Axio Imager
Motorisches Mikroskop über Touchscreen des TFT-Displays bedienen
c)
Parfokalität
Die Parfokalität wird über die Schalter Ein / Aus
aktiviert bzw. deaktiviert.
Über die Taste Einstellen kann die Parfokalität
konfiguriert werden. Es öffnet sich Assistent
(Wizard),
der
den
Konfigurierung der Parfokalität führt.
Alle Objektive müssen der Reihe nach fokussiert
werden. Zuerst alle Trockenobjektive von der
größten zur kleinsten Vergrößerung. Danach alle
Immersionsobjektive von der größten zur kleinsten
Vergrößerung. Durch Drücken der Taste Nächstes
Objektiv fährt der Objektivrevolver zum nächsten
Objektiv. Nachdem alle Objektiv fokussiert wurden,
die Taste Ende drücken.
(4)
Kameraports
Unter dieser Registerkarte kann der Bediener die Adapter und Teiler (Teilerspiegel / Umlenkspiegel) für die
Kameraports (Topport / Backport / Ausspiegelebene) konfigurieren.
Vor dem Umbau der Kamera-Ausspiegelung links (Ausspiegelebene) bzw. vor einem Tubus-
wechsel muss der Bediener das Mikroskop ausschalten, damit bei der nächsten Initialisierung
der korrekte Portstatus erkannt wird.
a)
Adapter
Bis zu drei Tasten werden angezeigt, abhängig von
der Bestückung der Kamera-Ausspiegelung links
und des verwendeten Tubus. Der Status der Ports
wird bei der Initialisierung (und Öffnen der Seite
Einstellungen-Komponenten) abgefragt.
•
Zum Zuweisen eines Adapters die graue Taste
drücken.
Die Liste Auswahl Kameraadapter wird
geöffnet.
•
Mit den Tasten ▲ ▼ passenden Adapter aus
der Liste wählen.
•
Taste Speichern drücken, um dem Port den
gewählten Adapter zuzuordnen. Mit Abbruch
kann
das
Fenster
geschlossen werden.
Auf der Taste erscheint der Vergrößerungsfaktor. Für alle anderen Ports analog verfahren.
b)
Teiler
Bis zu drei Tasten werden angezeigt, abhängig von der Bestückung der Kamera-Ausspiegelung links und
des verwendeten Tubus. Der Status der Ports wird bei der Initialisierung (und Öffnen der Seite Einstel-
lungen-Komponenten) abgefragt.
•
Zur Auswahl des Teilungsverhältnisses die graue Taste drücken.
Die Liste Auswahl Teilungsverhältnis wird geöffnet.
B 46-0078 d 12/05
BEDIENUNG
Bediener
durch
die
ohne
eine
Auswahl

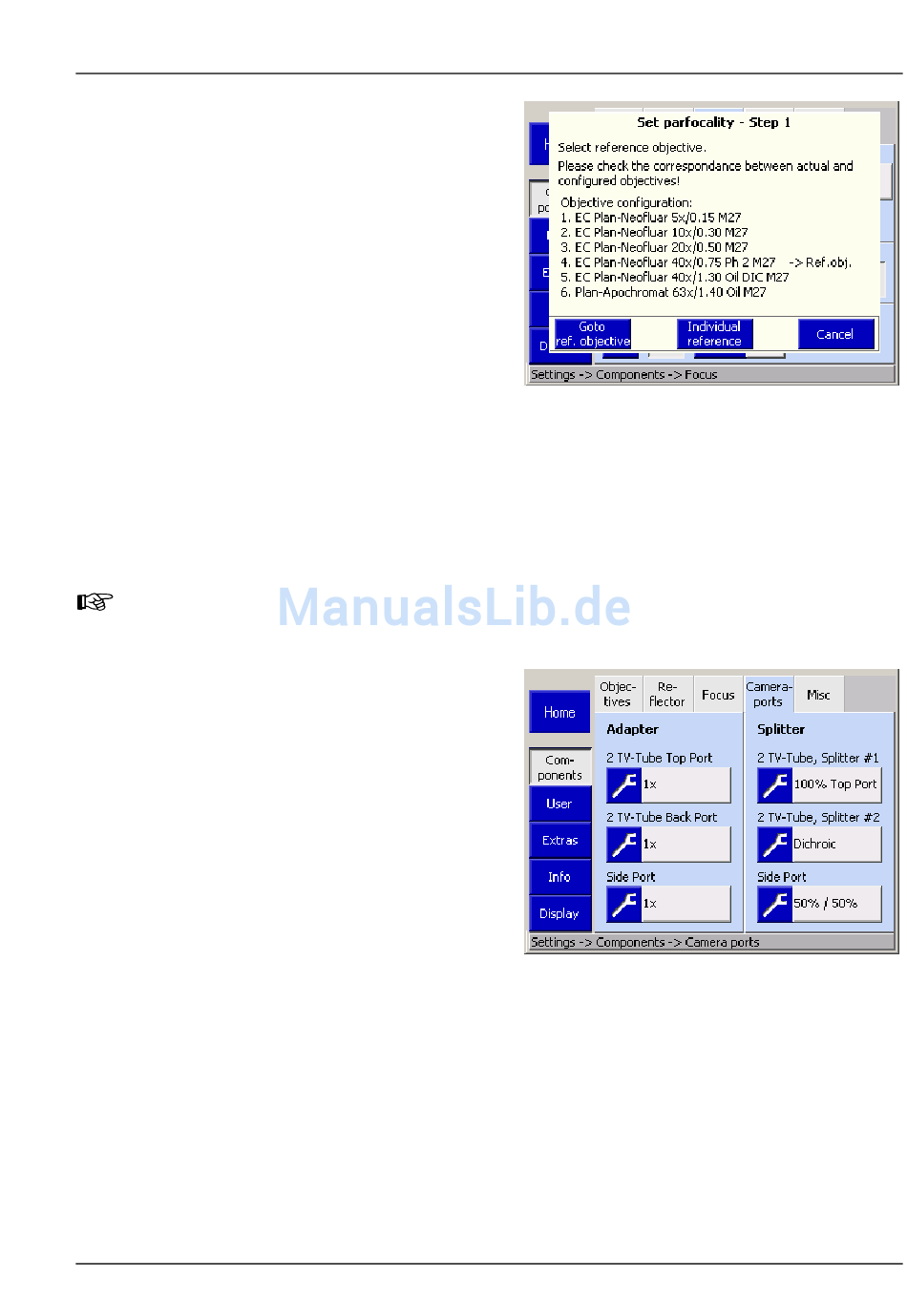

Bild 4-41
Seite Mikroskop -> Einstellungen ->
Komponenten -> Fokus
Bild 4-42
Seite Mikroskop -> Einstellungen ->
Komponenten -> Kameraports
Carl Zeiss
103
