Carl Zeiss
3.16
Farbteiler im Reflektormodul FL P&C wechseln
Beim Montieren der Filter und des Farbteilers ist mit größter Vorsicht vorzugehen, um
Beschädigungen und Verschmutzungen der optischen Bauelemente zu vermeiden.

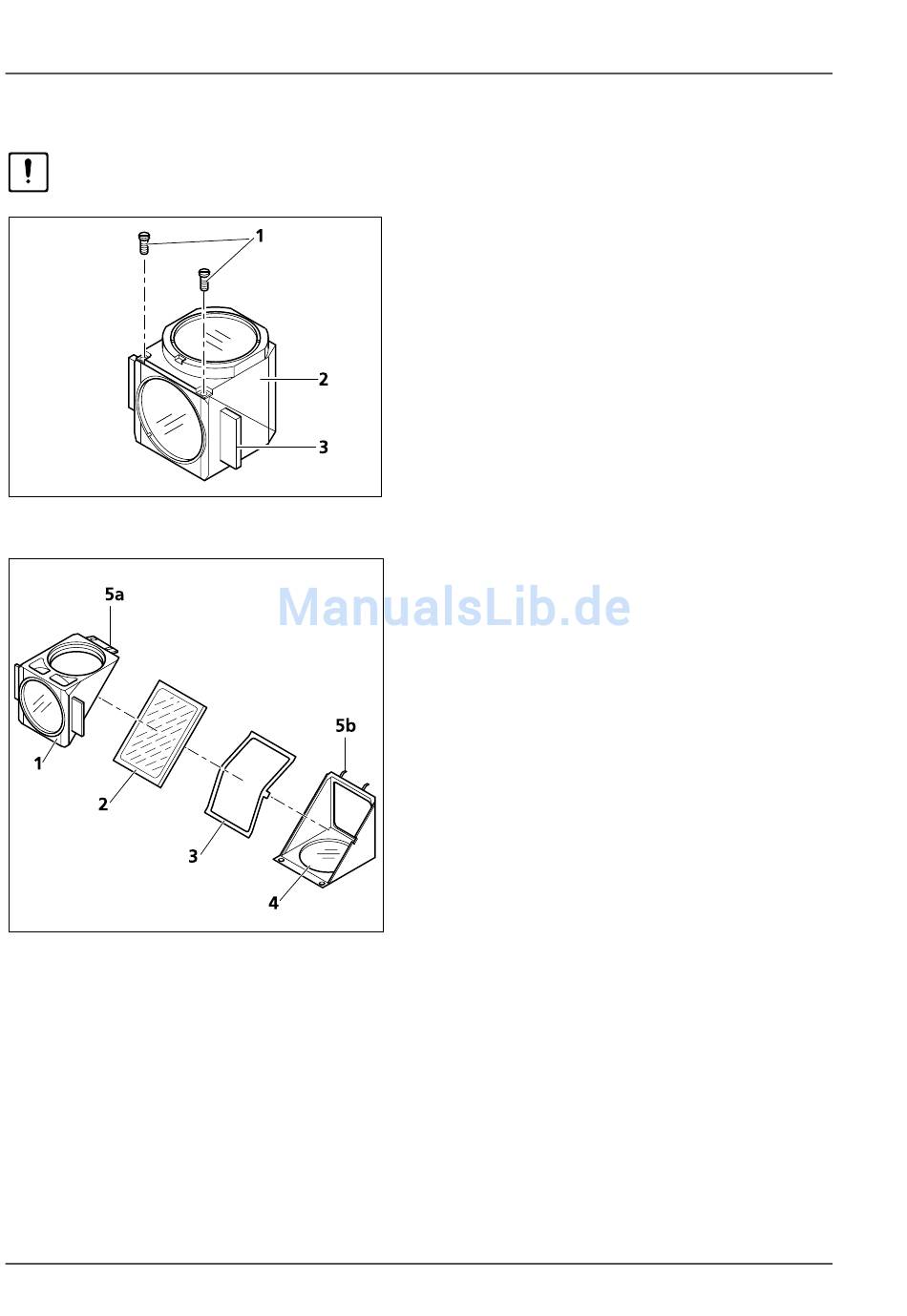

Bild 3-20
Farbteiler wechseln
Bild 3-21
Farbteiler wechseln
42
INBETRIEBNAHME
Farbteiler im Reflektormodul FL P&C wechseln
Wir empfehlen komplett bestückte Reflektor-
module FL P&C zu bestellen, da der Wechsel des
Farbteilers höhere Anforderungen stellt.
Bei einem Wechsel des Farbteilers gehen Sie
folgendermaßen vor:
•
Reflektormodul FL P&C aus Reflektorrevolver
entfernen (siehe auch Abschnitt 3.14.2).
•
Lösen der beiden Schlitzschrauben (3-20/1) mit
Schraubendreher.
•
Beide Hälften des Reflektormoduls (Modulhälfte
Emission (3-20/2) und Modulhälfte Anregung
(3-20/3)
zusammenhalten,
Einbaulage umdrehen und ablegen.
•
Die nun oben liegende Modulhälfte Anregung
(3-21/1) nach oben kippen und aus den
Halteelementen (3-21/5b) der unteren Modul-
hälfte Emission (3-21/4) herausheben.
•
Farbteiler (3-21/2) und Federrahmen (3-21/3)
aus unterer Modulhälfte entnehmen.
•
Alten Farbteiler entfernen und den neuen
vorsichtig mit der reflektierenden Seite nach
oben zeigend auf den Federrahmen (3-21/3)
auflegen und beide Teile zusammen in die
untere Modulhälfte einlegen. Darauf achten,
dass sich die seitliche Lasche des Federrahmens
in der entsprechenden Aussparung der unteren
Modulhälfte befindet.
Axio Imager
entgegen
die
B 46-0078 d 12/05
