Axio Imager
3.8
Objektive einschrauben
•
Kreuztisch mit Tischträger an unteren Anschlag
fahren.
•
Staubschutzkappen (3-9/2) aus den entspre-
chenden Öffnungen am Objektivrevolver ent-
fernen.
•
Objektive (3-9/1) aus Behälter entnehmen und
beginnend mit dem kleinsten Vergrößerungs-
faktor (Schaltung im Uhrzeigersinn) in den Ob-
jektivrevolver (3-9/3) einschrauben.
•
Nicht benutzte Positionen im Objektivrevolver
unbedingt mit Staubschutzkappen verschließen.
Bei Verwendung von Objektiven mit
Gewinde
M27x0,75 "0" auf W 0,8 (000000-
1095-168) benutzen.
3.9
Kondensor ansetzen oder wechseln
•
Tischträger über Grobtrieb bis zum oberen An-
schlag anheben.
•
Kondensorträger (3-10/2) mit Triebknopf für
Höhenverstellung (3-10/1) absenken.
•
Klemmschraube (3-10/4) ggf. etwas heraus-
drehen (SW 1,5).
•
Sofern vorhanden, Frontoptik (3-10/8) am
Kondensor über Hebelbetätigung (3-10/7) ab-
klappen.
•
Kondensor (3-10/6) zwischen Kondensorträger
(3-10/2) und Tischträger (3-10/9) bis zum
Anschlag
in
Kondensoraufnahme (3-10/5) einführen. Dabei
Stiftschraube an der Unterseite des Kondensors
in Richtung Nut (3-10/3) orientieren.
•
Klemmschraube (3-10/4) an der Kondensor-
aufnahme festziehen. Dabei keine übermäßige
Kraft aufwenden, um die Kondensoraufnahme
nicht zu beschädigen.
B 46-0078 d 12/05
INBETRIEBNAHME
Objektive einschrauben
W 0,8"
den
Adapter
die
zentrierbare

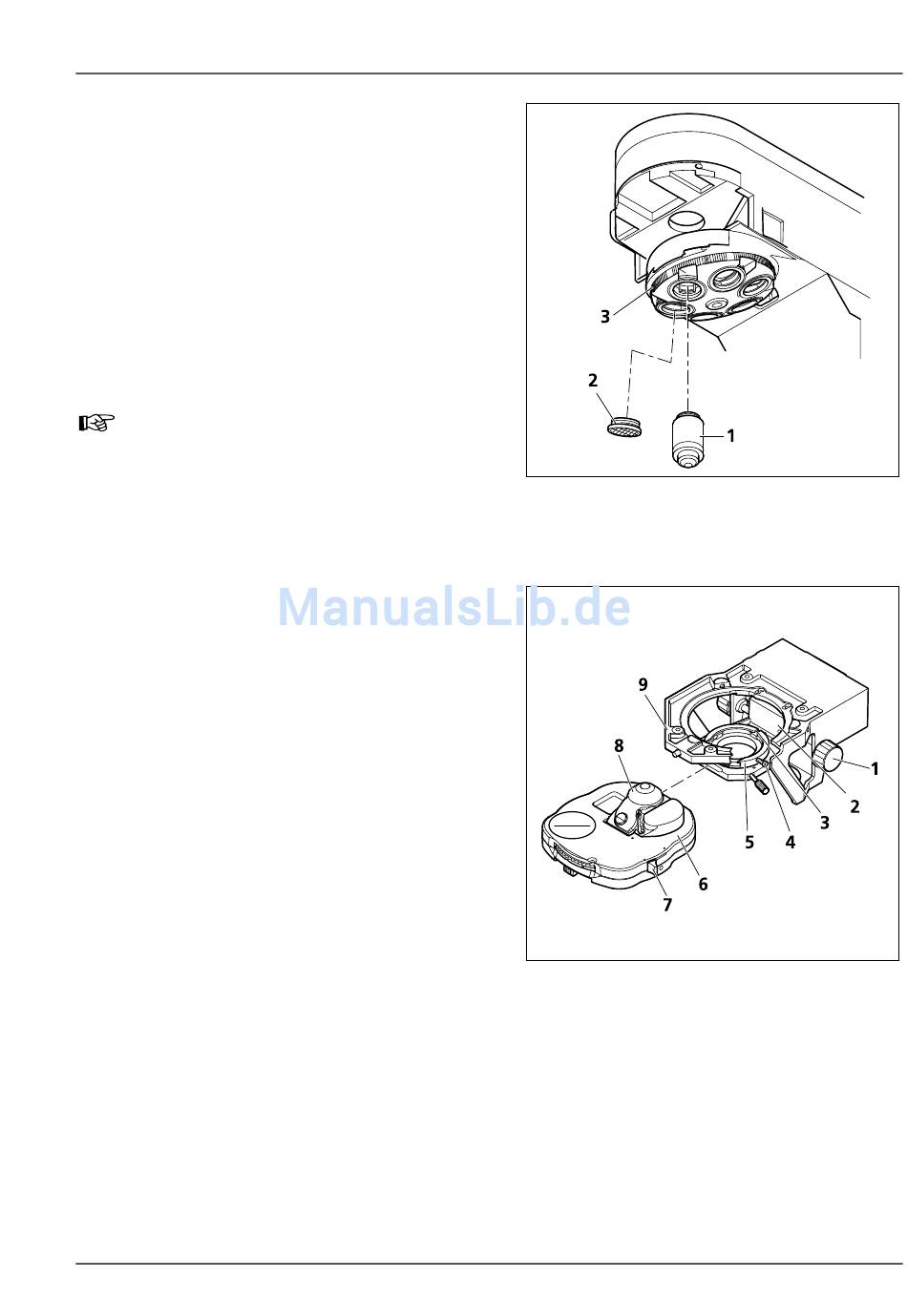

Bild 3-9
Objektive einschrauben
Bild 3-10
Achromatisch-aplanatischen
Universalkondensor ansetzen
Carl Zeiss
35
