Axio Imager
4.6
Kreuztisch 75x50 mot. CAN
4.6.1
Kreuztisch 75x50 mot. CAN montieren
− Es ist darauf zu achten, dass während des Tischaufbaues an den Tischmotoren keine bereits
vorhandenen Kabelverbindungen getrennt werden.
Das Vertauschen von Steckern an den Tischmotoren kann zur Zerstörung der integrierten
Messsysteme führen!
− Nach Auspacken des Kreuztisches die Transportsicherung (4-15/2) an der Unterseite des
Kreuztisches entfernen.
•
Tischplatte (4-15/1) nach vorn schieben und Koaxialtrieb (4-15/4) an der Unterseite des Tisches mit
2 Schrauben (4-15/5) befestigen.
•
Gewinkelten CAN-Bus-Stecker (4-15/3) in eine der beiden Buchsen am Koaxialtrieb stecken.
•
Kreuztisch (4-15/1) auf den Tischträger aufsetzen, bis die Bohrungen in der Unterseite des
Kreuztisches über den Durchgangslöchern des Tischträgers liegen.
•
Die 4 Schrauben (4-15/6) von unten mit abgewinkeltem Inbusschlüssel (SW 3) in die Tischunterseite
eindrehen, dabei die kürzeren Schrauben vorn einsetzen.

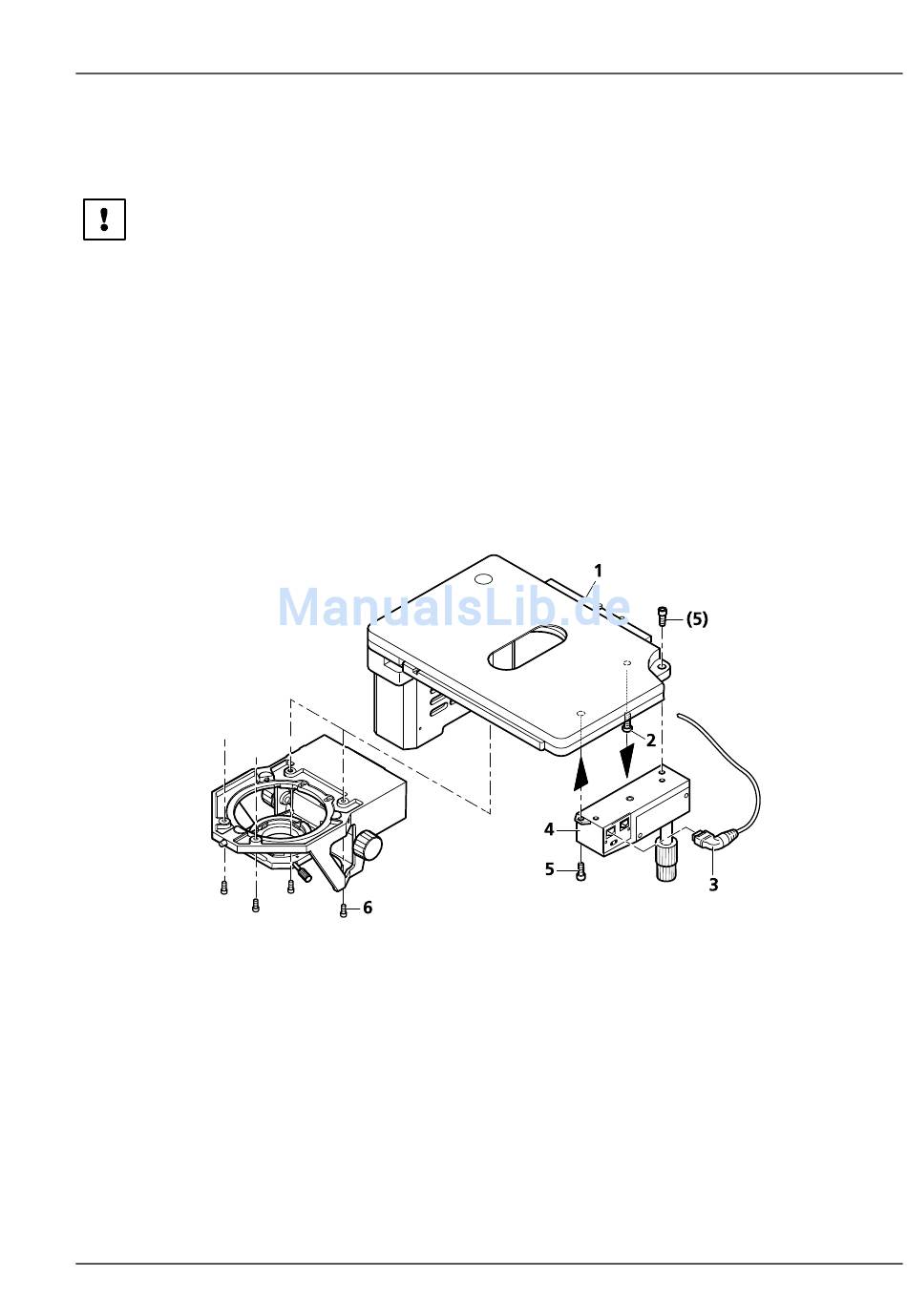

1
Kreuztisch 75x 50 mot. CAN
2
Transportsicherung (Schraube)
3
Gewinkelter CAN-Bus-Stecker (100-0600-144)
4
Elektronischer Koaxialtrieb CAN
5
Befestigungsschrauben am Koaxialtrieb
6
Befestigungsschrauben am Tischträger
Bild 4-15
Kreuztisch 75x50 mot. CAN montieren
B 46-0078 d 12/05
BEDIENUNG
Kreuztisch 75x50 mot. CAN
Carl Zeiss
77
