Carl Zeiss

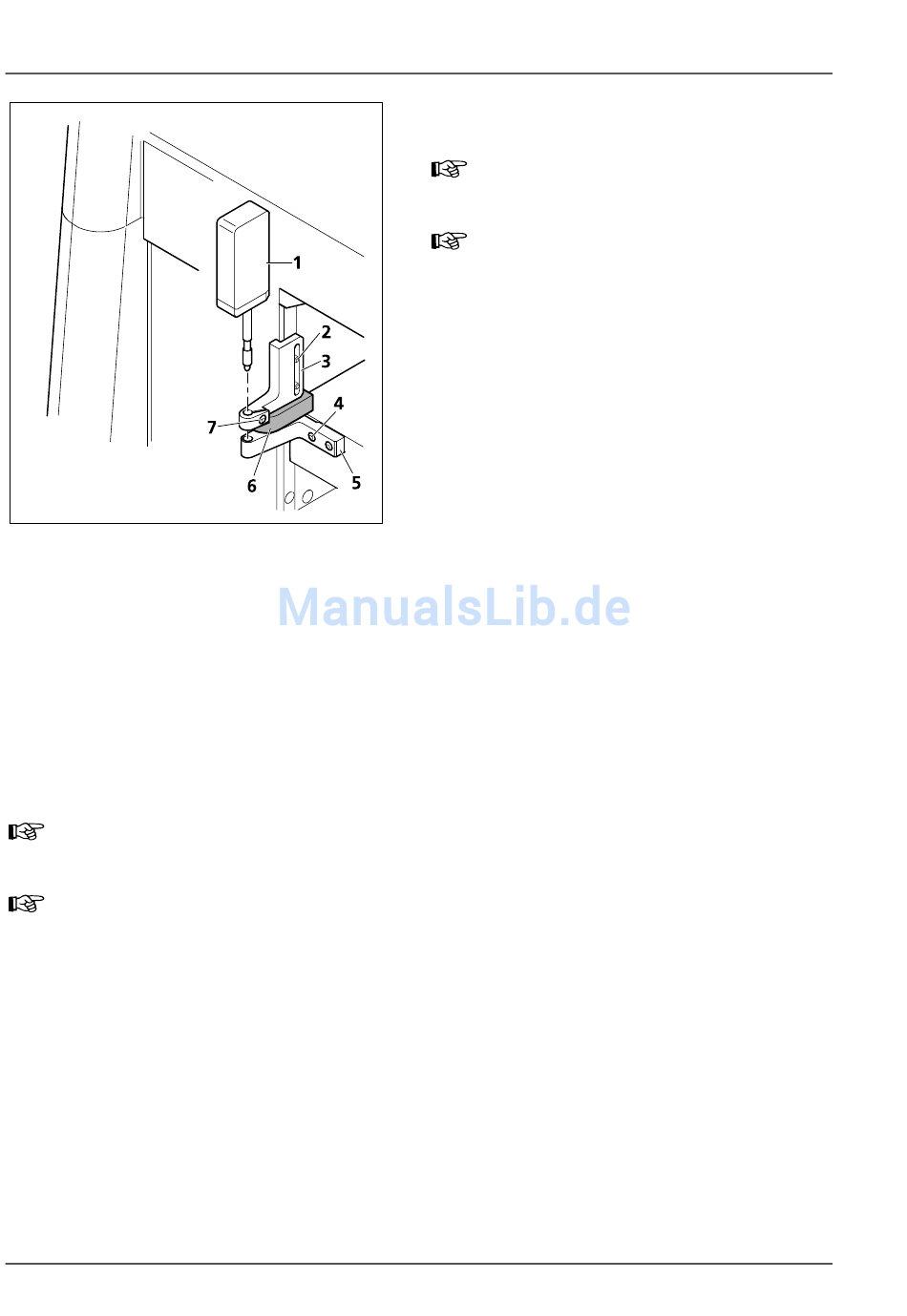

Bild 3-24
Fokus-Linearsensor montieren
•
Unterteil des Halters Z (3-24/5) mit beiden Schrauben (3-24/4) am Tischträger anschrauben.
•
Fokus-Linearsensor (3-24/1) in Oberteil einsetzen, bündig mit der Unterkante ausrichten und mit
Klemmschraube (3-24/7) fixieren.
•
Tischträger absenken und Justierklotz entfernen.
•
Mikroskop ausschalten (siehe Abschnitt 4.3.1.2).
•
Stecker des Fokus-Linearsensors in Anschlussbuchse (3-38/7) an der Stativrückseite einstecken und
Mikroskop einschalten (siehe Abschnitt 4.3.1.1).
Falls der Fokus-Linearsensor nicht korrekt montiert wird, können Probleme bei der Fokussierung
des Objekts auftreten.
Der Fokus-Linearsensor kann über das TFT-Display aktiviert oder deaktiviert werden.
44
INBETRIEBNAHME
Fokus-Linearsensor montieren
3.18
•
Mikroskop einschalten (siehe Abschnitt 4.3.1.1).
•
Objektiv der eingeschwenkten Objektivrevolver-
position entfernen.
•
Tisch mit Tischträger an den oberen Anschlag
fahren.
•
Justierklotz (3-24/6) auf den Tischträger anlegen
und das Oberteil des Halters Z (3-24/3) darauf
fixieren.
•
Oberteil des Halters Z (3-24/3) am Justierklotz
ausrichten und mit beiden Schrauben (3-24/2)
am Stativ anschrauben.
•
Unterteil des Halters Z (3-24/5) an den Justier-
klotz drücken, so dass Tischträger und Unterteil
bündig abschließen.
Fokus-Linearsensor montieren
Nur in Verbindung mit den Stativen
Axio Imager.Z1 / .Z1m.
Für die Montage ist der Justierklotz
430702-0102-000 notwendig.
B 46-0078 d 12/05
Axio Imager
