Axio Observer
4.23.3
Leuchte HBO 100 justieren
Die Leuchte HBO 100 (Bild 55/1) ist in den zwei
Varianten (manuelle und automatische Justierung)
lieferbar.
Die HBO 100, selbstjustierend (423011-9901-000)
wird automatisch nach dem Einschalten des
Vorschaltgerätes der Leuchte justiert.
Nachfolgend ist die Einstellung der Leuchte
HBO 100 für manuelle Justierung (423010-0000-
000) beschrieben.
Justierung
Niemals direkt in die gezündete Lampe sehen, um einen u. U. irreparablen Augenschaden zu
vermeiden. Schutzbrille, z. B. eine Sonnenbrille, aufsetzen, um bei der Beobachtung des hellen
Lichtflecks die Augen zu schützen.
•
Ein Objektiv herausschrauben und über freien Durchgang das Lichtquellenbild auf einem Papier in der
Objektebene (auf dem Objekttisch) kontrollieren.
•
Den Kollektor mit Rändelknopf (Bild 55/4) so fokussieren, dass der hellere Lichtbogen scharf
abgebildet wird.
•
Mit Kugelkopf-Schraubendreher SW 3 und den Justierschrauben für Höhen- (Bild 55/2) bzw. Seiten-
verstellung (Bild 55/3) das Lichtbogenbild neben dem Bogen zentrisch positionieren.
•
Objektiv wieder in Objektivrevolver einschrauben.
4.24
Beleuchtungseinrichtung HXP 120 V
Bei
Verwendung
beigefügte Gebrauchsanweisung Nr.: 41 04 01-001-26B zu befolgen.
4.25
Beleuchtungssystem Colibri.2 bzw. Colibri 7
Bei Verwendung des Beleuchtungssystems Colibri.2 bzw. Colibri 7 ist die beigefügte
Gebrauchsanweisung Nr.: 423052-7244-000 bzw. 423052-7344-000 zu befolgen.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Beleuchtungseinrichtung HXP 120 V
der
Beleuchtungseinrichtung / Kompaktlichtquelle HXP 120 V
431004-7244-000

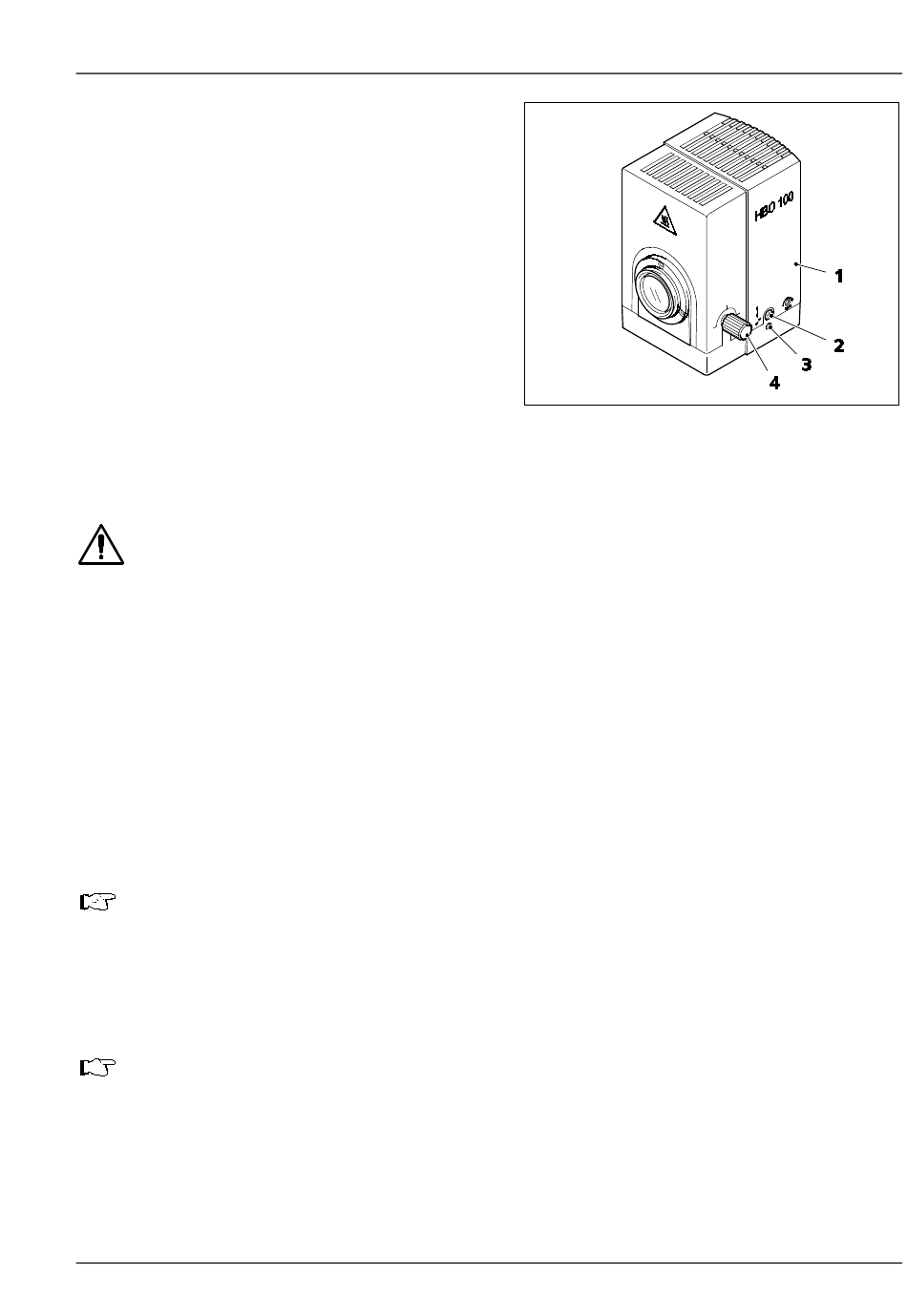

Bild 55
HBO 100 justieren
