ZEISS
4.23
Leuchte HBO 100
4.23.1
Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 einsetzen
Die Leuchte HBO 100 und die Quecksilberdampf-Kurzbogenlampe HBO 103 W/2 werden aus Sicherheits-
gründen beide getrennt verpackt beim Kunden angeliefert.
Demzufolge ist das Einsetzen der Lampe HBO 103 W/2 in das Leuchtengehäuse der erste Schritt bei der
Inbetriebnahme dieser Leuchte.
Das Einsetzen bzw. Wechseln der Lampe HBO 103 W/2 wird in der dem Gerät beiliegenden
Gebrauchsanweisung beschrieben.
Zur Änderung der Transmission ist ein FL-Abschwächer diskret (manuell / motorisch) in die
Auflichtbeleuchtung FL einzusetzen.

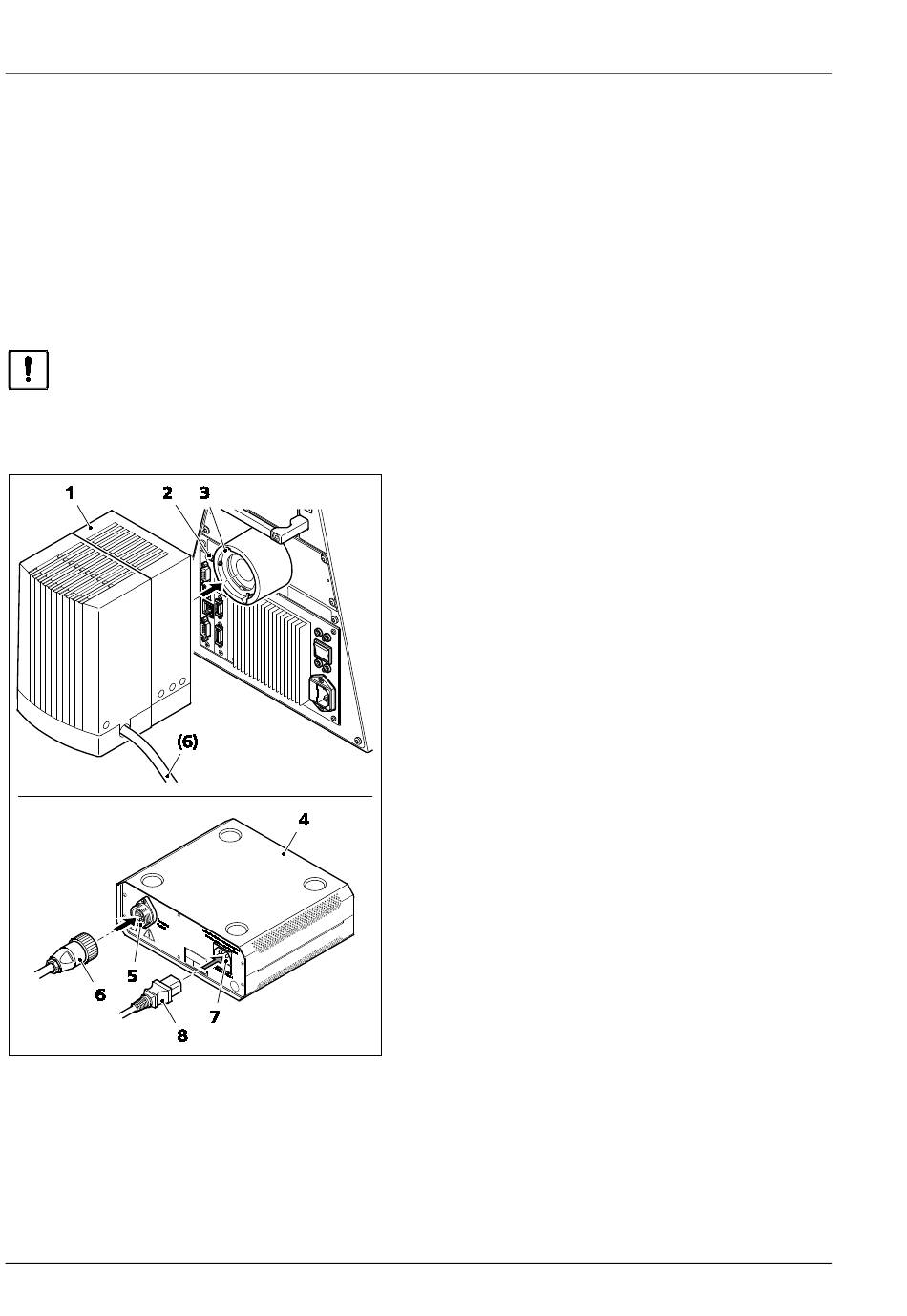

Bild 54
Vorschaltgerät für HBO 100
68
AUFSTELLHINWEISE UND INBETRIEBNAHME
Leuchte HBO 100
431004-7244-000
4.23.2
Leuchte HBO 100 ansetzen
•
Abdeckkappe vom Auflichtstutzen (Bild 54/3)
entfernen.
•
Leuchtengehäuse (Bild 54/1) mit Ringschwalbe
in Auflichtstutzen (Bild 54/3) an Geräterückseite
einführen und unter Verwendung des Kugel-
kopf-Schraubendrehers
schraube (Bild 54/2) fixieren.
•
Mehrpoligen Leuchtenstecker (Bild 54/6) der
Leuchte
HBO 100
(Bild 54/5)
des
(Bild 54/4) verbinden und mittels Überwurfring
sichern.
•
Netzkabel (Bild 54/8) zuerst an Netzanschluss
(Bild 54/7)
des
anschließen und danach in Netzsteckdose
einführen.
Axio Observer
SW 3
mit
Klemm-
mit
Geräteanschluss
Vorschaltgerätes
HBO 100
Vorschaltgerätes
HBO 100
12/2016
