Axio Observer
4.22
Leuchte HAL 100
Die Leuchte HAL 100 dient als Lichtquelle für die
Durchlicht-
und
Fluoreszenz) am Axio Observer. Das Ansetzen der
Halogenleuchte am Auflicht- oder Durchlicht-
stutzen erfolgt in analoger Weise.
4.22.1
Leuchte HAL 100 ansetzen
Vor Benutzung der Leuchte HAL 100
muss zuerst das sich im Gehäuse
befindende Wechselwerkzeug für die
Halogenlampe entfernt werden, da es
ansonsten durch Wärmeeinwirkung
beschädigt werden könnte (siehe dazu
Abschnitt 4.22.3).
•
Abdeckkappe vom Auflicht- bzw. Durchlicht-
stutzen entfernen.
•
Leuchtengehäuse (Bild 50/7) mit Ringschwalbe
in Stutzen (Bild 50/8 bzw. Bild 50/2) einführen
und
unter
Verwendung
Schraubendrehers SW 3 mit Klemmschraube
(Bild 50/1 bzw. Bild 50/9) fixieren.
•
3-poligen Leuchtenstecker (Bild 50/6) in die
entsprechende 3-polige Buchse (Bild 50/3 –
Durchlicht bzw. Bild 50/5 – Auflicht) an der
Geräterückseite anschließen.
Am Stativ 7, 7 materials kann nur eine Halogen- oder LED-Leuchte direkt angeschlossen
werden.
•
Umschalter Auflicht / Durchlicht (Bild 50/4) auf die gewünschte Beleuchtung stellen.
Die Lichtmanager-Funktionalität ist abhängig von der Schalterstellung des Umschalters
Auflicht / Durchlicht.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Leuchte HAL 100
Auflichtverfahren
(außer
des
Kugelkopf-
431004-7244-000

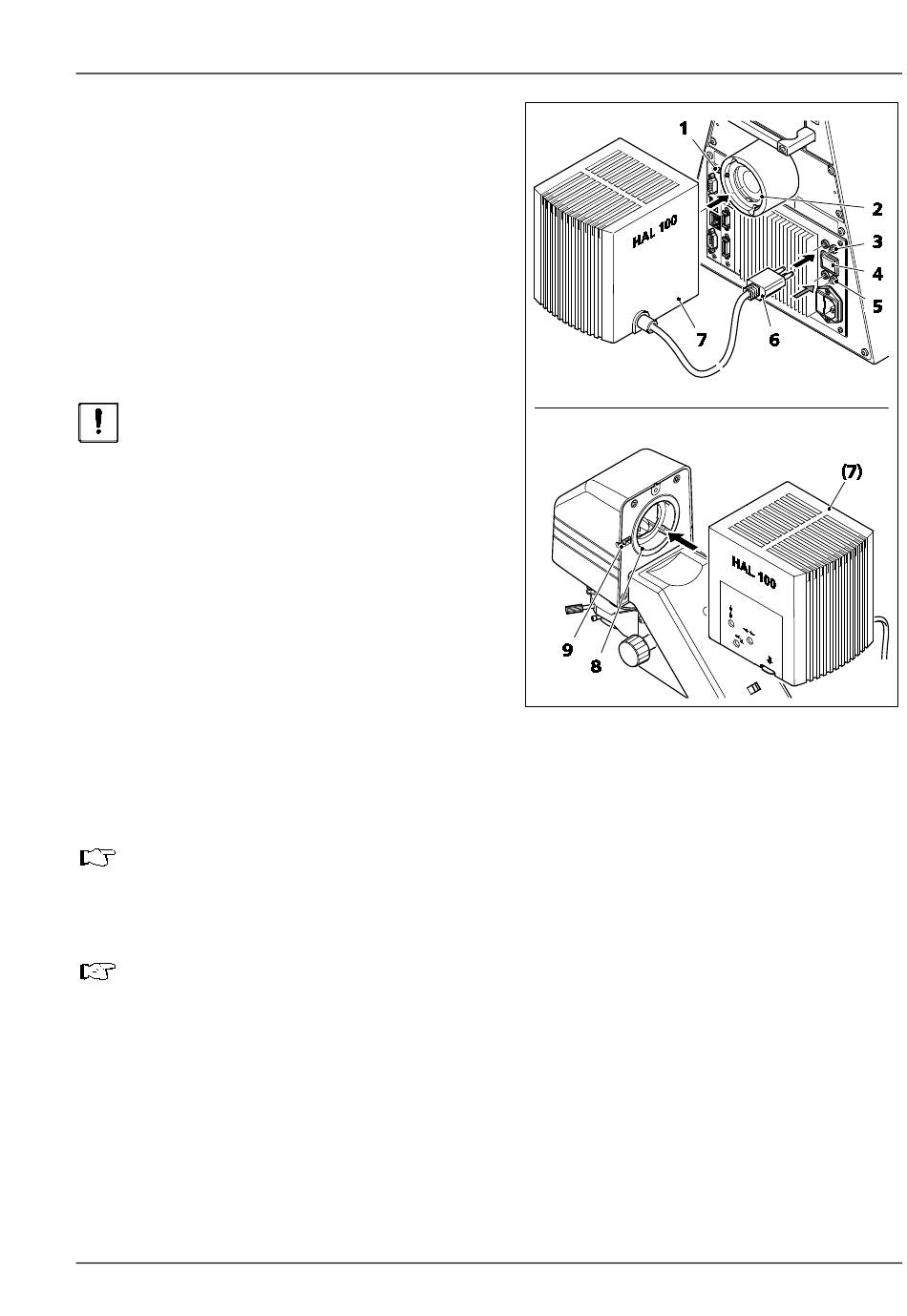

Bild 50
Leuchte HAL 100 ansetzen
ZEISS
65
