Axio Observer
4.11.2
Reflektorrevolver bestücken
Der Reflektorrevolver kann zur Bestückung mit
Reflektormodulen entweder halb oder ganz aus
dem Stativ herausgezogen werden.
•
Verriegelungshebel
drehen und Abdeckklappe (Bild 34/1) nach
oben öffnen.
•
Reflektorrevolver (Bild 34/3) bzw. (Bild 35/1) bis
zur ersten Raststellung aus dem Stativ ziehen
(oder ganz aus dem Stativ nehmen und auf
geeigneter Unterlage (fester Tisch) ablegen).
•
Reflektormodule (Bild 35/4) entsprechend der
Filterkombination in die jeweilige Reflektor-
position (siehe Positionsmarkierung Bild 35/6)
beginnend bei Position 1 einsetzen (Emissions-
filter liegt unten). Dazu das Reflektormodul
zunächst mit den rechts und links angebrachten
Halteelementen (Bild 35/5) schräg von oben in
die unteren beiden Federklemmen (Bild 35/3)
einführen und anschließend das Modul von
vorn
gegen
die
(Bild 35/2) drücken, bis das Modul sicher
eingerastet ist.
•
Zur Entnahme eines nicht mehr benötigten Reflektormoduls dieses zunächst aus den oberen und
anschließend aus den unteren Federklemmen herausziehen.
•
Nach erfolgter Bestückung Reflektorrevolver wieder in das Stativ einschieben.
•
Abdeckklappe schließen und Verriegelungshebel nach oben drehen.
Wurde das Schutzglas für den Reflektorrevolver bei Erstlieferung mitgeliefert, ist es bereits
montiert.
Bei Nachrüstung wird es vom Vertrieb eingebaut.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Reflektorrevolver
(Bild 34/2)
nach
unten
oberen
Federklemmen
431004-7244-000

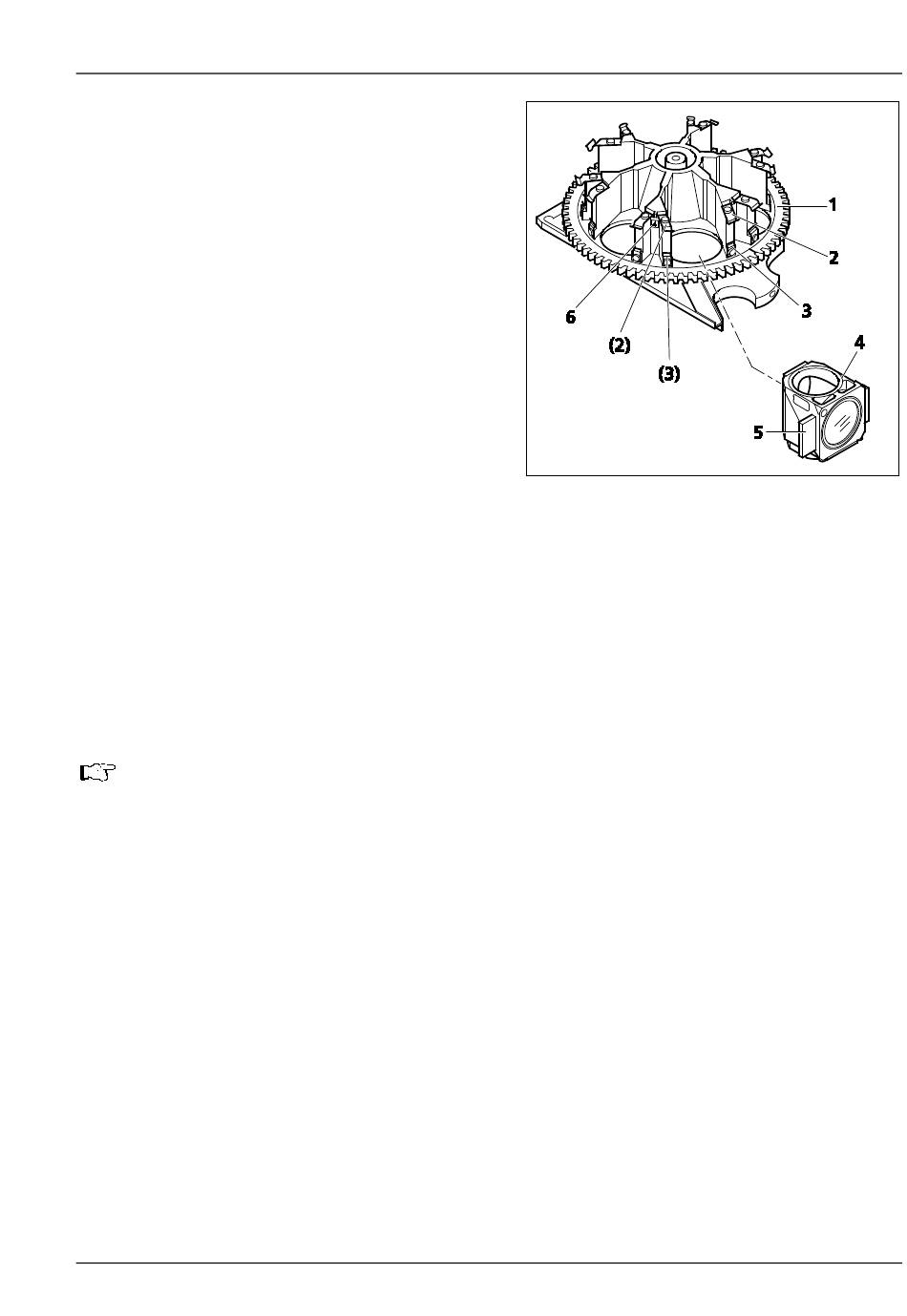

Bild 35
Reflektormodule einsetzen
ZEISS
55
