3.6 Zusätzliche Ein- und Ausgänge

3.6.1 Anschlussdiagramm

Bei Verkabelung und korrekter Programmierung liefern die Steuerklemmen Folgendes bzw. stellen Folgendes bereit:
3 3
•
Istwert, Sollwert und weitere Eingangssignale an den Frequenzumrichter
•
Ausgang für Status und Fehlerbedingungen des Frequenzumrichters
•
Relais für den Betrieb von Zusatzeinrichtungen
•
Serielle Kommunikationsschnittstelle
•
24-V-Bezugspotenzial
Die Steuerklemmen sind für verschiedene Funktionen programmierbar, indem Sie die Parameteroptionen an der Bedien-
einheit (LCP) an der Vorderseite des Geräts oder an externen Quellen auswählen. Die meisten Steuerkabel stellt der Kunde
bereit, es sei denn, diese wurden in der Werksbestellung angegeben.

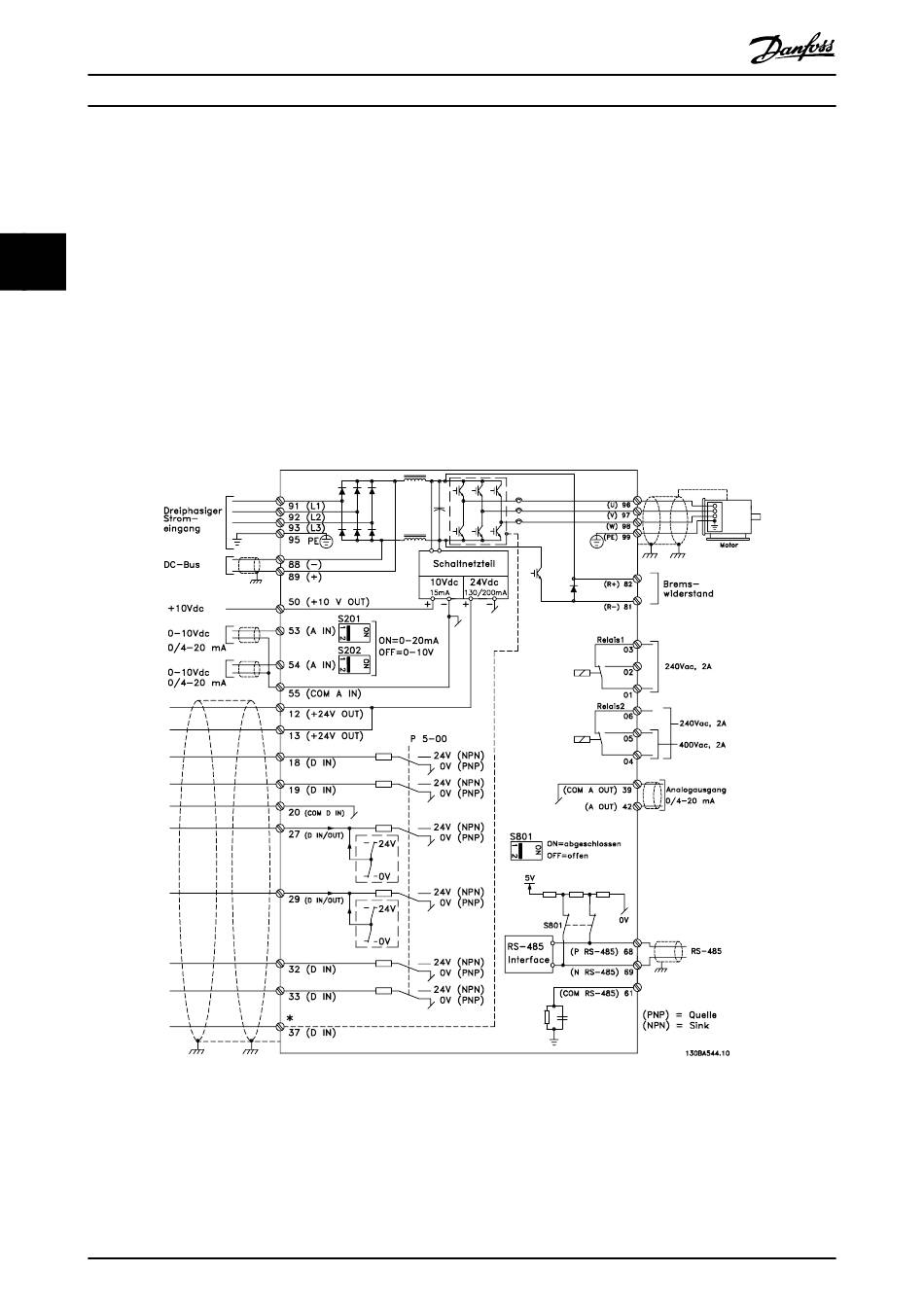

Abbildung 3.24 Anschlussplan des Grundgeräts
A=Analog, D=Digital
*Klemme 37 (optional) wird für die Funktion Safe Torque Off (STO) verwendet. Installationsanweisungen für Safe Torque Off
finden Sie im Produkthandbuch Safe Torque Off für VLT
**Schließen Sie die Abschirmung nicht an.
