FC300-Programmierungshandbuch
2 Programmieren
2.1 Die grafische und numerische LCP Bedieneinheit
Am einfachsten lässt sich der Frequenzumrichter über die grafische Bedieneinheit (LCP 102) programmieren. Bei Verwendung der numerischen Bedien-
einheit (LCP 101) benötigen Sie das Projektierungshandbuch des Frequenzumrichters als Referenz.

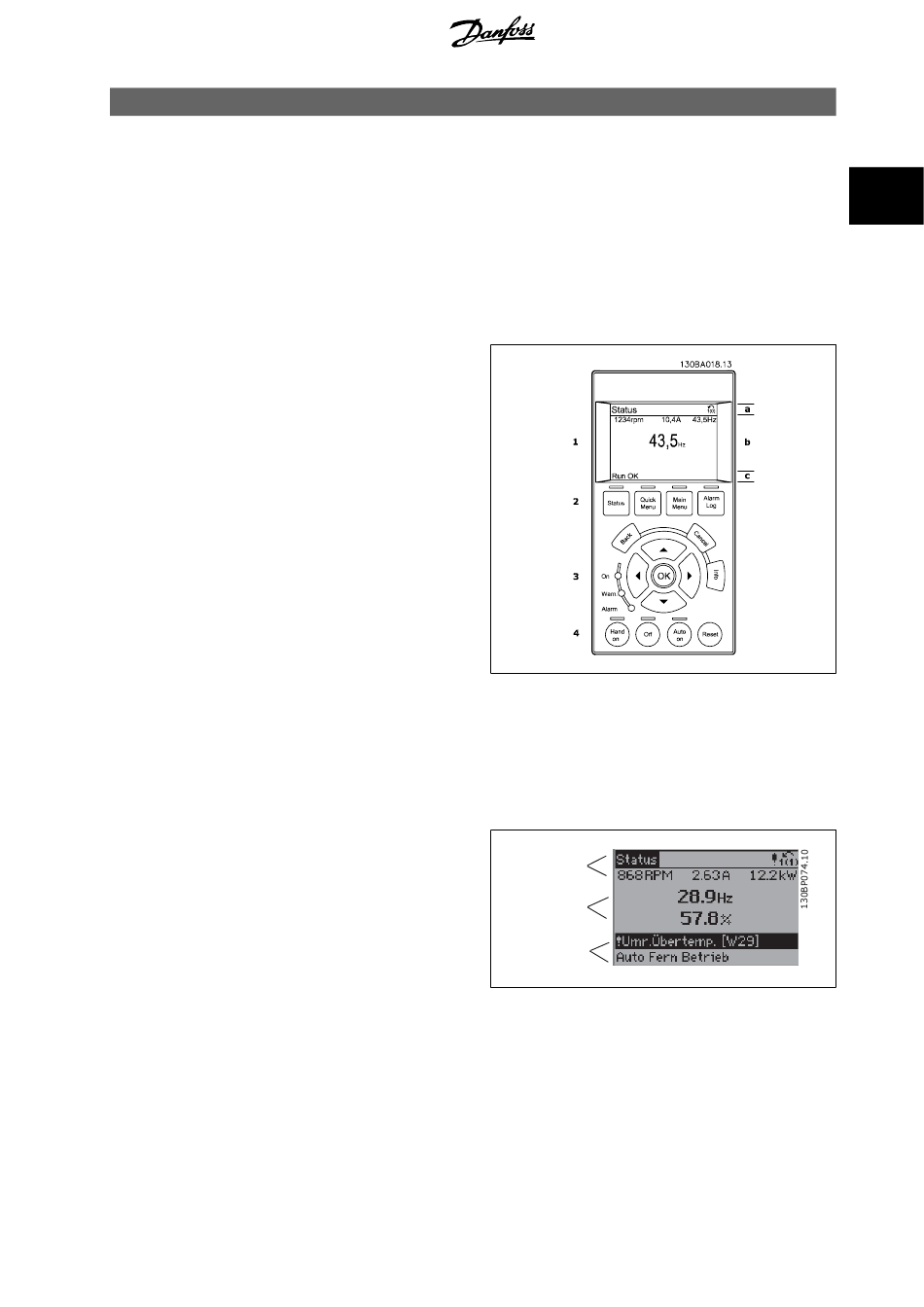

2.1.1 Programmieren mit der graphischen LCP Bedieneinheit
Die folgenden Anweisungen gelten für die grafische LCP (LCP 102):
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
Grafikanzeige mit Statuszeilen.
2.
Menütasten und Anzeige-LEDs – zum Ändern der Parameter und
zum Umschalten zwischen Displayfunktionen.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
Alle Daten werden auf einem Grafikdisplay LCPwiedergegeben (maximal
fünf Betriebsvariablen), während [Status] angezeigt wird.
Displayzeilen:
a.
Statuszeile: Zustandsmeldungen in der Form von Symbolen
und Grafiken.
b.
Zeile 1-2: Je nach Displayanzeigeart Anzeigebereich für Be-
triebsvariablen oder für Parameternavigation bzw. -änderung.
Durch Drücken der Taste [Status] kann eine zusätzliche Zeile
eingefügt werden.
c.
Statuszeile: Zustandsmeldungen in Textform.
2.1.2 Das LCD-Display
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung (6 Zeilen). Die Displayzeilen zeigen die Drehrichtung
(Pfeil), die gewählten Parametereinstellungen sowie die aktuell gewählten Parametersätze an. Die Anzeige ist in 3 Bereiche unterteilt:
Der
obere Abschnitt
zeigt im normalen Betrieb bis zu 2 Messungen.
In der oberen Zeile des Arbeitsbereichs werden unabhängig vom Zu-
stand (außer bei Alarm oder Warnung) bis zu 5 Messungen mit der ent-
sprechenden Einheit angezeigt.
Der
untere Bereich
zeigt immer den Zustand des Frequenzumrichters
an.
Der aktive Satz (als Aktiver Satz in Par. 0-10
die Nummer des programmierten Satzes rechts angezeigt.
Aktiver Satz
gewählt) wird angezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird
®
MG.33.M7.03 - VLT
ist eine eingetragene Marke von Danfoss.
Statuszeile
Arbeitsbereich
Zustandszeile
2 Programmieren
2
15
