Programmieren

2 Programmieren
2 2

2.1 Die grafischen und numerischen LCPs

Am einfachsten lässt sich der Frequenzumrichter über die
grafische Bedieneinheit (LCP 102) programmieren. Bei
Verwendung der numerischen Bedieneinheit (LCP 101)
benötigen Sie das Projektierungshandbuch des Frequen-
zumrichters als Referenz.
Das Bedienteil verfügt über 4 separate Funktions-
gruppen:
1. Grafisches Display mit Statuszeilen.
2. Menütasten und Anzeigeleuchten - zum Ändern
der Parameter und Umschalten der Displayfunk-
tionen.
3. Navigationstasten und Anzeigeleuchten (LEDs).
4. Bedientasten mit Anzeigeleuchten (LEDs).
Ein grafisches LCP-Display zeigt alle Daten an. Hierbei
können bei Anzeige des [Status] maximal 5 verschiedene
Betriebsvariablen gleichzeitig angezeigt werden.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen mit Symbolen
und Grafiken.
b. Zeile 1-2: Zeilen, in denen vom Benutzer
definierte oder ausgewählte Betriebsvariablen
angezeigt werden. Durch Drücken von [Status]
kann maximal eine zusätzliche Zeile hinzugefügt
werden.
c. Statuszeile: Zustandsmeldungen mit angezeigtem
Text.
12
Programmierungshandbuch
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
Status
1234rpm 10,4A
1
43,5Hz
Run OK
Quick
2 Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on

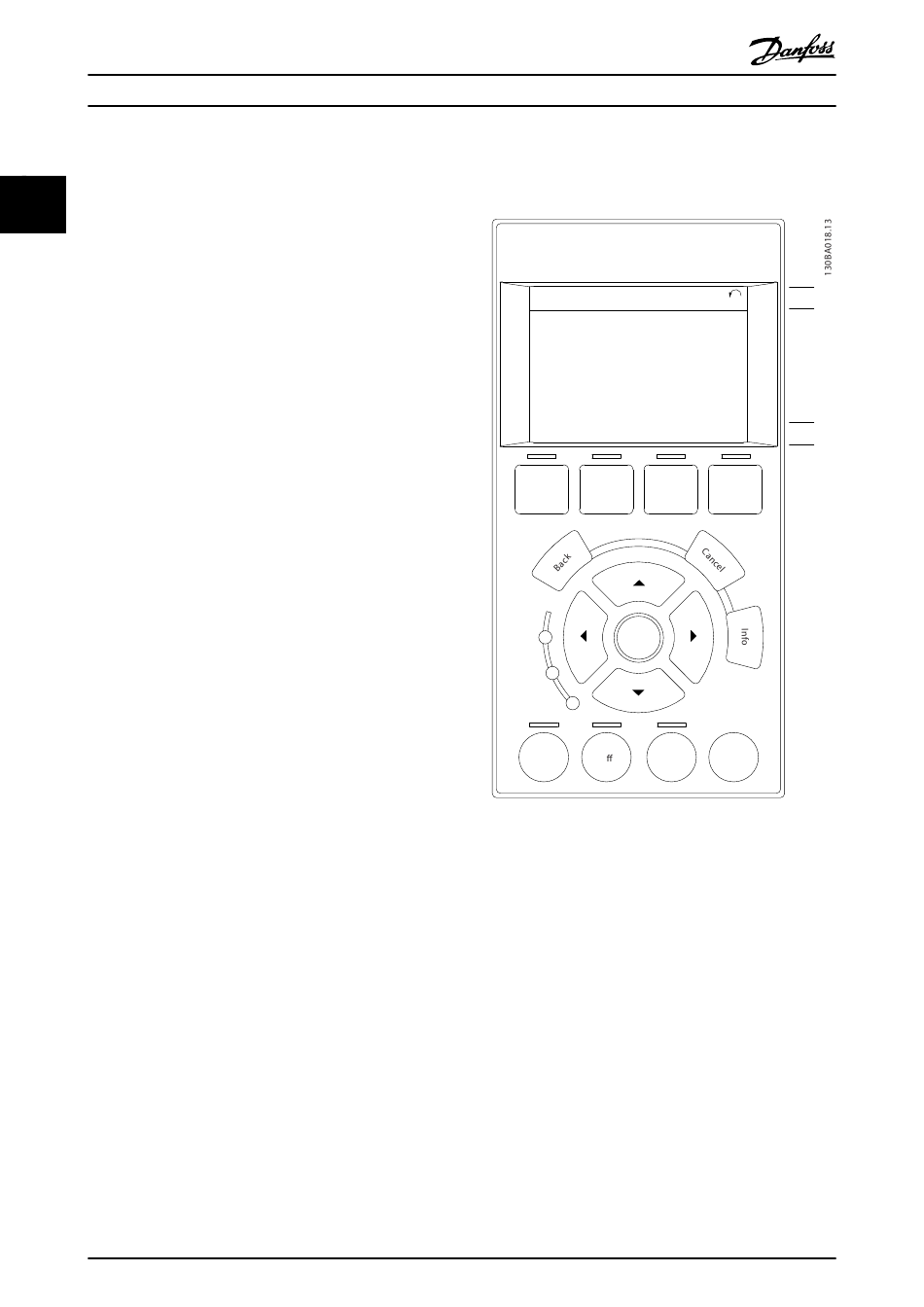

Abbildung 2.1 Bedieneinheit (LCP)
a
1(0)
43,5Hz
b
c
Main Alarm
Menu Log
Auto
Reset
on
