Referenzhandbuch
15 Voice over IP - VoIP
1
Punkt-zu-Punkt-Anschluss (Point-to-Point): An einen solchen Anschluss kann nur ein ISDN-Endgerät (meistens eine
ISDN-TK-Anlage) angeschlossen werden. Alternativ kann auch ein LANCOM VoIP Router an einen
Punkt-zu-Punkt-Anschluss angeschlossen werden.
Zum Anschluss eines LANCOM VoIP Router wird das verwendete Interface auf den jeweiligen Anschlusstyp eingestellt.
Die Endgeräte an einem ISDN-Anschluss können auf zwei Arten adressiert werden:
1
Die Endgeräte werden über eine Multiple Subscriber Number (MSN) angesprochen, die fest mit dem ISDN-Anschluss
verbunden ist und nicht beeinflußt werden kann.
1
Die Endgeräte werden über eine Direct Dialing In-Nummer (DDI) angesprochen. Dabei ist nur die „Stammnummer"
mit dem Anschluss verbunden, die Durchwahlnummern zur Adressierung bestimmter Endgeräte werden frei gewählt
und an die Stammnummer angehängt. Dabei darf die Stammnummer mit Durchwahl zusammen mit der Otsnetzvorwahl
(ohne führende Null) maximal 11 Zeichen lang sein.
5
Die Bezeichnungen „Mehrgeräte-Anschluss" und „Anlagen-Anschluss" werden u.a. in Deutschland zur Bezeichnung
der technischen Ausführungen Point-to-Multipoint mit MSN bzw. Point-to-Point mit DDI verwendet. In anderen
Ländern können die Anschlussarten durchaus andere Kombinationen aus Protokoll und Rufnummerntyp sowie
abweichende Namen verwenden. Bitte informieren Sie sich bei Ihrem Netzanbieter über die technischen
Spezifikationen Ihres ISDN-Anschlusses.

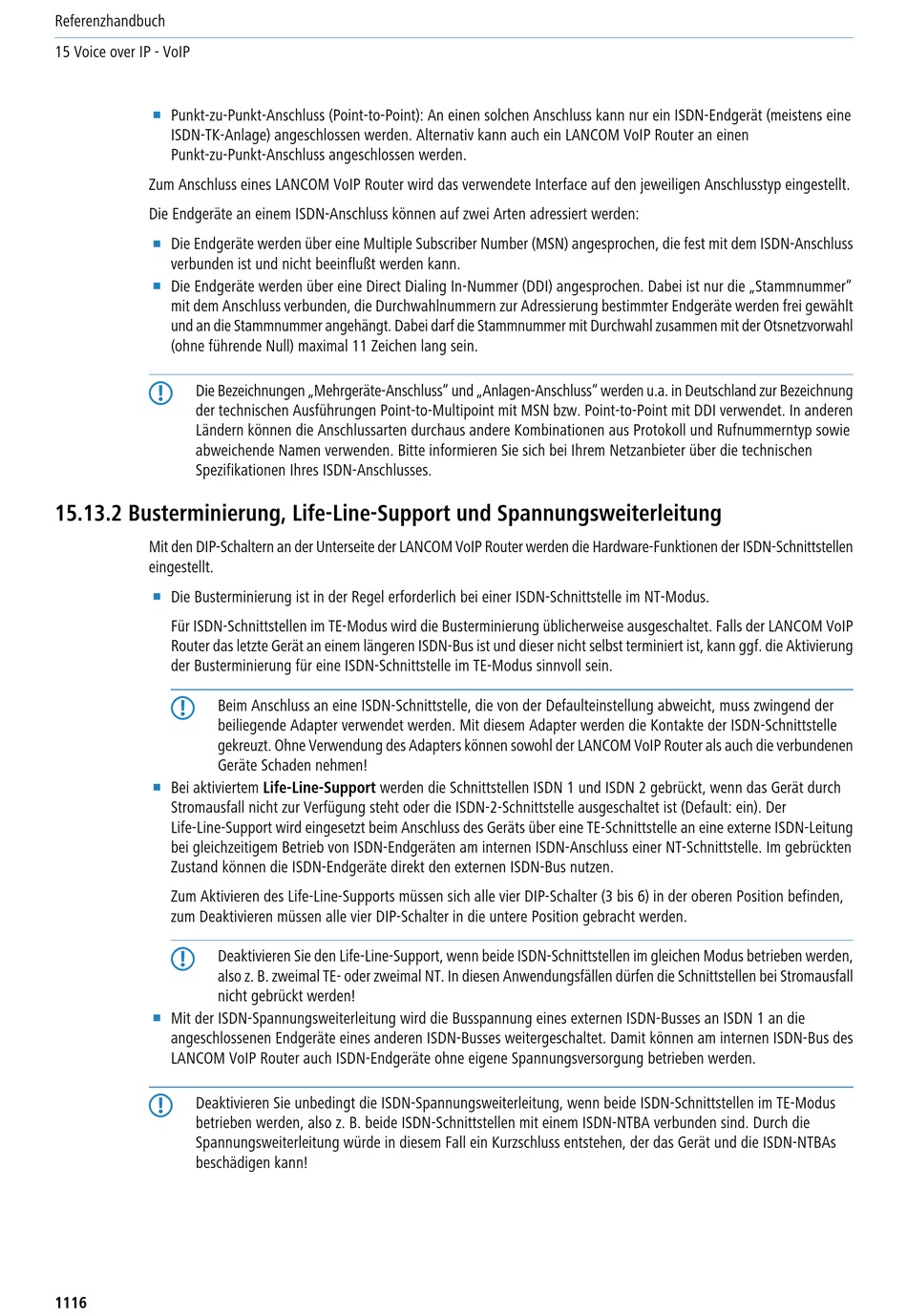

15.13.2 Busterminierung, Life-Line-Support und Spannungsweiterleitung
Mit den DIP-Schaltern an der Unterseite der LANCOM VoIP Router werden die Hardware-Funktionen der ISDN-Schnittstellen
eingestellt.
1
Die Busterminierung ist in der Regel erforderlich bei einer ISDN-Schnittstelle im NT-Modus.
Für ISDN-Schnittstellen im TE-Modus wird die Busterminierung üblicherweise ausgeschaltet. Falls der LANCOM VoIP
Router das letzte Gerät an einem längeren ISDN-Bus ist und dieser nicht selbst terminiert ist, kann ggf. die Aktivierung
der Busterminierung für eine ISDN-Schnittstelle im TE-Modus sinnvoll sein.
5
Beim Anschluss an eine ISDN-Schnittstelle, die von der Defaulteinstellung abweicht, muss zwingend der
beiliegende Adapter verwendet werden. Mit diesem Adapter werden die Kontakte der ISDN-Schnittstelle
gekreuzt. Ohne Verwendung des Adapters können sowohl der LANCOM VoIP Router als auch die verbundenen
Geräte Schaden nehmen!
1
Bei aktiviertem Life-Line-Support werden die Schnittstellen ISDN 1 und ISDN 2 gebrückt, wenn das Gerät durch
Stromausfall nicht zur Verfügung steht oder die ISDN-2-Schnittstelle ausgeschaltet ist (Default: ein). Der
Life-Line-Support wird eingesetzt beim Anschluss des Geräts über eine TE-Schnittstelle an eine externe ISDN-Leitung
bei gleichzeitigem Betrieb von ISDN-Endgeräten am internen ISDN-Anschluss einer NT-Schnittstelle. Im gebrückten
Zustand können die ISDN-Endgeräte direkt den externen ISDN-Bus nutzen.
Zum Aktivieren des Life-Line-Supports müssen sich alle vier DIP-Schalter (3 bis 6) in der oberen Position befinden,
zum Deaktivieren müssen alle vier DIP-Schalter in die untere Position gebracht werden.
5
Deaktivieren Sie den Life-Line-Support, wenn beide ISDN-Schnittstellen im gleichen Modus betrieben werden,
also z. B. zweimal TE- oder zweimal NT. In diesen Anwendungsfällen dürfen die Schnittstellen bei Stromausfall
nicht gebrückt werden!
1
Mit der ISDN-Spannungsweiterleitung wird die Busspannung eines externen ISDN-Busses an ISDN 1 an die
angeschlossenen Endgeräte eines anderen ISDN-Busses weitergeschaltet. Damit können am internen ISDN-Bus des
LANCOM VoIP Router auch ISDN-Endgeräte ohne eigene Spannungsversorgung betrieben werden.
5
Deaktivieren Sie unbedingt die ISDN-Spannungsweiterleitung, wenn beide ISDN-Schnittstellen im TE-Modus
betrieben werden, also z. B. beide ISDN-Schnittstellen mit einem ISDN-NTBA verbunden sind. Durch die
Spannungsweiterleitung würde in diesem Fall ein Kurzschluss entstehen, der das Gerät und die ISDN-NTBAs
beschädigen kann!
1116
