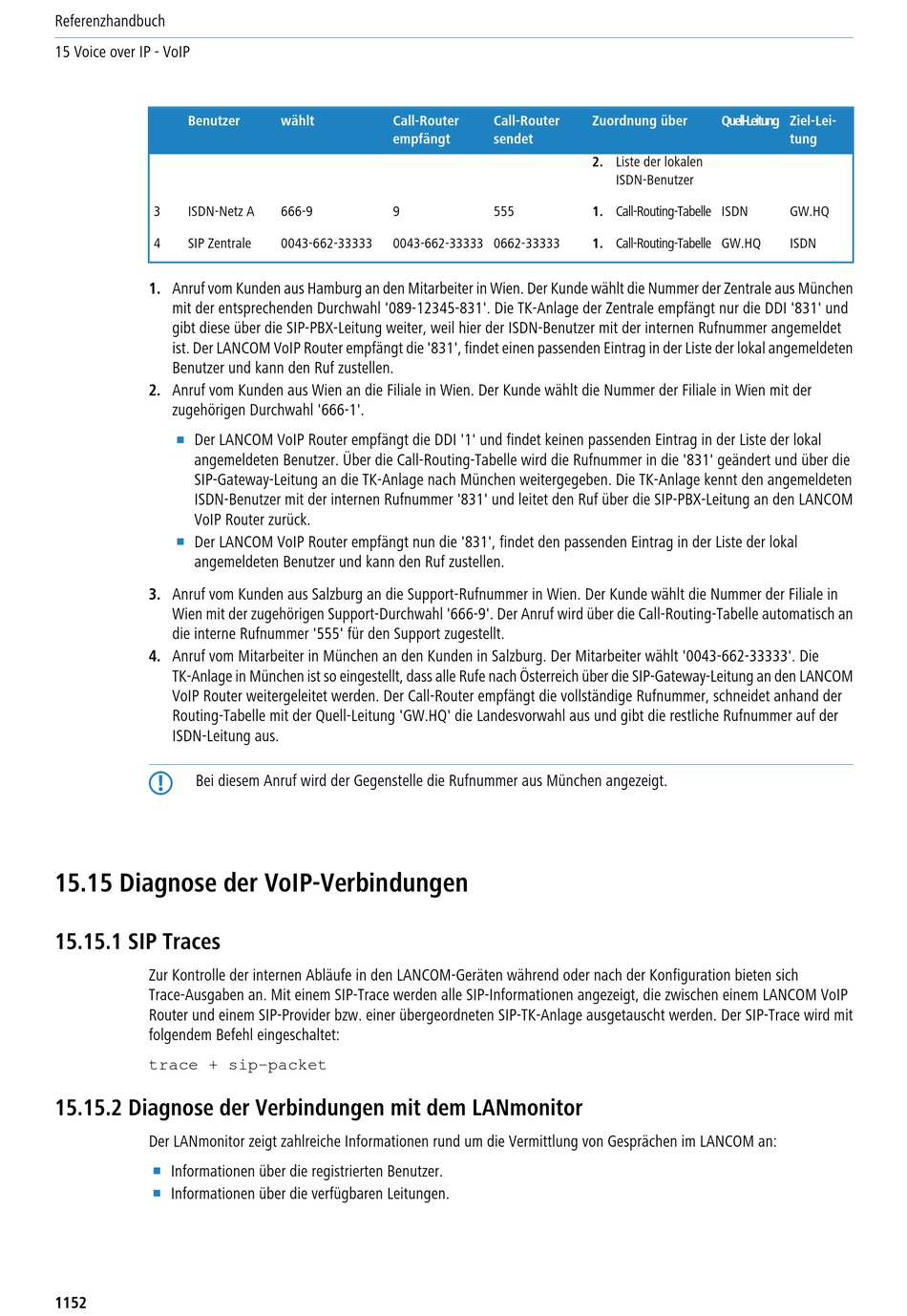

Referenzhandbuch
15 Voice over IP - VoIP
Benutzer
3
ISDN-Netz A
4
SIP Zentrale
1. Anruf vom Kunden aus Hamburg an den Mitarbeiter in Wien. Der Kunde wählt die Nummer der Zentrale aus München
mit der entsprechenden Durchwahl '089-12345-831'. Die TK-Anlage der Zentrale empfängt nur die DDI '831' und
gibt diese über die SIP-PBX-Leitung weiter, weil hier der ISDN-Benutzer mit der internen Rufnummer angemeldet
ist. Der LANCOM VoIP Router empfängt die '831', findet einen passenden Eintrag in der Liste der lokal angemeldeten
Benutzer und kann den Ruf zustellen.
2. Anruf vom Kunden aus Wien an die Filiale in Wien. Der Kunde wählt die Nummer der Filiale in Wien mit der
zugehörigen Durchwahl '666-1'.
1
Der LANCOM VoIP Router empfängt die DDI '1' und findet keinen passenden Eintrag in der Liste der lokal
angemeldeten Benutzer. Über die Call-Routing-Tabelle wird die Rufnummer in die '831' geändert und über die
SIP-Gateway-Leitung an die TK-Anlage nach München weitergegeben. Die TK-Anlage kennt den angemeldeten
ISDN-Benutzer mit der internen Rufnummer '831' und leitet den Ruf über die SIP-PBX-Leitung an den LANCOM
VoIP Router zurück.
1
Der LANCOM VoIP Router empfängt nun die '831', findet den passenden Eintrag in der Liste der lokal
angemeldeten Benutzer und kann den Ruf zustellen.
3. Anruf vom Kunden aus Salzburg an die Support-Rufnummer in Wien. Der Kunde wählt die Nummer der Filiale in
Wien mit der zugehörigen Support-Durchwahl '666-9'. Der Anruf wird über die Call-Routing-Tabelle automatisch an
die interne Rufnummer '555' für den Support zugestellt.
4. Anruf vom Mitarbeiter in München an den Kunden in Salzburg. Der Mitarbeiter wählt '0043-662-33333'. Die
TK-Anlage in München ist so eingestellt, dass alle Rufe nach Österreich über die SIP-Gateway-Leitung an den LANCOM
VoIP Router weitergeleitet werden. Der Call-Router empfängt die vollständige Rufnummer, schneidet anhand der
Routing-Tabelle mit der Quell-Leitung 'GW.HQ' die Landesvorwahl aus und gibt die restliche Rufnummer auf der
ISDN-Leitung aus.
5
Bei diesem Anruf wird der Gegenstelle die Rufnummer aus München angezeigt.
15.15 Diagnose der VoIP-Verbindungen
15.15.1 SIP Traces
Zur Kontrolle der internen Abläufe in den LANCOM-Geräten während oder nach der Konfiguration bieten sich
Trace-Ausgaben an. Mit einem SIP-Trace werden alle SIP-Informationen angezeigt, die zwischen einem LANCOM VoIP
Router und einem SIP-Provider bzw. einer übergeordneten SIP-TK-Anlage ausgetauscht werden. Der SIP-Trace wird mit
folgendem Befehl eingeschaltet:
trace + sip-packet
15.15.2 Diagnose der Verbindungen mit dem LANmonitor
Der LANmonitor zeigt zahlreiche Informationen rund um die Vermittlung von Gesprächen im LANCOM an:
1
Informationen über die registrierten Benutzer.
1
Informationen über die verfügbaren Leitungen.
1152
wählt
Call-Router
empfängt
666-9
9
0043-662-33333
0043-662-33333
Call-Router
Zuordnung über
sendet
2. Liste der lokalen
ISDN-Benutzer
555
1. Call-Routing-Tabelle
0662-33333
1. Call-Routing-Tabelle
Quell-Leitung
Ziel-Lei-
tung
ISDN
GW.HQ
GW.HQ
ISDN
