Referenzhandbuch
15 Voice over IP - VoIP
Ablauf des Call-Routings bei abgehenden Rufen
Die meisten Anrufe bei dieser Anwendung laufen ab wie in den vorhergehenden Beispielen beschieben. Die internen
Anrufe zwischen den Standorten werden wie folgt aufgelöst:
Benutzer
1
VoIP-Telefon
Standort A
1. Interner Anruf zwischen zwei VoIP-Endgeräten an Standort A und B. Die gewählte Nummer '21' passt auf die Route
5 '2#' der Call-Routing-Tabelle. Der Call-Router führt den Anruf mit der unveränderten Rufnummer über die Leitung
zur entfernten SIP-PBX aus.

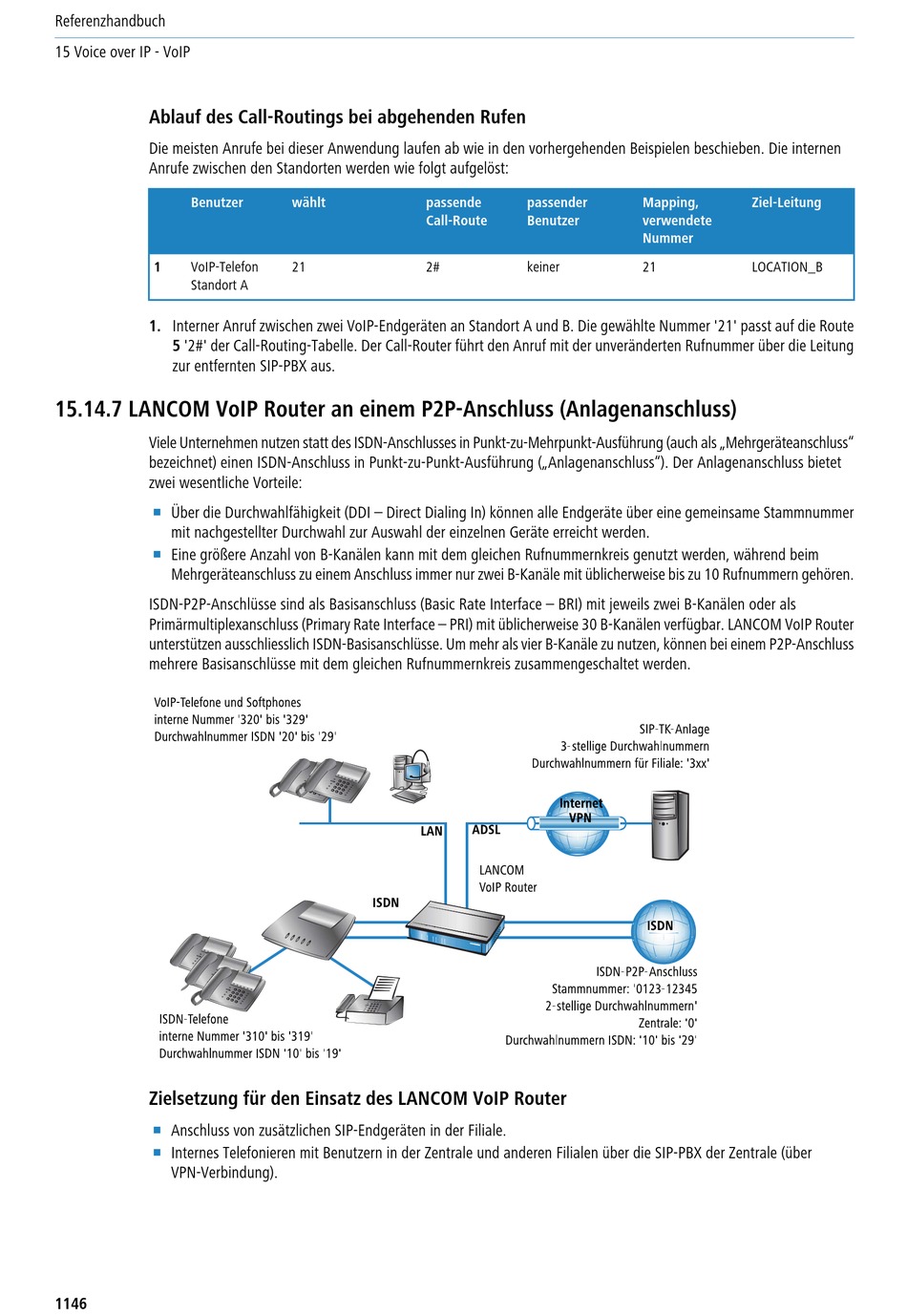

15.14.7 LANCOM VoIP Router an einem P2P-Anschluss (Anlagenanschluss)
Viele Unternehmen nutzen statt des ISDN-Anschlusses in Punkt-zu-Mehrpunkt-Ausführung (auch als „Mehrgeräteanschluss"
bezeichnet) einen ISDN-Anschluss in Punkt-zu-Punkt-Ausführung („Anlagenanschluss"). Der Anlagenanschluss bietet
zwei wesentliche Vorteile:
1
Über die Durchwahlfähigkeit (DDI – Direct Dialing In) können alle Endgeräte über eine gemeinsame Stammnummer
mit nachgestellter Durchwahl zur Auswahl der einzelnen Geräte erreicht werden.
1
Eine größere Anzahl von B-Kanälen kann mit dem gleichen Rufnummernkreis genutzt werden, während beim
Mehrgeräteanschluss zu einem Anschluss immer nur zwei B-Kanäle mit üblicherweise bis zu 10 Rufnummern gehören.
ISDN-P2P-Anschlüsse sind als Basisanschluss (Basic Rate Interface – BRI) mit jeweils zwei B-Kanälen oder als
Primärmultiplexanschluss (Primary Rate Interface – PRI) mit üblicherweise 30 B-Kanälen verfügbar. LANCOM VoIP Router
unterstützen ausschliesslich ISDN-Basisanschlüsse. Um mehr als vier B-Kanäle zu nutzen, können bei einem P2P-Anschluss
mehrere Basisanschlüsse mit dem gleichen Rufnummernkreis zusammengeschaltet werden.
Zielsetzung für den Einsatz des LANCOM VoIP Router
1
Anschluss von zusätzlichen SIP-Endgeräten in der Filiale.
1
Internes Telefonieren mit Benutzern in der Zentrale und anderen Filialen über die SIP-PBX der Zentrale (über
VPN-Verbindung).
1146
wählt
passende
Call-Route
21
2#
passender
Mapping,
Benutzer
verwendete
Nummer
keiner
21
Ziel-Leitung
LOCATION_B
