Referenzhandbuch

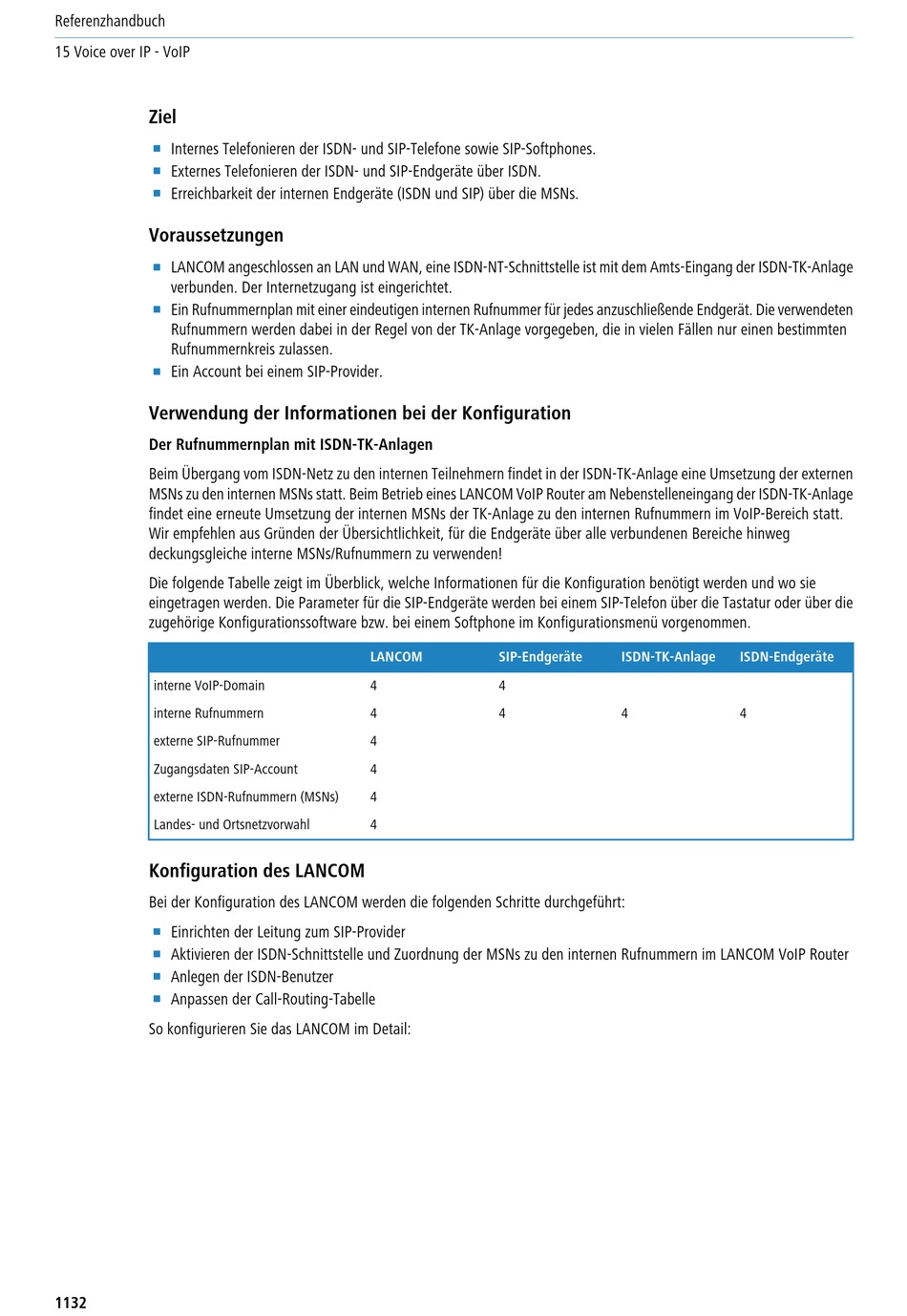

15 Voice over IP - VoIP
Ziel
1
Internes Telefonieren der ISDN- und SIP-Telefone sowie SIP-Softphones.
1
Externes Telefonieren der ISDN- und SIP-Endgeräte über ISDN.
1
Erreichbarkeit der internen Endgeräte (ISDN und SIP) über die MSNs.
Voraussetzungen
1
LANCOM angeschlossen an LAN und WAN, eine ISDN-NT-Schnittstelle ist mit dem Amts-Eingang der ISDN-TK-Anlage
verbunden. Der Internetzugang ist eingerichtet.
1
Ein Rufnummernplan mit einer eindeutigen internen Rufnummer für jedes anzuschließende Endgerät. Die verwendeten
Rufnummern werden dabei in der Regel von der TK-Anlage vorgegeben, die in vielen Fällen nur einen bestimmten
Rufnummernkreis zulassen.
1
Ein Account bei einem SIP-Provider.
Verwendung der Informationen bei der Konfiguration
Der Rufnummernplan mit ISDN-TK-Anlagen
Beim Übergang vom ISDN-Netz zu den internen Teilnehmern findet in der ISDN-TK-Anlage eine Umsetzung der externen
MSNs zu den internen MSNs statt. Beim Betrieb eines LANCOM VoIP Router am Nebenstelleneingang der ISDN-TK-Anlage
findet eine erneute Umsetzung der internen MSNs der TK-Anlage zu den internen Rufnummern im VoIP-Bereich statt.
Wir empfehlen aus Gründen der Übersichtlichkeit, für die Endgeräte über alle verbundenen Bereiche hinweg
deckungsgleiche interne MSNs/Rufnummern zu verwenden!
Die folgende Tabelle zeigt im Überblick, welche Informationen für die Konfiguration benötigt werden und wo sie
eingetragen werden. Die Parameter für die SIP-Endgeräte werden bei einem SIP-Telefon über die Tastatur oder über die
zugehörige Konfigurationssoftware bzw. bei einem Softphone im Konfigurationsmenü vorgenommen.
interne VoIP-Domain
interne Rufnummern
externe SIP-Rufnummer
Zugangsdaten SIP-Account
externe ISDN-Rufnummern (MSNs)
Landes- und Ortsnetzvorwahl
Konfiguration des LANCOM
Bei der Konfiguration des LANCOM werden die folgenden Schritte durchgeführt:
1
Einrichten der Leitung zum SIP-Provider
1
Aktivieren der ISDN-Schnittstelle und Zuordnung der MSNs zu den internen Rufnummern im LANCOM VoIP Router
1
Anlegen der ISDN-Benutzer
1
Anpassen der Call-Routing-Tabelle
So konfigurieren Sie das LANCOM im Detail:
1132
LANCOM
SIP-Endgeräte
4
4
4
4
4
4
4
4
ISDN-TK-Anlage
ISDN-Endgeräte
4
4
