Referenzhandbuch
19 Weitere Dienste

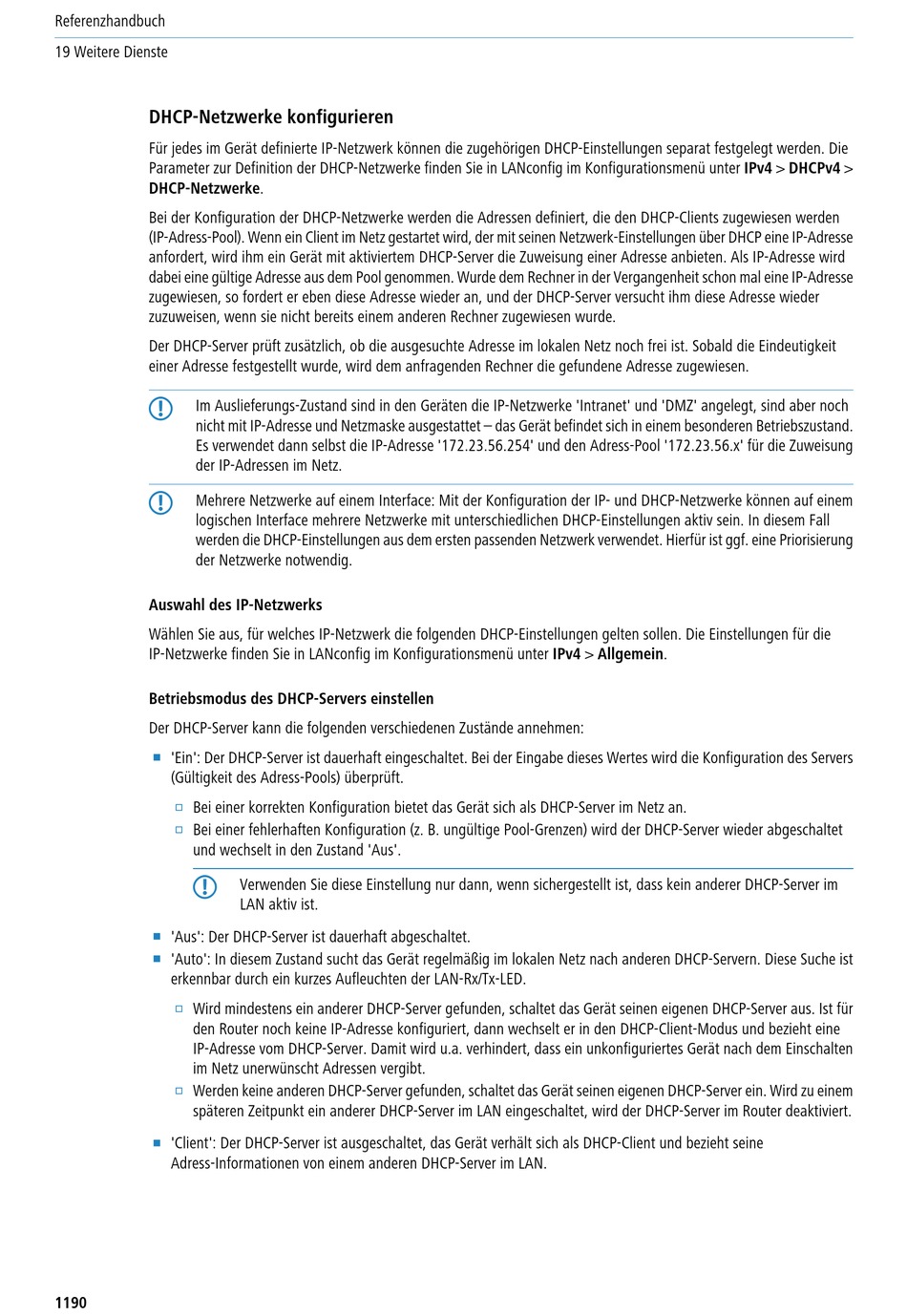

DHCP-Netzwerke konfigurieren
Für jedes im Gerät definierte IP-Netzwerk können die zugehörigen DHCP-Einstellungen separat festgelegt werden. Die
Parameter zur Definition der DHCP-Netzwerke finden Sie in LANconfig im Konfigurationsmenü unter IPv4 > DHCPv4 >
DHCP-Netzwerke.
Bei der Konfiguration der DHCP-Netzwerke werden die Adressen definiert, die den DHCP-Clients zugewiesen werden
(IP-Adress-Pool). Wenn ein Client im Netz gestartet wird, der mit seinen Netzwerk-Einstellungen über DHCP eine IP-Adresse
anfordert, wird ihm ein Gerät mit aktiviertem DHCP-Server die Zuweisung einer Adresse anbieten. Als IP-Adresse wird
dabei eine gültige Adresse aus dem Pool genommen. Wurde dem Rechner in der Vergangenheit schon mal eine IP-Adresse
zugewiesen, so fordert er eben diese Adresse wieder an, und der DHCP-Server versucht ihm diese Adresse wieder
zuzuweisen, wenn sie nicht bereits einem anderen Rechner zugewiesen wurde.
Der DHCP-Server prüft zusätzlich, ob die ausgesuchte Adresse im lokalen Netz noch frei ist. Sobald die Eindeutigkeit
einer Adresse festgestellt wurde, wird dem anfragenden Rechner die gefundene Adresse zugewiesen.
5
Im Auslieferungs-Zustand sind in den Geräten die IP-Netzwerke 'Intranet' und 'DMZ' angelegt, sind aber noch
nicht mit IP-Adresse und Netzmaske ausgestattet – das Gerät befindet sich in einem besonderen Betriebszustand.
Es verwendet dann selbst die IP-Adresse '172.23.56.254' und den Adress-Pool '172.23.56.x' für die Zuweisung
der IP-Adressen im Netz.
5
Mehrere Netzwerke auf einem Interface: Mit der Konfiguration der IP- und DHCP-Netzwerke können auf einem
logischen Interface mehrere Netzwerke mit unterschiedlichen DHCP-Einstellungen aktiv sein. In diesem Fall
werden die DHCP-Einstellungen aus dem ersten passenden Netzwerk verwendet. Hierfür ist ggf. eine Priorisierung
der Netzwerke notwendig.
Auswahl des IP-Netzwerks
Wählen Sie aus, für welches IP-Netzwerk die folgenden DHCP-Einstellungen gelten sollen. Die Einstellungen für die
IP-Netzwerke finden Sie in LANconfig im Konfigurationsmenü unter IPv4 > Allgemein.
Betriebsmodus des DHCP-Servers einstellen
Der DHCP-Server kann die folgenden verschiedenen Zustände annehmen:
1
'Ein': Der DHCP-Server ist dauerhaft eingeschaltet. Bei der Eingabe dieses Wertes wird die Konfiguration des Servers
(Gültigkeit des Adress-Pools) überprüft.
2
Bei einer korrekten Konfiguration bietet das Gerät sich als DHCP-Server im Netz an.
2
Bei einer fehlerhaften Konfiguration (z. B. ungültige Pool-Grenzen) wird der DHCP-Server wieder abgeschaltet
und wechselt in den Zustand 'Aus'.
5
1
'Aus': Der DHCP-Server ist dauerhaft abgeschaltet.
1
'Auto': In diesem Zustand sucht das Gerät regelmäßig im lokalen Netz nach anderen DHCP-Servern. Diese Suche ist
erkennbar durch ein kurzes Aufleuchten der LAN-Rx/Tx-LED.
2
Wird mindestens ein anderer DHCP-Server gefunden, schaltet das Gerät seinen eigenen DHCP-Server aus. Ist für
den Router noch keine IP-Adresse konfiguriert, dann wechselt er in den DHCP-Client-Modus und bezieht eine
IP-Adresse vom DHCP-Server. Damit wird u.a. verhindert, dass ein unkonfiguriertes Gerät nach dem Einschalten
im Netz unerwünscht Adressen vergibt.
2
Werden keine anderen DHCP-Server gefunden, schaltet das Gerät seinen eigenen DHCP-Server ein. Wird zu einem
späteren Zeitpunkt ein anderer DHCP-Server im LAN eingeschaltet, wird der DHCP-Server im Router deaktiviert.
1
'Client': Der DHCP-Server ist ausgeschaltet, das Gerät verhält sich als DHCP-Client und bezieht seine
Adress-Informationen von einem anderen DHCP-Server im LAN.
1190
Verwenden Sie diese Einstellung nur dann, wenn sichergestellt ist, dass kein anderer DHCP-Server im
LAN aktiv ist.
