6 MODBUS
...........................................................................................................................................................................................................
6.2 Zusammengefasste Störmeldungen
Register 474 (und 9118) enthält zusammengefasste Störmeldungen in Form eines Bitmusters.
Relevant sind nur Alarme, Warnmeldungen und Hinweise bleiben unberücksichtigt.
Bit Symbol
88
0 dP
Wirkdruck
1 Gbh
Gasbeschaffenheit
2 T
Temperatur
3 P
Druck
4 Vn
Normvolumen
5 Vb
Betriebsvolumen
6 n.b.
nicht benutzt
7 n.b.
nicht benutzt
8 n.b.
nicht benutzt
9 n.b.
nicht benutzt
10 n.b.
nicht benutzt
11 n.b.
nicht benutzt
12 n.b.
nicht benutzt
13 n.b.
nicht benutzt
14 n.b.
nicht benutzt
15 n.b.
nicht benutzt
Beispiele
00000000 00000000 = es steht kein Alarm an
00000000 00010000 = es steht ein Alarm an, der nur Auswirkung auf das Normvolumen hat
00000000 00010100 = es steht ein Alarm an, der Auswirkung auf Temperatur und Normvolumen hat
...........................................................................................................................................................................................................
Bedeutung
LSB
MSB
Im ERZ 2000 gibt es insgesamt etwa 600 mögliche Störmeldungen.

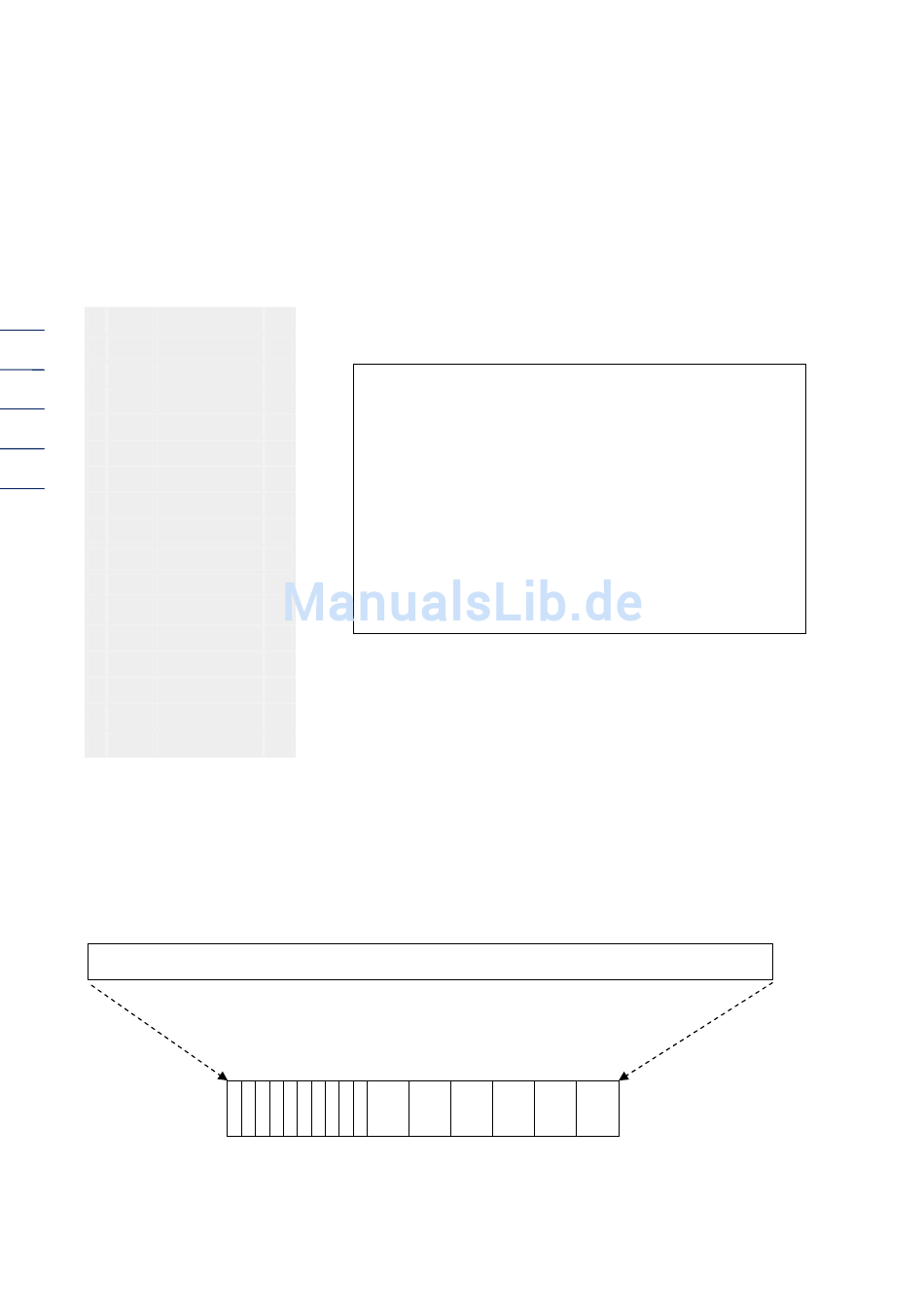

Bit 15
Alle Alarme werden im ERZ 2000 nach logischen Zusammenhängen
untersucht und als Sammelalarme in Register 474 in einem
speziellen Bit abgebildet.
Bit 0:
Delta P Alarme
Bit 1:
Gasbeschaffenheitsalarme
Bit 2:
Temperaturalarme
Bit 3:
Druckalarme
Bit 4:
Alarme im Zusammenhang mit dem Normvolumen
Bit 5:
Alarme im Zusammenhang mit dem Betriebsvolumen
Das gleiche Bitmuster findet sich auch im spezifischen 9000er
Bereich in Register 9118.
Vb
Vn
P
T
GBH
Delta
Register 474
p
Bit 0
Manual ERZ 2000 · DE03 · 2012-05
