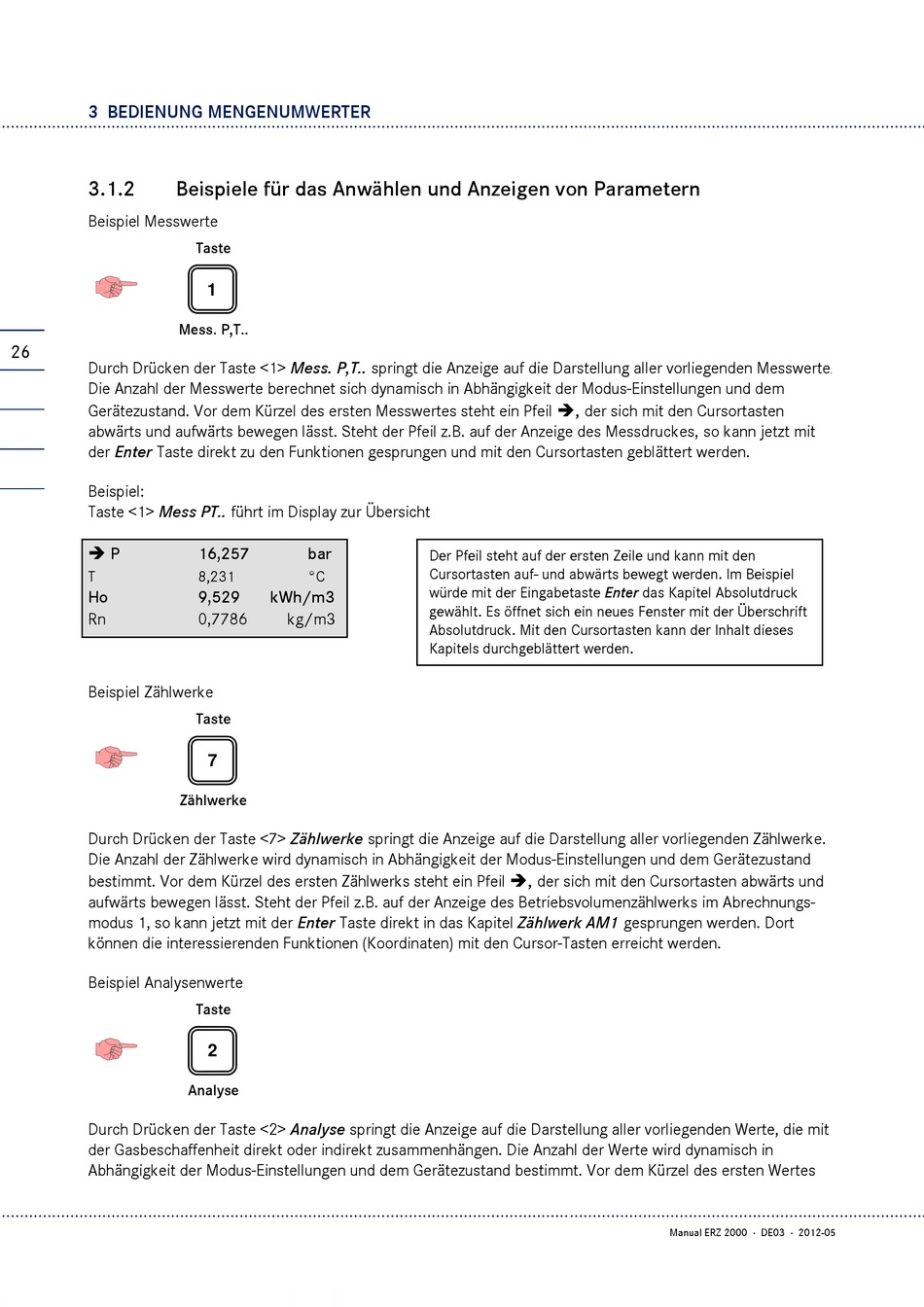

Beispiele Für Das Anwählen Und Anzeigen Von Parametern - RMG Flow Computer Serie ERZ 2000 Bedienungsanleitung

3 BEDIENUNG MENGENUMWERTER
...........................................................................................................................................................................................................
3.1.2
Beispiel Messwerte
26
Durch Drücken der Taste <1> Mess. P,T.. springt die Anzeige auf die Darstellung aller vorliegenden Messwerte
Die Anzahl der Messwerte berechnet sich dynamisch in Abhängigkeit der Modus-Einstellungen und dem
Gerätezustand. Vor dem Kürzel des ersten Messwertes steht ein Pfeil 
abwärts und aufwärts bewegen lässt. Steht der Pfeil z.B. auf der Anzeige des Messdruckes, so kann jetzt mit
der Enter Taste direkt zu den Funktionen gesprungen und mit den Cursortasten geblättert werden.
Beispiel:
Taste <1> Mess PT.. führt im Display zur Übersicht
 P
T
Ho
Rn
Beispiel Zählwerke
Durch Drücken der Taste <7> Zählwerke springt die Anzeige auf die Darstellung aller vorliegenden Zählwerke.
Die Anzahl der Zählwerke wird dynamisch in Abhängigkeit der Modus-Einstellungen und dem Gerätezustand
bestimmt. Vor dem Kürzel des ersten Zählwerks steht ein Pfeil 
aufwärts bewegen lässt. Steht der Pfeil z.B. auf der Anzeige des Betriebsvolumenzählwerks im Abrechnungs-
modus 1, so kann jetzt mit der Enter Taste direkt in das Kapitel Zählwerk AM1 gesprungen werden. Dort
können die interessierenden Funktionen (Koordinaten) mit den Cursor-Tasten erreicht werden.
Beispiel Analysenwerte
Durch Drücken der Taste <2> Analyse springt die Anzeige auf die Darstellung aller vorliegenden Werte, die mit
der Gasbeschaffenheit direkt oder indirekt zusammenhängen. Die Anzahl der Werte wird dynamisch in
Abhängigkeit der Modus-Einstellungen und dem Gerätezustand bestimmt. Vor dem Kürzel des ersten Wertes
...........................................................................................................................................................................................................
Beispiele für das Anwählen und Anzeigen von Parametern
Taste
1
Mess. P,T..
16,257 bar
8,231 °C
9,529 kWh/m3
0,7786 kg/m3
Taste
7
Zählwerke
Taste
2
Analyse
,
der sich mit den Cursortasten
Der Pfeil steht auf der ersten Zeile und kann mit den
Cursortasten auf- und abwärts bewegt werden. Im Beispiel
würde mit der Eingabetaste Enter das Kapitel Absolutdruck
gewählt. Es öffnet sich ein neues Fenster mit der Überschrift
Absolutdruck. Mit den Cursortasten kann der Inhalt dieses
Kapitels durchgeblättert werden.
,
der sich mit den Cursortasten abwärts und
.
Manual ERZ 2000 · DE03 · 2012-05
