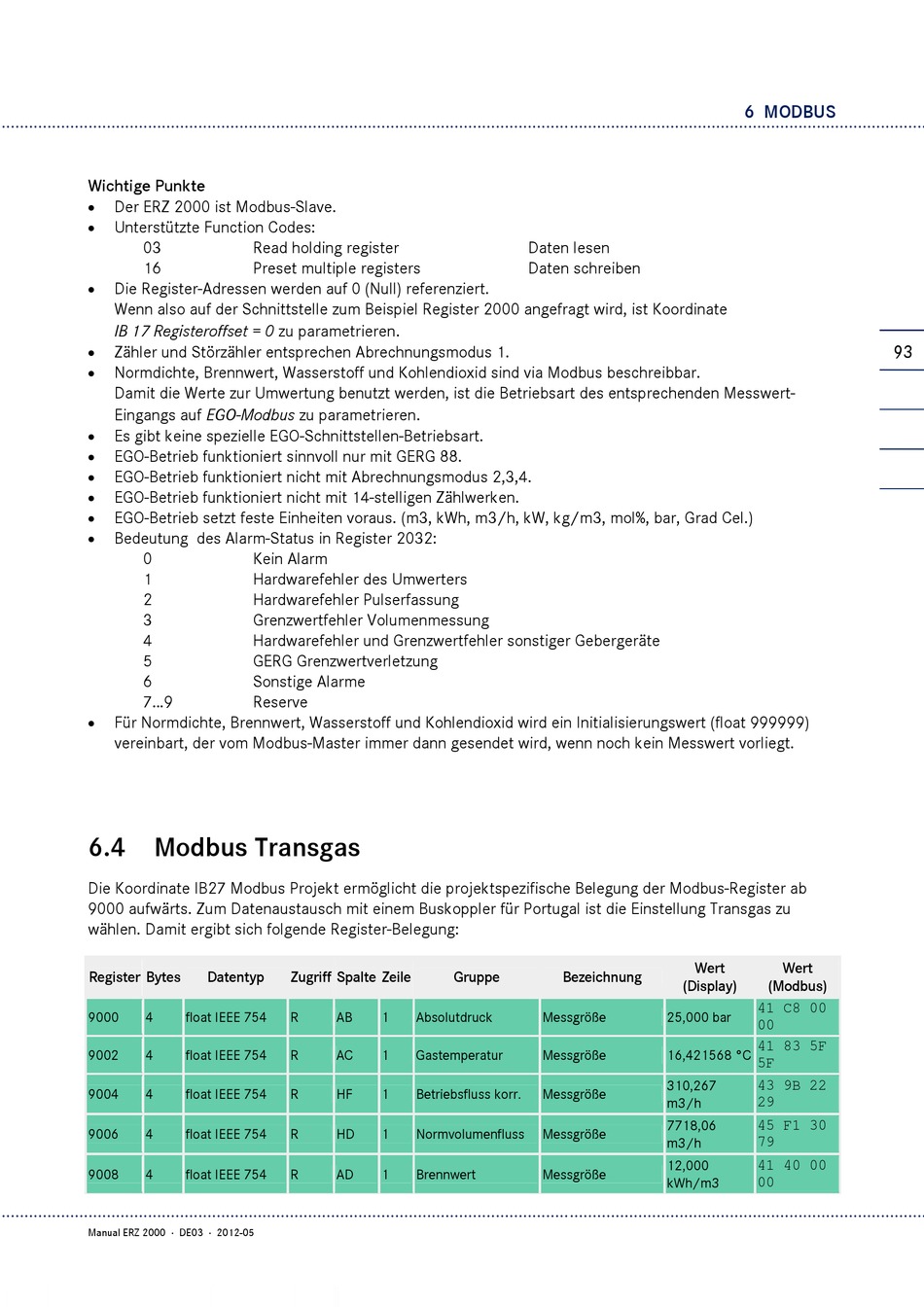

Wichtige Punkte
Der ERZ 2000 ist Modbus-Slave.
Unterstützte Function Codes:
03
16
Die Register-Adressen werden auf 0 (Null) referenziert.
Wenn also auf der Schnittstelle zum Beispiel Register 2000 angefragt wird, ist Koordinate
IB 17 Registeroffset = 0 zu parametrieren
Zähler und Störzähler entsprechen Abrechnungsmodus 1.
Normdichte, Brennwert, Wasserstoff und Kohlendioxid sind via Modbus beschreibbar.
Damit die Werte zur Umwertung benutzt werden, ist die Betriebsart des entsprechenden Messwert-
Eingangs auf EGO-Modbus zu parametrieren
Es gibt keine spezielle EGO-Schnittstellen-Betriebsart.
EGO-Betrieb funktioniert sinnvoll nur mit GERG 88.
EGO-Betrieb funktioniert nicht mit Abrechnungsmodus 2,3,4.
EGO-Betrieb funktioniert nicht mit 14-stelligen Zählwerken.
EGO-Betrieb setzt feste Einheiten voraus. (m3, kWh, m3/h, kW, kg/m3, mol%, bar, Grad Cel.)
Bedeutung des Alarm-Status in Register 2032:
0
1
2
3
4
5
6
7...9
Für Normdichte, Brennwert, Wasserstoff und Kohlendioxid wird ein Initialisierungswert (float 999999)
vereinbart, der vom Modbus-Master immer dann gesendet wird, wenn noch kein Messwert vorliegt.
6.4 Modbus Transgas
Die Koordinate IB27 Modbus Projekt ermöglicht die projektspezifische Belegung der Modbus-Register ab
9000 aufwärts. Zum Datenaustausch mit einem Buskoppler für Portugal ist die Einstellung Transgas zu
wählen. Damit ergibt sich folgende Register-Belegung:
Register Bytes
9000
4
9002
4
9004
4
9006
4
9008
4
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
Read holding register
Preset multiple registers
Kein Alarm
Hardwarefehler des Umwerters
Hardwarefehler Pulserfassung
Grenzwertfehler Volumenmessung
Hardwarefehler und Grenzwertfehler sonstiger Gebergeräte
GERG Grenzwertverletzung
Sonstige Alarme
Reserve
Datentyp
Zugriff Spalte Zeile
float IEEE 754
R
AB
float IEEE 754
R
AC
float IEEE 754
R
HF
float IEEE 754
R
HD
float IEEE 754
R
AD
Daten lesen
Daten schreiben
.
.
Gruppe
1
Absolutdruck
Messgröße
1
Gastemperatur
Messgröße
1
Betriebsfluss korr.
Messgröße
1
Normvolumenfluss
Messgröße
1
Brennwert
Messgröße
Wert
Bezeichnung
(Display)
25,000 bar
16,421568 °C
310,267
m3/h
7718,06
m3/h
12,000
kWh/m3
6 MODBUS
93
Wert
(Modbus)
41 C8 00
00
41 83 5F
5F
43 9B 22
29
45 F1 30
79
41 40 00
