1 EINFÜHRUNG
...........................................................................................................................................................................................................

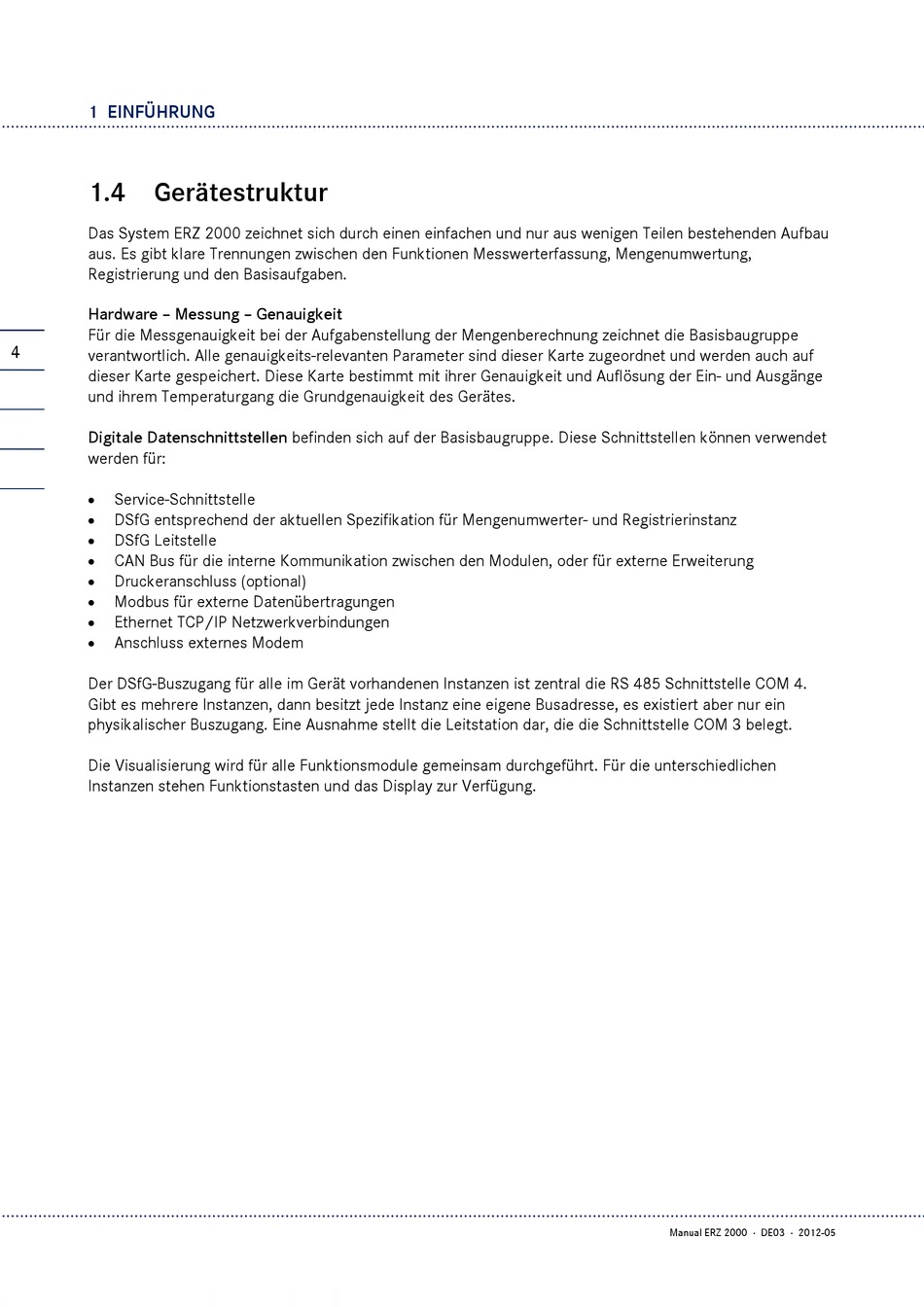

1.4 Gerätestruktur
Das System ERZ 2000 zeichnet sich durch einen einfachen und nur aus wenigen Teilen bestehenden Aufbau
aus. Es gibt klare Trennungen zwischen den Funktionen Messwerterfassung, Mengenumwertung,
Registrierung und den Basisaufgaben.
Hardware – Messung – Genauigkeit
Für die Messgenauigkeit bei der Aufgabenstellung der Mengenberechnung zeichnet die Basisbaugruppe
4
verantwortlich. Alle genauigkeits-relevanten Parameter sind dieser Karte zugeordnet und werden auch auf
dieser Karte gespeichert. Diese Karte bestimmt mit ihrer Genauigkeit und Auflösung der Ein- und Ausgänge
und ihrem Temperaturgang die Grundgenauigkeit des Gerätes.
Digitale Datenschnittstellen befinden sich auf der Basisbaugruppe. Diese Schnittstellen können verwendet
werden für:
Service-Schnittstelle
DSfG entsprechend der aktuellen Spezifikation für Mengenumwerter- und Registrierinstanz
DSfG Leitstelle
CAN Bus für die interne Kommunikation zwischen den Modulen, oder für externe Erweiterung
Druckeranschluss (optional)
Modbus für externe Datenübertragungen
Ethernet TCP/IP Netzwerkverbindungen
Anschluss externes Modem
Der DSfG-Buszugang für alle im Gerät vorhandenen Instanzen ist zentral die RS 485 Schnittstelle COM 4.
Gibt es mehrere Instanzen, dann besitzt jede Instanz eine eigene Busadresse, es existiert aber nur ein
physikalischer Buszugang. Eine Ausnahme stellt die Leitstation dar, die die Schnittstelle COM 3 belegt.
Die Visualisierung wird für alle Funktionsmodule gemeinsam durchgeführt. Für die unterschiedlichen
Instanzen stehen Funktionstasten und das Display zur Verfügung.
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
