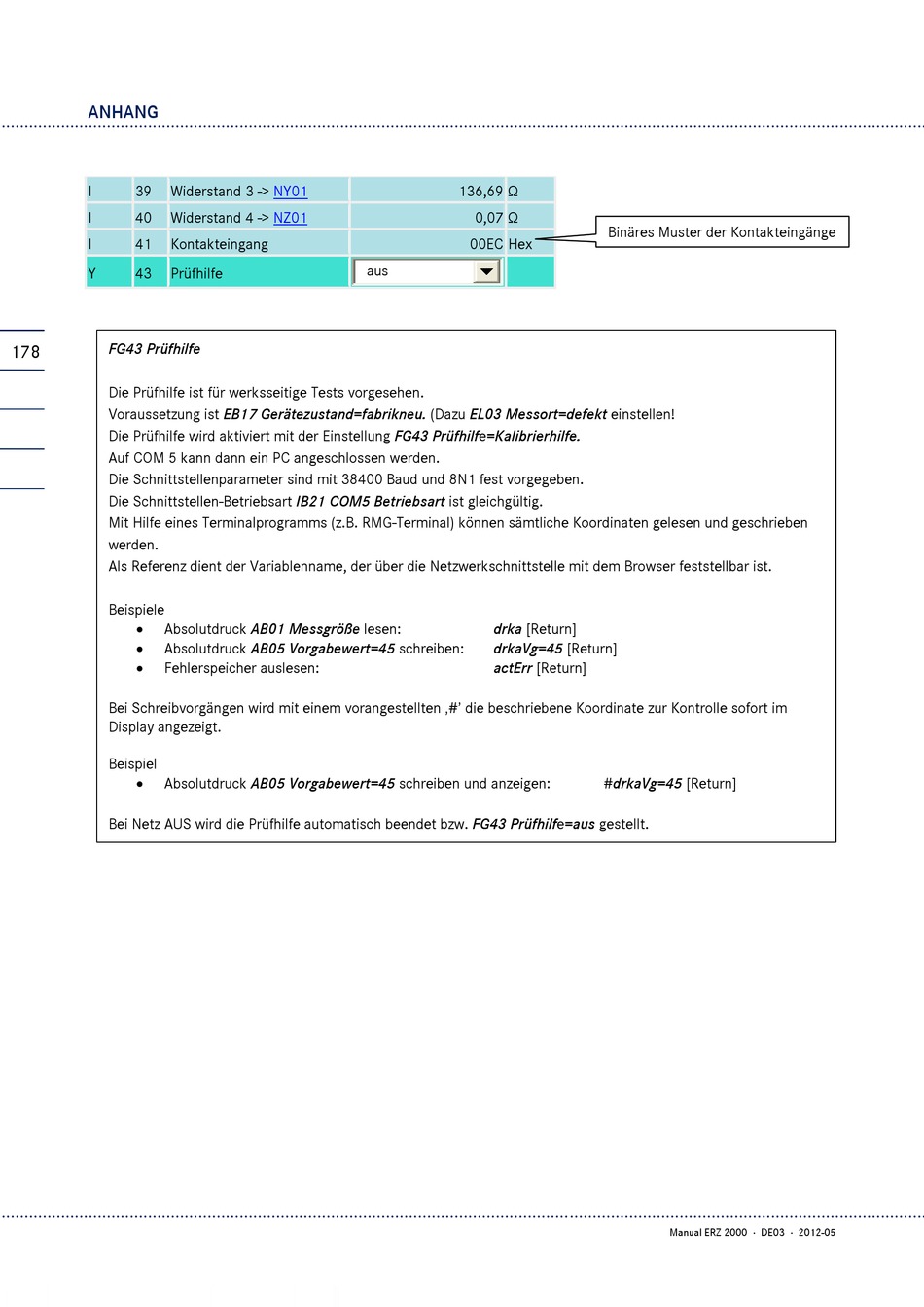

ANHANG
...........................................................................................................................................................................................................
I
39
Widerstand 3 ->
I
40
Widerstand 4 ->
I
41
Kontakteingang
Y
43
Prüfhilfe
FG43 Prüfhilfe
178
Die Prüfhilfe ist für werksseitige Tests vorgesehen.
Voraussetzung ist EB17 Gerätezustand=fabrikneu. (Dazu EL03 Messort=defekt einstellen!
Die Prüfhilfe wird aktiviert mit der Einstellung FG43 Prüfhilfe=Kalibrierhilfe.
Auf COM 5 kann dann ein PC angeschlossen werden.
Die Schnittstellenparameter sind mit 38400 Baud und 8N1 fest vorgegeben.
Die Schnittstellen-Betriebsart IB21 COM5 Betriebsart ist gleichgültig.
Mit Hilfe eines Terminalprogramms (z.B. RMG-Terminal) können sämtliche Koordinaten gelesen und geschrieben
werden.
Als Referenz dient der Variablenname, der über die Netzwerkschnittstelle mit dem Browser feststellbar ist.
Beispiele
Absolutdruck AB01 Messgröße lesen:
Absolutdruck AB05 Vorgabewert=45 schreiben:
Fehlerspeicher auslesen:
Bei Schreibvorgängen wird mit einem vorangestellten ‚#' die beschriebene Koordinate zur Kontrolle sofort im
Display angezeigt.
Beispiel
Absolutdruck AB05 Vorgabewert=45 schreiben und anzeigen:
Bei Netz AUS wird die Prüfhilfe automatisch beendet bzw. FG43 Prüfhilfe=aus gestellt.
...........................................................................................................................................................................................................
NY01
NZ01
aus
136,69 Ω
0,07 Ω
Binäres Muster der Kontakteingänge
00EC Hex
drka [Return]
drkaVg=45 [Return]
actErr [Return]
#drkaVg=45 [Return]
Manual ERZ 2000 · DE03 · 2012-05
