3.3 Spezielle Hinweise und Bedienvorgänge
3.3.1
Beispiel: Sonderzähler 1 mit Impulsausgang 2
Zur Aktivierung der Sonderzähler gibt es keine spezielle Betriebsart.
Sie werden von den entsprechenden Kontakteingängen gespeist und sind aktiv, wenn
eine Bewertung ungleich Null parametriert ist und am Eingang Pulse eintreffen.
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05

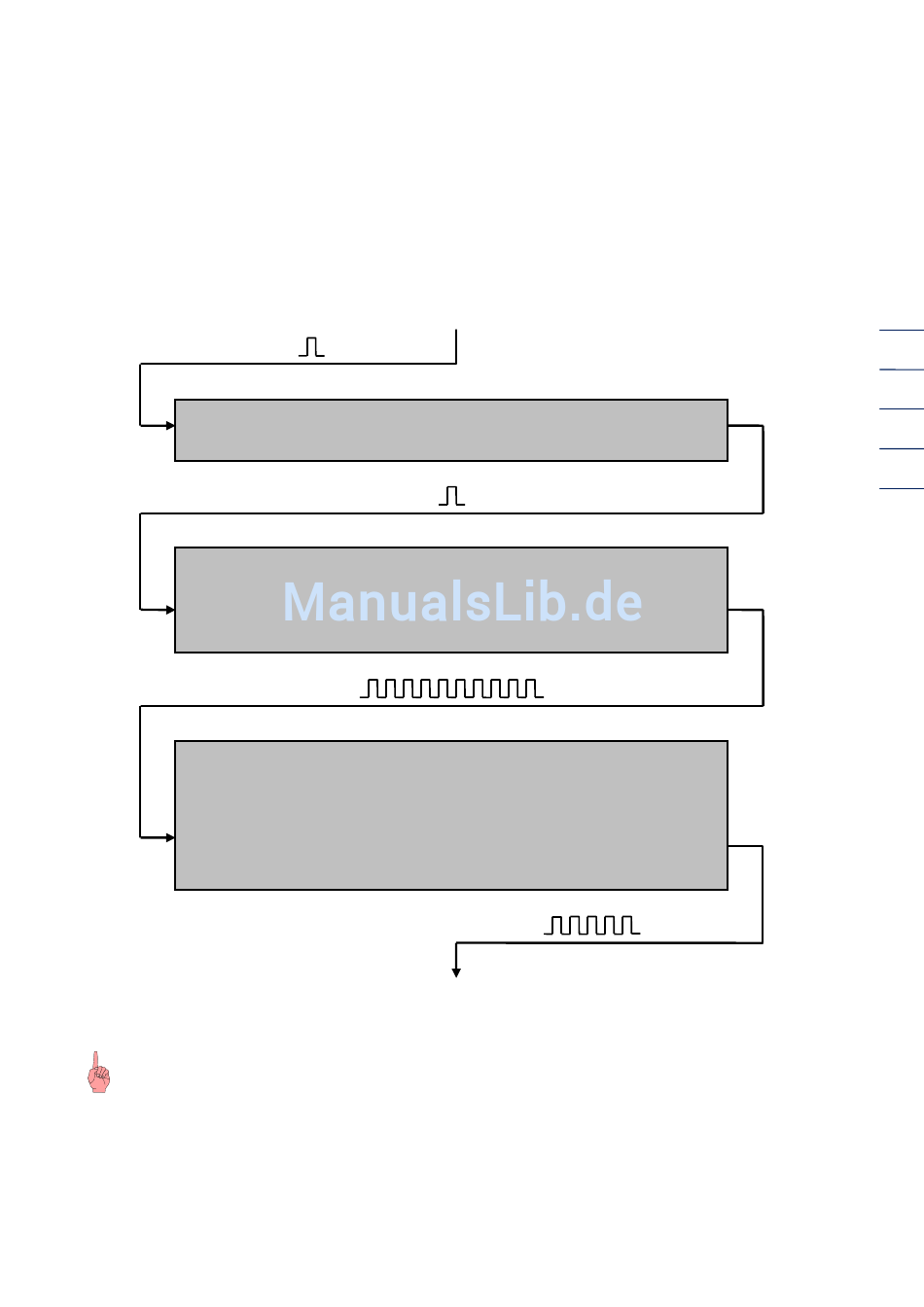

Sonderzähler mit Impulsausgang verknüpfen
1 Puls
NT Kontakteingang 1
OO Sonderzähler 1
OO01 Eingangspulse x OO10 Bewertung = OO08 Sonderzähler
MG Impulsausgang 2
MG19 Transit = Sonderzähler 1
MG10 Zuordnung Messwert = Transit
OO08 Sonderzähler / MG13 Wertigkeit = MG01 Zähler
3 BEDIENUNG MENGENUMWERTER
X7-1,2
1 Puls
(z.B. 10)
10 Pulse
(z.B. 2)
5 Pulse
55
