Eingang Normdichte/Brennwert Korrektur; Eingang Volumenmessung - RMG Flow Computer Serie ERZ 2000 Bedienungsanleitung

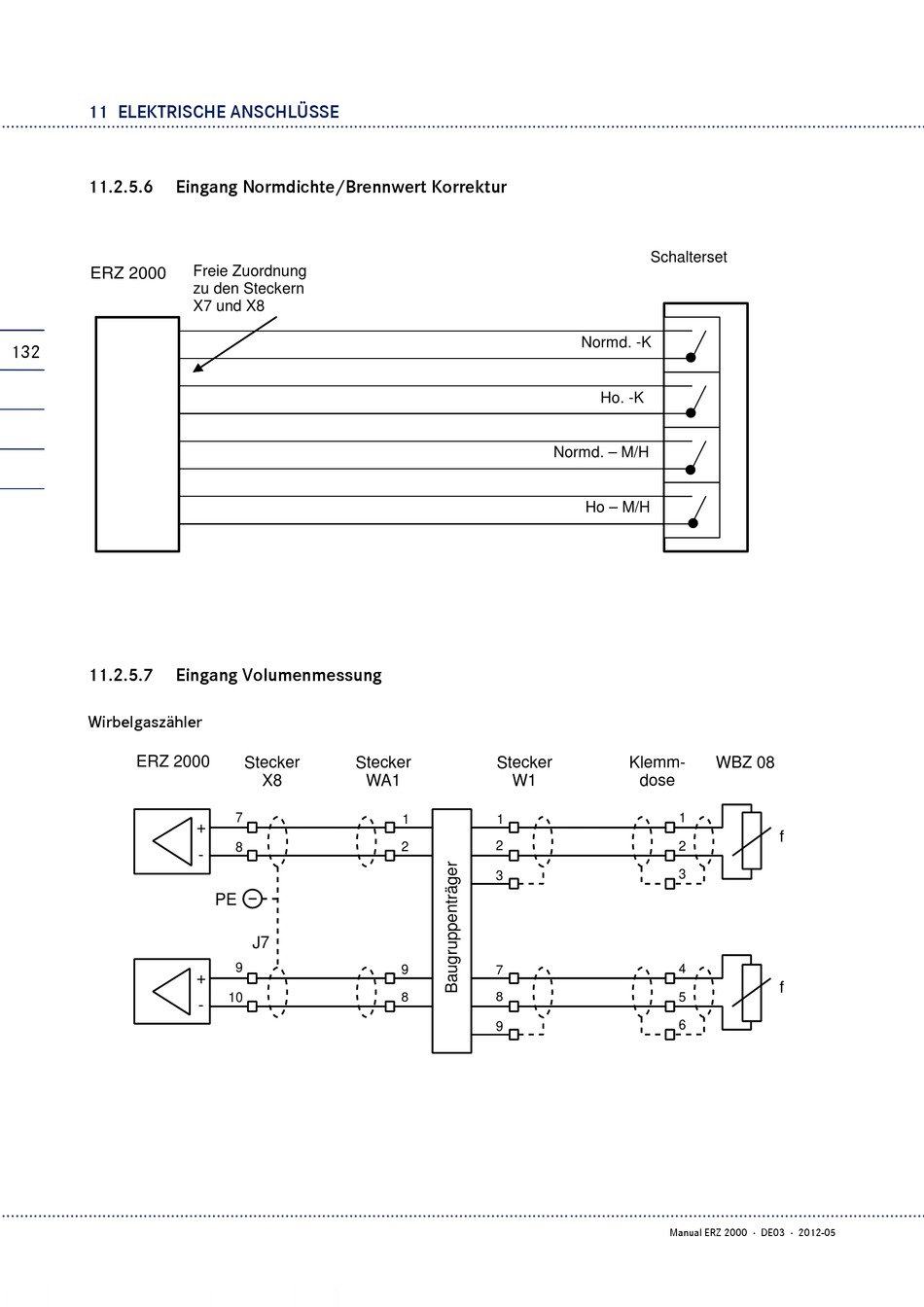

11 ELEKTRISCHE ANSCHLÜSSE
...........................................................................................................................................................................................................
11.2.5.6
ERZ 2000
132
11.2.5.7
Wirbelgaszähler
ERZ 2000
...........................................................................................................................................................................................................

Eingang Normdichte/Brennwert Korrektur

Freie Zuordnung
zu den Steckern
X7 und X8

Eingang Volumenmessung

Stecker
X8
7
+
8
-
PE
J7
9
+
10
-
Stecker Stecker
WA1 W1
1 1
2
2
3
9
7
8 8
9
Schalterset
Normd. -K

Ho. -K

Normd. – M/H

Ho – M/H

Klemm- WBZ 08
dose
1
2
3
4
5
6
Manual ERZ 2000 · DE03 · 2012-05
