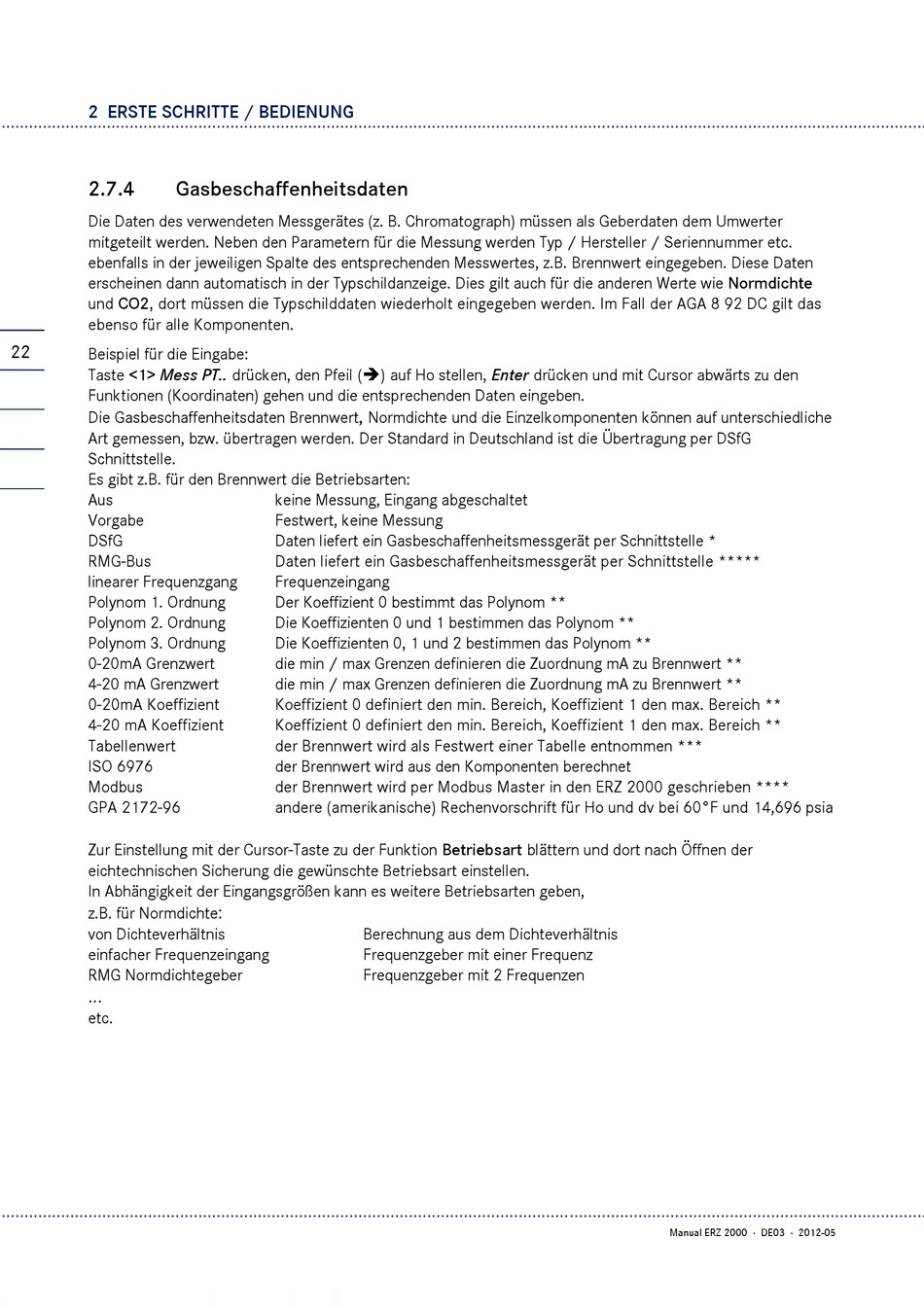

2 ERSTE SCHRITTE / BEDIENUNG
...........................................................................................................................................................................................................
2.7.4
Die Daten des verwendeten Messgerätes (z. B. Chromatograph) müssen als Geberdaten dem Umwerter
mitgeteilt werden. Neben den Parametern für die Messung werden Typ / Hersteller / Seriennummer etc.
ebenfalls in der jeweiligen Spalte des entsprechenden Messwertes, z.B. Brennwert eingegeben. Diese Daten
erscheinen dann automatisch in der Typschildanzeige. Dies gilt auch für die anderen Werte wie Normdichte
und CO2, dort müssen die Typschilddaten wiederholt eingegeben werden. Im Fall der AGA 8 92 DC gilt das
ebenso für alle Komponenten.
22
Beispiel für die Eingabe:
Taste <1> Mess PT.. drücken, den Pfeil () auf Ho stellen, Enter drücken und mit Cursor abwärts zu den
Funktionen (Koordinaten) gehen und die entsprechenden Daten eingeben.
Die Gasbeschaffenheitsdaten Brennwert
Art gemessen, bzw. übertragen werden. Der Standard in Deutschland ist die Übertragung per DSfG
Schnittstelle.
Es gibt z.B. für den Brennwert die Betriebsarten:
Aus
Vorgabe
DSfG
RMG-Bus
linearer Frequenzgang
Polynom 1. Ordnung
Polynom 2. Ordnung
Polynom 3. Ordnung
0-20mA Grenzwert
4-20 mA Grenzwert
0-20mA Koeffizient
4-20 mA Koeffizient
Tabellenwert
ISO 6976
Modbus
GPA 2172-96
Zur Einstellung mit der Cursor-Taste zu der Funktion Betriebsart blättern und dort nach Öffnen der
eichtechnischen Sicherung die gewünschte Betriebsart einstellen.
In Abhängigkeit der Eingangsgrößen kann es weitere Betriebsarten geben,
z.B. für Normdichte
von Dichteverhältnis
einfacher Frequenzeingang
RMG Normdichtegeber
...
etc.
...........................................................................................................................................................................................................
Gasbeschaffenheitsdaten
keine Messung, Eingang abgeschaltet
Festwert, keine Messung
Daten liefert ein Gasbeschaffenheitsmessgerät per Schnittstelle *
Daten liefert ein Gasbeschaffenheitsmessgerät per Schnittstelle *****
Frequenzeingang
Der Koeffizient 0 bestimmt das Polynom **
Die Koeffizienten 0 und 1 bestimmen das Polynom **
Die Koeffizienten 0, 1 und 2 bestimmen das Polynom **
die min / max Grenzen definieren die Zuordnung mA zu Brennwert **
die min / max Grenzen definieren die Zuordnung mA zu Brennwert **
Koeffizient 0 definiert den min. Bereich, Koeffizient 1 den max. Bereich **
Koeffizient 0 definiert den min. Bereich, Koeffizient 1 den max. Bereich **
der Brennwert wird als Festwert einer Tabelle entnommen ***
der Brennwert wird aus den Komponenten berechnet
der Brennwert wird per Modbus Master in den ERZ 2000 geschrieben ****
andere (amerikanische) Rechenvorschrift für Ho und dv bei 60°F und 14,696 psia
:
,
Normdichte und die Einzelkomponenten können auf unterschiedliche
Berechnung aus dem Dichteverhältnis
Frequenzgeber mit einer Frequenz
Frequenzgeber mit 2 Frequenzen
Manual ERZ 2000 · DE03 · 2012-05
