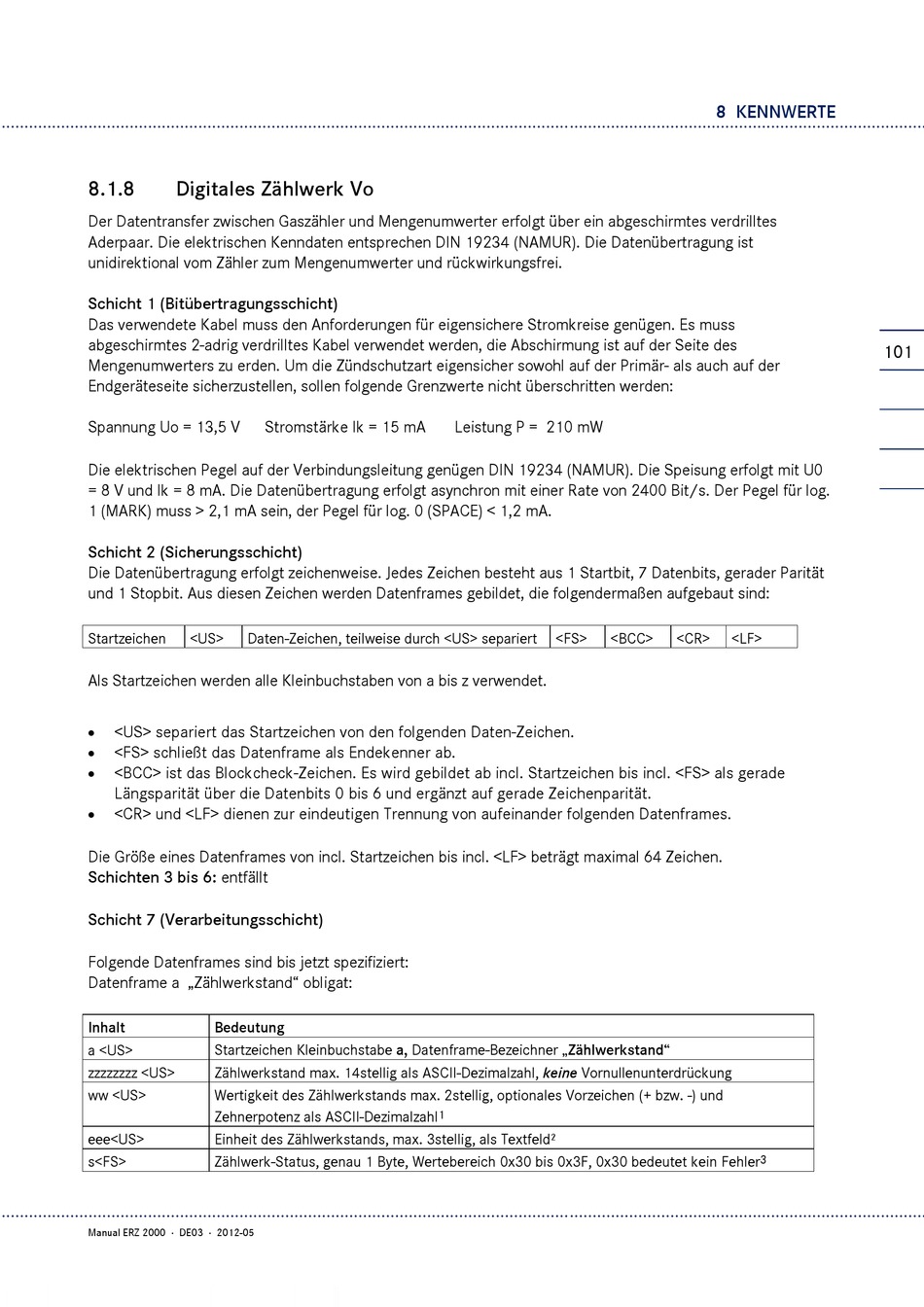

8.1.8
Der Datentransfer zwischen Gaszähler und Mengenumwerter erfolgt über ein abgeschirmtes verdrilltes
Aderpaar. Die elektrischen Kenndaten entsprechen DIN 19234 (NAMUR). Die Datenübertragung ist
unidirektional vom Zähler zum Mengenumwerter und rückwirkungsfrei.
Schicht 1 (Bitübertragungsschicht)
Das verwendete Kabel muss den Anforderungen für eigensichere Stromkreise genügen. Es muss
abgeschirmtes 2-adrig verdrilltes Kabel verwendet werden, die Abschirmung ist auf der Seite des
Mengenumwerters zu erden. Um die Zündschutzart eigensicher sowohl auf der Primär- als auch auf der
Endgeräteseite sicherzustellen, sollen folgende Grenzwerte nicht überschritten werden:
Spannung Uo = 13,5 V
Die elektrischen Pegel auf der Verbindungsleitung genügen DIN 19234 (NAMUR). Die Speisung erfolgt mit U0
= 8 V und Ik = 8 mA. Die Datenübertragung erfolgt asynchron mit einer Rate von 2400 Bit/s. Der Pegel für log.
1 (MARK) muss > 2,1 mA sein, der Pegel für log. 0 (SPACE) < 1,2 mA.
Schicht 2 (Sicherungsschicht)
Die Datenübertragung erfolgt zeichenweise. Jedes Zeichen besteht aus 1 Startbit, 7 Datenbits, gerader Parität
und 1 Stopbit. Aus diesen Zeichen werden Datenframes gebildet, die folgendermaßen aufgebaut sind:
Startzeichen
Als Startzeichen werden alle Kleinbuchstaben von a bis z verwendet.
<US> separiert das Startzeichen von den folgenden Daten-Zeichen.
<FS> schließt das Datenframe als Endekenner ab.
<BCC> ist das Blockcheck-Zeichen. Es wird gebildet ab incl. Startzeichen bis incl. <FS> als gerade
Längsparität über die Datenbits 0 bis 6 und ergänzt auf gerade Zeichenparität.
<CR> und <LF> dienen zur eindeutigen Trennung von aufeinander folgenden Datenframes.
Die Größe eines Datenframes von incl. Startzeichen bis incl. <LF> beträgt maximal 64 Zeichen.
Schichten 3 bis 6: entfällt
Schicht 7 (Verarbeitungsschicht)
Folgende Datenframes sind bis jetzt spezifiziert:
Datenframe a „Zählwerkstand" obligat:
Inhalt
a <US>
zzzzzzzz <US>
ww <US>
eee<US>
s<FS>
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
Digitales Zählwerk Vo
Stromstärke Ik = 15 mA
<US>
Daten-Zeichen, teilweise durch <US> separiert
Bedeutung
Startzeichen Kleinbuchstabe a, Datenframe-Bezeichner „Zählwerkstand"
Zählwerkstand max. 14stellig als ASCII-Dezimalzahl, keine Vornullenunterdrückung
Wertigkeit des Zählwerkstands max. 2stellig, optionales Vorzeichen (+ bzw. -) und
Zehnerpotenz als ASCII-Dezimalzahl
Einheit des Zählwerkstands, max. 3stellig, als Textfeld²
Zählwerk-Status, genau 1 Byte, Wertebereich 0x30 bis 0x3F, 0x30 bedeutet kein Fehler
Leistung P = 210 mW
<FS>
<BCC>
1
8 KENNWERTE
<CR>
<LF>
3
101
