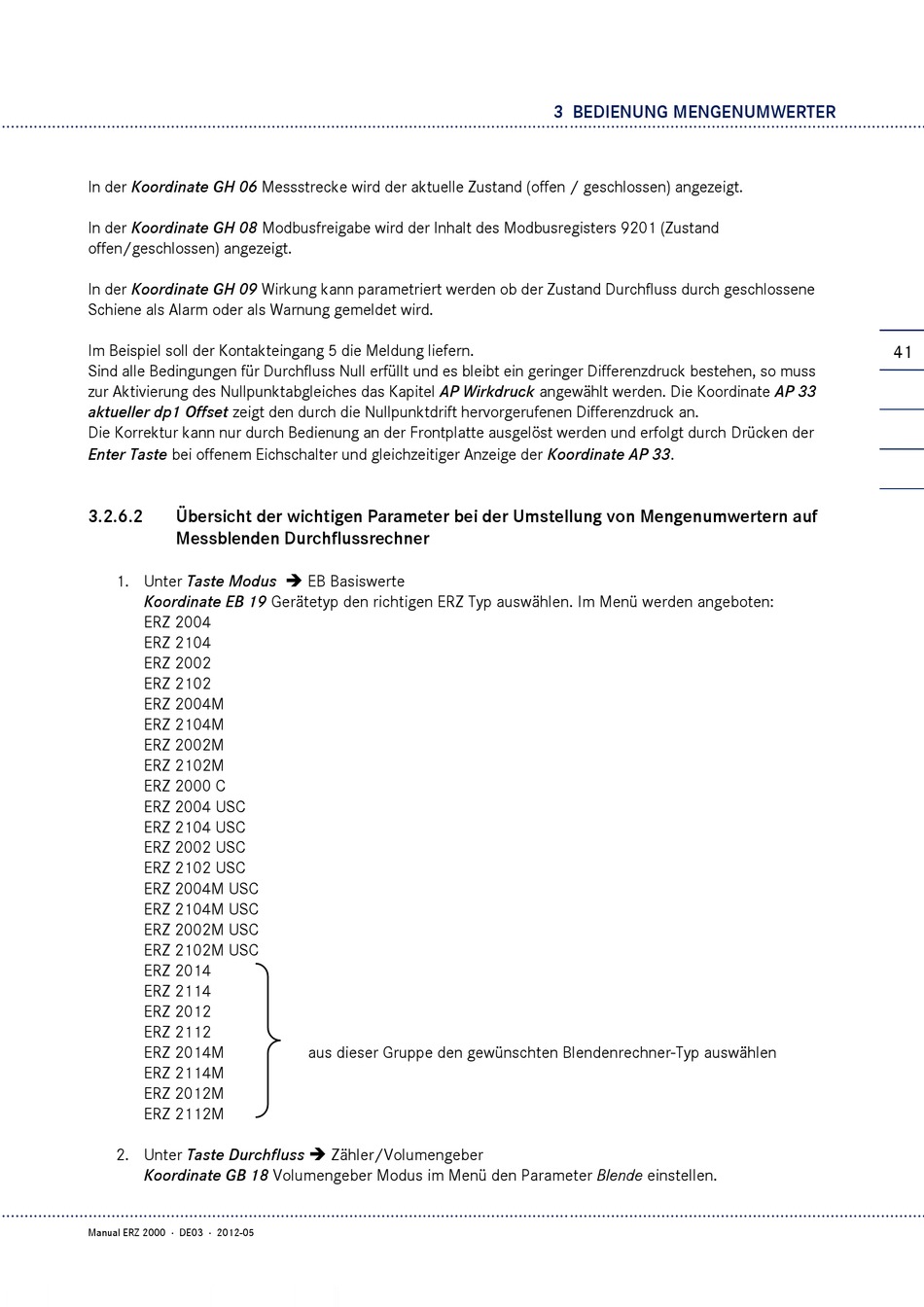

In der Koordinate GH 06 Messstrecke wird der aktuelle Zustand (offen / geschlossen) angezeigt.
In der Koordinate GH 08 Modbusfreigabe wird der Inhalt des Modbusregisters 9201 (Zustand
offen/geschlossen) angezeigt.
In der Koordinate GH 09 Wirkung kann parametriert werden ob der Zustand Durchfluss durch geschlossene
Schiene als Alarm oder als Warnung gemeldet wird.
Im Beispiel soll der Kontakteingang 5 die Meldung liefern.
Sind alle Bedingungen für Durchfluss Null erfüllt und es bleibt ein geringer Differenzdruck bestehen, so muss
zur Aktivierung des Nullpunktabgleiches das Kapitel AP Wirkdruck angewählt werden. Die Koordinate AP 33
aktueller dp1 Offset zeigt den durch die Nullpunktdrift hervorgerufenen Differenzdruck an.
Die Korrektur kann nur durch Bedienung an der Frontplatte ausgelöst werden und erfolgt durch Drücken der
Enter Taste bei offenem Eichschalter und gleichzeitiger Anzeige der Koordinate AP 33
3.2.6.2
1. Unter Taste Modus EB Basiswerte
Koordinate EB 19 Gerätetyp den richtigen ERZ Typ auswählen. Im Menü werden angeboten:
ERZ 2004
ERZ 2104
ERZ 2002
ERZ 2102
ERZ 2004M
ERZ 2104M
ERZ 2002M
ERZ 2102M
ERZ 2000 C
ERZ 2004 USC
ERZ 2104 USC
ERZ 2002 USC
ERZ 2102 USC
ERZ 2004M USC
ERZ 2104M USC
ERZ 2002M USC
ERZ 2102M USC
ERZ 2014
ERZ 2114
ERZ 2012
ERZ 2112
ERZ 2014M
ERZ 2114M
ERZ 2012M
ERZ 2112M
2. Unter Taste Durchfluss Zähler/Volumengeber
Koordinate GB 18 Volumengeber Modus im Menü den Parameter Blende einstellen.
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
Übersicht der wichtigen Parameter bei der Umstellung von Mengenumwertern auf
Messblenden Durchflussrechner
aus dieser Gruppe den gewünschten Blendenrechner-Typ auswählen
3 BEDIENUNG MENGENUMWERTER
.
41
