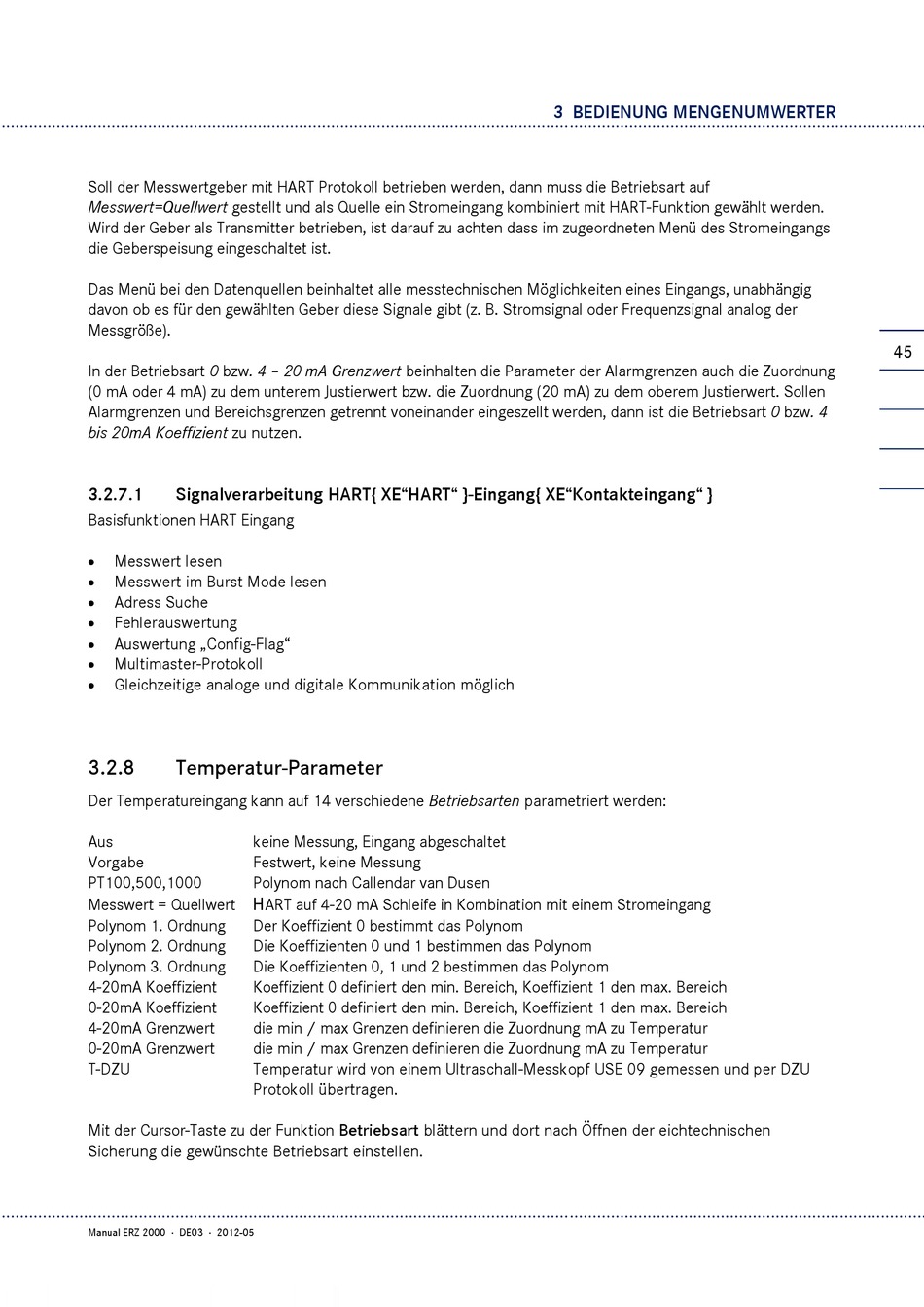

Soll der Messwertgeber mit HART Protokoll betrieben werden, dann muss die Betriebsart auf
Messwert=Quellwert gestellt und als Quelle ein Stromeingang kombiniert mit HART-Funktion gewählt werden.
Wird der Geber als Transmitter betrieben, ist darauf zu achten dass im zugeordneten Menü des Stromeingangs
die Geberspeisung eingeschaltet ist.
Das Menü bei den Datenquellen beinhaltet alle messtechnischen Möglichkeiten eines Eingangs, unabhängig
davon ob es für den gewählten Geber diese Signale gibt (z. B. Stromsignal oder Frequenzsignal analog der
Messgröße).
In der Betriebsart 0 bzw. 4 – 20 mA Grenzwert beinhalten die Parameter der Alarmgrenzen auch die Zuordnung
(0 mA oder 4 mA) zu dem unterem Justierwert bzw. die Zuordnung (20 mA) zu dem oberem Justierwert. Sollen
Alarmgrenzen und Bereichsgrenzen getrennt voneinander eingeszellt werden, dann ist die Betriebsart 0 bzw. 4
bis 20mA Koeffizient zu nutzen.
3.2.7.1
Basisfunktionen HART Eingang
Messwert lesen
Messwert im Burst Mode lesen
Adress Suche
Fehlerauswertung
Auswertung „Config-Flag"
Multimaster-Protokoll
Gleichzeitige analoge und digitale Kommunikation möglich
3.2.8
Der Temperatureingang kann auf 14 verschiedene Betriebsarten parametriert werden:
Aus
Vorgabe
PT100,500,1000
Messwert = Quellwert
Polynom 1. Ordnung
Polynom 2. Ordnung
Polynom 3. Ordnung
4-20mA Koeffizient
0-20mA Koeffizient
4-20mA Grenzwert
0-20mA Grenzwert
T-DZU
Mit der Cursor-Taste zu der Funktion Betriebsart blättern und dort nach Öffnen der eichtechnischen
Sicherung die gewünschte Betriebsart einstellen.
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
Signalverarbeitung HART{ XE"HART" }-Eingang{ XE"Kontakteingang" }
Temperatur-Parameter
keine Messung, Eingang abgeschaltet
Festwert, keine Messung
Polynom nach Callendar van Dusen
H
ART auf 4-20 mA Schleife in Kombination mit einem Stromeingang
Der Koeffizient 0 bestimmt das Polynom
Die Koeffizienten 0 und 1 bestimmen das Polynom
Die Koeffizienten 0, 1 und 2 bestimmen das Polynom
Koeffizient 0 definiert den min. Bereich, Koeffizient 1 den max. Bereich
Koeffizient 0 definiert den min. Bereich, Koeffizient 1 den max. Bereich
die min / max Grenzen definieren die Zuordnung mA zu Temperatur
die min / max Grenzen definieren die Zuordnung mA zu Temperatur
Temperatur wird von einem Ultraschall-Messkopf USE 09 gemessen und per DZU
Protokoll übertragen.
3 BEDIENUNG MENGENUMWERTER
