11.2.5.4
ERZ 2000
Die Frequenzeingänge 5, 6, 7 und 8 werden vom System gemultiplext, deshalb ist darauf zu achten, dass die
Geber lückenlos d.h. der Reihe nach angeschlossen sind.
11.2.5.5
ERZ 2000
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05

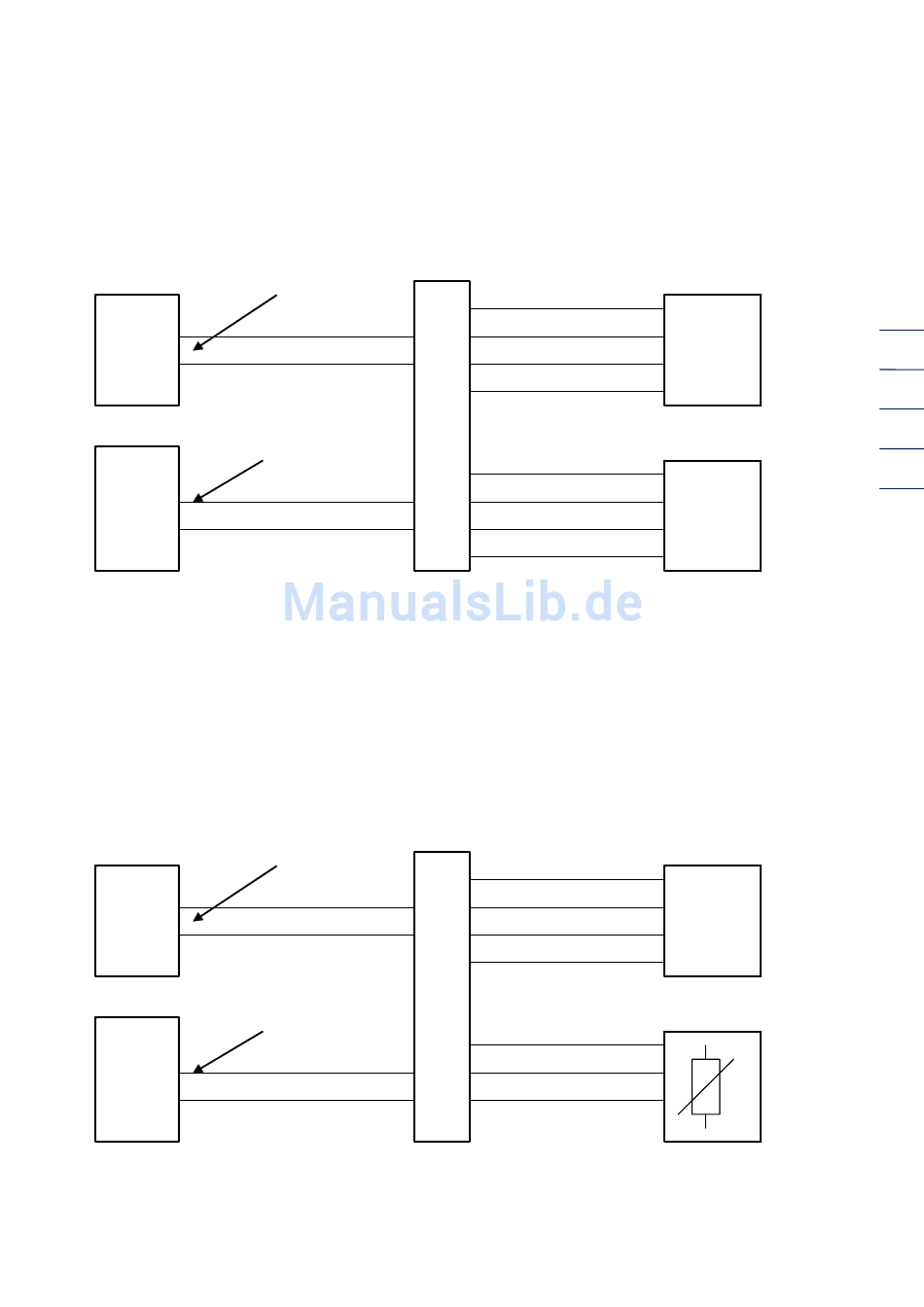

Eingang Normdichte Messumformer, Typ NDG 08
Freie Zuordnung
zu den Steckern
X8 und X9
Freie Zuordnung
zu den Steckern
X8 und X9
Eingang Schallgeschwindigkeits Messumformer, Typ VOS 07
Freie Zuordnung
zu den Steckern
X8 und X9
Freie Zuordnung
zu den Steckern
X5 und X6
Baugruppenträger
mit Ex-Verstärker
Baugruppenträger
mit Ex-Verstärker
11 ELEKTRISCHE ANSCHLÜSSE
Frequenz NDG 08
Messgeber
+
-
GND
Signal
Frequenz NDG 08
Referenzgeber
+
-
GND
Signal
Frequenzgeber
VOS 07
+
-
GND
Signal
PT 100
Dreileiteranschluss
131
