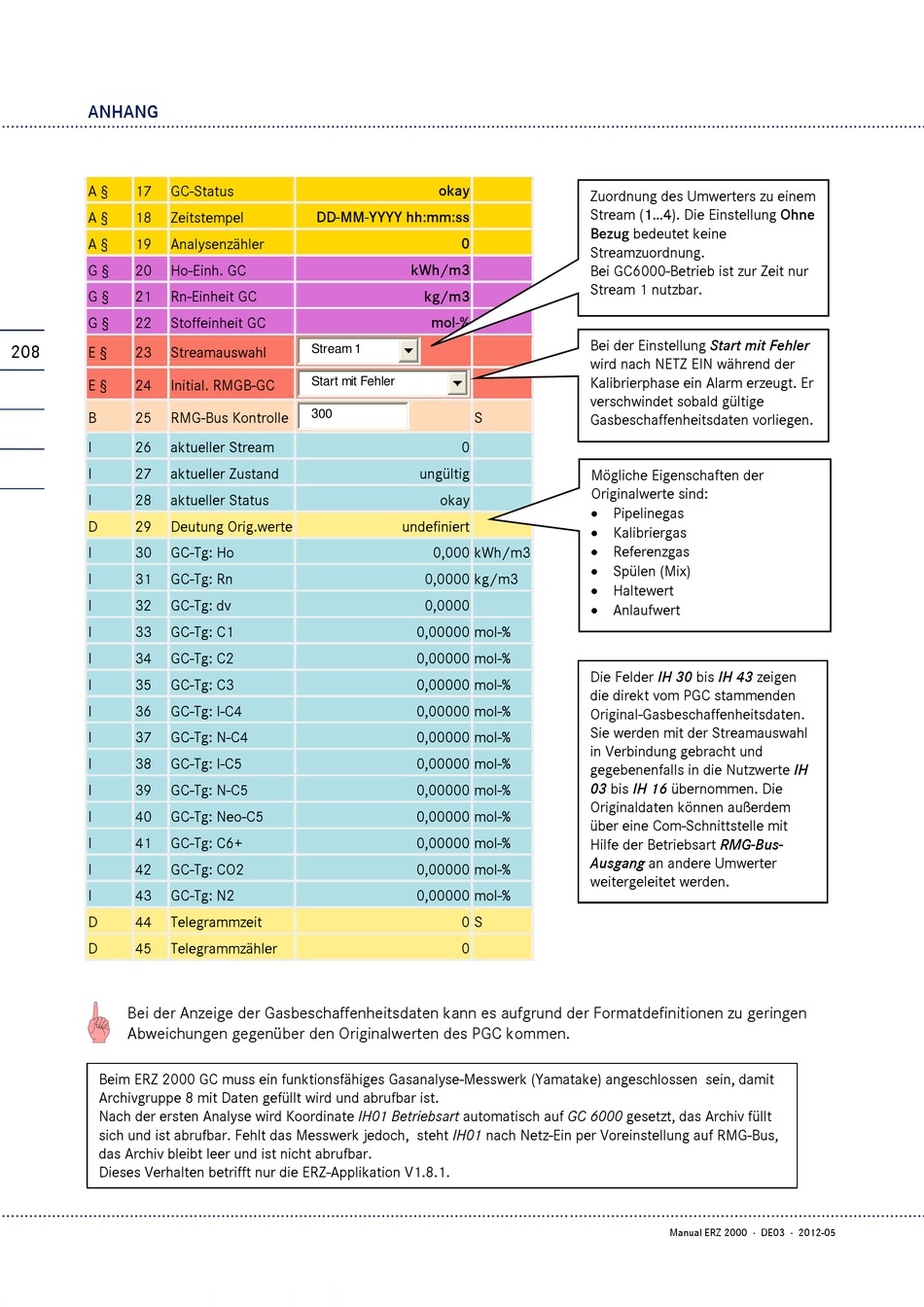

ANHANG
...........................................................................................................................................................................................................
A §
17
GC-Status
A §
18
Zeitstempel
A §
19
Analysenzähler
G §
20
Ho-Einh. GC
G §
21
Rn-Einheit GC
G §
22
Stoffeinheit GC
208
E §
23
Streamauswahl
E §
24
Initial. RMGB-GC
B
25
RMG-Bus Kontrolle
I
26
aktueller Stream
I
27
aktueller Zustand
I
28
aktueller Status
D
29
Deutung Orig.werte
I
30
GC-Tg: Ho
I
31
GC-Tg: Rn
I
32
GC-Tg: dv
I
33
GC-Tg: C1
I
34
GC-Tg: C2
I
35
GC-Tg: C3
I
36
GC-Tg: I-C4
I
37
GC-Tg: N-C4
I
38
GC-Tg: I-C5
I
39
GC-Tg: N-C5
I
40
GC-Tg: Neo-C5
I
41
GC-Tg: C6+
I
42
GC-Tg: CO2
I
43
GC-Tg: N2
D
44
Telegrammzeit
D
45
Telegrammzähler
Bei der Anzeige der Gasbeschaffenheitsdaten kann es aufgrund der Formatdefinitionen zu geringen
Abweichungen gegenüber den Originalwerten des PGC kommen.
Beim ERZ 2000 GC muss ein funktionsfähiges Gasanalyse-Messwerk (Yamatake) angeschlossen sein, damit
Archivgruppe 8 mit Daten gefüllt wird und abrufbar ist.
Nach der ersten Analyse wird Koordinate IH01 Betriebsart automatisch auf GC 6000 gesetzt, das Archiv füllt
sich und ist abrufbar. Fehlt das Messwerk jedoch, steht IH01 nach Netz-Ein per Voreinstellung auf RMG-Bus,
das Archiv bleibt leer und ist nicht abrufbar.
Dieses Verhalten betrifft nur die ERZ-Applikation V1.8.1.
...........................................................................................................................................................................................................
okay
DD-MM-YYYY hh:mm:ss
0
kWh/m3
kg/m3
mol-%
Stream 1
Start mit Fehler
300
S
0
ungültig
okay
undefiniert
0,000 kWh/m3
0,0000 kg/m3
0,0000
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0,00000 mol-%
0 S
0
Zuordnung des Umwerters zu einem
Stream (1...4). Die Einstellung Ohne
Bezug bedeutet keine
Streamzuordnung.
Bei GC6000-Betrieb ist zur Zeit nur
Stream 1 nutzbar.
Bei der Einstellung Start mit Fehler
wird nach NETZ EIN während der
Kalibrierphase ein Alarm erzeugt. Er
verschwindet sobald gültige
Gasbeschaffenheitsdaten vorliegen.
Mögliche Eigenschaften der
Originalwerte sind:
Pipelinegas
Kalibriergas
Referenzgas
Spülen (Mix)
Haltewert
Anlaufwert
Die Felder IH 30 bis IH 43 zeigen
die direkt vom PGC stammenden
Original-Gasbeschaffenheitsdaten.
Sie werden mit der Streamauswahl
in Verbindung gebracht und
gegebenenfalls in die Nutzwerte IH
03 bis IH 16 übernommen. Die
Originaldaten können außerdem
über eine Com-Schnittstelle mit
Hilfe der Betriebsart RMG-Bus-
Ausgang an andere Umwerter
weitergeleitet werden.
