11 ELEKTRISCHE ANSCHLÜSSE
...........................................................................................................................................................................................................
11.2.4

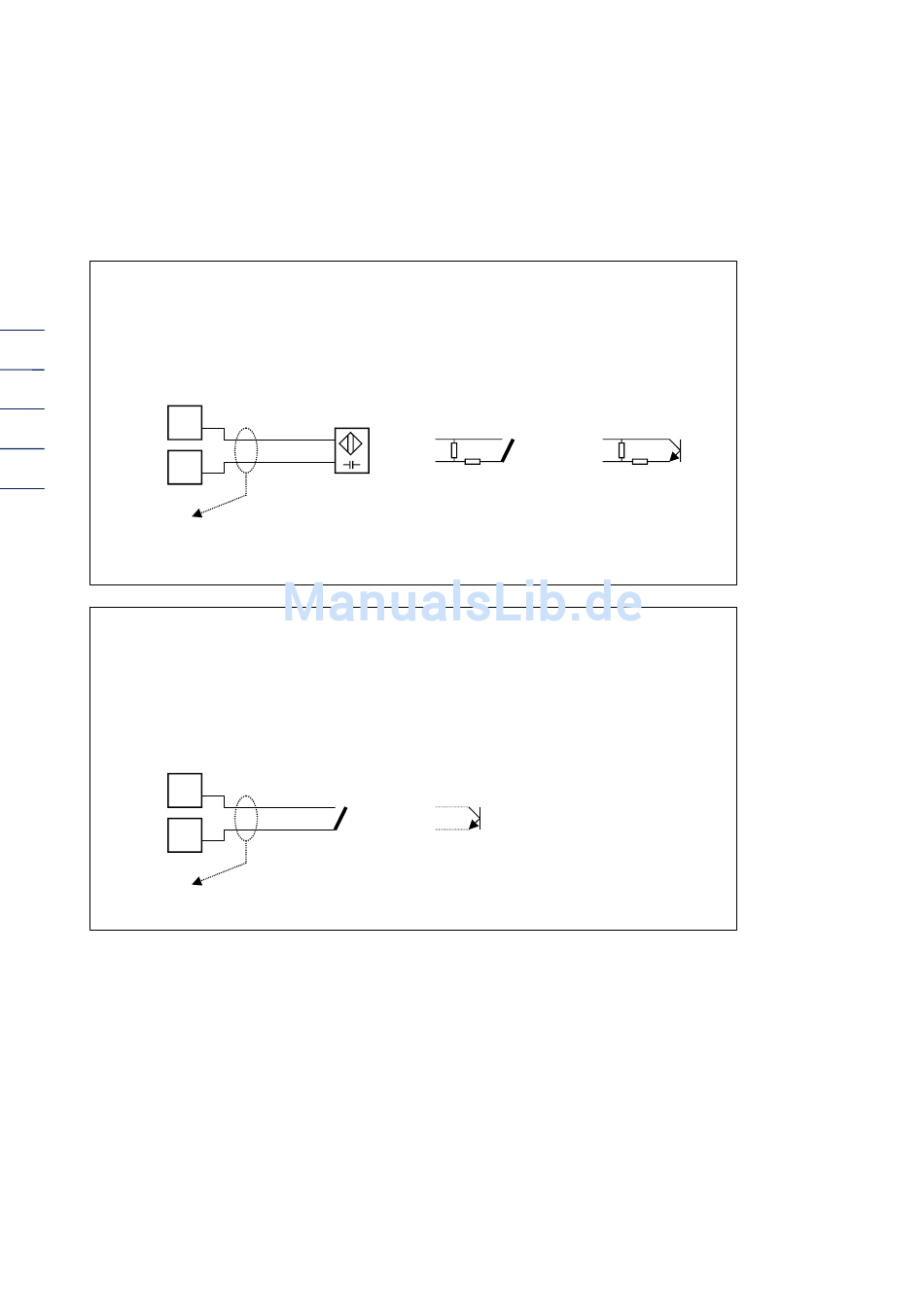

Volumengeber NAMUR Sensor oder Schalter mit Leitungs-Überwachung
einstellbare Betriebsarten:
Standard NAMUR
Werkseinstellung RMG
Manuelle Verstellung
128
Schirm an Geräterückwand
auf Klemmschiene legen
Volumengeber Schalter ohne Leitungs-Überwachung
Reed-Schalter oder Transistor / Standard NAMUR Einstellung
Schirm an Geräterückwand
auf Klemmschiene legen
...........................................................................................................................................................................................................
Ex-Eingang NAMUR-Signale: Anschlussmöglichkeiten am Beispiel des
Messeingangs
=> die Karte stellt sich auf die standardisierten NAMUR Pegel ein
=> die Karte stellt sich auf optimierte Pegel für den TRZ 03 ein
=> die eingestellten Pegel können manuell verändert werden
NAMUR
Geber
+
+
-
-
Mess
Kanal
Reed
Schalter
+
+
-
-
Reed
Schalter
10 k
3,3 k
10 k
Elektron.
Schalter
Elektron.
Schalter
3,3 k
Manual ERZ 2000 · DE03 · 2012-05
