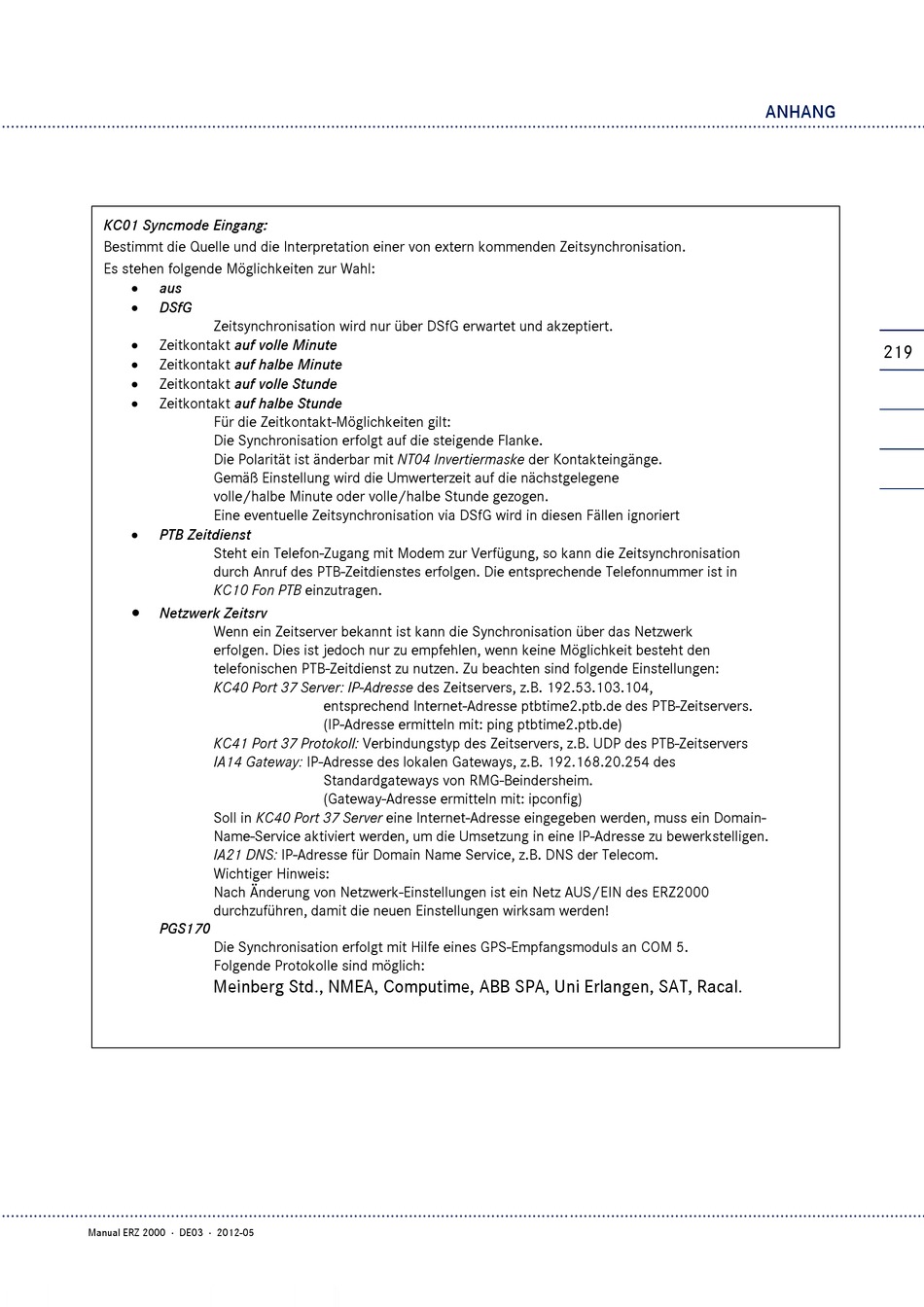

KC01 Syncmode Eingang:
Bestimmt die Quelle und die Interpretation einer von extern kommenden Zeitsynchronisation.
Es stehen folgende Möglichkeiten zur Wahl:
aus
DSfG
Zeitkontakt auf volle Minute
Zeitkontakt auf halbe Minute
Zeitkontakt auf volle Stunde
Zeitkontakt auf halbe Stunde
PTB Zeitdienst
Netzwerk Zeitsrv
PGS170
...........................................................................................................................................................................................................
Manual ERZ 2000 · DE03 · 2012-05
Zeitsynchronisation wird nur über DSfG erwartet und akzeptiert.
Für die Zeitkontakt-Möglichkeiten gilt:
Die Synchronisation erfolgt auf die steigende Flanke.
Die Polarität ist änderbar mit NT04 Invertiermaske der Kontakteingänge.
Gemäß Einstellung wird die Umwerterzeit auf die nächstgelegene
volle/halbe Minute oder volle/halbe Stunde gezogen.
Eine eventuelle Zeitsynchronisation via DSfG wird in diesen Fällen ignoriert
Steht ein Telefon-Zugang mit Modem zur Verfügung, so kann die Zeitsynchronisation
durch Anruf des PTB-Zeitdienstes erfolgen. Die entsprechende Telefonnummer ist in
KC10 Fon PTB einzutragen.
Wenn ein Zeitserver bekannt ist kann die Synchronisation über das Netzwerk
erfolgen. Dies ist jedoch nur zu empfehlen, wenn keine Möglichkeit besteht den
telefonischen PTB-Zeitdienst zu nutzen. Zu beachten sind folgende Einstellungen:
KC40 Port 37 Server: IP-Adresse des Zeitservers, z.B. 192.53.103.104,
entsprechend Internet-Adresse ptbtime2.ptb.de des PTB-Zeitservers.
(IP-Adresse ermitteln mit: ping ptbtime2.ptb.de)
KC41 Port 37 Protokoll: Verbindungstyp des Zeitservers, z.B. UDP des PTB-Zeitservers
IA14 Gateway: IP-Adresse des lokalen Gateways, z.B. 192.168.20.254 des
Standardgateways von RMG-Beindersheim.
(Gateway-Adresse ermitteln mit: ipconfig)
Soll in KC40 Port 37 Server eine Internet-Adresse eingegeben werden, muss ein Domain-
Name-Service aktiviert werden, um die Umsetzung in eine IP-Adresse zu bewerkstelligen.
IA21 DNS: IP-Adresse für Domain Name Service, z.B. DNS der Telecom.
Wichtiger Hinweis:
Nach Änderung von Netzwerk-Einstellungen ist ein Netz AUS/EIN des ERZ2000
durchzuführen, damit die neuen Einstellungen wirksam werden!
Die Synchronisation erfolgt mit Hilfe eines GPS-Empfangsmoduls an COM 5.
Folgende Protokolle sind möglich:
Meinberg Std., NMEA, Computime, ABB SPA, Uni Erlangen, SAT, Racal.
ANHANG
219
