Erste Schritte / Bedienung; Systemübersicht - RMG Flow Computer Serie ERZ 2000 Bedienungsanleitung

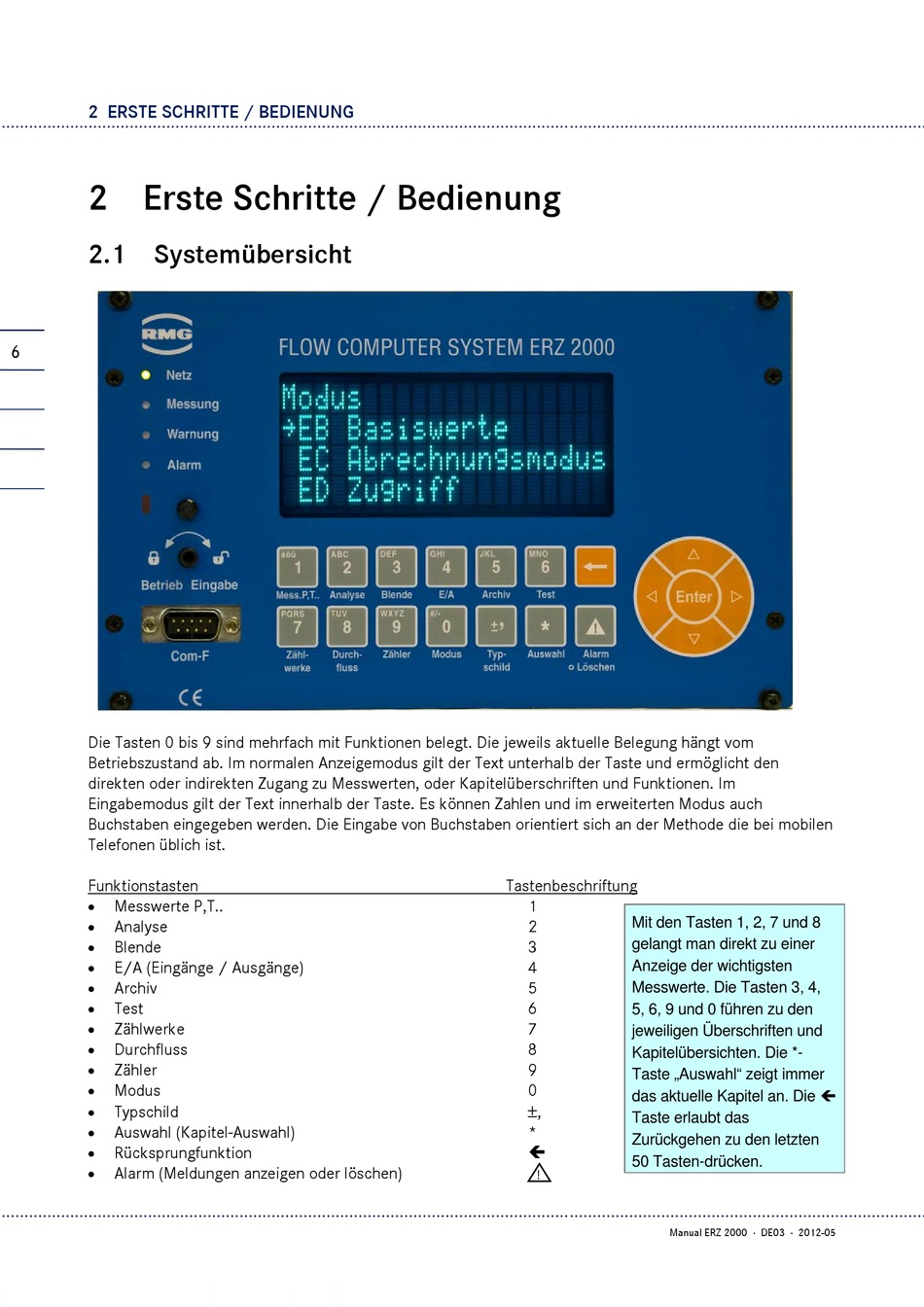

2 ERSTE SCHRITTE / BEDIENUNG

...........................................................................................................................................................................................................
2 Erste Schritte / Bedienung
2.1 Systemübersicht
6
Die Tasten 0 bis 9 sind mehrfach mit Funktionen belegt. Die jeweils aktuelle Belegung hängt vom
Betriebszustand ab. Im normalen Anzeigemodus gilt der Text unterhalb der Taste und ermöglicht den
direkten oder indirekten Zugang zu Messwerten, oder Kapitelüberschriften und Funktionen. Im
Eingabemodus gilt der Text innerhalb der Taste. Es können Zahlen und im erweiterten Modus auch
Buchstaben eingegeben werden. Die Eingabe von Buchstaben orientiert sich an der Methode die bei mobilen
Telefonen üblich ist.
Funktionstasten
 Messwerte P,T..
 Analyse
 Blende
 E/A (Eingänge / Ausgänge)
 Archiv
 Test
 Zählwerke
 Durchfluss
 Zähler
 Modus
 Typschild
 Auswahl (Kapitel-Auswahl)
 Rücksprungfunktion
 Alarm (Meldungen anzeigen oder löschen)
...........................................................................................................................................................................................................
Tastenbeschriftung
1
Mit den Tasten 1, 2, 7 und 8
2
3
gelangt man direkt zu einer
4
Anzeige der wichtigsten
5
Messwerte. Die Tasten 3, 4,
6
5, 6, 9 und 0 führen zu den
7
jeweiligen Überschriften und
8
Kapitelübersichten. Die *-
9
Taste „Auswahl" zeigt immer
0
das aktuelle Kapitel an. Die 
,
Taste erlaubt das
*
Zurückgehen zu den letzten

50 Tasten-drücken.
!
Manual ERZ 2000 · DE03 · 2012-05
