3 BEDIENUNG MENGENUMWERTER
...........................................................................................................................................................................................................

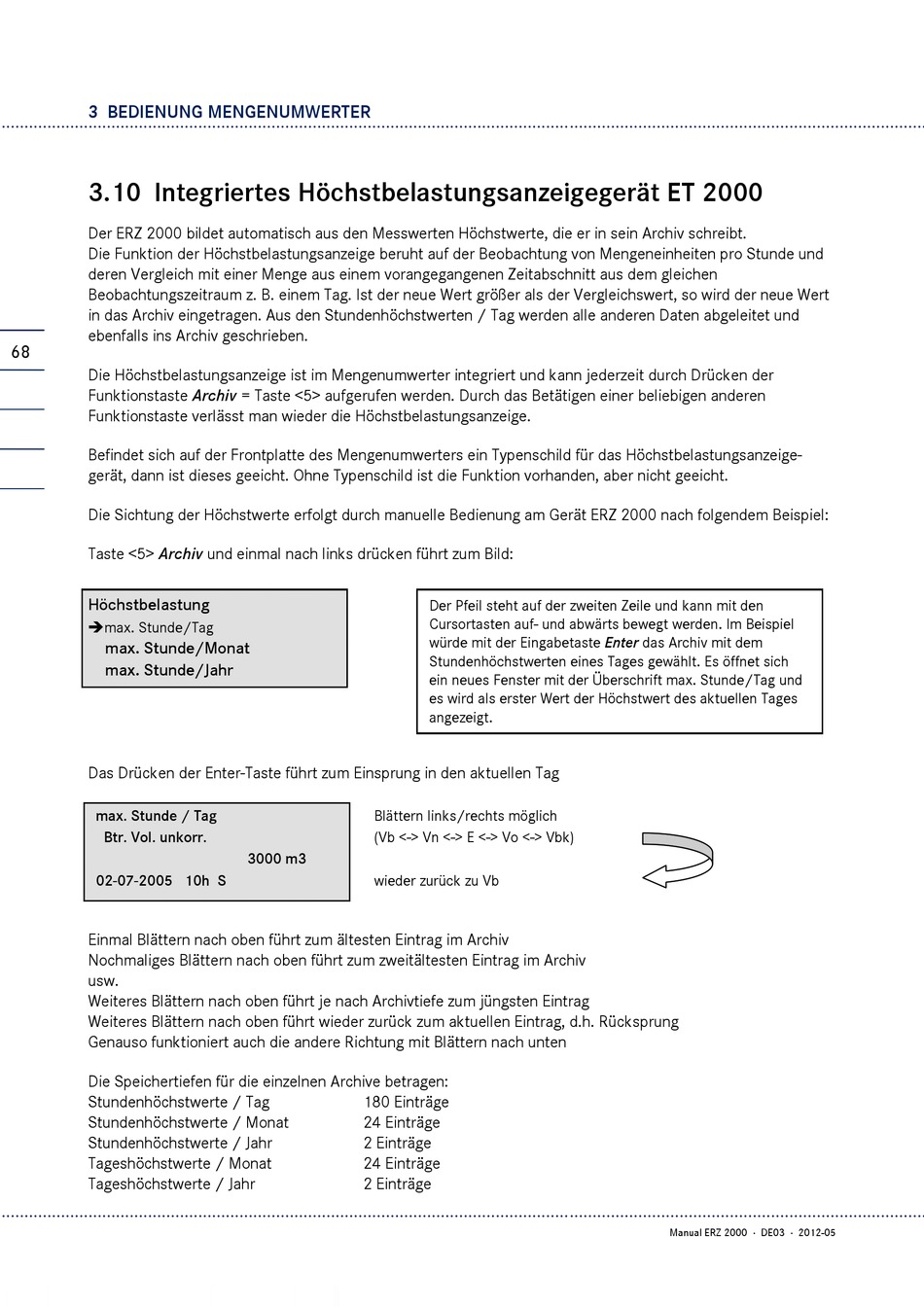

3.10 Integriertes Höchstbelastungsanzeigegerät ET 2000
Der ERZ 2000 bildet automatisch aus den Messwerten Höchstwerte, die er in sein Archiv schreibt.
Die Funktion der Höchstbelastungsanzeige beruht auf der Beobachtung von Mengeneinheiten pro Stunde und
deren Vergleich mit einer Menge aus einem vorangegangenen Zeitabschnitt aus dem gleichen
Beobachtungszeitraum z. B. einem Tag. Ist der neue Wert größer als der Vergleichswert, so wird der neue Wert
in das Archiv eingetragen. Aus den Stundenhöchstwerten / Tag werden alle anderen Daten abgeleitet und
ebenfalls ins Archiv geschrieben.
68
Die Höchstbelastungsanzeige ist im Mengenumwerter integriert und kann jederzeit durch Drücken der
Funktionstaste Archiv = Taste <5> aufgerufen werden. Durch das Betätigen einer beliebigen anderen
Funktionstaste verlässt man wieder die Höchstbelastungsanzeige.
Befindet sich auf der Frontplatte des Mengenumwerters ein Typenschild für das Höchstbelastungsanzeige-
gerät, dann ist dieses geeicht. Ohne Typenschild ist die Funktion vorhanden, aber nicht geeicht.
Die Sichtung der Höchstwerte erfolgt durch manuelle Bedienung am Gerät ERZ 2000 nach folgendem Beispiel:
Taste <5> Archiv und einmal nach links drücken führt zum Bild:
Höchstbelastung
max. Stunde/Tag
max. Stunde/Monat
max. Stunde/Jahr
Das Drücken der Enter-Taste führt zum Einsprung in den aktuellen Tag
max. Stunde / Tag
Btr. Vol. unkorr.
02-07-2005 10h S
Einmal Blättern nach oben führt zum ältesten Eintrag im Archiv
Nochmaliges Blättern nach oben führt zum zweitältesten Eintrag im Archiv
usw.
Weiteres Blättern nach oben führt je nach Archivtiefe zum jüngsten Eintrag
Weiteres Blättern nach oben führt wieder zurück zum aktuellen Eintrag, d.h. Rücksprung
Genauso funktioniert auch die andere Richtung mit Blättern nach unten
Die Speichertiefen für die einzelnen Archive betragen:
Stundenhöchstwerte / Tag
Stundenhöchstwerte / Monat
Stundenhöchstwerte / Jahr
Tageshöchstwerte / Monat
Tageshöchstwerte / Jahr
...........................................................................................................................................................................................................
Blättern links/rechts möglich
(Vb <-> Vn <-> E <-> Vo <-> Vbk)
3000 m3
wieder zurück zu Vb
180 Einträge
24 Einträge
2 Einträge
24 Einträge
2 Einträge
Der Pfeil steht auf der zweiten Zeile und kann mit den
Cursortasten auf- und abwärts bewegt werden. Im Beispiel
würde mit der Eingabetaste Enter das Archiv mit dem
Stundenhöchstwerten eines Tages gewählt. Es öffnet sich
ein neues Fenster mit der Überschrift max. Stunde/Tag und
es wird als erster Wert der Höchstwert des aktuellen Tages
angezeigt.
Manual ERZ 2000 · DE03 · 2012-05
