3 BEDIENUNG MENGENUMWERTER
...........................................................................................................................................................................................................
3.3.2
Beispiel: Kontrollzähler 1 (Volumenpulse) mit Impulsausgang 2
56
Zur Aktivierung der Kontrollzähler gibt es keine spezielle Betriebsart.
Sie werden von den entsprechenden Frequenzeingängen gespeist und sind aktiv, wenn
eine Kontrollbewertung ungleich Null parametriert ist und am Eingang Pulse eintreffen.
...........................................................................................................................................................................................................

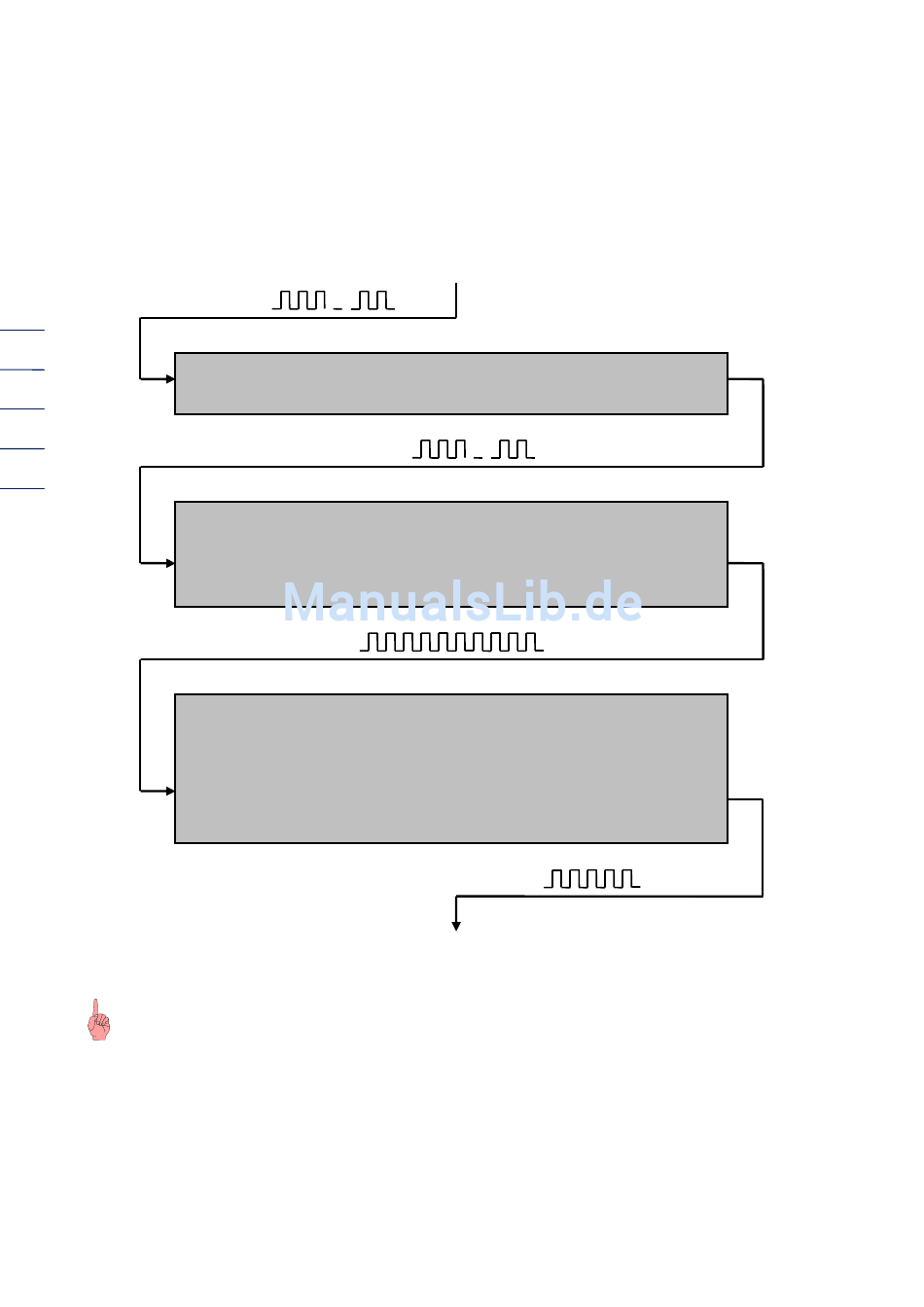

Kontrollzähler mit Impulsausgang verknüpfen
1000 Pulse
NL Frequenzeingang 1
NL Kontrollzähler 1
NL03 Eing. Impulse x NL10 Kontrollbewertung = NL08 Kontrollzähler
MG Impulsausgang 2
MG19 Transit = Kontrollzähler 1
MG10 Zuordnung Messwert = Transit
NL08 Kontrollzähler / MG13 Wertigkeit = MG01 Zähler
1000 Pulse
(z.B. 0,01)
10 Pulse
(z.B. 2)
5 Pulse
X8-7,8
