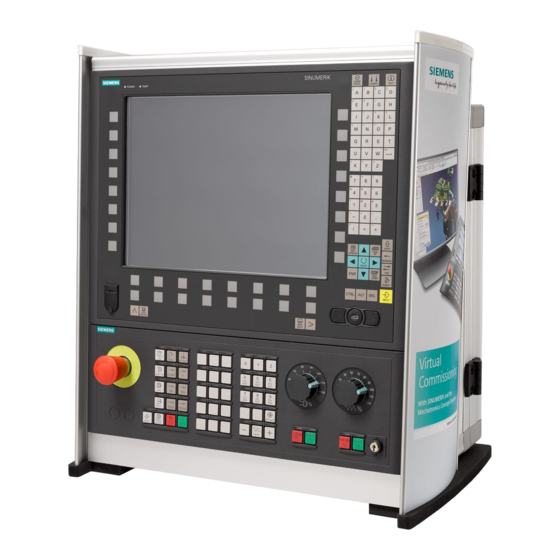

Seite 1 Übersicht der Systemfehler-Alarme Übersicht der Alarme SINUMERIK 840D/840Di/810D SIMODRIVE 611digital Liste der Aktionsnummern Fehlercodes des Alarms 300500 Systemreaktionen bei Alarmen Anhang Diagnosehandbuch Gültig für Steuerung SINUMERIK 840D SINUMERIK 840DE (Exportvariante) SINUMERIK 840Di SINUMERIK 840DiE (Exportvariante) SINUMERIK 810D SINUMERIK 810DE (Exportvariante)
Seite 2: Kennzeichnung Des Status In Der Spalte "Bemerkung"
11/2006 6FC5298-7AA20-0AP3 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnun- gen in dieser Druckschrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3 Es können in der Steuerung weitere, in dieser Dokumentation nicht erläuterte Funktionen ablauffähig sein. Es besteht jedoch kein Anspruch auf diese Funktio- nen bei der Neulieferung bzw. im Servicefall. © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 4 A&D Technical Support Tel.: +1 423 262 2522 Fax: +1 423 262 2289 Internet: http://www.siemens.com/automation/support-request E-Mail: mailto:adsupport@siemens.com Hinweis Landesspezifische Telefonnummern für technische Beratung finden Sie im Inter- net: http://www.siemens.com/automation/service&support © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 5 (NCK), der PLC sowie den Antrieben SIMODRIVE 611D. Weitere Alarme aus den Bereichen HMI/MMC (Man Machine Communication) können auftreten. Sie werden durch selbsterklärende Alarmzeilen dem Anwender an der Bedientafel bekannt gemacht. © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 6 030 000 - 099 999 Funktionale Alarme 060 000 - 064 999 Zyklenalarme SIEMENS 065 000 - 069 999 Zyklenalarme Anwender 070 000 - 079 999 Compilezyklen Hersteller und OEM © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 7 1) Nähere Informationen erhalten Sie über die Diagnosefunktion (Diagnosepuffer) von SIMATIC STEP 7. 2) Die PLC-Alarme im Bereich 500000 - 899999 werden vom Maschinen-Hersteller projektiert und be- schrieben. © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 8 Stufe verwendet. Wenn in einem Warnhinweis mit dem Warn- dreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens AG 2006 All Rights Reserved viii SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 9 Personal im Sinne der sicherheitstechnischen Hinweise dieser Dokumentation sind Personen, die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu neh- men, zu erden und zu kennzeichnen. © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 13: Übersicht Der Systemfehler-Alarme
Tel.: 0180 / 5050 - 222 (Deutschland) Fax: 0180 / 5050 - 223 Tel.: +49 -180 / 5050 - 222 (Ausland) Fax: +49 -180 / 5050 - 223 © Siemens AG 2006 All Rights Reserved 1-13 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 15: Übersicht Der Alarme
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens A&D MC, Hotline - Tel 0180 / 5050 - 222 (Deutschland) - Fax 0180 / 5050 - 223 - Tel +49-180 / 5050 - 222 (Ausland) - Fax +49-180 / 5050 - 223 - email techsupport@ad.siemens.de...
Seite 16: Alarmreaktion Zum Nck-Alarm Falsch Projektiert
BAG nicht betriebsbereit. Kanal nicht betriebsbereit. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: 1002...
Seite 17 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Steuerung AUS - EIN schalten. setzung: 1010 Kanal %1 Systemfehler %2 Aktion %3<ALNX>...
Seite 18 Mit diesen Alarm werden interne Fehlerzustaende angezeigt, die im Zusammenhang mit der uebergebenen Fehlernummer Aufschluss ueber die Fehlerursache und den Fehlerort geben. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: 1013...
Seite 19 Lokale Alarmreaktion. Kanal nicht betriebsbereit. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: 1017...
Seite 20 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Alarmreaktions-Verzögerung wird aufgehoben. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: 1019...
Seite 21: Keine Gueltige Firmware
Erläuterung: Keine Memory Card oder Memory Card ohne gueltige Firmware (Lizenz) gesteckt. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel./Fax: siehe Alarm 1000) Programmfort Steuerung AUS - EIN schalten. setzung: 1160 Assertionsfehler in %1: %2...
Seite 22: Lebenszeichenueberwachung Plc
Wochen auszutauschen. Danach kann bei hoher Stromaufnahme der zu puffernden RAMs die Alarmgrenze von 2,4 - 2,6 V unterschritten werden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-22 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 23 Der Temperatursensor hat die Ansprechschwelle von 60 Grad C +/- 2,5 Grad C erreicht. Reaktion: Alarmanzeige. Abhilfe: Für das Zurückschalten des Sensors ist eine Temperaturverminderung von 7 Grad C erforderlich. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-23 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 24: Hw-Modul Fuer Die Kommunikation Zum Digitalisier-Geraet Nicht Vorhanden
Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Kommunikationsmodul stecken oder Kanal- Zuordnung zuruecknehmen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-24 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 25 Kanal nicht betriebsbereit. Abhilfe: Schnelles Nibbeln und Stanzen wird nur auf einer NCU unterstuetzt. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-25 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 26 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Alarmreaktions-Verzögerung wird aufgehoben. Abhilfe: siehe $MN_REBOOT_DELAY_TIME und $MN_SUPPRESS_ALARM_MASK Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-26 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 27 Bitte das Autorisierte Personal/Service benachrichtigen. Die Indizes der im Kanal verwendeten Maschinenachsen muessen ohne Luecken in die Tabelle $MC_AXCONF_MACHAX_USED eingetragen werden. Kanalachsluecken muessen mit $MN_ENABLE_CHAN_AX_GAP freigeschaltet werden. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-27 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 28 Masterkanal fuer die Achsen vorgeben, die durch das NC-Programm wechselweise dem einen oder dem anderen Kanal zugeordnet werden sollen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-28 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 29 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. MD 20070: AXCONF_MACHAX_USED und/oder MD 30550: AXCONF_ASSIGN_MASTER_CHAN korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-29 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 30 NC nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: $MC_AXCONF_MACHAX_USED anpassen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-30 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 31 - Maschinenachsen: AXCONF_MACHAX_NAME_TAB - Eulerwinkel: EULER_ANGLE_NAME_TAB - Normalenvektoren: NORMAL_VECTOR_NAME_TAB - Richtungsvektoren: 10640 DIR_VECTOR_NAME_TAB - Interpolationsparameter: 10650 IPO_PARAM_NAME_TAB - Zwischenpunktkoordinaten: 10660 INTERMEDIATE_POINT_NAME_TAB Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-31 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 32 NC nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Korrekte Bezeichner verwenden Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-32 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 33 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Korrekte, eindeutige Zuordung der Achsen vornehmen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-33 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 34 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Korrekte und vollstaendige Zuordung der Containerplaetze vornehmen. Pruefung der Maschinendaten MC_AXCONF_MACHAX_USED und MN_AXCONF_LOGIC_MACHAX_TAB Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-34 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 35 Zeichenfolge waehlen, die im System noch nicht verwendet wird (max. 32 Zeichen). Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-35 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 36 Programm muss mit Reset abgebrochen werden bzw. die Programmablaeufe (NCUs, Kanaele) muessen so synchronisiert werden, dass nur ein Achscontainer-Switch zu einer Zeit aktiv ist. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-36 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 37: Achsconfiguration Fehlerhaft Wegen Fehlender Achscontainer Maschinendaten
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Korrekte und vollstaendige Zuordung der logische-Achsschicht vornehmen. Pruefung der Maschinendaten MC_AXCONF_MACHAX_USED und MN_AXCONF_LOGIC_MACHAX_TAB Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-37 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 38: Achtung: Md %1 Wurde Auch Fuer Die Anderen Achsen Des Achscontainers %2 Geaendert
2-achsiger Bearbeitung, z.B. bei Drehmaschinen), ist zusaetzlich im kanalspezifischen MD 20050 AXCONF_GEOAX_ASSIGN_TAB fuer die entsprechende Geometrieachse die Kanalachse 0 einzutragen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-38 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 39 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Betrachtung und Beseitigung der anderen Alarme und erneutes Starten der Steuerung Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-39 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 40 - Funktion FAST-IPO-LINK in MN_MM_NCU_LINK_MASK aktivieren - oder keine unterschiedliche Ipo- bzw. Lagereglertaktzeiten auf den NCUs setzen (siehe MN_IPO_SYSCLOCK_TIME_RATIO und MN_POSCTRL_SYSCLOCK_TIME_RATIO). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-40 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 41 BAG nicht betriebsbereit, wirkt auch auf Einzelachsen NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Verwendung der angegebenen Maschinendaten korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-41 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 42 Die auf Flash geretteten Anwenderdaten wurden in den SRAM geladen. Reaktion: Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Eigene Maschinendaten neu laden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-42 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 43: Gepufferter Speicher Wurde Aus Sicherungskopie Restauriert (Moeglicher Datenverlust!)
MD-Files angezeigt, muss der Download mit einem neuerlichen NCK-Hochlauf des NCK wiederholt werden. (Es stehen normierungsabhaengige Maschinendaten im File vor den Normierungsfaktoren). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-43 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 44: Position Des Gebers Überprüfen
Bitte das Autorisierte Personal/Service benachrichtigen. Ueber Schluesselschalter oder Passworteingabe das benoetigte Zugriffslevel setzen bzw. die betreffenden Maschinendaten aus dem MD-File/Teileprogramm loeschen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-44 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 45 - Falls Parameter 4 gleich "iS" ist und keine Synchronaktionen verwendet werden, dann kann $MN_MM_ACTFILESYS_LOG_FILE_MEM[2] = 0 gesetzt werden. Andernfalls kann die gewünschte Maschinendatenänderung nicht vorgenommen werden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-45 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 46: Fehlerhafte Konfiguration Fuer Teilungsachse In Md
- bis 32 ms: 1 ms-Stufung Reaktion: Alarmanzeige. Abhilfe: Es ist keine Abhilfemassnahme noetig. Die Alarmanzeige kann mit Reset geloescht werden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-46 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 47: Unterschiedliche Standardtakte Der Antriebe
Bei Systemen mit Profibus-DP wurde 10060 POSCTRL_SYSCLOCK_TIME_RATIO aufgrund des geaenderten DP-Taktes (10050 SYSCLOCK_CYCLE_TIME) im SDB-Typ-2000 modifiziert. Reaktion: Alarmanzeige. Abhilfe: Das Maschinendatum 10060 POSCTRL_SYSCLOCK_TIME_RATIO wurde angepasst. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-47 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 48: Fehler Im Dp-Takt Des Sdb-Typ-2000
NC-Stop bei Alarm. Abhilfe: Im Maschinendatum $MN_M_NO_FCT_CYCLE[n] eine nicht vom System belegte M-Funktion bzw. im Maschinendatum $MN_M_NO_FCT_CYCLE_PAR einen erlaubten Feldindex projektieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-48 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 49 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Maschinendaten $MN_EXTERN_CHAN_SYNC_M_NR_MIN und $MN_EXTERN_CHAN_SYNC_M_NR_MAX pruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-49 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 50 In dem angegebenen Maschinendatum eine nicht vom System belegte (M0 bis M5, M17, M30, M40 bis M45 und bei applizierten ISO-Dialekt auch M98, M99) M-Funktion projektieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-50 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 51 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Hilfsfunktion umprojektieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-51 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 52 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. MD "ROT_IS_MODULO" setzen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-52 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 53 Settingdaten fuer die Arbeitsfeldbegrenzung oder fuer den Probelaufvorschub). Reaktion: Alarmanzeige. Abhilfe: Das einzugebende Datum ist vor dem Start des Teileprogramms zu aendern. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-53 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 54: Rechenzeitueberlauf Auf Der Ipo- Oder Lagereglerebene, Ip
Mit diesem Alarm wird angezeigt, dass Fehler beim Schreiben auf PLCIO mit Hilfe der FastPlcCom- Funktionalitaet aufgetreten sind. Reaktion: Alarmanzeige. Abhilfe: Maschinendaten MD 10396/103947 überprüfen oder PLC-HW-Konfiguration prüfen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-54 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 55 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Maschinendatum korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-55 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 56: Mehrfachbelegung Der Hardware Externer Nck Ausgaenge
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. HW ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-56 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 57: Lebenszeichenueberwachung Lokaler P-Bus
Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. MD korrigieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-57 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 58 Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Gueltige Werkzeugtraegernummer eingeben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-58 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 59: Kanal %1 Ungueltiger Transformationstyp '%2' In Toolcarrier %3 Fuer Orientierungstrafo
Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Gueltige Maschinendaten eintragen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-59 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 60 RESET bzw. NEWCONFIG wirksam zu setzen. Reaktion: Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Gueltige Maschinendaten einstellen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-60 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 61 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Eintrag in TRAFO_GEOAX_ASSIGN_TAB_X bzw. TRAFO_AXES_IN_X richtigstellen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-61 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 62 Durch manuelles Zuruecksetzen des geaenderten MD auf den Wert beim letzten Hochlauf kann die Reorganisation des Speichers vermieden werden. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-62 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 63 %1. Handrad ist ungültig. Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Für das entsprechende Handrad über das Maschinendatum $MN_HANDWHEEL_SEGMENT einen gültigen Typ konfigurieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-63 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 64 Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Für das entsprechende Handrad das Maschinendatum $MN_HANDWHEEL_INPUT auf zulässigen Eingang konfigurieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-64 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 65 $MN_DPIO_LOGIC_ADDRESS_IN mit dem angegebenen Slot-/E/A-Bereichs wurde nicht gefunden. Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Überprüfen der Slot-/E/A-Bereichsadresse in der Konfiguration (STEP 7, HW-Konfig). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-65 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 66: Kommunikationsauftrag Nicht Ausfuehrbar
Meist ist nicht nur ein einzelnes Maschinendatum zu gross gewaehlt, deshalb empfiehlt sich die Speicherbereichsreduzierung in mehreren MD um einen gewissen Anteil. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-66 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 67 - _N_TOt_TOC - System intern: Werkzeugtraegerdaten, TOA-spezifisch - _N_TOt_TOA - System intern: Werkzeugdaten, TOA-spezifisch - _N_TOt_TMA - System intern: Magazindaten, TOA-spezifisch - _N_NC_KIN - System intern: Daten zur Beschreibung kinematischer Ketten, NCK-spezifisch © Siemens AG 2006 All Rights Reserved 2-67 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 68: Maschinendaten Geaendert - Speicheraufteilung Neu Vorgenommen
Abhilfe: Es ist keine Abhilfemassnahme noetig. Aus dem reduzierten Maschinendatum kann der neue, hoechstzulaessige Wert ausgelesen werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-68 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 69 Alarm ist nur ein Hinweis. Es sind keine NCK-Funktionen beeintraechtigt. Er zeigt an, dass NCK weniger freien Anwender-Speicher zur Verfuegung hat als fuer diese Steuerungsvariante von Siemens vorgesehen ist. Der Wert des tatsaechlichen freien Anwender-Speichers kann ebenfalls den Maschinendaten $MN_INFO_FREE_MEM_DYNAMIC, $MN_INFO_FREE_MEM_STATIC entnommen werden.
Seite 70: Speicher Für Cc-Md Erschöpft
- Pruefen, ob das Magazin ueber eine Distanzbeziehung mit dem gewuenschten Werkzeughalter/Spindel verbunden ist. - Das Anwender PLC-Programm kann falsche Daten an NCK geliefert haben Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-70 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 71 - Pruefen, ob die Werkzeugdaten korrekt definiert sind. - Pruefen, ob zum genannten Werkzeug ein einsetzbares Ersatzwerkzeug exis-tiert. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-71 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 72 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Fehlerhafte PLC-Kommunikation: PLC- Programm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-72 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 73 Deshalb wird die TO-Einheit angegeben (siehe $MC_MM_LINK_TOA_UNIT). Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Dient nur der Information. Anwender entscheidet, was zu tun ist. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-73 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 74 Deshalb wird die TO-Einheit angegeben (siehe $MC_MM_LINK_TOA_UNIT). Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Dient nur der Information. Anwender entscheidet, was zu tun ist. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-74 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 75 Rahmen der NC-Programm-abarbeitung verursacht. Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Dient nur der Information. Anwender entscheidet, was zu tun ist. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-75 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 76 - Pruefen, ob eine Platztyphierarchie definiert ist und ob diese z.B. verbietet, dass ein Werkzeug mit dem Typ 'A' auf einen freien Platz mit dem Typ 'B' gesetzt werden kann. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-76 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 77 Werkzeug? Ist der Zielplatz geeignet, das Werkzeug aufzunehmen? - Pruefen, ob das Werkzeug bereits beladen ist (falls der Alarm beim Werkzeugbeladen auftritt). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-77 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 78 - Wenn das Teileprogramm bzw. das PLC-Programm korrekt ist, dann sollte mehr Speicher fuer Werkzeugschneiden ueber das Maschinendatum $MN_MM_NUM_CUTTING_EDGES_IN_TOA eingestellt werden (nur Zugriffsberechtigte koennen das tun!). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-78 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 79 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programm aendern. Falls $P_TOOLP programmiert ist, sollte statt dessen die Funktion GETSELT verwendet werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-79 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 80 Der Alarm ergaenzt Alarm 6405, falls jener die Kennung 8 enthaelt. Damit sollte die Diagnose besser moeglich sein. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-80 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 81 Mit Magazinverwaltung: Prüfen, ob WZ-Halter-/Spindelnummer und die Magazindaten korrekt definiert sind (siehe dazu die Systemvariablen $TC_MPP1, $TC_MPP5 des Zwischenspeichermagazins). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-81 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 82 - Pruefen, ob der verursachende Programmbefehl - z.B. TCI - korrekt parametriet ist. - Pruefen, ob Magazindaten korrekt definiert sind. ($TC_MAP6 und $TC_MAP7 des Zwischenplatzmagazins) Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-82 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 83: Nc-Speichergrenze Erreicht
Die Anzahl der Verzeichnisse im Filesystem der NCK hat das Maximum erreicht. Reaktion: Alarmanzeige. Abhilfe: - Verzeichnis (z.B. Werkstueck) loeschen bzw. entladen oder - $MM_NUM_DIR_IN_FILESYSTEM erhoehen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-83 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 84 Das DRAM-Filesystem des Bereichs Maschinenhersteller ist voll. Der Auftrag kann nicht ausgeführt werden. Reaktion: Alarmanzeige. Abhilfe: Files (z.B. Teileprogramme) löschen bzw. entladen Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-84 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 85 11/2006 Übersicht der Alarme NCK-Alarme 6583 NC-Speichergrenze System erreicht Erläuterung: Das DRAM-Filesystem des Bereichs System (Siemens) ist voll. Der Auftrag kann nicht ausgeführt werden. Reaktion: Alarmanzeige. Abhilfe: Files (z.B. Teileprogramme) löschen bzw. entladen Programmfort Mit Löschtaste bzw. NC-START Alarm löschen.
Seite 86 Zugriff auf das FFS moeglich. Erfolgt ein Power-Off waehrend der Alarm ansteht, so ist der Inhalt der PCMCIA-Karte zerstoert! Reaktion: Alarmanzeige. Abhilfe: Abwarten bis Schreibvorgang beendet ist. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-86 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 87 Der File ist verlorengegangen. Reaktion: NC nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: File neu einspielen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-87 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 88: Mmc-Nummernbereich Ueberschritten
Definieren eines neuen CC-Alarms ueberschritten. Reaktion: Alarmanzeige. Abhilfe: Ausser die Anzahl der CC-Alarme zu reduzieren, ist z.Zt. keine Abhilfemassnahme moeglich. (Ruecksprache mit SIEMENS AG, Systembetreuung fuer A&D MC-Produkte, Hotline (Tel.: siehe Alarm 1000)). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung:...
Seite 89 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Alarmreaktions-Verzögerung wird aufgehoben. Abhilfe: Rueckfragen bei CC Entwickler. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-89 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 90 %1 = (string) Name des CC spezifischen .elf file %2 = (int) benoetigtes Options Bit (hex) Erläuterung: Alarm fuer SIEMENS Compile Zyklen. Dieser Alarm erscheint wenn fuer ein SIEMENS Compile Zyklus das benoetigte Options Bit nicht gesetzt ist. Reaktion: NC nicht betriebsbereit.
Seite 91: Kanal %1 Option 'Interruptroutinen' Nicht Gesetzt
Die Option fuer Anzahl der BAG entspricht nicht der Anzahl der aktivierten BAG. Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Option fuer mehr Betriebsartengruppen nachruesten. Weniger Betriebsartengruppen aktivieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-91 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 92: Kanal %1 Satz %2 Option 'Interpolation Von Mehr Als 4 Achsen' Nicht Gesetzt
Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: - Option kaufen - weniger Link-Achsen projektieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-92 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 93 Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: - Option kaufen - weniger Lead-Link-Achsen projektieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-93 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 94: Achse %1: Md %2 Zurueckgesetzt, Zugehoerige Option Ist Nicht Ausreichend
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: - Option kaufen - IPO-Takt vergroessern (z.B. durch MD IPO_SYSCLOCK_TIME_RATIO) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-94 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 95 Es wurden eine oder mehrere Optionen gesetzt, aber kein License Key zum Nachweis des Erwerbs der Option(en) eingegeben. Reaktion: Alarmanzeige. Abhilfe: Einen License Key über das Internet unter http://www.siemens.com/automation/licence generieren und im Bedienbereich "Inbetriebnahme", Funktion (HSK) "Lizenzen" eingeben. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung:...
Seite 96: Unzulaessige Kombination Von Optionen (%1)
BAG nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Optionen entsprechend einstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-96 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 97: Kanal %1 Satz %2: Funktion Nicht Moeglich
Anzahl der gleichzeitig aktiven Kupplungen reduzieren. Anzahl der Leitachsen pro Kopplung reduzieren bzw. nur den freigegebenen Funktionsumfang nutzen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-97 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 98 - auf einen anderen Kanal gewartet werden muss, u.a. Reaktion: Alarmanzeige. Abhilfe: Noch einmal NC-Start druecken. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-98 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 99 Parameter: %1 = Kanalnummer Erläuterung: Beim Aktivieren/Deaktivieren des Funktionsgenerators ist ein Fehler aufgetreten. Reaktion: Alarmanzeige. Abhilfe: RESET betaetigen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-99 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 100 Kanal nicht ausgefuehrt werden. Reaktion: Alarmanzeige. Abhilfe: Kanal anhalten (NC-Stop) und die Bedienung wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-100 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 101 %1 = Kanalnummer Erläuterung: Der Kanal erhielt ein Kommando. Das Kommando kann nicht ausgefuehrt werden. Reaktion: Alarmanzeige. Abhilfe: RESET betaetigen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-101 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 102 (Nahtstellensignal DB 21 - 28, DBX 35.4) - ausgeloest durch "Reset" - in die neue Betriebsart zu gehen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-102 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 103 Initialisierungsmode oder auf eine Quittung der Ablaufsteuerung wartend). Reaktion: Alarmanzeige. Abhilfe: Wird ein Betriebsartenwechsel gewuenscht, Reset-Taste druecken und Betriebsartenanwahl wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-103 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 104 REORG ist momentan nicht moeglich Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: RESET betaetigen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-104 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 105 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: RESET betaetigen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-105 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 106 Reaktion: NC nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-106 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 107 Saetze (Gewindesaetze) folgen, in denen kein Bearbeitungsstop auftreten darf. Moegliche Abhilfemassnahmen: - Wegstrecke laenger und/oder Verfahrgeschwindigkeit niedriger programmieren. - Hilfsfunktion in einem anderen Satz (Programmabschnitt) ausgeben. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-107 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 108 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Spindeldrehzahl, Gewindesteigungszunahme oder Bahnlaenge im Teileprogramm reduzieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-108 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 109 N100 POSA[U]=100 N125 WAITP(U) N130 X... Y... U... Beispiel fuer Spindeln: N100 SPOSA[2]=77 N125 WAITS(2) N130 M6 Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-109 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 110 Achsspezifische Nahtstellensignale: "2. Softwareendschalter plus" (DB 31 - 61, DBX 12.3) bzw. "2. Softwareendschalter minus" (DB 31 - 61, DBX 12.2) kontrollieren, ob der 2. Softwareendschalter angewaehlt ist. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-110 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 111 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Andere Bewegung programmieren oder keine ueberlagerte Bewegung durchfuehren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-111 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 112 0: keine Gantry-Achse 1: Fuehrungsachse Verbund 1 11: Folgeachse Verbund 1 2: Fuehrungsachse Verbund 2 12: Folgeachse Verbund 2 3: Fuehrungsachse Verbund 3 13: Folgeachse Verbund 3 Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-112 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 113 2. MD ist falsch eingestellt (MD 37110 GANTRY_POS_TOL_WARNING). aenderungen in diesem MD sind nach RESET wirksam. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-113 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 114 Bitte das Autorisierte Personal/Service benachrichtigen. Achsiale Maschinendaten der Gantry- Folgeachse mit den Daten der Gantry-Fuehrungsachse vergleichen Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-114 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 115 - %2 = 50XX => Alle Gantry-Achsen im geforderten Kanal bekannt machen. - %2 = 60XX => Alle Gantry-Achsen im geforderten Kanal bekannt machen. :end Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-115 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 116 NC-Start durchfahren werden. Reaktion: Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Durchfahren des Schutzbereiches nach erneutem NC-Start moeglich. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-116 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 117 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Durchfahren des Schutzbereiches nach Freigabe durch PLC moeglich. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-117 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 118 Momentan wirksame Nullpunktverschiebungen über den aktuellen Frame kontrollieren. Desweiteren sind externe Nullpunktverschiebungen, überlagerte Bewegungen ($AA_OFF), DRF und Komponenten von Transformationen zu prüfen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-118 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 119 Momentan wirksame Nullpunktverschiebungen über den aktuellen Frame kontrollieren. Desweiteren sind externe Nullpunktverschiebungen, überlagerte Bewegungen ($AA_OFF), DRF und Komponenten von Transformationen zu prüfen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-119 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 120 Arbeitsfeldbegrenzung mit G25/G26 richtigstellen oder d) Arbeitsfeldbegrenzung über Settingdaten richtigstellen oder e) Arbeitsfeldbegrenzung mit Settingdatum 43410 WORKAREA_MINUS_ENABLE=FALSE deaktivieren Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-120 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 121 Arbeitsfeldbegrenzung mit G25/G26 richtigstellen oder d) Arbeitsfeldbegrenzung über Settingdaten richtigstellen oder e) Arbeitsfeldbegrenzung mit Settingdatum 43410 WORKAREA_MINUS_ENABLE=FALSE deaktivieren Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-121 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 122 Im Fall d) und e) ist anschließend die Gruppe der angewählten koordinatensystem-spezifischen Arbeitsfeldbegrenzung erneut zu aktivieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-122 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 123 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-123 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 124 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-124 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 125 - Abfahrseite mit G141 oder G142 explizit angeben. - Statt mit einem Kreis mit einer Geraden abfahren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-125 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 126 Anzahl der ueberblickten Verfahrsaetze durch das Maschinendatum 20240 CUTCOM_MAXNUM_CHECK_BLOCKS erhoehen (Standardwert: 3), wobei der Rechenaufwand und damit auch die Blockzykluszeit ansteigen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-126 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 127 NC-Stop bei Alarm am Satzende. Abhilfe: NC-Programm korrigieren, Korrekturanwahl in einen Satz mit Linearinterpolation legen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-127 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 128 Moeglichkeiten stehen zur Verfuegung: - Anwahl im vorhergehenden Satz - Zwischensatz einfuegen - Anfahrverhalten NORM waehlen Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-128 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 129 Im Teileprogramm einen Zwischensatz mit der Korrekturabwahl einfuegen. Nach dem Ebenenwechsel ist die Fraeserradiuskorrektur in einem Anfahrsatz mit Linearinterpolation anzuwaehlen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-129 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 130 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Helixachse senkrecht zur Bearbeitungsebene orientieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-130 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 131 - Das Verhalten ist an Engstellen, die mit dem aktiven Werkzeug nicht bearbeitet werden können, korrekt. - Teileprogramm nötigenfalls ändern. - Wenn nötig, Werkzeug mit kleinerem Radius verwenden. - CDOF/CDOF2 programmieren. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-131 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 132 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-132 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 133 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Eventuell anderes Werkzeug einsetzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-133 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 134 Dieser Fehler kann nur bei falsch konfigurierter Software auftreten. Reaktion: Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Lokalen Pufferbereich erhoehen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-134 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 135 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-135 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 136: Kanal %1 Satz %2 Werkzeugradiuskorrektur: Zu Viele Saetze Mit Korrekturunterdrueckung
- Ueberpruefung, ob SBL2 angewaehlt. Bei SBL2 wird aus jeder Teileprogrammzeile ein Satz generiert, wodurch die zulaessige Anzahl von Leersaetzen zwischen zwei Verfahrsaetzen ueberschritten werden kann. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-136 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 137 - Bearbeitung mit CANCEL und Start fortsetzen. - Teileprogramm aendern. - Settingdatum $SC_STOP_CUTCOM_STOPRE auf FALSE setzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-137 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 138 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: - Teileprogramm aendern - Option "Orientierungstransformation" installieren Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-138 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 139 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-139 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 140 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-140 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 141 (z.B. nach WAITP), um sie wieder in den Status "Geometrieachse" zu bringen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-141 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 142 Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren oder Settingdatum 43330 ASSIGN_FEED_PER_REV_SOURCE richtig setzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-142 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 143 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programm aendern, dass kein Bezug auf sich selbst moeglich ist. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-143 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 144 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm so aendern, dass die Anzahl der Leersaetze kleiner wird. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-144 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 145 - ueberpruefen, ob SBL2 angewaehlt. Bei SBL2 wird aus jeder Teileprogrammzeile ein Satz generiert, wodurch die zulaessige Anzahl von Leersaetzen zwischen zwei Verfahrsaetzen ueberschritten werden kann. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-145 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 146 Ist $MC_MM_PATH_VELO_SEGMENTS=0 gesetzt, so ist der Alarm ggf. durch einen Wert von $MC_MM_PATH_VELO_SEGMENTS=3 oder 5 vermeidbar, da dann die Sätze wesentlich genauer analysiert werden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-146 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 147 In der Regel ist ein Eingriff nicht noetig. Die Alarmmeldung weist jedoch auf eine fehlerhafte Programmierung hin, die beseitigt werden sollte. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-147 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 148 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die oben aufgefuehrten Fehler sind im Unterprogramm fuer die Abspankontur zu korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-148 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 149 Beispiel: N100 DEF TABNAME_1 [30, 11] Feldvariablen fuer die Konturtabelle auf 30 Bearbeitungsschnitte ausgerichtet. Die Spaltenanzahl 11 ist eine feste Groesse. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-149 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 150: Kanal %1 Satz %2 Kurventabelle %3: Loeschen/Ueberschreiben Nicht Moeglich
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Korrigieren Sie das Teileprogramm und starten Sie es erneut. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-150 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 151: Kanal %1 Satz %2 Kurventabelle %3: Richtungsumkehr Des Leitwertes Im Satz Nicht Erlaubt
Fuer die Leitachse und Folgeachse, die in CTABDEF programmiert sind, darf keine Achskopplung programmiert werden. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-151 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 152: Kanal %1 Satz %2 Kurventabelle %3: Keine Kontur Definiert
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Korrigieren Sie das Teileprogramm und starten Sie es erneut. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-152 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 153 Setzen des MD $MC_CTAB_ENABLE_NO_LEADMOTION = 2 unterdrueckt werden. Reaktion: Alarmanzeige. Abhilfe: Alarm kann ueber das MD $MC_CTAB_ENABLE_NO_LEADMOTION = 2 abgeschaltet werden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-153 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 154: Kanal %1 Satz %2 Kurventabelle %3: Nc-Speichergrenze Dram Erreicht Typ
Die angegebene Kurventabelle kann speicheroptimiert erstellt werden, indem die MD $MN_MM_NUM_CURVE_SEG_LIN bzw. $MN_MM_NUM_CURVE_SEG_LIN_DRAM erhoeht werden, und die Generierung der Tabelle wiederholt wird. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-154 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 155 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-155 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 156 (evtl. nicht einfach zu sehen, falls die Zuweisung des Achsnamens zur Variablen erst im Programm durch Rechenoperationen erfolgt). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-156 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 157 Taste NC-Stopp betaetigen und mit dem Softkey PROGRAMM KORREKT. die Funktion "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-157 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 158 Programmieranleitung und Maschinendaten hinsichtlich der tatsaechlich projektierten Adressen und ihrer Bedeutung studieren und den DIN-Satz entsprechend korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-158 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 159 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Satz analysieren und anhand der Syntaxgraphen in der Programmieranleitung richtigstellen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-159 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 160 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Satzaufbau ueberpruefen und entsprechend den Programmanforderungen richtigstellen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-160 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 161 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Die angezeigte Funktion ist aus dem Programm zu entfernen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-161 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 162 R1 = 9 876 543 210 korrigieren in: R1 = 9 876 543 210. Wertebereich INTEGER: 231 - 1 Wertebereich REAL: 2-1022 bis 2+1023 Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-162 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 163 Die Definition des Feldes korrigieren, bei mehrdimensionalen Feldern evtl. ein 2. zweidimensionales Feld definieren und mit dem gleichen Feldindex operieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-163 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 164 - Kuerzeren String waehlen oder die Zeichenkette auf 2 Strings aufteilen - Groessere Stringvariable definieren Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-164 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 165 - alle anderen Orientierungsparameter sind zu entfernen. Achsendpunkte (Zusatzachsen): A, B, C Achsbezeichner, Eulerwinkel: A2, B2, C2 Richtungsvektoren: A3, B3, C3 Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-165 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 166 Wird mit REDEF ... INIRE, INIPO, INICF, PRLOC das Verhalten einer GUD, LUD usw. geaendert muss das Maschinendatum $MN_DEFAULT_VALUES_MEM_MASK gleich 1 sein Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-166 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 167 Im Definitionsteil des Programms die gewuenschte Variable festlegen (evtl. im aufrufenden Programm, wenn es eine globale Variable sein soll). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-167 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 168 Variable zuordnen. "Normalen" formalen Parametern (call-by-value Parametern) muss keine Variable zugeordnet werden; sie werden mit 0 vorbesetzt. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-168 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 169 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Die Konstante oder den mathematischen Ausdruck aus dem NC-Satz entfernen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-169 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 170 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Pruefen, ob die richtige Prozedur/Funktion aufgerufen wurde. Parameteranzahl entsprechend der Prozedur/Funktion programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-170 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 171 Wertebereichsangabe entfernen (beginnt mit dem Schluesselwort OF) oder im Initialisierungsbaustein die Variable als Globalvariable definieren und mit einem Wertebereich versehen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-171 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 172 - Variablentyp so definieren, dass der Initialisierungswert zugewiesen werden kann oder - Initialisierungswert entsprechend der Variablendefinition waehlen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-172 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 173 Systemvereinbarungen zu waehlen, d.h. der Name muss mit 2 Buchstaben beginnen (aber das 1. Zeichen darf kein "Paragraph"-Zeichen sein) und darf hoechstens 32 Zeichen umfassen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-173 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 174 2. Mal vorkommt. Mit dem Editor das Teileprogramm durchsuchen, wo die gesuchte Bezeichnung zum 1. Mal vorkommt und einen der beiden Namen aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-174 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 175 $MN_MM_NUM_MAX_FUNC_NAMES vergroessert werden, oder ob der Name eines Zyklenaufrufparameters das Problem verursacht - dann sollte der Wert des Maschinendatums $MN_MM_NUM_MAX_FUNC_PARAM vergroessert werden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-175 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 176 Alarmausgabe zu vermeiden. Es waere dann jedoch 2x vollkommen identisch definiert worden). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-176 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 177 Die gewuenschte Zugriffsberechtigung, programmiert mit dem Schluesselwort REDEF, wurde nicht eingestellt. Die gewuenschte Schutzstufe liegt entweder ausserhalb des zulaessigen Wertebereichs oder die Schutzstufenaenderung ist nicht zulaessig. (Die REDEF-Anweisung ist bei SINUMERIK 840D, P1 (6/94) nur in den INITIAL_INI-Bausteinen lauffaehig). Eine aenderung der Schutzstufe ist nur zulaessig, wenn: 1.
Seite 178 - Teileprogrammsatz auf mehrere Saetze aufteilen - Eventuell lokale Variable zum Speichern von Zwischenergebnissen verwenden Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-178 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 179 "Korrektursatz" anwaehlen. Der Korrekturzeiger stellt sich auf den fehlerhaften Satz. Programmsatz in mehrere Teilsaetze aufteilen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-179 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 180 Maschinendatumkorrektur einstellen (siehe $MN_MM_NUM_CC_TOA_PARAM, ..$MN_MM_NUM_CCS_TOA_PARAM, ... ) - Option ueberpruefen (Maschinendaten koennen nur mit freigegebener Option wirken) Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-180 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 181 - Definition von Variablen, Unterprogrammen und Makros überprüfen - Unterprogramm mit EXTERN deklarieren, Unterprogramm in SPF-Dir laden - Schnittstellendefinition von Unterprogramm ueberprüfen Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-181 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 182 In einem Bewegungssynchron-Satz sind maximal 16 Aktionen zulaessig. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Anzahl der programmierten Aktionen verringern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-182 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 183: Kanal %1 Satz %2 Bewegungssynchronaktion: Call-By-Reference-Parameter Nicht Erlaubt
Bitte das Autorisierte Personal/Service benachrichtigen. Teileprogramm aendern. Bei einer Bewegungssynchronaktion sind nur bestimmte Variable zulaessig. z.B. $AA_IM, $AC_DTGPB Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-183 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 184 WHEN $A_IN[1] == $AC_MARKER[$A_INA[1]] DO ... Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programm aendern: Verwenden Sie Echtzeitvariable. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-184 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 185 Teileprogramm aendern. Fuer die Funktion SYNFCT sind nur bestimmte Variablen zulaessig, bei denen ein echtzeitsynchroner Zugriff moeglich ist. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-185 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 186: Kanal %1 Satz %2 Bewegungssynchronaktion: Typkonflikt Bei Variable
- Die Werkzeugschneide kann aus Bewegungssynchronaktionen nicht veraendert werden. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-186 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 187: Kanal %1 Satz %2 Bewegungssynchronaktion: Variable %3 Bei Modal-Id Nicht Erlaubt
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: INI-File korrigieren oder MD korrigieren und neuen INI-File (ueber 'upload') erstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-187 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 188 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm so korrigieren, dass alle geoeffneten Kontrollstrukturen auch beendet werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-188 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 189 Teileprogramm werden R-Parameter mit R1 programmiert. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-189 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 190: Kanal %1 Satz %2 Technologiezyklus %3: Weiterer Unterprogrammaufruf Nicht Moeglich
Geradeninterpolation mit G01 angewaehlt sein. G00, G02, G03, G33 etc. sind nicht erlaubt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Geradeninterpolation G01 programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-190 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 191 Abhilfe: Modale Zyklen oder modale Makroaufrufe deaktivieren, wenn eine der oben genannten G-Funktionen programmiert ist. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-191 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 192 Gueltige Transformationskennung fuer TRACYL in $MC__TRAFO_TYPE_1 und Nummer der Rundachse in $MC_TRAFO_AXES_IN_1[1] oder $MC_TRAFO_AXES_IN_2[1] eintragen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-192 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 193 Leerzeichen oder Kommentare einfuegen, damit sich nach dem Wiedereinlesen ein geaenderter Aufbau des Teileprogramms im Speicher ergibt). Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-193 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 194 - CALLPATH-Anweisung so aendern, dass der Parameter den vollstaendigen Pfadnamen eines geladenen Directories enthaelt. - Programmiertes Directory in das Filesystem des NCKs laden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-194 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 195 - freigegeben ist und nicht editiert wird - sich im Suchpfad befindet, falls es nicht über einen absoluten Pfadnamen aufgerufen wird Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-195 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 196 Gewuenschtes Programm in den NCK-Speicher nachladen oder den Namen des Verzeichnisses (Werkstueckuebersicht) und des Programms (Programmuebersicht) kontrollieren, richtigstellen und Anwahl wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-196 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 197 Adresserweiterung als auch M-Funktionswert bei der Ersetzung als Konstanten programmiert werden muessen. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmierung der M-Funktion aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-197 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 198 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Die für die jeweilige Systemkonfiguration zulässigen Sprachbefehle sind der Siemens Programmieranleitung bzw. der Dokumentation des Herstellers zu entnehmen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: 14020...
Seite 199: Kanal %1 Satz %2 Bewegungssynchronaktion: Zu Viele Technologiezyklen Programmiert
Mit einer Bewegungssynachronaktion kann man maximal acht Technologiezyklen aufrufen. Diese Obergrenze wurde überschritten. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-199 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 200: Kanal %1 Satz %2 Evolvente: Kein Endpunkt Programmiert
Interpolation automatisch begrenzt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-200 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 201: Kanal %1 Satz %2 Evolvente Nicht Bestimmbar: Endpunktfehler
INVOLUTE_RADIUS_DELTA zulaessige Wert vom programmierten Wert ab. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-201 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 202: Kanal %1 Satz %2 Evolvente: Endpunkt Mehrfach Programmiert
21010 CIRCLE_ERROR_FACTOR kontrollieren. Befinden sich die Werte in vernuenftigen Grenzen, ist der Kreisendpunkt bzw der Kreismittelpunkt des Teileprogrammsatzes genauer zu programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-202 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 203 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Komplexe arithmetische Ausdruecke in mehrere, einfachere Rechensaetze aufteilen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-203 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 204 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Ausblendebene (Zahl nach dem Schraegstrich) kleiner 8 eingeben. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-204 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 205 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Start- und Ende-Label fuer die Programmteilwiederholung im Anwenderprogramm ueberpruefen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-205 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 206 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: D-Nummern im zulaessigen Wertebereich programmieren (D0, D1 bis D9). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-206 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 207 - Teileprogramm je nach dem oben aufgeführten Fehler korrigieren. - SPOS prgrammieren. - Mit SETMS richtige Masterspindel anwählen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-207 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 208 Radius ist kleiner als der halbe Abstand zwischen Start- und Endpunkt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-208 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 209 (Falls ueber das NC-Teileprogramm eine Namensaenderung erfolgen soll, muss erst ueber einen "Power-On" diese aenderung gueltig gemacht werden). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-209 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 210: Kanal %1 Satz %2 Konvertierungsfehler: Keine Gueltige Zahl Vorgefunden
Schluesselwort TRAORI(n) (n ... Nummer des Transformationsverbundes). - Eingabe der Maschinendaten fuer diesen Transformationsverbund mit anschliessender Aktivierung durch "Power On". Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-210 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 211 Abhilfe: "Sortenrein" programmieren, d.h. bei eingeschalteter Transformation entweder nur Eulerwinkel oder nur Orientierungsvektoren (Richtungsvektoren) programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-211 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 212 Erläuterung: Keine weitere Erlaeuterung. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-212 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 213 Orientierungsaenderung nicht eindeutig definiert. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-213 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 214 Teileprogramm so abändern, daß der Abstand der beiden Kurven nicht Null wird und damit eine Werkzeugorientierung definiert ist. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-214 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 215 Die programmierte Drehung der Werkzeugorientierung kann nicht verfahren werden. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-215 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 216 Drehvektors zur Bahntangente angibt. Reaktion: Korrektursatz mit Reorganisieren. Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm ändern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-216 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 217 Lagemesssystem für die Rundachsen nicht gesetzt worden ist. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Maschinendaten anpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-217 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 218 Achsinterpolation (ORIAXES) erfolgen. Reaktion: Korrektursatz mit Reorganisieren. Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Programm aendern Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-218 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 219 Es wurde zu einer Achsposition eine Stellungsinformation programmiert, ohne dass eine Transformation aktiv ist. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programm anpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-219 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 220 Es wurde im Settingdatum SC_CART_JOG_MODE ein Wert fuer das Bezugssystem beim Kartesischen Handverfahren eingetragen, der nicht erlaubt ist. Reaktion: Alarmanzeige. Abhilfe: Zulaessigen Wert in Settingdatum SC_CART_JOG_MODE eintragen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-220 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 221 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Drehwinkel auf Null setzen bzw. zugehoerige Drehachse definieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-221 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 222 P, m, M. Reaktion: Korrektursatz mit Reorganisieren. Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Inhalt der Werkzeugtraegerdaten aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-222 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 223 Alarm fuehren, der dann zusaetzlich im Klartext angezeigt wird. Reaktion: Alarmanzeige. Abhilfe: Programm ueberpruefen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-223 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 224 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Maschinendatum $MC_TOOL_CORR_MODE oder Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-224 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 225 Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: H-Nummer richtig stellen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-225 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 226 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-226 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 227 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-227 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 228 Werte, die die Entfernung zwischen dem aktuellen Pol und dem Satzendpunkt angeben. (Die Richtung wird mit dem Polarwinkel AP=... festgelegt). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-228 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 229 Werte, die die Entfernung zwischen dem Bezugspunkt und dem neuen Pol angeben. (Die Richtung wird mit dem Polwinkel AP=... festgelegt). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-229 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 230 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Teileprogramm korrigieren - die Achsbewegung darf nur in einem Koordinatensystem angegeben werden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-230 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 231 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Eingangskonfiguration (Maschinendaten) und/oder Antriebshardware ueberpruefen. Hochlauf wird abgebrochen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-231 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 232 Werkzeugradiuskorrektur im NC-Teileprogramm mit G40 (in einem Satz mit G00 oder G01) vor einem Transformationswechsel vornehmen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-232 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 233 Transformation im Hauptlauf durchgefuehrt wird, der vom Vorlauf nicht vorhergesehen wurde. Reaktion: Alarmanzeige. Abhilfe: Teileprogramm aendern. Vorlauf und Hauptlauf synchronisieren. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-233 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 234 Ein Wechsel der Zuordnung von Geometrieachsen zu Kanalachsen ist in einem Splinekurvenzug nicht erlaubt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-234 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 235: Kanal %1 Satz %2 Werkzeugfeinkorrektur: Umschaltung Geometrie/Kanalachse Nicht Erlaubt
Ein Wechsel der Zuordnung von Geometrieachsen zu Kanalachsen ist bei aktiver Werkzeugfeinkorrektur nicht erlaubt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-235 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 236: Kanal %1 Satz %2 Funktion Geoax: Falscher Aufruf
Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Teileprogramm aendern. Maschinendatum CORR_OR_AXIS_NOT_ALLOWED aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-236 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 237 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Definitions- und PROC-Anweisungen an den Anfang des Programms stellen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-237 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 238 Die PROC-Anweisung darf nur am Beginn eines Unterprogrammes stehen. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Teileprogramm entsprechend aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-238 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 239 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Werkzeugdefinition aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-239 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 240: Kanal %1 Satz %2 Konturwerkzeug: Schneide D%3 Liegt Nicht Zwischen Den Beiden Randschneiden
Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Werkzeugdefinition aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-240 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 241: Kanal %1 Satz %2 Konturwerkzeug: Schneide D%3 Umschliesst Schneide D%4 Vollstaendig
Beim Vergleich der Komponenten werden jeweils die Summen aus Grund- und Verschleisswert miteinander verglichen und nicht die Teilkomponenten selbst. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-241 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 242: Kanal %1 Satz %2 Konturwerkzeug: Negativer Radius In Schneide D%3 Nicht Zulaessig
Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: NC-Programm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-242 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 243: Kanal %1 Satz %2 Konturwerkzeug: Winkelbereich Der Schneide D%3 Groesser 359 Grad
Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: Werkzeugdefinition ueberpruefen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-243 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 244 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: - Verbindung zur HMI ueberpruefen - $MN_MMC_CMD_TIMEOUT erhoehen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-244 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 245 3: Vor dem Absetzen des PI-Dienstes _N_CHKSEL muß dafür gesorgt werde, daß sich der Kanal im Resetzustand befindet. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-245 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 246 Programm-/Bedienwiederholung ein fehlerfreier Ablauf moeglich sein. Andernfalls ist mit einer moeglichst genauen Beschreibung der Fehlersituation die A&D MC- Systembetreuung zu kontaktieren Siemens AG, Systembetreuung fuer A&D MC-Produkte, Hotline (Tel.: siehe Alarm 1000) Programmfort Steuerung AUS - EIN schalten.
Seite 247 Saetze MM_IPO_BUFFER_SIZE, so wird der POWERON-Alarm 14700 ausgegeben. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Vorgehen wie bei Systemfehler. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-247 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 248 '..._RESET_...' Maschinendaten ueberpruefen. Bei aktiver Werkzeugverwaltung eventuell das im zugehoerigen Alarm genannte WZ vom Werkzeughalter/Spindel entladen bzw. den Zustand 'gesperrt' ruecksetzen. Bei Parameter %3= 4 oder 5: © Siemens AG 2006 All Rights Reserved 2-248 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 249 Bitte das Autorisierte Personal/Service benachrichtigen. 1. Teileprogramm aendern. 2. Maschinendaten aendern: 24110 TRAFO_AXES_IN_n 21522 TRACLG_GRINDSPI_NR 21524 TRACLG_CTRLSPI_NR. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-249 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 250 Es wurde versucht, Centerless Schleifen auszuschalten, obwohl es nicht aktiv war. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-250 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 251 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die Funktionen DELDTG und STOPREOF schliessen sich in einem Satz aus. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-251 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 252 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Ueberpruefen, ob in einer Synchronaktion ein negativer Wert vorgegeben wurde. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-252 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 253 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die Achse als Positionierachse mit axialem Vorschub, Rueckhub oder Ausfeuerzeit programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-253 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 254: Kanal %1 Satz %2 Bewegungssynchronaktion: Funktion Deldtg Bei Aktiver Werkzeugradiuskorrektur Nicht Erlaubt
Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm oder Maschinendatum aendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-254 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 255: Ncu-Link Kann Nicht Alle Link-Variablen Sofort Uebertragen
Abarbeitung benoetigen (Bsp. G4 F10). Ein Satz mit zusaetzlichem Vorlaufstopp verbessert die Situation nicht weiter! Siehe auch $A_LINK_TRANS_RATE, ein Datum, das sie vor einer Zuweisung testen koennen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-255 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 256: Maschinen-Datenabgleich Ueber Ncu-Link Nicht Vollstaendig Erfolgt
Im Teileprogramm sollte man nicht zyklische Daten, in diesem Fall die Ausgabe der Hilfsfunktionen fuer Link-Achsen auf der interpolierenden NCU, zeitlich entzerren. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-256 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 257 Teileprogramm korrigieren - max. 16 Hilfsfunktionen, max. 5 M-Funktionen pro NC-Satz, max. 1 Hilfsfunktion pro Gruppe. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-257 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 258 Option Messzyklen Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern, Option nachruesten. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-258 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 259 - Teileprogramm aendern, diese Achse nicht verwenden. - Verfahrbewegung der Achse durch die PLC stoppen, Teileprogramm aendern (WAITP einfuegen). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-259 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 260 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Wertebereich entsprechend der Programmieranleitung anpassen. Erlaubt sind Werte von 1 ... 200%. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-260 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 261 Grenzen programmieren. Das Schluesselwort LIMS ist modal wirksam und kann entweder vor oder im Satz mit der Anwahl der konstanten Schnittgeschwindigkeit stehen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-261 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 262 - $TC_TPG8: Neigungwinkel bei schraeger Scheibe. - $TC_TPG9: Korrekturparameter fuer Radiusberechnung, z.B. 3 fuer $TC_GP3. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-262 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 263 Schnittgeschwindigkeit G96 S... wurden gleichzeitig fuer eine Spindel aktiviert. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-263 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 264 Die Programmiervariante waehlen, bei der die Masse aus der Werkstueckzeichnung sicher uebernommen werden koennen (Vermeidung von Berechnungsfehlern). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-264 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 265 Ausnahme: CLEARM(0) ist erlaubt und loescht alle Marker im Kanal! Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Anweisung entsprechend korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-265 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 266 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: CHANDATA-Anweisung entsprechend der aktuellen Konfiguration und Projektierung programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-266 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 267 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Masssystem wechseln oder den zu Masssystemeinstellung passenden Datensatz einspielen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-267 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 268 STOPRE verringern. 2. das Logfile mittels der kanalspezifischen Maschinendaten vergroessern: MD 28000: MM_REORG_LOG_FILE_MEM und MD 28010: MM_NUM_REORG_LUD_MODULES Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-268 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 269: Falls Jetzt Powerfail: Zuletzt Geänderte Daten Sind Verloren; Puffergrösse
Bitte vor der Weiterarbeit eine geeignete Archivdatei einspielen, um Folgeprobleme zu vermeiden. Bitte das autorisierte Personal/Service benachrichtigen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-269 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 270 Interpreterstop. Korrektursatz ist nicht moeglich. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-270 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 271 Reaktion: Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren oder Programminterfaces neu bilden und Programme neu voruebersetzen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-271 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 272 Initialisierungsprogramm (INI-File) bzw. GUD- oder Makro-Definitionsdatei (DEF-File) korrigieren. In Zusammenhang mit Alarm 12380 bzw. 12460 auch Speicherkonfigurierung aendern. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-272 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 273 Alarm in einem aus dem PROGEVENT heraus gestarteten Unterprogramm auftritt Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: PROGEVENT-datei (Unterprogramm) korrigieren Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-273 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 274 Es wurde bei Satzsuchlauf ein Suchziel mit einem nicht geladenen Programm angegeben. Reaktion: Alarmanzeige. Abhilfe: Suchzielangabe entsprechend korrigieren bzw. Datei nachladen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-274 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 275 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm ueberpruefen, Suchziel aendern (Schreibfehler im Teileprogramm) und Suchlauf neu starten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-275 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 276 Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Gewuenschten Getriebe-Zustand per ASUP einstellen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-276 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 277 Ein Init-Baustein darf nur Wertzuweisungen enthalten (und globale Datendefinitionen, wenn sie in einem spaeter ausfuehrbaren Programm nicht noch einmal definiert werden), aber keine Bewegungs- oder Synchronaktionen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-277 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 278 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Angezeigten Satz korrigieren; G-Funktionen und Adressen im Satz aufeinander abstimmen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-278 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 279 - Übergebene Koordinaten des Kreises Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-279 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 280 Schluesselwort MEAW=.. mit einer Messfuehlernummer innerhalb der oben angegebenen Grenzen versehen. Sie muss dem Hardwareanschluss des Messfuehlers entsprechen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-280 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 281 Programmierung fehlerhaft: der Wert fuer den Abhebeweg darf nicht negativ sein. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-281 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 282 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Fuer die betreffende Achse eine Rueckzugsposition programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-282 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 283 Zu repositionierende Achsen/Spindeln vor dem REPOS-Befehl per GET-Befehl dem Kanal zuordnen. Beispiel: GET(A); A-Achse dem Kanal zuordnen REPOSL A; Geometrieachsen und A-Achse repositionieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-283 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 284 Die gewuenschte Spindel vor dem Verweilzeitaufruf mit M3, M4 oder M5 in den Steuerbetrieb bringen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-284 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 285 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern.: Laenge 1 - 3 oder 4 fuer Radius zulaessig. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-285 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 286 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Spline- und Polynominterpolation nicht programmieren oder die dafuer vorgesehene Ergaenzung nachruesten. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-286 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 287 Es ist nicht erlaubt, eine Achse mehrfach zu programmieren. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Mehrfach programmierte Achsadressen loeschen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-287 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 288 Werkzeugorientierung mehrfach in einem Satz zu programmieren. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-288 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 289 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Werte fuer Fasen, Verrundungen und modale Verrundungen nur mit positiven Werten programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-289 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 290 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Vor einer Aktivierung der Funktion die Durchmesser-Programmierung der Achse ausschalten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-290 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 291 Die Anzahl der definierten bzw. aktiven Kopplungen reduzieren bzw. die Anzahl der im MD18450 projektierten Koppel-Module erhöhen. Falls notwendig, eine weitere Optionsstufe der generischen Kopplung erwerben. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-291 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 292 Teileprogramm ändern. Eine Bewegung in der Folgeachse/Spindel kann mit CPFPOS bei CPON bzw. CPOF programiert werden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-292 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 293 Satz zugelassen. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm ändern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-293 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 294 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm ändern, Anzahl der Leitwerte reduzieren bzw. einen anderen Kopplungstyp nutzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-294 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 295 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm ändern. Kopplung beenden und mit gewünschten Bezugsystem neu aktivieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-295 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 296 Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm ändern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-296 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 297 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm ändern. Vor der Anweisung die Leitachse/Spindel definieren und ggf. auch aktivieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-297 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 298 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: S-Wert bzw. Drehrichtung fuer die Masterspindel im angezeigten Satz ergaenzen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-298 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 299 (Gewindelaenge). Eine 2. Steigung fuer die andere Achse wird jedoch nicht angegeben. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Steigungsparameter der geschwindigkeitsbestimmenden Achse zuordnen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-299 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 300 Teileprogramm ändern: Es können nur zulässige Getriebestufe eingelegt werden, die gemäß Maschinendatum MA_NUM_GEAR_STEPS auch eingerichtet ist. M70-Projektierung (MD 35014 $MA_GEAR_STEP_USED_IN_AXISMODE) auf MD 35090 MA_NUM_GEAR_STEPS begrenzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-300 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 301 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Lageregelung der Spindel mit SPCON im vorhergehenden Satz programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-301 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 302 Im Teileprogramm ueberpruefen, ob die Leitspindel/achse schon in einer anderen Kopplung als Folgespindel/achse aktiv ist. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-302 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 303 Die programmierte Drehzahl (S-Wert) muss positiv sein. Abhaengig vom Anwendungsfall kann der Wert Null akzeptiert werden (z.B. G25 S0). Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-303 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 304 Der Alarm kann mit dem Maschinendatum 11415 SUPPRESS_ALARM_MASK_2 Bit0 =1 unterdrückt werden. Reaktion: Alarmanzeige. Abhilfe: Alle Leitachsen bzgl Achs/Spindelsperre gleichstellen Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-304 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 305 NC-Teileprogramm so veraendern, dass die verlangte Kurventabelle zu dem Zeitpunkt existiert, wenn die Achskopplung eingeschaltet werden soll. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-305 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 306: Kanal %1 Satz %2 Kopplung: Fuer Leitachse %4 Folgeachse %3 Nicht Verfuegbar
Achse/Spindel bereits gekoppelt ist. Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-306 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 307 Bitte das Autorisierte Personal/Service benachrichtigen. Leitspindel/-achse mit Spindel-/Achstausch in den entsprechenden Kanal bringen oder von der PLC freigeben. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-307 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 308 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. - Schreibschutz entfernen. Kanal-MD: COUPLE_AXIS_IS_WRITE_PROT - oder Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-308 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 309 (z.B. Parameter fuer ELG). Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-309 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 310 Es wurde eine Kopplung eingeschaltet, bei der ein nicht interpretierbarer String geschrieben wurde (z.B. Satzwechselverhalten). Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-310 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 311 Teileprogramm korrigieren. Die Kopplung(en) fuer diese Achse/Spindel vor Achscontainerdrehung ausschalten oder die Achscontainerdrehung zu einem spaeteren Zeitpunkt ausfuehren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-311 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 312 MD 30300: IS_ROT_AX und MD 30310: ROT_IS_MODULO zu einer Rundachse mit Modulowandlung erklaert werden. Korrespondierende Maschinendaten: MD 30320: DISPLAY_IS_MODULO Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-312 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 313: Kanal %1 Programmbeeinflussung: Aktion %2 Im Aktuellen Zustand Nicht Erlaubt
Die Verarbeitung (Programm, Joggen, Satzsuchlauf, Referenzpunkt...) kann in dem aktuellen Zustand nicht gestartet bzw. fortgesetzt werden. Reaktion: Alarmanzeige. Abhilfe: Pruefen von Programmzustand und Kanalzustand. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-313 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 314: Kanal %1 Programmbeeinflussung: Aktion %2 Nicht Erlaubt
Fuer die zu aktivierende Funktion muss eine andere Betriebsart aktiviert werden. Reaktion: Alarmanzeige. Abhilfe: Bedienung und Betriebsart pruefen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-314 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 315: Kanal %1 Programmbeeinflussung: Aktion %2 Nur Im Reset-Zustand Moeglich
%3 = Aktionsnummer/Aktionsname Erläuterung: Falscher Betriebsarten-Wechsel z.B: Auto -> MDAREF. Reaktion: Alarmanzeige. Abhilfe: Bedienung bzw. angewaehlte Betriebsart pruefen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-315 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 316: Kanal %1 Repositionieren: Aktion %2 Im Aktuellen Zustand Nicht Erlaubt
Das Behandlung einer identischen Aktion ist noch aktiv. Reaktion: Alarmanzeige. Abhilfe: Warten, bis alter Vorgang abgeschlossen ist und dann die Bedienung wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-316 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 317: Kanal %1 Bag %2 Maschinendatum: Kanal-/Bag-Zuordnung Nicht Erlaubt Oder Doppelt
Dies gilt z.B. fuer das Laden von Maschinendaten und bei Satzsuchlauf bis zum Auffinden des Suchziels. Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Abbruch mit Reset! Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-317 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 318: Kanal %1 Vorsicht: Programmtest Veraendert Werkzeugverwaltungsdaten
Die Aktion darf nicht waehrend einer Interruptbehandlung aktiviert werden (z.B. Modewechsel). Reaktion: Alarmanzeige. Abhilfe: Reset bzw. warten, bis Interrupt-Verarbeitung fertig ist. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-318 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 319: Kanal %1 Interruptbehandlung: Aktion %2 Nicht Moeglich
Zwischen dem Vorgaenger- und aktuellem NC-Satz einen ausfuehrbaren NC-Satz programmieren. Beispiel: N10 SETM. N15 STOPRE ; ausfuehrbaren NC-Satz einfuegen. N20 CLEARM. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-319 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 320: Kanal %1 Interruptbehandlung: Aktion %2 Im Aktuellen Zustand Nicht Erlaubt
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Programm muss mit Reset abgebrochen werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-320 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 321: Kanal %1 Interruptbehandlung: Aktion %2 Wegen Stops Nicht Moeglich
Beispiel: Der Satzsuchlauf via Programmtest (Pi-Dienst _N_FINDBL mit Mode-Paramter 5) darf bei aktivem Programm-Test nicht eingeschaltet werden. Reaktion: Alarmanzeige. Abhilfe: Programm-Test ausschalten. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-321 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 322 Alarm angezeigt. Reaktion: Alarmanzeige. Meldungsanzeige. Abhilfe: Alarm wird mit ENABLE_ALARM_MASK Bit 1 == 0 unterdrueckt. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-322 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 323 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Alarm kann mit $MN_SERUPRO_MASK Bit 1 abgeschaltet werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-323 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 324 Ein Programm wurde zu einen Teil bereits abgearbeitet und man "ueberspringt" mit Satzsuchlauf einen folgenden Programmteil, um danach weiterzumachen. Reaktion: Alarmanzeige. Abhilfe: Nach der Anfahrbewegung des Suchlauf die Aktion wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-324 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 325 Der Alarm tritt auf, wenn der aktuelle Kanal vor dem abhaengigen Kanal beendet wird. Reaktion: Alarmanzeige. Abhilfe: "Group-Serupro" abschalten (Siehe $MC_SERUPRO_MODE) oder WAITE einbauen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-325 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 326 Dieses Verhalten ist gewollt und der Alarm dient nur als Hinweis. Reaktion: Alarmanzeige. Abhilfe: $MN_SUPPRESS_ALARM_MASK $MC_AUTO_IPTR_LOCK und Sprachbefehl IPTRLOCK Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-326 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 327 Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Achs-/Spindelsperre der Leitachse setzen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-327 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 328 "Globale Startsperre" wieder Der Alarm wird mit $MN_ENABLE_ALARM_MASK Bit 6 eingeschaltet Reaktion: Alarmanzeige. Abhilfe: "Globale Startsperre" aufheben und erneut starten Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-328 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 329 Reaktion: Alarmanzeige. Abhilfe: Ende von Syntax-Checks abwarten, oder Syntax-Check mit Reset abbrechen, oder Syntax-Check mit PI _N_CHKABO abbrechen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-329 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 330 Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. - Maschinendaten aendern - Anzahl Symbole (Variablen, Unterprogramme, Parameter) reduzieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-330 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 331 Bitte das Autorisierte Personal/Service benachrichtigen. Felder verkleinern bzw. der Datenhaltung fuer Unterprogrammaufrufe, Werkzeugkorrekturen und Anwendervariablen mehr Speicherplatz zur Verfuegung stellen (Maschinendaten MM_...). Siehe /FB/, S7 Speicherkonfiguration Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-331 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 332 Bei der Verwendung einer SPL in Safety-Integrated kann der Feldindex ueber Optionsdatum weiteren Einschraenkungen unterliegen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-332 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 333 Transformation vor dem Beschreiben der axialen Daten abwaehlen (Schluesselwort: TRAFOOF) oder als Achsindex die Maschinenachsnamen verwenden. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-333 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 334 Der maximale Speicherplatz von 8KByte, der einem Symbol zur Verfuegung steht, wurde ueberschritten. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Felddimensionen verkleinern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-334 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 335 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Wertzuweisung korrigieren, z.B. einen Wert innerhalb des Wertbereiches ungleich Null. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-335 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 336 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Teileprogramm oder Maschinendatum entsprechend aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-336 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 337 Weniger digitale/analoge Ausgaenge in einem Satz programmieren. Die angegebene Maximalzahl gilt jeweils getrennt fuer analoge bzw. digitale Ausgaenge. Eventuell zwei NC-Saetze programmieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-337 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 338 Im Hochlauf konnten die vordefinierten Symbole nicht eingelesen werden. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-338 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 339: Kanal %1 Satz %2 T-Nr.= %3, D-Nr.= %4 Existiert Nicht
Zugriff auf Summenkorrekturspeicher mittels $TC_SCP*, $TC_ECP*, Summenkorrekturanwahl DLx bzw. Werkzeuganwahl Ty bzw. Korrekturanwahl Dz ueberpruefen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-339 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 340: Kanal %1 Satz %2 H-Nr Bereits In T-Nr.= %3, D-Nr.= %4 Vorhanden
1. Fuer die Eindeutigkeit der D-Nummerierung innerhalb der TO-Einheit sorgen; z.B. durch Umbenennen der D-Nummern. 2. Falls die Eindeutigkeit im folgenden nicht benoetigt wird, den verursachenden Befehl nicht verwenden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-340 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 341 Das heisst, den Datensatz des Werkzeugs mit allen definierten D-Nummern nach NCK laden (ueber MMC, mit Ueberspeichern), mit Ueberspeichern T programmieren, dann das Programm fortsetzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-341 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 342 - Ist das Werkzeug anhand seines Zustandes nicht in der Lage, den Zugriff zu erlauben? Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-342 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 343 Safety Integrated: Safety-PLC-Systemvariablen duerfen nur waehrend der SPL- Inbetriebnahmephase gelesen werden. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-343 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 344: Kanal %1 Werkzeugverwaltung: Handwerkzeug %3 Von Spindel/Werkzeughalter %2 Entnehmen
Werkzeugwechsel-Ein-Befehls wird der Alarm automatisch geloescht. Mit Handwerkzeugen kann nur effizient gearbeitet werden, wenn dies ueber das PLC-Programm entsprechend unterstuetzt wird. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-344 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 345 WZ (andere T-Nummer) mit derselben Duplonummer existiert. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Programm korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-345 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 346 Magazindefinition korrigieren. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: NC-Programm korrigieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-346 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 347 NC-Programm aendern: Weisen Sie den Wert des Maschinendatums oder der Systemvariable einer programmlokalen Variable zu und uebergeben Sie diese als Parameter. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-347 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 348 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Teileprogramm korrigieren FC16 bzw. FC18 Aufruf korrigieren Maschinendatum $MA_HIRTH_IS_ACTIVE abwaehlen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-348 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 349 Die Teilungsachsposition im NC-Teileprogramm entsprechend der Laenge der aktuellen Positionstabelle programmieren, bzw. die Positionstabelle um den gewuenschten Wert ergaenzen und die Listenlaenge anpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-349 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 350: Kanal %1 Satz %2 Achse %3 Transformation Aktiv: Verbietet Achscontainerdrehung
Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die Transformation mit TRAFOOF vorher abwaehlen oder Aktion aus dem Teileprogrammsatz entfernen Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-350 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 351 Geometrieachse beteiligt. Dies ist nicht zulaessig. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Transformation vorher ausschalten. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-351 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 352 Maschinenachsbezeichner zugelassen sein (MD 10000 AXCONF_MACHAX_NAME_TAB). Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bei der Programmierung Maschinenachsbezeichner verwenden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-352 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 353 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Definition der Schutzbereiches aendern, MD kontrollieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-353 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 354 Files geschehen, dass das entsprechenden korrigierten Datum enthält. Wenn danach erneut ein Warmstart durchgeführt wird, ist der Alarm beseitigt, sofern die Daten nun in sich konsitent sind. © Siemens AG 2006 All Rights Reserved 2-354 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 355 Initial.ini-Datei geschehen, die das entsprechend korrigierte Datum enthält. Wenn danach erneut ein Warmstart durchgeführt wird, ist der Alarm beseitigt, sofern die Daten nun in sich konsistent sind. © Siemens AG 2006 All Rights Reserved 2-355 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 356 Dies gilt auch fuer implizit ausgeloeste, wie z.B. bei G74, M30, M17. Reaktion: Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm aendern. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-356 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 357: Kanal %1 Satz %2 Kurventabelle: Vorlaufstop Bei Definition Ctabdef Nicht Erlaubt
Klammern Sie den Satz mit "IF NOT($P_CTABDEF) ... ENDIF" oder entfernen Sie die Anweisung, die zum Vorlaufstop fuehrt. Starten Sie danach das Teileprogramm erneut. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-357 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 358: Kanal %1 Satz %2 Kurventabelle: Tabelle %3 Existiert Nicht
Anweisung CTABDEF( ..) ein. CTABDEF- und CTABEND-Anweisun muessen in derselben Programmebene (Haupt- oder Unterprogramm) programmiert werden. Starten Sie das Programm erneut. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-358 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 359: Kanal %1 Satz %2 Kurventabelle: Anweisung Supa Nicht Innerhalb
Lesen oder Schreiben eines nicht vorhandenen Frames. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm aendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-359 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 360: Kanal %1 Satz %2 Frame: Feinverschiebung Nicht Projektiert
Kanalachse auf dieser NCU gibt. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm aendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-360 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 361 Schalter!Stecker!Kabel! PLC-Eingang!Anwenderprogramm). 3. Der Referenzpunktschalter wird vom Nocken nicht betaetigt. Vertikalen Abstand zwischen Reduziernocken und Betaetigungsschalter kontrollieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-361 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 362 Maschinendatum 34060 REFP_MAX_MARKER_DIST vergroessern, aber keinen groesseren Wert waehlen als den Abstand zwischen 2 Nullmarken. Das wuerde die Ueberwachung eventuell ausschalten! Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-362 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 363 20,00 mm) muss ins Maschinendatum 34060 REFP_MAX_MARKER_DIST eingetragen werden. Die Referenzspur des Massstabes inkl. der Elektronik fuer die Auswertung ueberpruefen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-363 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 364 Bitte das Autorisierte Personal/Service benachrichtigen. MD fuer die Anfahrgeschwindigkeit 34040 REFP_VELO_SEARCH_MARKER verkleinern und/oder MD fuer die Geschwindigkeitstoleranz 35150 SPIND_DES_VELO_TOL vergroessern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-364 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 365 Alarmanzeige. Abhilfe: Entscheiden, ob die Achse ueber die Richtungstasten oder ueber das Handrad verfahren werden soll. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-365 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 366 MD 10920: INDEX_AX_LENGTH_POS_TAB_2 MD 10930: INDEX_AX_POS_TAB_2 korrigieren (ergaenzen) oder die Arbeitsfeldbegrenzungen bzw. die Softwareendschalter auf andere Werte setzen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-366 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 367 - fuer PLC-Achsen an der VDI-Schnittstelle korrekten Vorschub angeben oder - fuer Pendelachsen im Settingdatum $SA_OSCILL_VELO Vorschub vorgeben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-367 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 368: Kanal %1 Achse %2 Umdrehungsvorschub: Unzulaessige Vorschubquelle
Bedienung ueberpruefen, ob wirklich Geometrieachsen verfahren werden sollen, andernfalls Umschaltung mit der Taste "WKS/MKS" auf der Maschinensteuertafel auf die Maschinenachsen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-368 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 369 Start der Geometrieachse erst, wenn die Verfahrbewegung der anderen Geometrieachse oder Maschinenachse abgeschlossen ist. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-369 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 370 - Kleinere Zielposition vorgeben. - Arbeitsfeldbegrenzung deaktivieren. - Arbeitsfeldbegrenzung anders einstellen. - Achse mit JOG freifahren. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-370 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 371 Die Achse kann derzeit keine Pendelbewegung ausfuehren, da sie bereits verfahren wird, z.B. ueber Handverfahren. Reaktion: Alarmanzeige. Abhilfe: Andere Verfahrbewegung beenden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-371 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 372 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Kleinere Zielposition vorgeben. Arbeitsfeldbegrenzung deaktivieren. Arbeitsfeldbegrenzung anders einstellen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-372 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 373 - mit 'Pendelumkehr von extern' oder - mit Umkehrpunkt ändern mittels Handrad oder - mit Umkehrpunkt ändern mittels JOG-Taste. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-373 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 374: Kanal %1 Konturhandrad: Verfahrrichtung Oder Ueberfahren Von Satzanfang Nicht Erlaubt
Es wird mit Konturhandrad auf der Bahn entgegen der programmierten Verfahrrichtung verfahren und der Startpunkt der Bahn am Satzanfang wurde erreicht. Reaktion: Alarmanzeige. Abhilfe: Konturhandrad in Gegenrichtung drehen. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-374 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 375 - Wurde die Konturabweichung, die zur Ausloesung fuehrt, zu gross bemessen? Ist die Momentengrenze zu hoch eingestellt? Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-375 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 376 - Positionsfenster fuer die Stillstandsueberwachung zu klein (37020 MD: $MA_FIXED_STOP_WINDOW_DEF) (43520 Setting Data: $SA_FIXED_STOP_WINDOW). Standardwert jeweils 1 mm. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-376 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 377 6: PLC hat Freigaben zurueckgenommen. Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Beachten Sie die Randbedingungen des Bremstestes, siehe Zusatzinfo. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-377 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 378: Kanal %1: Falsche Konfiguration Fuer Die Digitalisier-Funktion
Alarmanzeige. Abhilfe: - Vor dem Digitalisieren eine zulaessige Transformation aktivieren. - Ueber Maschinendatum 3-Achs-Modus fuer das Digitalisieren auswaehlen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-378 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 379: Kanal %1: Digitalisiermodul Unterstuetzt Kein 3+2-Achs-Digitalisieren
Bitte das Autorisierte Personal/Service benachrichtigen. Fehler-Code: 0, 0: Kabelverbindung in Richtung zur NC ueberpruefen. Andere Fehler-Codes: z.B. falscher Header, falsche Checksum (Entwicklungsdoku). Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-379 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 380: Fehler In Der Digitalisier-Kommunikation: Status-Code Des Com-Ic's
Ist der Fehler nicht zu finden, laesst sich der Alarm unterdruecken; dazu Tabelle abschalten ($SN_CEC_TABLE_ENABLE) oder Kompensation in der Achse abschalten ($MA_CEC_ENABLE). Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-380 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 381: Achse %1: Unterschiedliche Ausgangszuordung Der Multiplizierten Tabellen
Kennlinien in den Tabellen ueberpruefen ($AN_CEC). Eventuell hat sich auch eine der Eingangsachsen schneller bewegt als vorgesehen. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-381 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 382 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Siehe help-Information der zusaetzlichen Alarme. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-382 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 383: Kanal %1 Kommandoachse %2: Achscontainerdrehung Bereits Freigegeben
Die Kontroller der Achse durch die PLC beenden und die Kontrolle damit dem Kanal zurueckzugeben oder die Kommandoachse mit statischer Synchronaktion starten. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-383 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 384: Kanal %1 Satz %2 Bewegungssynchronaktion: Zugriff Auf Systemvariable Nicht Moeglich
Stack ueberlaufen. Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Fehlerhaften Ausdruck korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-384 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 385: Kanal %1 Satz %2 Bewegungssynchronaktion: Befehl Nicht Ausfuehrbar
Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Gueltigen Index verwenden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-385 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 386: Kanal %1 Werkzeugverwaltung: Plc Kann Nur Fehlerhaft Abgebrochene Kommandos Beenden
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Programm in dem Kanal aendern, der die Werkzeugfeinkorrektur schreibt. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-386 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 387 NC-Stop bei Alarm. Abhilfe: Programm im Bearbeitungskanal korrigieren: FTOCON anwaehlen, damit Kanal bereit fuer Empfang des PUTFTOC-Kommandos. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-387 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 388 Kinematik dieser Maschine nicht möglich ist. Reaktion: Alarmanzeige. Abhilfe: Abbruch der Jog-Bewegung und Vorgabe einer anderen (möglichen) Orientierungsänderung. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-388 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 389: Ueberwachung Fuer Esr Aktiv
MD 36300: ENC_FREQ_LIMIT [n] und Nahtstellensignal Lagemesssystem 1/2 (DB 31 - 48, DBX 1.5 und DBX 1.6) kontrollieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-389 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 390 Bei SAFETY: Die Ausgabe der Fehlermeldung bei aktiver Istwertkopplung kann auf der Folgeachse durch eine Erhöhung von MD 36060 $MA_STANDSTILL_VELO_TOL verhindert werden (Standardwert ist 5mm). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-390 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 391 Achsbewegungen fuehren. Reaktion: Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Ueberlagerte Bewegung herausfahren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-391 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 392: Kanal %1 Ab Satz %2 Transformation Aktiv: Ueberlagerte Bewegung Zu Gross
Aenderung des Teileprogramms. Aenderung einer falsch vorgegebenen Werkzeuglaengenkorrektur. Beachte: RESET allein reicht nicht, wenn Trafo auch ueber RESET aktiv bleibt. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-392 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 393 Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm am Satzende. Abhilfe: RESET-Einstellung in $AA_TOFF_MODE aendern Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-393 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 394 NC-Stop bei Alarm. Abhilfe: Startposition des Messvorgangs überprüfen bzw. Messfühlersignale in der PLC-Nahtstelle (DB10.DBB107) kontrollieren. Kabel und Stecker o.k.? Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-394 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 395 - Messfuehler, Kabel, Kabelverteiler, Klemmanschluesse in Ordnung? Entweder alle GEO-Achsen explizit ausprogrammieren oder die Verfahrbewegung ueber den POS[Achse] Befehl programmieren. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-395 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 396: Fehler Bei Ausgabe Der Nocken-Schaltsignale Ueber Timer
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Ipotakt verkuerzen (sofern moeglich). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-396 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 397 Abwahl des Gewindeschneidens erfolgt mit G1, die Synchronspindelkopplung wird mit COUPOF ausgeschaltet, der Spindelpositionierbetrieb wird mit M3, M4 oder M5 verlassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-397 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 398 Abwahlsatz bzw. Satzsuchlaufzielsatz auf Drehzahlsteuerbetrieb (M3, M4, M5, SBCOF) aendern. Maschinendatum 35035 SPIND_FUNCTION_MASK Bit 2 auf 0 setzen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-398 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 399 Spindeln / Achsen mit gleichen Dynamiken verwenden. Ist die unterschiedliche Einstellung bewusst gewaehlt, kann der Alarm mit dem Maschinendatum 11410 SUPPRESS_ALARM_MASK Bit21 = 1 unterdrueckt werden. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-399 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 400 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Ablauf in der PLC korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-400 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 401 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Synchronspindel-DV-Kopplung verwenden oder Drehrichtung und Drehzahl programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-401 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 402: Kanal %1 Satz %2 Folgespindel %3 'Synchronlauf Nachführen'-Diagnose
Folgespindel vorhanden ist, kann der Korrekturwert $AA_COUP_CORR[Sn] nicht sinnvoll berechnet werden. Reaktion: Alarmanzeige. Abhilfe: PLC Signal DB31.., DBX26.4 'Freigabe Überlagerung' auf 0 setzen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-402 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 403 NC-Teileprogramm korrigieren. Nullmarkensynchronisation durch Positionieren, durch Drehen (mind. 1 Umdrehung) im Drehzahlsteuerbetrieb oder G74 vor Einschalten der alarmerzeugenden Funktion herstellen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-403 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 404 Spindel ohne angebauten Geber: NC-Sprachelemente duerfen nicht verwendet werden, die Gebersignale voraussetzen. Spindel mit angebautem Geber: Anzahl der verwendeten Spindelgeber ueber das MD NUM_ENCS eingeben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-404 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 405 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Einstellung von ENC_REFP_MODE aendern oder ins JOG+REF wechseln und dann referenzieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-405 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 406 NC-Stop bei Alarm. Abhilfe: Im Teileprogramm ueberpruefen, ob die Leitspindel/achse schon in einer anderen Kopplung als Folgespindel/achse aktiv ist. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-406 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 407: Kanal %1 Achse %2 Referenzpunktfahren: Nullmarkensuchgeschwindigkeit (Md) Wird Nicht Erreicht
Bitte das Autorisierte Personal/Service benachrichtigen. Niedrigere Nullmarkensuchdrehzahl $MA_REFP_VELO_SEARCH_MARKER projektieren. Gebergrenzfrequenzprojektierung $MA_ENC_FREQ_LIMIT und $MA_ENC_FREQ_LIMIT_LOW ueberpruefen. Anderen Referiermode ($MA_ENC_REFP_MODE != 7) einstellen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-407 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 408: Kanal %1 Werkzeugverwaltung: Werkzeug Bewegen Nicht Moeglich, Da Werkzeug %2 Nicht In Magazin
- Pruefen, ob die Maschinendaten $MC_RESET_MODE_MASK, $MC_START_MODE_MASK und das damit gekoppelte Maschinendatum $MC_TOOL_RESET_NAME mit den aktuellen Definitionsdaten zusammenpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-408 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 409: Kanal %1 Satz %2 Werkzeugverwaltung: Kein Einsatzbereites Werkzeug In Werkzeuggruppe
- Pruefen, ob die Werkzeugdaten korrekt definiert sind. Sind alle vorgesehenen Werkzeuge der Gruppe mit dem genannten Bezeichner definiert worden/beladen worden? Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-409 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 410 Sicherstellen, dass sich vor der Datensicherung keine Werkzeuge im Zwischenspeichermagazin befinden. Datensicherung nach Entfernen der Werkzeuge aus dem Zwischenspeichermagazin wiederholen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-410 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 411 SUPPRESS_ALARM_MASK unterdrueckt werden. Anzeigegruende liegen typisch dann vor, wenn mit der Funktion 'eindeutige D-Nummern' gearbeitet wird, die auf Siemens-MMC nur unmissverstaendlich (eben eindeutig) angezeigt werden koennen, wenn jeweils genau ein WZ aus einer WZ-Gruppe den Zustand 'aktiv' hat. Bevor mit der Bearbeitung begonnen wird bzw. bevor der Sprachbefehl SETTA (oder entsprechende MMC-Bedienung, ...) verwendet wird, sollten alle Werkzeuge des Magazins den Status "nicht aktiv"...
Seite 412 Maschinenzustaenden der Gewindebohrvorgang abgebrochen werden, so sind die Spindel und die Achse moeglichst gleichzeitig stillzusetzen. Geringfuegige Abweichungen werden dann vom Ausgleichsfutter aufgenommen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-412 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 413 - Vorgegebener Spindeldrehzahl (Teileprogramm, FC18, Synchronaktion) - Spindeloverride (Bahn- und Einzelachsoverrides sind unwirksam) Reaktion: Alarmanzeige. Abhilfe: Mindestens einen der o.g. Einflussfaktoren geschwindigkeitsverringernd aendern. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-413 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 414 - Fehlercode 14 : DBB30 Spindel-Positionieren. Reaktion: NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Konflikt auflösen: z.B. Transformation vor Spindelstart ausschalten. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-414 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 415: Kanal %1 Achse %2 Preset: Wert Nicht Zulaessig
Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. - Option setzen - Aktivierung der Funktion 'Konturhandrad' zurücknehmen - Teileprogramm ändern Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-415 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 416 Bitte das Autorisierte Personal/Service benachrichtigen. Kontrolle des Messsystems nach den Vorgaben des Messmittel-Herstellers. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-416 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 417 Die Ueberwachung kann ausgeschaltet werden, indem das Maschinendatum 36310 ENC_ZERO_MONITORING [n]=... (n ... Encodernummer: 1,2) auf 0 gesetzt wird. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-417 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 418 Geber-Justage (Maschinenbezug) verifizieren bzw. Geber neu justieren. b. Geber tauschen, Geberkabel tauschen bzw. abschirmen (oder Nullmarken-Ueberwachung deaktivieren). Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-418 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 419 %1 = Achsname, Spindelnummer Erläuterung: Aktueller Geschwindigkeitsistwert ueberschreitet 80% des im Maschinendatum festgelegten Grenzwertes -- nicht benutzt -- Reaktion: Alarmanzeige. Abhilfe: Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-419 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 420 - Wird das bearbeitete Teil langsam verformt, so kann sich das Erreichen der Endposition verzoegern -> MD 36042 FOC_STANDSTILL_DELAY_TIME erhoehen. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-420 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 421 - Lageregelsinn kontrollieren: Geht die Achse unkontrolliert durch (nicht bei 611D-Antrieben)? - Drehzahlsollwertkabel kontrollieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-421 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 422 /Lageregleroptimieung ueberpruefen; Verstaerkungen moeglichst hoch waehlen. Einstellung des Kv- Faktors (MD 32200 POSCTRL_GAIN) ueberpruefen, gegebenenfalls erhoehen. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-422 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 423 Bitte das Autorisierte Personal/Service benachrichtigen. Maschinendaten aktiver und angewaehlter Encoder ueberpruefen. Maschinendatum fuer Toleranz der Geber ($MA_ENC_DIFF_TOL) ueberpruefen. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-423 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 424 NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Auswertung der oben aufgefuehrten Antriebsalarme. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-424 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 425 Bitte das Autorisierte Personal/Service benachrichtigen. Kontrolle der Einstellparameter der Quadrantenfehlerkompensation (Reibkompensation), evtl. Kompensation ausschalten mit MD 32500 FRICT_COMP_ENABLE. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-425 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 426: Achse %1 Parametrierfehler: Spindelsteigung
Steigung der Kugelrollspindel bestimmen (Angabe des Maschinenherstellers oder Steigungsmessung bei abgenommener Spindelabdeckung) und im Maschinendatum 31030: LEADSCREW_PITCH eintragen (meist 10 oder 5 mm/Umdr.). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-426 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 427: Achse %1 Geber %2 Parametrierfehler: Strichabstand Bei Lineargebern
Motornenndrehzahl in [Grad/s] erreicht werden soll (Maschinendatum 32260 RATED_VELO). Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-427 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 428 16 liegen, da diese Groesse die Rechenzeit der QFK beeinflusst. Reaktion: Alarmanzeige. Abhilfe: Systemvariable $AA_QEC_FINE_STEPS entsprechend anpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-428 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 429 Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Die Werte korrekt eingeben: 0 < $AA_QEC_MEAS_TIME_1 < $AA_QEC_MEAS_TIME_2 < $AA_QEC_MEAS_TIME_3. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-429 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 430: Achse %1 Qfk: Vorsteuerung Nicht Aktiv
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Eingabe mit dem richtigen Wert wiederholen und Power On. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-430 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 431 Bitte das Autorisierte Personal/Service benachrichtigen. Doppelbelegung der Sollwertzuordnung vermeiden durch das Korrigieren von 30110 $MA_CTRLOUT_MODULE_NR. Desweiteren ist der gewaehlte Bustyp $MA_CTRLOUT_SEGMENT_NR zu ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-431 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 432 Sonst Regelungsbaugruppe gegen eine, die das Messen unterstuetzt, tauschen. Siehe dazu $MN_DRIVE_DIAGNOSIS[8]. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-432 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 433 Parkende Achse zu schalten. Mit Aufheben der Parkenden Achse vom ersten Messsystem werden alle Messsysteme der Reglerbaugruppe initialisiert. Danach kann die Parkende Achse vom zweiten Messsystem fehlerfrei aufgehoben werden. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-433 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 434 Maschinendatum enthaelt einen nicht gueltigen Wert, wurde deshalb von der Software intern auf einen gueltigen Wert geaendert. Reaktion: Alarmanzeige. Abhilfe: MD kontrollieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-434 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 435 Wird ein Absolutgeber mit Seriennummer getauscht, so muss das Antriebs-BOT-File für diesen Antrieb (wegen neuer Seriennummer) gespeichert werden. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-435 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 436 3. Bei Lageregelung mit dem indirekten Geber nur innerhalb des Positionsfensters (MD 36500 > Istposition > MD 36500). Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-436 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 437: Kanal %1 In Satz %2: Bahngeschwindigkeit Fuer Hilfsfunktionsausgabe Zu Hoch
Spindeldrehzahl geaendert hat und damit die Bearbeitung warten muss, bis die Spindel wieder im Sollbereich ist oder dass eine Synchronaktion erst beendet sein sollte, bevor die Bahninterpolation weiter faehrt. Der Alarm wird nur ausgegeben, wenn $MN_TRACE_SELECT = 'H400' gesetzt wurde. Normalerweise wird die Alarmausgabe unterdrueckt. $MN_TRACE_SELECT hat SIEMENS- Passwortschutz. Reaktion: Alarmanzeige.
Seite 438 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die Achse nicht als fest zugeordnete PLC Achse definieren. Aenderung der Maschinendatums $MA_BASE_FUNCTION_MASK Bit5. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-438 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 439 BAG nicht betriebsbereit, wirkt auch auf Einzelachsen NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Antrieb neu hochfahren, Antriebssoftware pruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-439 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 440 SDB-Typ-2000 stehen) oder bei der Profibus-Projektierung wurden die Adressen der Eingangs- und Ausgangsslots der Antriebe nicht gleich gewaehlt. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-440 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 441: Antriebsautarkes Stillsetzen/Rueckziehen Ausgeloest
$AA_ESR_ENABLE[Achse] = 0 setzen, bevor die Achse NEUTRAL gesetzt wird. Alarm ist unterdrückbar über $MN_ALARM_SUPPRESS_MASK_2 Bit 6 = 1. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-441 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 442 Beim Setzen von $MA_ESR_REACTION[Achse] im Teileprogramm muss z.B. NEWCONF vor $AA_ESR_ENABLE[Achse] aufgerufen werden. Alarm ist unterdrückbar über $MN_ALARM_SUPPRESS_MASK_2 Bit 6 = 1. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-442 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 443: Kanal %1 Satz %2: Die Namen Der Kinematischen Ketten
Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: - Die Namen der beteiligten kinematischen Kettenglieder ändern Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-443 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 444 Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: In $NK_1ST_NEXT[...] den Namen eines existierenden Kettengliedes angeben. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-444 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 445: Kanal %1 Satz %2: Maximalanzahl Von %3 Kettenelementen Überschritten
Einen zulässigen Namen verwenden. Die zulässigen Namen sind der Dokumentation der betreffenden Systemvariablen zu entnehmen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-445 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 446: Kanal %1 Satz %2: Ungültiger Schutzbereichstyp In $Np_Type[%3]
Maschinendatum $MN_3D_PROT_AREA_TYPE_NAME_TAB festgelegt. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Gültigen Schutzbereichstyp angeben. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-446 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 447: Kanal %1 Satz %2: Maximalanzahl Von %3 Schutzbereichselementen Überschritten
Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Die Anzahl der Schutzbereiche bzw. Schutzbereichselemente reduzieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-447 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 448: Kanal %1 Satz %2: Der Schutzbereich $Np_Prot_Name[%3] Enthält Keine Schutzbereichselemente
In $NP_ADD[...] den Namen eines existierenden Schutzbereichselements angeben, einen Schutzbereich mit dem angegebenen Namen definieren oder den Eintrag löschen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-448 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 449: Kanal %1 Satz %2: Name Der Kinematischen Kette In $Np_Chain_Name[%3] Ist Nicht Definiert
Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Definiton des Schutzbereichs ändern oder Schutzbereich löschen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-449 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 450: Kanal %1 Satz %2: Der Parameter $Np_Para[%3,%4] Ist Unzulässig
Schutzbereichsgruppen müssen eindeutig sein. Reaktion: Korrektursatz mit Reorganisieren. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Eine der beteiligten Schutzbereichsgruppen umbenennen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-450 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 451 In $NP_ADD_GROUP[...] denn Namen einer existierenden Schutzbereichsgruppe angeben, eine Schutzbereichsgruppe mit dem angegebenen Namen definieren oder den Eintrag löschen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-451 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 452 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: NC-Programm bzw. Definition der beteiligten Schutzbereiche ändern. Maschinendatum $MN_MM_3D_COLLISION anpassen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-452 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 453 NC-Stop bei Alarm. Abhilfe: Dem Schutzbereich ein Interfacebit zuordnen oder einen anderen Aktivierungsmode (aktiv / inaktiv) wählen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-453 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 454: Kanal %1 Satz %2: Der Inhalt (%3) Des Parameters $Np_Init_Stat[%4] Ist Unzulässig
In $NP_CHAIN_NAME[...] den Namen einer existierenden kinematischen Kette angeben, bzw. eine Kette mit dem angegebenen Namen definieren. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-454 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 455 In Betriebsart Automatik: Ursache fuer die Kollisionsgefahr ermittlen und beseitigen. Moeglich sind falsches NC-Programm, zu grosse Handradueberlagerungen, Achskopplungen und die gegenseitige Behinderung von zwei Kanaelen. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-455 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 456: Kanal %1 Satz %2: Ungültige Definition Der Schutzbereiche Oder Der Kinematischen Ketten
Alarmanzeige. Alarmreaktion im Automatikbetrieb. NC-Stop bei Alarm. Abhilfe: Aktivierende Interfacesignale zuruecksetzen. Schutzbereiche neu definieren. Freifahren Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-456 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 457 - die sicheren Nocken sind noch nicht sicher - die sicheren Endlagen sind noch nicht aktiv Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-457 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 458: Achse %1 Defekt In Einem Überwachungskanal, Code %2, Werte: Nck %3, Antrieb
- 44 Lageistwert + SG[0] $MA_SAFE_VELO_LIMIT[0]. - 45 Lageistwert - SG[0] $MA_SAFE_VELO_LIMIT[0]. - 46 Lageistwert + SG[1] $MA_SAFE_VELO_LIMIT[1]. - 47 Lageistwert - SG[1] $MA_SAFE_VELO_LIMIT[1]. - 48 Lageistwert + SG[2] $MA_SAFE_VELO_LIMIT[2]. © Siemens AG 2006 All Rights Reserved 2-458 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 459 - 1011 NCK/Antrieb Abnahmeteststatus unterschiedlich. - 1013 NCK-Anwenderzustimmung aus PLC-SRAM und NCK-Anwenderzustimmung aus dem NCK- Maschinendatum sind unterschiedlich. - 1014 NCK-Achsnummer aus PLC-SRAM und NCK-Achsnummer aus dem Hochlauf sind © Siemens AG 2006 All Rights Reserved 2-459 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 460 37: Übergangszeit STOP C nach SBH. MDs gleich eingeben. 38: Übergangszeit STOP D nach SBH. MDs gleich eingeben. 39: Übergangszeit STOP E nach SBH. MDs gleich eingeben. © Siemens AG 2006 All Rights Reserved 2-460 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 461 über MD $MA_SAFE_PULSE_STATUS_INPUT überprüfen. Zeitstufe für Teststop überprüfen. 1010: Impulse nicht gelöscht. MD überprüfen. 1012: Datenkonsistenz durch Power On wiederherstellen. 1013: Datenkonsistenz durch Power On wiederherstellen. © Siemens AG 2006 All Rights Reserved 2-461 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 462: Prüfsummenfehler Aufgetreten: %1
Nur mit erhöhter Vorsicht weiterarbeiten. Code und Daten so bald wie möglich neu laden (Power On). Tritt der Fehler erneut auf, Service verständigen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-462 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 463 Dieser Alarm kann über das MD $MN_SAFE_DIAGNOSIS_MASK, Bit 0 = 0 ausgeblendet werden. Reaktion: Alarmanzeige. Abhilfe: Anschaltung der sicheren Eingangssignale (NCK-Peripherie, PLC-DB-Versorgung) überprüfen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-463 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 464 Abnahmetest z.B. mit dem Abnahmetest-Wizard abwählen oder warten, bis er beendet wird (Dauer des Abnahmetests kann über MD $MA_SAFE_ACCEPTANCE_TST_TIMEOUT parametriert werden). Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-464 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 465 Geschwindigkeit angewaehlt? Wenn MDs und SGEs stimmen, Maschine auf Beschaedigungen untersuchen und diese beseitigen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-465 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 466 Ablauf der in MD $MA_SAFE_STOP_SWITCH_TIME_E eingestellten Zeit. Abhilfe: Ursachen für Alarme "Sichere Geschwindigkeit überschritten" bzw. "Sichere Endlage überschritten" beseitigen (siehe Beschreibung der Alarme). Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-466 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 467 Umschaltung nach STOP A (siehe MD $MA_SAFE_PULSE_DISABLE_DELAY). Abhilfe: Ursachen für "Toleranz für sicheren Stillstand überschritten" bzw. für "STOP F ausgelöst" beseitigen (siehe Beschreibung der Alarme). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-467 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 468 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Baugruppe tauschen oder Sicherheitsfunktionen im MD $MA_SAFE_FUNCTION_ENABLE wieder abschalten. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-468 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 469 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MDs kontrollieren. Prüfsumme neu berechnen lassen. Sicherheitsfunktionen neu abnehmen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-469 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 470 - 25. Für den parametrierten Inkrementalgeber ist über MD $MA_ENC_REFP_STATE die Funktion "Istwertspeicherung bei Inkrementalgeber" angewählt und über MD $MA_SAFE_FUNCTION_ENABLE ist eine Überwachungsfunktion mit Absolutbezug (SE/SN) © Siemens AG 2006 All Rights Reserved 2-470 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 471 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Angegebenes MD überprüfen und ändern. Prüfsumme neu berechnen lassen. Sicherheitsfunktionen neu abnehmen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-471 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 472 Der Alarm 27001 mit der Fehlerkennung 0 kann über die Alarmreduzierung ($MA_SAFE_ALARM_SUPPRESS_LEVEL größer oder gleich 1) verhindert werden. Abhilfe: Inbetriebnahme fortsetzen, Checksummen korrigieren Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-472 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 473 Parameter des zugeordneten Antriebs (p9501). Parameter p9501 bzw. die Zuordnung des Antriebs über MD $MA_SAFE_CTRLOUT_MODULE_NR, $MN_SAFE_DRIVE_LOGIC_ADDRESS, p0978 auf Richtigkeit überprüfen. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-473 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 474 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Kontrolle der Verbindungen zwischen NCK und Antrieb Überprüfung der Einhaltung der EMV-Bedingungen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-474 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 475 $MN_PREVENT_SYNACT_LOCK[0,1] ungleich 0) abgeschlossen ist. Abhilfe: Analyse des angezeigten Wertes und Auswertung von DB18: SPL_DELTA auf der PLC-Seite. Unterschied zwischen den Überwachungskanälen finden. Mögliche Ursachen: - fehlerhafte Verdrahtung © Siemens AG 2006 All Rights Reserved 2-475 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 476 Überprüfung der Datei und wann die letzte Änderung dieser Datei vorgenommen wurde. Neuladen der Originaldatei und Neustarten der Überwachungen mit Power On. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-476 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 477: Spl-Start Nicht Erlaubt
Alarmanzeige. NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Inbetriebnahme der axialen Safety-Integrated-Funktionalität oder Rücknahme des SPL-Schutzes über MD $MN_PREVENT_SYNACT_LOCK[0,1]. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-477 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 478: Spl-Start Nicht Erfolgt
Achsen bereits gesetzt ist, die Achsen erneut referenzieren. Das Ändern der Anwenderzustimmung ist nur mit Schlüsselschalterstellung 3 oder nach Paßworteingabe möglich. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-478 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 479 Zur weiteren Diagnose können die Antriebs-Maschinendaten 1391, 1392 und die Servo-Trace- Signale "Ergebnisliste 1 NCK" und "Ergebnisliste 1 Antrieb" herangezogen werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-479 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 480: Achse %1 Unterschied Bei Funktion Sichere Endlage %2, Nck: %3 Antrieb
Zur weiteren Diagnose können die Antriebs-Maschinendaten 1393, 1394 und die Servo-Trace- Signale "Ergebnisliste 2 NCK" und "Ergebnisliste 2 Antrieb" herangezogen werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-480 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 481 Zur weiteren Diagnose können die Antriebs-Maschinendaten 1393, 1394 und die Servo-Trace- Signale "Ergebnisliste 2 NCK" und "Ergebnisliste 2 Antrieb" herangezogen werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-481 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 482: Achse %1 Unterschied Bei Funktion Nockenmodulo-Überwachung, Nck: %2 Antrieb
Der Alarm 27001 mit der Fehlerkennung 0 kann über die Alarmreduzierung ($MA_SAFE_ALARM_SUPPRESS_LEVEL größer oder gleich 1) verhindert werden. Abhilfe: Überprüfung der Einhaltung der EMV-Richtlinien HW tauschen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-482 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 483 Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Auslösung einer "Impulslöschung" für die betroffene Achse. Abhilfe: Fehlerursache anhand der weiteren Alarmmeldungen suchen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-483 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 484: Warten Auf Motormodul Von Mindestens Einer Achse
BAG nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MD korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-484 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 485: Profisafe: Doppelbelegung Md %1[%2] - Md %3[%4]
BAG nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MD korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-485 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 486 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Sub-Slot-Anzahl durch Änderung der F-Nutzdatenaufteilung der PROFIsafe-Baugruppe verringern. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-486 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 487 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Überprüfung der PROFIsafe-Adressen in NCK-MD und S7-PROFIBUS-Projektierung. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-487 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 488: Profisafe: Nck-F-Modul Md %1[%2] Ist Kein %3-Modul
Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: S7-F-Parametrierung und NCK-MD überprüfen und korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-488 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 489: Profisafe: Dp-M Nicht Hochgelaufen, Dp Info
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: - PLC-Betriebssystem- und NCK-SW-Stände überprüfen. - PLC-Betriebssystem hochrüsten. - NCK-F-Parametrierung löschen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-489 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 490: Profisafe: Projektierung Im Dp-M Wurde Geändert; Fehlercode %1
Die Kommunikation mit den F-Slaves wird beendet. Auslösung eines STOP D/E (einstellbar über MD $MN_SPL_STOP_MODE) auf allen Achsen mit Safety-Funktionalität. Abhilfe: PLC/NCK erneut starten. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-490 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 491: Profisafe: Slave %1, Lebenszeichen-Fehler
Auslösung eines STOP D/E (einstellbar über MD $MN_SPL_STOP_MODE) auf allen Achsen mit Safety-Funktionalität. Abhilfe: DP-Verdrahtung überprüfen. F-Slave-Baugruppen neu starten. NCK/PLC neu starten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-491 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 492: Profisafe: F-Modul %1, Fehler Auf Kanal %2
Auslösung eines STOP D/E (einstellbar über MD $MN_SPL_STOP_MODE) auf allen Achsen mit Safety-Funktionalität. Abhilfe: Verdrahtung überprüfen. Verdrahtung OK: F-Modul tauschen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-492 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 493 Interner Fehler in der NCK-PROFIsafe-Implementierung. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens A&D MC, Hotline - Tel 0180 / 5050 - 222 (Deutschland) - Fax 0180 / 5050 - 223 - Tel +49-180 / 5050 - 222 (Ausland) - Fax +49-180 / 5050 - 223 - email techsupport@ad.siemens.de...
Seite 494: Profibus-Dp: Si Stoerung Achse %1, Code %2, Wert %3, Zeit
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: IPO-Takt auf allen NCUs ueberpruefen. Ggf. zuerst weitere NCU-Link spezifische Alarme ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-494 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 495: Ncu-Link: Die Ncu %1 Des Linkverbundes Ist Nicht Am Bus
Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Maschinendaten-Projektierung und Link-Hardware ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-495 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 496: Ncu-Link: Die Ncu %1 Des Linkverbundes Laeuft Nicht Synchron
NC nicht betriebsbereit. Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Maschinendaten-Projektierung ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-496 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 497: Ncu-Link: Die Bus-Parameter Der Ncu %1 Sind Widerspruechlich
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: IPO-Takt erhoehen, d.h. eines der MDs sind auf allen NCUs anzupassen. IPO_SYSCLOCK_TIME_RATIO SYSCLOCK_CYCLE_TIME Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-497 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 498: Ncu-Link: Synchronisationstakt Ist %1 Mal Ausgeblieben
Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Alarm auf der NCU quittieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-498 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 499 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Notausursache auf NCU beheben und Notaus ueber PLC-NCK-Nahtstelle quittieren. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-499 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 500 Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: D-Korrektur muss vor Zyklsuaufruf programmiert werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-500 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 501: Kanal %1 Satz %2: Gewindesteigung Falsch Definiert
%2 = Satznummer, Label Erläuterung: Bei Anwendung auf Drehmaschine ohne Y-Achse in G18 Ebene. Alarm wird durch folgenden Zyklus ausgelöst: CYCLE86. Abhilfe: Parameter bei Zyklusaufruf überprüfen. © Siemens AG 2006 All Rights Reserved 2-501 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 502: Kanal %1 Satz %2: Werkzeugradius Zu Groß
Es ist kein Werkzeug (T) vor Zyklusaufruf programmiert. Alarm wird durch folgende Zyklen ausgelöst: CYCLE71, CYCLE72. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Werkzeug (T) programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-502 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 503: Kanal %1 Satz %2: Schlichtaufmaß Zu Groß
E_CP_CE, E_CP_CO, E_CP_DR, F_CP_CE, F_CP_CO, F_CP_DR. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Grundeinstellungen überprüfen und ggf. ändern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-503 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 504: Kanal %1 Satz %2: Rückzugsebene Wird Überschritten
Alarm wird durch folgende Zyklen ausgelöst: . Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-504 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 505: Kanal %1 Satz %2: Parameter %4 Falsch Definiert
Alarm wird durch folgende Zyklen ausgelöst: . Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-505 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 506: Kanal %1 Satz %2: Werkzeugträgerstellung Prüfen
Alarm wird durch folgende Zyklen ausgelöst: . Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-506 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 507: Kanal %1 Satz %2: Referenzebene Falsch Definiert
%2 = Satznummer, Label Erläuterung: Es ist kein Wert für die Anzahl der Bohrungen programmiert. Alarm wird durch folgende Zyklen ausgelöst: HOLES1, HOLES2. Abhilfe: Parameter NUM überprüfen © Siemens AG 2006 All Rights Reserved 2-507 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 508: Kanal %1 Satz %2: Konturverletzung Der Nuten
Erste Bohrtiefe liegt entgegengesetzt zur Gesamtbohrtiefe. Alarm wird durch folgenden Zyklus ausgelöst: CYCLE83. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Bohrtiefe ändern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-508 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 509: Kanal %1 Satz %2: Parameter _Cdir Falsch Definiert
%2 = Satznummer, Label Erläuterung: Der Radius des aktiven Werkzeugs ist negativ, das ist nicht zulässig. Alarm wird durch folgende Zyklen ausgelöst: CYCLE72, CYCLE76, CYCLE77, CYCLE90. Abhilfe: Werkzeugradius ändern © Siemens AG 2006 All Rights Reserved 2-509 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 510: Kanal %1 Satz %2: Parameter _Crad Für Eckenradius Zu Groß
CYCLE72. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Parameter _LP1 bzw. _LP2 prüfen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-510 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 511: Kanal %1 Satz %2: Länge Oder Breite
Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Gewindetyp innen, außen muß eingegeben werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-511 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 512: Kanal %1 Satz %2: Anzahl Der Zähne Pro Schneide Fehlt
Interpreterstop Abhilfe: Bei aktiver Simulation ohne Werkzeug muss immer ein Wert für die Zustellbreite _MIDA programmiert werden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-512 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 513: Kanal %1 Satz %2: Technologieauswahl Im Parameter _Techno Falsch Definiert
Alarm wird durch folgenden Zyklus ausgelöst: SLOT1. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Parameter _STA2 prüfen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-513 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 514 Alarm wird durch folgenden Zyklus ausgelöst: CYCLE69. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-514 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 515: Kanal %1 Satz %2: Parameter Reihenfolge Zum Anfahren Der Zielposition Falsch
Alarm wird durch folgenden Zyklus ausgelöst: CYCLE69. Reaktion: Alarmanzeige. Nahtstellensignale werden gesetzt. NC-Startsperre in diesem Kanal. Interpreterstop Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-515 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 516: Kanal %1 Satz %2: Parameter %4 Falsch Definiert Bei Werkzeug-Überwachung In Zyklen
%1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Alarm wird durch folgenden Zyklus ausgelöst: CYCLE800. Abhilfe: %4 = A -> nur Schwenkebene additiv erlaubt, siehe Parameter _ST © Siemens AG 2006 All Rights Reserved 2-516 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 517: Kanal %1 Satz %2: Öffnungswinkel _Df Zu Klein Programmiert
Im Gravur-Zyklus ist die Textlänge zu klein. D.h. der Gravurtext ist länger als die angegebene Textlänge. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Größere Textlänge eingeben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-517 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 518 %2 = Satznummer, Label Erläuterung: Mit dem aktuellen NCK-Softwarestand ist das Schwenken nicht möglich. Alarm wird durch folgende Zyklen ausgelöst: CYCLE800. Abhilfe: NCK-Softwarestand hochrüsten, Funktionalität TOOLCARRIER ab NCU 6.3xx. © Siemens AG 2006 All Rights Reserved 2-518 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 519: Kanal %1 Satz %2: Name Schwenkdatensatz Unbekannt
Erläuterung: Kein oder falscher Eintrag Rundachsvektor V1 oder V2. Alarm wird durch folgende Zyklen ausgelöst: CYCLE800. Abhilfe: Inbetriebnahme Schwenkzyklus CYCLE800 überprüfen. Rundachsvektoren V1 und V2 überprüfen. © Siemens AG 2006 All Rights Reserved 2-519 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 520 -> Freifahrweg maximal falsch siehe GUD _TC_P[8] a=3xxx -> Freifahrweg inkrementell falsch siehe GUD _TC_P[8] b=Eingangsparameter _FR*100 cd=IBN-Parameter $P_TCARR37[] (7.,8. Dezimalstelle) siehe Tabelle Codierung Freifahrmodi Abhilfe: Fehlercode: %4 © Siemens AG 2006 All Rights Reserved 2-520 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 521: Kanal %1 Satz %2: 5 Achs-Transformation Nicht Eingerichtet
Alarm wird durch folgende Zyklen ausgelöst: CYCLE832. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-521 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 522: Kanal %1 Satz %2: Anstellen Werkzeug Und Schwenkdatensatzwechsel (Toolcarrier) Nicht Erlaubt
Alarm wird durch folgende Zyklen ausgelöst: CYCLE800. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-522 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 523: Kanal %1 Satz %2: Zu Viele Elemente Im Bearbeitungsblock
Alarm wird durch folgende Zyklen ausgelöst: E_MANAGE, F_MANAGE Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Positioniersatz programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-523 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 524: Kanal %1 Satz %2: Satzsuchlauf-Element Nicht Gefunden
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Vor der Verwendung von inkrementellen Angaben eine absolute Position programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-524 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 525: Kanal %1 Satz %2: Keine Steigung Programmiert
Maß des Rohteilzapfen überprüfen. Der Rohteilzapfen muss größer als der Fertigungsteilzapfen sein. Alarm wird durch folgende Zyklen ausgelöst: CYCLE76, CYCLE77, E_PI_CIR, E_PI_REC, E_PO_CIR, E_PO_REC, F_PI_CIR, F_PI_REC, F_PO_CIR, F_PO_REC Abhilfe: Parameter _AP1 und _AP2 überprüfen © Siemens AG 2006 All Rights Reserved 2-525 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 526: Kanal %1 Satz %2: Vorschub/Zahn Nur Mit Fräswerkzeugen Möglich
Der Werkzeugradius ist für die Bearbeitung zu groß. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Passendes Werkzeug wählen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-526 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 527: Kanal %1 Satz %2: Ebenenzustellung Größer Als Der Werkzeugdurchmesser
Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Größeren Wert für den Anfahrweg eingeben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-527 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 528: Kanal %1 Satz %2: Schwenkdatensatz Unbekannt
Der Werkzeugmesstaster ist nicht korrekt kalibriert. Alarm wird durch folgende Zyklen ausgelöst: E_MT_CAL, E_MT_RAD, E_MT_LEN Abhilfe: Im Datenbaustein GUD7 Variable E_MESS_MT_DR[n] oder E_MESS_MT_DL[n] für Messtaster n+1 korrigieren (Messen im JOG). © Siemens AG 2006 All Rights Reserved 2-528 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 529: Kanal %1 Satz %2: Shopmill-Programm %4 Nicht Ausführbar, Da Nicht Von Shopmill Getestet
Alarm wird durch folgende Zyklen ausgelöst: E_TR_CON, F_TR_CON Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Gewindegeometrie überprüfen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-529 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 530: Kanal %1 Satz %2: Shopmill-Unterprogramm %4 Nicht Ausführbar, Da Nicht Von Shopmill Getestet
Alarmanzeige. Abhilfe: Das Unterprogramm zuerst in ShopTurn simulieren oder in die Bedienart "Maschine Auto" von ShopTurn übernehmen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-530 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 531: Kanal %1 Satz %2: Falsche Vorschubart
Alarm wird durch folgenden Zyklus ausgelöst: F_SP_RP Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte wenden Sie sich an die zuständige Siemens-Niederlassung. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: 61239 Kanal %1 Satz %2: Werkzeugwechselpunkt liegt im Rückzugsbereich! Parameter:...
Seite 532: Kanal %1 Satz %2: Falsche Bearbeitungsrichtung
Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Geben Sie einen anderen Werkzeugwechselpunkt an. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-532 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 533: Kanal %1 Satz %2: Gewindesteigungsänderung Führt Zu Undefiniertem Gewinde
Alarm wird durch folgenden Zyklus ausgelöst: CYCLE79 Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Rohteilradius vergrößern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-533 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 534: Kanal %1 Satz %2: Zustellung Zu Klein
Alarm wird durch folgenden Zyklus ausgelöst: CYCLE79 Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Schlüsselweite/Kantenlänge verkleinern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-534 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 535: Kanal %1 Satz %2: Fase/Radius Zu Groß
Alarm wird durch folgende Zyklen ausgelöst: F_PARTOF, F_SUB_SP Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Überprüfen Sie das Werkzeug. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-535 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 536: Kanal %1 Satz %2: Inbetriebnahme Gegenspindel Unvollständig
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bearbeitungsschritt löschen und ggf. die Bearbeitung anders programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-536 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 537: Kanal %1 Satz %2: Programm Enthält Neue Bearbeitungsschritte Aus Shopturn
Alarm wird durch folgenden Zyklus ausgelöst: E_MANAGE Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bearbeitung anders programmieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-537 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 538: Kanal %1 Satz %2: Zu Viele Eingrenzungen, Rechtecktasche Verwenden
NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Kleinere Ebenenzustellung wählen, da sonst Restecken stehen bleiben. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-538 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 539: Kanal %1 Satz %2: Bearbeitungsrichtung Unzulässig, Es Bleiben Restecken Stehen
Alarm wird durch folgende Zyklen ausgelöst: E_SP_CHA, F_SP_CHA Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Größeres Werkzeug verwenden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-539 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 540: Kanal %1 Satz %2: Eintauchtiefe Zu Klein
Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Wählen Sie eine andere Rückzugsebene oder fahren Sie einen günstigen Zwischenpunkt an. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-540 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 541: Kanal %1 Satz %2: Bei Eingrenzungen Ist Der Äußere Werkzeugdurchmesser Erforderlich
Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Korrigieren Sie den Werkzeugwinkel oder die Werkzeugdurchmesser. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-541 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 542: Kanal %1 Satz %2: Spiegelung In Npv %4 Fehlt
Alarm wird durch folgenden Zyklus ausgelöst: F_SP_RP Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Rückzugsebenen anpassen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-542 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 543: Kanal %1 Satz %2: Direktes Anfahren Nicht Möglich, Da Werkzeugwechsel Erforderlich
Alarm wird durch folgenden Zyklus ausgelöst: F_UCUT_T Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Passendes Werkzeug verwenden. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-543 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 544: Kanal %1 Satz %2: Keine Masterspindel Aktiv
%2 = Satznummer, Label Erläuterung: Das Messergebnis weicht erheblich vom angegebenen Wert ab. Der Alarm kann durch folgende Messzyklen ausgelöst werden: alle Messzyklen Abhilfe: -Sollwert überprüfen. -Parameter _TSA vergrößern. © Siemens AG 2006 All Rights Reserved 2-544 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 545: Kanal %1 Satz %2: Aufmaß
Weg vor und nach der zu erwartenden Schaltposition (Werkstückkante) beschreibt und einen Wert größer 0 besitzen muss. Der Alarm kann durch folgende Messzyklen ausgelöst werden: alle Messzyklen Abhilfe: Parameter _FA überprüfen © Siemens AG 2006 All Rights Reserved 2-545 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 546 Kanal %1 Satz %2: angewählten Werkzeugtyp überprüfen Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Alarm wird ausgelöst: CYCLE971, CYCLE972, CYCLE982 Abhilfe: Werkzeugtyp nicht zulässig bei Werkzeugmessen/Werkzeugmesstaster kalibrieren. © Siemens AG 2006 All Rights Reserved 2-546 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 547: Kanal %1 Satz %2: Schneidenlage Überprüfen
Bei aktiver Werkzeugverwaltung ist der Parameter _TNUM=0 und der Parameter _TNAME ist nicht besetzt oder der angegebene Werkzeugname der Werkzeugverwaltung nicht bekannt. Der Alarm kann durch folgende Messzyklen ausgelöst werden: alle Messzyklen Abhilfe: Parameter _TNUM, _TNAME überprüfen. © Siemens AG 2006 All Rights Reserved 2-547 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 548: Kanal %1 Satz %2: Nv-Speichernummer Überprüfen
%1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Parameter für die Messrichtung _MD hat einen falschen Wert. Alarm wird ausgelöst: CYCLE973, CYCLE976. Abhilfe: Parameter _MD überprüfen. © Siemens AG 2006 All Rights Reserved 2-548 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 549 %2 = Satznummer, Label Erläuterung: Parameter _CALNUM ist zu groß. Alarm wird ausgelöst: CYCLE973 Abhilfe: _CALNUM auf zulässigen Wert verkleinern oder Maximalwert _CVAL[2] im GUD6 vergrößern. © Siemens AG 2006 All Rights Reserved 2-549 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 550 Kanal %1 Satz %2: Messtaster in aktiver Ebene nicht kalibriert Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE974, CYCLE977, CYCLE978, CYCLE979 Abhilfe: Messtaster vor Zyklusaufruf kalibrieren. © Siemens AG 2006 All Rights Reserved 2-550 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 551: Kanal %1 Satz %2: Eintrag Sw-Stand In Gud6 Ungenügend Oder Format Falsch
Kanal %1 Satz %2: Winkel 1. Kante - 2. Kante ist 0 Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE961 Abhilfe: Der Parameter _INCA ist 0. © Siemens AG 2006 All Rights Reserved 2-551 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 552 %2 = Satznummer, Label Kanalnummer Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE106 Das angegebene Verzeichnis existiert nicht oder die Pfadangabe ist fehlerhaft. Abhilfe: Parameter _PROTNAME[1] überprüfen © Siemens AG 2006 All Rights Reserved 2-552 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 553 Kanal %1 Satz %2: - weiter mit RESET Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE106 interner Fehler Abhilfe: Hotline anrufen! © Siemens AG 2006 All Rights Reserved 2-553 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 554 Alarm wird durch folgende Zyklen ausgelöst: CYCLE971 Zulässige Werte für das Datenfeld _CM[5] im GUD6-Baustein sind 3 (entspricht M3) bzw. 4 (entspricht M4). Abhilfe: Parameter _CM[5] im GUD6 überprüfen © Siemens AG 2006 All Rights Reserved 2-554 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 555 Kanal %1 Satz %2: Monotaster erfordert eine SPOS-fähige Spindel Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgende Messzyklen ausgelöst werden: alle Messzyklen Abhilfe: Maschinenausrüstung prüfen. © Siemens AG 2006 All Rights Reserved 2-555 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 556: Kanal %1 Satz %2: Messfühler Schaltet Nicht, Verfahrwegbegrenzung Durch Sw-Endlage
6.Stelle von _KNUM enthält ungültige Werte. Der Alarm kann durch folgende Messzyklen ausgelöst werden: alle Messzyklen Abhilfe: Nummer der Summen- und Einrichtekorrektur überprüfen. Parameter _KNUM überprüfen. © Siemens AG 2006 All Rights Reserved 2-556 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 557 %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE971 Abhilfe: Für Bearbeitungsebene zulässigen Messtaster einsetzen (_TP[x,8], _TPW[x,8]) oder Bearbeitungsebene ändern. © Siemens AG 2006 All Rights Reserved 2-557 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 558: Kanal %1 Satz %2: Messtasterkalibrierung L1, Bezüglich Kugelmittelpunkt/Kugelumfang Prüfen
Der Alarm kann durch folgende Messzyklen ausgelöst werden: CYCLE996 Abhilfe: Fehlerursachen: 1. Fehlercode = A -> _OVR[] - Parameterfeld zu klein. Definition GUD überprüfen. DEF CHAN REAL _OVR[72] (bis MZ06.03.xx.xx =32) © Siemens AG 2006 All Rights Reserved 2-558 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 559: Kanal %1 Satz %2: Parameter _Tnum Nicht Vereinbart Oder Nicht Angelegt
4. Fehlercode = D -> Summe der translatorischen Verschiebungen der Rundachse 1 <> 0 5. Fehlercode = E -> Summe der translatorischen Verschiebungen der Rundachse 2 <> 0 © Siemens AG 2006 All Rights Reserved 2-559 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 560 Ausgangspunkte bilden kein Dreieck. 5. Fehlercode = E -> Normierung Stützpunkt: ungültiger Achsname für Berechnung definiert 6. Fehlercode = F -> Normierung Stützpunkt: ungültige Ebene für Berechnung definiert © Siemens AG 2006 All Rights Reserved 2-560 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 561 %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgende Schleifzyklen ausgelöst werden: CYCLE410, CYCLE411, CYCLE412, CYCLE413, CYCLE414, CYCLE415, CYCLE416, CYCLE420 Abhilfe: Programmierung eines Werkzeugkorrekturwertes erforderlich © Siemens AG 2006 All Rights Reserved 2-561 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 562 Kanal %1 Satz %2: Schulterlage oder Werkzeugschneide D1/D2 falsch Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgenden Schleifzyklus ausgelöst werden: Einrichtefunktion Abhilfe: © Siemens AG 2006 All Rights Reserved 2-562 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 563 Kanal %1 Satz %2: Zusätzliche Korrekturen nicht gesetzt Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgende Schleifzyklen ausgelöst werden: CYCLE413, CYCLE420, CYCLE433 Abhilfe: MD18094 MM_NUM_CC_TDA_PARAM=10 setzen © Siemens AG 2006 All Rights Reserved 2-563 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 564 Der Alarm kann durch folgende Schleifzyklen ausgelöst werden: CYCLE410, CYCLE411, CYCLE412, CYCLE413, CYCLE414, CYCLE415, CYCLE420 Abhilfe: Grundsystem MD $MN_SCALING_SYSTEM_IS_METRIC stimmt nicht mit programmierten G- Befehl(G-Gruppe13) überein. © Siemens AG 2006 All Rights Reserved 2-564 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 565 %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgende Schleifzyklen ausgelöst werden: CYCLE402, CYCLE435, CYCLE442, CYCLE447 Abhilfe: Eine Abrichternummer >0 und <4 ist zu wählen © Siemens AG 2006 All Rights Reserved 2-565 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 566 Kanal %1 Satz %2: Fase und Radius linke Scheibenkante nicht möglich Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm kann durch folgende Schleifzyklen ausgelöst werden: CYCLE432 Abhilfe: Werte in Scheibendaten prüfen © Siemens AG 2006 All Rights Reserved 2-566 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 567 Radien/Fasen am Einstichgrund passen nicht zur Einstichbreite. Planeinstich an einem parallel zur Längsachse verlaufenden Konturelement ist nicht möglich. Alarm wird durch folgenden Zyklus ausgelöst: CYCLE93. Abhilfe: Parameter VARI überprüfen © Siemens AG 2006 All Rights Reserved 2-567 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 568 %2 = Satznummer, Label Erläuterung: Alarm wird durch folgende Zyklen ausgelöst: CYCLE94, CYCLE96, LONGHOLE, POCKET3, SLOT1. Abhilfe: Parameter für die Freistichform bzw. Form der Nut oder Tasche prüfen. © Siemens AG 2006 All Rights Reserved 2-568 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 569: Kanal %1 Satz %2: Keine Zustelltiefe Programmiert
Entweder keiner der Parameter _NP1, _NP2 und _NP3 versorgt oder Fehler in der Programmierung der Fertigteilkontur. Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950 Abhilfe: -Parameter _NP1, _NP2 und _NP3 überprüfen -Programmierung der Fertigteilkontur überprüfen © Siemens AG 2006 All Rights Reserved 2-569 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 570 Kanal %1 Satz %2: interner Zyklusfehler bei READYPROG an HMI Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950, CYCLE73, CYCLE74, CYCLE75 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-570 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 571: Kanal %1 Satz %2: Zeitüberschreitung Bei Konturberechnung
61720 Kanal %1 Satz %2: falsche Parametereingabe Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-571 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 572: Kanal %1 Satz %2: Fehler Konturrichtung Nicht Ermittelbar
Kanal %1 Satz %2: interner Fehler: Speicherplatzproblem _FILECTRL_EXTERNAL_ERROR Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-572 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 573: Kanal %1 Satz %2: Schneidenlage Mit Schnittrichtung Nicht Verträglich
Kanal %1 Satz %2: Schneidenlage mit Schnittrichtung nicht verträglich Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-573 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 574 61741 Kanal %1 Satz %2: Abbruch wegen Speichermangel Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE950 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-574 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 575: Kanal %1 Satz %2: Kollision Durch Anfahren, Korrektur Nicht Möglich
Maschinendatum für externe Sprache MD18800: $MN_MM_EXTERN_LANGUAGE bzw. Optionsbit 19800 $ON_EXTERN_LANGUAGE ist nicht gesetzt. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-575 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 576: Kanal %1 Satz %2: Programmierte Achse Nicht Vorhanden
Erläuterung: Die programmierte Zwichenposition oder aktuelle Position befindet sich hinter dem Referenzpunkt. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-576 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 577: Kanal %1 Satz %2: Wert Absolut Und Inkremental Programmiert
Erläuterung: Gesamttiefe Z oder Einzelbohrtiefe Q fehlt im G8xSatz (Erstaufruf des Zyklus). Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-577 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 578: Kanal %1 Satz %2: Bohrposition Nicht Zulässig
Programmfort Intern setzung: 61813 Kanal %1 Satz %2: GUD-Wert falsch definiert Erläuterung: In den Zyklen-Settingdaten wurde ein unzulässiger Zahlenwert eingegeben. Reaktion: Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-578 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 579: Kanal %1 Satz %2: Polarkoordinaten Mit Zyklus Nicht Möglich
Programmfort Intern setzung: 61818 Kanal %1 Satz %2: Achsbereichsgrenzwerte sind gleich Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Reaktion: Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-579 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 580 Kanal %1 Satz %2: Kreis ohne Mittelpunktsangabe Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE73, CYCLE74, CYCLE75 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-580 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 581 Kanal %1 Satz %2: An-/Abfahrbewegung verletzt Kontur Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE73, CYCLE74, CYCLE75 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-581 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 582 Kanal %1 Satz %2: Werkzeugparameter _TN nicht definiert Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Der Alarm wird durch folgende Zyklen ausgelöst: CYCLE73, CYCLE74, CYCLE75 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-582 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 583 Mit Löschtaste bzw. NC-START Alarm löschen. setzung: 62000 Kanal %1 Satz %2: Neues Werkzeug einwechseln Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Bitte neues Werkzeug einwechseln. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-583 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 584 Kanal %1 Satz %2: Anzahl der Spalten oder Zeilen ist Null Parameter: %1 = Kanalnummer %2 = Satznummer, Label Erläuterung: Alarm wird durch folgenden Zyklus ausgelöst: CYCLE801. Abhilfe: Parameter _NUM1 und _NUM2 überprüfen. © Siemens AG 2006 All Rights Reserved 2-584 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 585: Kanal %1 Satz %2: Falscher Wert Für Überwachungsstatus Bei Werkzeug-Überwachung
Hinweis zu 62180 und 62181 Beispiel für Anzeige des einzustellenden Schwenkwinkel bei einer manuellen Rundachse im CYCLE800: 62181 "Rundachse B: 32.5 [grd] einstellen" Abhilfe: Einzustellender Winkel bei manueller Rundachse © Siemens AG 2006 All Rights Reserved 2-585 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 586: Kanal %1 Satz %2: Schwenkkopf Einwechseln
2xx -> Fehlerauswertung 62187 - mehrere aktive Basisframes (G500) enthalten Drehungen 3xx -> Fehlerauswertung 62186 und 62187 Abhilfe: %4 Nr. der aktiven NV siehe Hinweise zu 62186 und 62187. © Siemens AG 2006 All Rights Reserved 2-586 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 587 Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Sollwert überprüfen Parameter _TSA vergrößern Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-587 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 588: Kanal %1 Satz %2: Variable Spaltenbreite Nicht Möglich
Es wird mit fester Spaltenbreite von 12 Zeichen gearbeitet. Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Überschrift in _PROTVAL[0] ergänzen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-588 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 589: Kanal %1 Satz %2: Spaltenbreite Nicht Ausreichend
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-589 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 590 Kanal %1 Satz %2: Toleranz des Rundachsvektors %4 überschritten Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Der Alarm wird durch folgenden Zyklus ausgelöst: CYCLE996 Abhilfe: © Siemens AG 2006 All Rights Reserved 2-590 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 591 %2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-591 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 592 %2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-592 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 593: Kanal %1 Satz %2: Fehler Beim Schreiben In Nc-Datei
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-593 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 594: Kanal %1 Satz %2: Fehler Beim Berechnen Der Konturorientierung
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-594 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 595: Kanal %1 Satz %2: Kontur Nicht Abgeschlossen
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-595 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 596 %2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-596 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 597: Kanal %1 Satz %2: Angabe Ausgabeprogramm Fehlt
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-597 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 598: Kanal %1 Satz %2: Fehler Innerhalb Der Verrundung
%2 = Satznummer, Label Kanalnummer Erläuterung: Reaktion: Interpreterstop NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-598 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 599: Kanal %1 Satz %2: Keine Geschlossene Kontur
Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: 62934 Kanal %1 Satz %2: Berechnung Schlichtkontur fehlerhaft Parameter: %1 = Kanalnummer %2 = Satznummer, Label Kanalnummer Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-599 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 600 Literatur: Der aktuelle Alarmtext, die Fehlerbeschreibung und die Abhilfemassnahmen fuer die Anwender-Zyklenalarme sind der Programmieranleitung des Maschinenherstellers zu entnehmen. Reaktion: Alarmanzeige. Abhilfe: siehe Anwender-Zyklenbeschreibung Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-600 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 601 Korrektursatz mit Reorganisieren. Lokale Alarmreaktion. Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-601 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 602 Der angegebene Satz enthält eine Position außerhalb des möglichen Arbeitsraums der Werkzeugmaschine. Reaktion: Lokale Alarmreaktion. Alarmanzeige. Abhilfe: Teileprogramm korrigieren Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-602 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 603 + : MD 62127 wurde überschritten Reaktion: NC-Startsperre in diesem Kanal. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Andere Verfahrrichtung wählen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-603 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 604 Reaktion: NC-Startsperre in diesem Kanal. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Maschinenachsen referenzieren, Transformation ab- und wieder anwählen Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-604 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 605 Reaktion: Interpreterstop Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Ggf. den digitalen Eingang für die Kollisionsauswertung per MD konfigurieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-605 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 606: Kanal %1 Satz %2 Clc: Orientierung Geändert Bei Trafoof
Teileprogramm korrigieren: Die Abstandsregelung erst einschalten, wenn die Transformation bereits aktiv ist bzw. die geforderten Bedingungen für die Orientierung beachten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-606 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 607 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Überwachungswinkel vergrößern oder Programmierung im Teileprogramm ändern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-607 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 608 NC-Stop bei Alarm. Abhilfe: Mit NC-Start kann das Teileprogramm fortgesetzt werden. Die überlagerte Bewegung kehrt danach auf den Regelabstand zurück. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-608 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 609 NC-Stop bei Alarm. Abhilfe: Maschinendatum wieder auf alten Wert setzen, die Kopplung ausschalten und dann den neuen Wert eintragen. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-609 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 610 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Gegebenenfalls das aktuelle Werkzeug wechseln. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-610 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 611 Bei der Interpretation des Satzes wird eine nicht anfahrbare Position erkannt: Reaktion: Interpreterstop Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-611 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 612 Bei der Interpolation des Satzes wird eine nicht anfahrbare Position erkannt: Reaktion: NC-Startsperre in diesem Kanal. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-612 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 613 Gültige Parameter für CC_STOPRE() sind ausschließlich die Werte -1, 0, 1. Reaktion: Interpreterstop Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Teileprogramm korrigieren. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-613 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 614: Kanal %1 Resu: Rückwärtsfahren Nicht Möglich, Fehler-Nr
Für die momentane Bearbeitung hat dieser Alarm keine Auswirkungen. Bei häufigem Auftreten dieses Alarms sollte die eigentliche Ursache behoben werden: Maschinendaten $MC_RESU_RING_BUFFER_SIZE, $MC_RESU_SHARE_OF_CC_HEAP_MEM und $MC_MM_NUM_CC_HEAP_MEM anpassen. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-614 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 615: Kanal %1 Resu: Wiederaufsetzen Nicht Möglich
Verfahren als Positionier-Achse wieder aus Geometrie-Achse wechselt muß eventuell ein Satz ohne Verfahrbewegung programmiert werden: z.B.: X=IC(0) Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-615 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 616: Kanal %1 Resu: Nc-Start Aktuell Nicht Möglich
Warten bis der jeweilige interne Vorgang abgeschlossen ist. Danach den Alarm mit NC-START löschen und die Bearbeitung fortsetzen. Programmfort Mit NC-START oder RESET-Taste Alarm löschen und Programm fortsetzen. setzung: © Siemens AG 2006 All Rights Reserved 2-616 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 617: Hmi-Alarme
Abhilfe: 100008 Speichern nicht möglich Erläuterung: Reaktion: Alarmanzeige. Abhilfe: 100009 Fehler bei tk_getHandle Erläuterung: Abhilfe: 100010 Fehler bei Taskkommunikation Erläuterung: Abhilfe: 100011 Falsche NCK-Version Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-617 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 618 Abhilfe: 100103 Bereich ist für Eingabe gesperrt Erläuterung: Abhilfe: 100104 Zwischenspeicher ist leer Erläuterung: Abhilfe: 100105 Suchstring '%1' nicht gefunden Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-618 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 619 Suchstring '%1' ersetzt durch '%2' Parameter: %1 = - %2 = - Erläuterung: Abhilfe: 100114 Bitte warten, Programm wird gespeichert (%1)! Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-619 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 620 Parameter: %1 = - Erläuterung: Abhilfe: 100124 Zahlenbereich überschritten %n%1 Parameter: %1 = - Erläuterung: Abhilfe: 100125 Zahlenbereich unterschritten %n%1 Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-620 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 621 100140 Bitte warten, Datei wird gelesen. (%1) Parameter: %1 = - Erläuterung: Abhilfe: 100141 Bitte warten, Datei wird gespeichert. (%1) Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-621 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 622 USB-Gerät nicht mehr verfügbar,%nAbarbeiten von Extern nicht mehr möglich Erläuterung: Reaktion: Alarmanzeige. Abhilfe: 100154 USB-Gerät nicht mehr verfügbar,%nAbarbeiten des Extcall nicht mehr möglich Erläuterung: Reaktion: Alarmanzeige. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-622 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 623 Fehler bei NCK-Datum schreiben: %1 Parameter: %1 = - Erläuterung: Abhilfe: 100202 Kanalgruppe außerhalb Bereich (%1): %2 Parameter: %1 = - %2 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-623 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 624 - Ab SW 4.1: Werden in den Maschinendatenbildern die Anzeigeoptionen geändert, wird das in den Anzeigemaschinendaten, für den Anwender nicht sichtbar, gespeichert. Abhilfe: 100351 Übernahme Anzeige MD nicht möglich Erläuterung: Das Speichern der Anzeige-Maschinendaten wurde von NCK abgelehnt. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-624 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 625 Abhilfe: 100407 Fehler Var.-Zugriff: Format falsch %1 Parameter: %1 = - Erläuterung: Abhilfe: 100410 Fehler Var.-Zugriff: Variable nicht vorhanden %1 Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-625 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 626 Abhilfe: 100512 Bitte warten, Abspan-Programm wird kopiert %1 Parameter: %1 = - Erläuterung: Abhilfe: 100513 Abspan-DLL nicht vorhanden Erläuterung: Abhilfe: 100514 Abspan-DLL bereits gestartet Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-626 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 627 Die gewählte Sprache wurde nicht fehlerfrei installiert Erläuterung: Abhilfe: 100649 Datei MMC0_TXV.INI nicht gefunden Erläuterung: Abhilfe: 100650 Keine NC/PLC gefunden! NC/PLC wird simuliert! Erläuterung: Abhilfe: 100651 Netztreiber fehlgeschlagen! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-627 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 628 Ferndiagnose: Fehler 00 -int4f_func(CREATE_SRV)- Erläuterung: Abhilfe: 100911 Ferndiagnose: Fehler 01 -int4f_func(ACCEPT)- Erläuterung: Abhilfe: 100912 Ferndiagnose: Fehler 02 -initTeleService()- Erläuterung: Abhilfe: 100913 Ferndiagnose: Fehler 03 -initTeleService()- Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-628 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 629 Ferndiagnose: SW-Option nicht gesetzt Erläuterung: Abhilfe: 100925 Ferndiagnose: Die Verbindung mit dem Remote wurde beendet Erläuterung: Abhilfe: 100930 Keine weiteren Einstellungen relevant,wenn kein Ping-Server Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-629 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 630 Nach dem Verbindungsaufbau kann die Systemzustandsliste nicht gelesen werden. Abhilfe: Steuerung Aus - Einschalten 101002 Kennwort ist nicht gültig ! Erläuterung: Das eingegebene Kennwort ist falsch. Abhilfe: Gültiges Kennwort eingeben. © Siemens AG 2006 All Rights Reserved 2-630 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 631 Der Wertebereich der Operandenadresse wurde überschritten. Abhilfe: Kleineren Wertebereich für Operandenadresse verwenden. 101017 Keine PLC-Eingabemasken gefunden ! Erläuterung: Im Zielsystem sind keine Eingabemasken *.plc vorhanden. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-631 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 632 HSA Antriebe nicht angewählt werden. Abhilfe: 101115 Keine VSA konfiguriert ! Erläuterung: Das Bild "VSA-Maschinendaten" kann wegen unvollständiger Inbetriebnahme bzw. nicht vorhandener VSA/SLM-Antriebe nicht angewählt werden. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-632 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 633 MDx141 MAGNETIZING_REACTANCE = 0 Erläuterung: Abhilfe: 101138 MDx139/MDx140 MD_STATOR-/ROTOR_LEAKAGE_REACTANCE = 0 Erläuterung: Abhilfe: 101139 MDx134 MOTOR_NOMINAL_FREQUENCY = 0 Erläuterung: Abhilfe: 101140 MDx138 ROTOR_COLD_RESISTANCE = 0 Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-633 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 634 Das Reglerdaten berechnen im Bereich Inbetriebnahme, Bild Antriebsmaschinendaten, war erfolgreich. Abhilfe: 101149 Anzeige MD übernommen Erläuterung: Abhilfe: 101150 MD wirksam gesetzt Erläuterung: Das Maschinendaten wirksamsetzen im Bereich Inbetriebnahme, Maschinendatenbilder,war erfolgreich. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-634 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 635 Der momentane Zustand des Antriebs lässt diese Funktion nicht zu. Abhilfe: 101159 remoter Baustein im falschen Zustand Erläuterung: Der momentane Zustand des Antriebs lässt diese Funktion nicht zu. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-635 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 636 Warnung MDx142 FIELD_WEAKENING_SPEED<MDx400 MOTOR_RATED_SPEED Erläuterung: Abhilfe: 101169 Datum und Uhrzeit konnten nicht gestellt werden! Erläuterung: Abhilfe: 101200 Safety-Integrated-Daten kopiert Erläuterung: Die Funktion SI-Daten kopieren war erfolgreich. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-636 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 637 Im Bereich Inbetriebnahme wurde die Funktion Safety Integrated Daten bestätigen gestartet. Die Meldung wird während dieser Funktion ausgegeben, um dem Anwender eine Rückmeldung über den Ablauf der Funktion zu geben. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-637 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 638 Pfadangabe in der angegebenen Zeile korrigieren. 101312 Fehler in %1: Zeile %2: Pfad fehlerhaft ! Erläuterung: Abhilfe: Pfadangabe in der angegebenen Zeile korrigieren. 101400 License Key gesetzt! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-638 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 639 101603 Ober-/Untergrenze überschritten. Erläuterung: Abhilfe: 101604 Fehlerhafter Index. Erläuterung: Abhilfe: 101605 Kein Array. Erläuterung: Abhilfe: 101606 Falscher Datentyp. Erläuterung: Abhilfe: 101607 Wert nicht erlaubt. Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-639 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 640 101616 Falsches Format. Erläuterung: Abhilfe: 101617 Die Anzahl der Werte stimmt nicht. Erläuterung: Abhilfe: 101618 Antriebsobjekt existiert nicht. Erläuterung: Abhilfe: 101619 Parameter momentan deaktiviert. Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-640 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 641 Schreibzugriff nur in Inbetriebnahmezustand Leistungsteil (p10=2). Erläuterung: Abhilfe: 101630 Schreibzugriff nur in Inbetriebnahmezustand Schnellinbetriebnahme (p10=1). Erläuterung: Abhilfe: 101631 Schreibzugriff nur in Inbetriebnahmezustand Bereit (p10=0). Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-641 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 642 Schreibzugriff nur in Inbetriebnahmezustand Datensatzbasis- Konfiguration (Gerät: p9=4). Erläuterung: Abhilfe: 101641 Schreibzugriff nur in Inbetriebnahmezustand Geräte-Konfiguration (Gerät: p9=1). Erläuterung: Abhilfe: 101642 Schreibzugriff nur in Inbetriebnahmezustand Geräte-Download (Gerät: p9=29). Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-642 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 643 Die freie BICO-Verschaltung ist über p300,p400 oder p922 gesperrt. Erläuterung: Abhilfe: 101651 Keine Zugriffsmethode definiert. Erläuterung: Abhilfe: 101652 unterhalb aktuell gültiger Grenze Erläuterung: Abhilfe: 101653 oberhalb aktuell gültiger Grenze Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-643 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 644 Daten können hier nicht angelegt werden Erläuterung: Abhilfe: 102006 Fehler beim Kopieren %1 Parameter: %1 = - Erläuterung: Abhilfe: 102007 Fehler beim Löschen %1 Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-644 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 645 V24 bereit %1 %2 Parameter: %1 = - %2 = - Erläuterung: Abhilfe: 102016 Bedienbereichswechsel gesperrt Erläuterung: Abhilfe: 102017 Bitte Laufwerk/Pfad für Archiv auswählen Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-645 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 646 %1 = Kanalnummer Erläuterung: Der gestartete Satzsuchlauf ist noch nicht beendet. Abhilfe: Text wird nach Satzsuchlauf-Ende automatisch gelöscht. Warten bis Satzsuchlauf beendet ist oder NC-Reset auslösen. © Siemens AG 2006 All Rights Reserved 2-646 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 647 Achtung! Maßsystem wird von metrisch nach inch umgeschaltet Erläuterung: Abhilfe: 103017 Kein ankratzen möglich, wegen Drehung in %1 Parameter: %1 = - Erläuterung: Abhilfe: 103018 Schwenken: Abgleich beendet Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-647 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 648 Fehler bei Schneide anlegen Erläuterung: Es konnte keine neue Schneide angelegt werden, da z. B. die maximale Anzahl aller Schneiden schon erreicht ist. Abhilfe: Nicht benötigte Schneiden löschen. © Siemens AG 2006 All Rights Reserved 2-648 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 649 Den angegebenen Werkzeugtyp gibt es nicht. Abhilfe: Gültigen Werkzeugtyp angeben. 104020 Keinen Leerplatz gefunden Erläuterung: Es gibt keinen Leerplatz mit den angegebenen Suchparametern. Abhilfe: Suchparameter korrigieren. © Siemens AG 2006 All Rights Reserved 2-649 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 650 Keine weiteren Daten vorhanden Erläuterung: Alle vorhandenen Daten wurden bereits angezeigt. Abhilfe: 104031 Kein vorangewähltes Werkzeug vorhanden Erläuterung: Abhilfe: 104032 Keine vorangewählte Schneide vorhanden Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-650 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 651 Abhilfe: 104106 PA: Kein Platz im Globalspeicher Erläuterung: Abhilfe: 104107 PA: Fehler bei Lesen Notizbuch Erläuterung: Abhilfe: 104108 PA: Fehler bei Lesen der Schneidenparameter Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-651 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 652 Erläuterung: Abhilfe: 104118 PA: Fehler bei Lesen JOG-Vorschub Erläuterung: Abhilfe: 104119 PA: Vorschubwert außerhalb des Bereiches Erläuterung: Abhilfe: 104120 PA: Fehler bei Schreiben JOG-Vorschubwertes Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-652 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 653 PA: Fehler bei Lesen Anzahl Spindeln Erläuterung: Abhilfe: 104131 PA: Fehler bei Lesen Anzahl R-Parameter Erläuterung: Abhilfe: 104132 PA: Fehler bei Lesen Anzahl User-Frame Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-653 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 654 Leerzeichen im Werkzeugbezeichner nicht erlaubt Erläuterung: Abhilfe: 104204 Es wurde kein neues Werkzeug angelegt Erläuterung: Abhilfe: 104205 Werkzeug bereits vorhanden Erläuterung: Abhilfe: 104206 Kein Magazin vorhanden Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-654 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 655 Fehler beim Werkzeuge entladen Erläuterung: Abhilfe: 104216 Fehler beim Werkzeuge umsetzen Erläuterung: Abhilfe: 104217 Fehler beim Werkzeuge beladen Erläuterung: Abhilfe: 104218 Achtung: Werkzeug entladen läuft ! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-655 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 656 Erläuterung: Abhilfe: 104228 Fehler beim Leerplatz suchen Erläuterung: Abhilfe: 104229 Leerplatz nicht gefunden Erläuterung: Abhilfe: 104230 Achtung: Beladenes Werkzeug kann nicht gelöscht werden ! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-656 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 657 Parameter: %1 = - Erläuterung: Abhilfe: 104240 Platz %1 gefunden Parameter: %1 = - Erläuterung: Abhilfe: 104241 Magazin %1 gefunden Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-657 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 658 Es gibt nur ein Magazin ! Erläuterung: Abhilfe: 104252 Nur 0 oder 1 für Standzeit-/Stückzahlüberw. zulässig ! Erläuterung: Abhilfe: 104253 Nur Standzeit- oder Stückzahlüberwachung möglich Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-658 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 659 Aus dem Werkstückverzeichnis wurde eine Datei vom Dateityp _wpd , d.h. Werkstück kopiert und versucht in ein Programmverzeichnis einzufügen. Abhilfe: 105007 Kein Name angegeben Erläuterung: Abhilfe: Warten bis Beladen beendet ist. © Siemens AG 2006 All Rights Reserved 2-659 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 660 Anwahl nur nach Freigabe oder im RESET-Zustand möglich %1 Parameter: %1 = - Erläuterung: Das selektierte Programm ist entweder gerade in Bearbeitung oder es wurde noch nicht freigegeben. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-660 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 661 Achtung! simuliertes und editiertes Programm sind ungleich! Erläuterung: Das Programm, das abgearbeitet wird, ist mit dem geöffnetem Programm im Editor nicht identisch. Abhilfe: 105027 Anwahl erfolgt Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-661 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 662 Bitte warten: Grafik wird ausgegeben ! Erläuterung: Die Hilfebilder werden für die Anzeige aufbereitet. Abhilfe: 105051 Parameter: %1 = - Erläuterung: Hier werden die dynamischen Langtexte für die Zyklenparametrierung ausgegeben. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-662 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 663 Die angegebene Datei konnte nicht gelesen werden. Systeminterner Fehler, der im Normalbetrieb nicht auftritt. Abhilfe: 105070 Bitte warten: Initialisierung der Simulation gestartet ! Erläuterung: Die grafische Verfahrwegsanzeige wird initialisiert. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-663 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 664 Erläuterung: Abhilfe: 107000 Fehler beim Lesen eines Notizbuches Erläuterung: Abhilfe: 107001 Fehler beim Lesen von MCU-Daten Erläuterung: Abhilfe: 107002 Fehler beim Schreiben von MCU-Daten Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-664 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 665 MCU: Kommando unbekannt Erläuterung: Abhilfe: 107032 MCU: Fehler im Server-Verwaltungsblock Erläuterung: Abhilfe: 107033 MCU: Kein Tabellen-Verwaltungsblock vorhanden Erläuterung: Abhilfe: 107034 MCU: Fehler im Tabellen-Verwaltungsblock Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-665 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 666 MCU: Verfahrprogramm nicht vorhanden ! Erläuterung: Abhilfe: 107055 MCU: Aktives Programm kann nicht geändert werden ! Erläuterung: Abhilfe: 107058 MCU: Übertragung des Verfahrprogrammes fehlerfrei beendet ! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-666 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 667 MCU: Unterprogrammaufruf nur mit Anzahl zulässig ! Erläuterung: Abhilfe: 107069 MCU: Anfügen eines Satzes nicht möglich ! Erläuterung: Abhilfe: 107080 MCU: Unbekannter Fehler bei %1 ! Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-667 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 668 %1 = - Erläuterung: Abhilfe: 107090 MCU: Syntaxfehler (%1) ! Parameter: %1 = - Erläuterung: Abhilfe: 107091 MCU: Koordinierungsregeln verletzt (%1) ! Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-668 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 669 Erläuterung: Abhilfe: 108001 Kein Eintrag im Diagnosefile Erläuterung: Abhilfe: 108002 Zu viele Einträge/Fehler vorhanden Erläuterung: Abhilfe: 108003 Zustandsänderung Erläuterung: Abhilfe: 108004 Kommunikationsfehler zur HiGraph-Task Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-669 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 670 MMC bekommt keine Quittung, da die MMC-Parameter-Schnittstelle in DB19 von einem anderen MMC belegt ist. Abhilfe: Die Bedienung zu einem späteren Zeitpunkt wiederholen, da die MMC-Parameter-Schnittstelle in DB19 nur kurzzeitig belegt ist. © Siemens AG 2006 All Rights Reserved 2-670 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 671 Verdrängung: innerer Zustand fehlerhaft Erläuterung: Abhilfe: 109011 Umschaltung: Trace-Datei kann nicht angelegt werden Erläuterung: Abhilfe: 109012 Bedieneinheitenumschaltung, PLC Timeout: 002 Erläuterung: Abhilfe: 109013 Aktivierung abgelehnt Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-671 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 672 Das Programm kann gestartet werden. Dieser Alarm ist nur eine Warnung. Reaktion: Alarmanzeige. Abhilfe: Bei Verwendung eines kleineren Fräsers kann die Taschenkontur ggf. umfahren werden. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-672 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 673: Kein Restmaterial Vorhanden
Bei der Berechnung der Konturtasche ist in Fehler aufgetreten. Die Konturtasche kann nicht berechnet werden. Das Programm kann nicht gestartet werden. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an die Siemens AG, A&D MC, Hotline. Programmfort Intern setzung: 112100 Fehler bei neu numerieren.%nAusgangszustand wiederhergestellt.
Seite 674 Im Magazin des Werkzeugverwaltungskonzeptes 2 muss die im Maschinendatum 18082 festgelegte Anzahl der Werkzeuge angelegt werden. Reaktion: Alarmanzeige. Abhilfe: Inbetriebnahme: Korrekte Anzahl Werkzeuge anlegen. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-674 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 675: Handwerkzeug Auswechseln:%N
Der Bediener wird aufgefordert, den angegebenen Schwenkkopf in die Spindel einzuwechseln. Reaktion: Alarmanzeige. Abhilfe: Schwenkkopf einwechseln. Beachten Sie hierzu bitte die Angaben des Maschinenherstellers. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-675 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 676 Der Bediener wird aufgefordert, den Schwenktisch entsprechend der angegebenen Daten einzustellen. Reaktion: Alarmanzeige. Abhilfe: Schwenktisch einstellen. Beachten Sie hierzu bitte die Angaben des Maschinenherstellers. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-676 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 677: Ist In Der Werkzeugverwaltung Nicht Vorhanden:%N%1 Programm
Erläuterung: Daten konnten nicht in die NC geschrieben werden. Reaktion: Alarmanzeige. Abhilfe: Erscheint der Alarm nach nochmaligem Versuch wieder, wenden Sie sich an die Siemens AG, A&D MC, Hotline. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved...
Seite 678: Fehler Im Easystep-Kette:%Nnicht Interpretierbarer Step In Zeile
112501 Fehler im EASYSTEP-Kette:%nNicht interpretierbarer Step in Zeile %1 Erläuterung: Das ShopMill-Programm kann nicht geöffnet werden. Reaktion: Alarmanzeige. Abhilfe: Fehlerhafte Zeile korregieren Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-678 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 679: Fehler Beim Interpretieren Der Kontur:%N
112503 ShopMill: %1 Erläuterung: Ein Systemfehler ist aufgetreten. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an die Siemens AG, A&D MC, Hotline. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: 112504 Datei nicht vorhanden oder fehlerhaft%n%1 Parameter: %1 = Dateiname Erläuterung:...
Seite 680: Programm Nicht Interpretierbar
Reaktion: Alarmanzeige. Abhilfe: Das Programm wird als G-Code geöffnet. Programmfort Intern setzung: 112560 USB-Gerät nicht mehr verfügbar,%nAbarbeiten von Extern nicht mehr möglich Erläuterung: Reaktion: Alarmanzeige. Abhilfe: © Siemens AG 2006 All Rights Reserved 2-680 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 681 112601 ShopTurn: %1 Erläuterung: Ein Systemfehler ist aufgetreten. Reaktion: Alarmanzeige. Abhilfe: Wenden Sie sich mit dem Fehlertext an die Siemens AG, A&D MC, Hotline. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: 112604 Verbindung zur PLC abgebrochen Erläuterung: Rückmeldung an das PLC-Anwenderprogramm, dass die Verbindung mit der PCU unterbrochen ist.
Seite 682 Wert ungültig - Wertebereich: %1 Parameter: %1 = - Erläuterung: Abhilfe: 113001 Fehlerhafte Konfiguration in Zeile %1 Parameter: %1 = - Erläuterung: Abhilfe: 113002 Zugriffsstufe reicht nicht aus! Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-682 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 683 %1 = - Erläuterung: Abhilfe: 113011 File nicht schreibbar: %1 Parameter: %1 = - Erläuterung: Abhilfe: 113012 NC-File nicht schreibbar: %1 Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-683 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 684 %1 = - Erläuterung: Abhilfe: 113020 Cursordatum-Schreiben nicht erlaubt Erläuterung: Abhilfe: 113021 Fehler bei Datenzugriff: %1 Parameter: %1 = - Erläuterung: Abhilfe: 113022 Keine Variablen vorhanden Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-684 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 685 %1 = - Erläuterung: Abhilfe: 113031 PLC-Interpreter: %1 Bytes nicht allociert Parameter: %1 = - Erläuterung: Abhilfe: 113032 Ungültiges PLC-Kommando: %1 Parameter: %1 = - Erläuterung: Abhilfe: © Siemens AG 2006 All Rights Reserved 2-685 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 686: Block Nicht Rückübersetzbar
Der Bereich verweigerte dies jedoch. Das System wird NICHT beendet. Reaktion: Alarmanzeige. Abhilfe: Noch mal probieren und falls möglich, den unwilligen Bereich vorher schliessen. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-686 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 687: Bedieneinheitenumschaltung, Plc Timeout
003: MMC hat den aktiven Bedienmodus angefordert und wartet auf die Quittung der PLC. Abhilfe: Prüfen, ob in der Online-PLC die Umschaltbausteine geladen und gestartet sind. © Siemens AG 2006 All Rights Reserved 2-687 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 688: Pcu Lüfterüberwachung Cpu-Lüfter
PCU ausschalten, abkühlen lassen und Funktion des Gehäuselüfter 2 der PCU-Baugruppe durch qualifiziertes Servicepersonal überprüfen lassen (Lüfterproblem). Ersatzteilbeschreibung : Handbuch Bedienkomponenten SINUMERIK 840D/840Di/810D Kapitel PCU 50 V3 Ersatzteile, Gerätelüfter tauschen © Siemens AG 2006 All Rights Reserved 2-688 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 689 Der Alarm verschwindet automatisch, sobald die Überlast-Situation beseitigt ist. Tritt dieser Alarm gehäuft auf, so muss der Maschinen-Inbetriebnehmer entsprechende Maßnahmen ergreifen (z.B. IPO-Taktrate verringern) Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-689 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 690: Kommunikation Ausgefallen
Alarmanzeige. Abhilfe: In Keys.ini muss in der Zeile KEY2.0= der Parameter ChildTask:=26 gesetzt werden. Der Alarm kann auch manuell über Diagnose quittiert werden. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-690 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 691 Der Alarm verschwindet automatisch, sobald im Bereich Programm ein Programm editiert oder simuliert wird. Der Alarm kann auch manuell über Diagnose quittiert werden. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-691 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 692 Der Alarm verschwindet automatisch, sobald im Bereich Programm ein Programm oder simuliert editiert wird. Der Alarm kann auch manuell über Diagnose quittiert werden. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-692 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 693 %1 = Name der NCU laut NETNAMES.INI Erläuterung: Die Version der angegebenen NCU konnte nicht ermittelt werden. Abhilfe: Verbindung zur NCU herstellen und ggf. PCU neu starten. © Siemens AG 2006 All Rights Reserved 2-693 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 694 %1 = Name der NCU laut NETNAMES.INI Erläuterung: Das Maschinendatum LINKITEM_MN_MM_PROTOC_NUM_ETPD_OEM_LIST[1,10] der angegebenen NCU konnte nicht ermittelt werden. Abhilfe: Verbindung zur NCU herstellen und ggf. PCU neu starten. © Siemens AG 2006 All Rights Reserved 2-694 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 695 Für die Zeitmessung des konfigurierten Werkstückes ist die angegebene Kombination von NCU, Teileprogramm und Kanal ungültig. Abhilfe: Korrigieren Sie den entsprechenden Eintrag in der dem Werkstück zugehörigen DAT-Datei. © Siemens AG 2006 All Rights Reserved 2-695 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 696 Mindestens einer für die Zeitmessung im Werkstück konfigurierten Kanäle / BAGs ist nicht in der Betriebsart "AUTO". Abhilfe: Stellen Sie sicher, dass alle für die Zeitmessung im Werkstück konfigurierten Kanäle / BAGs in der Betriebsart "AUTO" sind. © Siemens AG 2006 All Rights Reserved 2-696 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 697 Die Dateien werden im Unterverzeichnis "SEditor" des "TMP"-Verzeichnises von HMI-Advanced abgelegt. Abhilfe: Folgen Sie den Anweisungen im Logbuch "ITSx.LOG" oder wenden Sie sich an die Siemens Hotline. 142000 Bediener an Maschine wartet auf Unterstützung per Ferndiagnose! %1 %2 %3 %4 Parameter: %1 = IP - Adresse bei bestehender Internetverbindung über Modem...
Seite 698 Maschine ist bereit für Ferndiagnose! %1 %2 %3 %4 Parameter: %1 = IP - Adresse bei bestehender Internetverbindung über Modem Erläuterung: Werden im Modus "PLCControlled" ausgelöst Reaktion: Alarmanzeige. Abhilfe: Alarm quittieren Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-698 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 699 %1 = IP - Adresse bei bestehender Internetverbindung über Modem Erläuterung: Werden ausgelöst im Modus "User Controlled", wenn Bediener die Funktion "Request Support" verwendet. Reaktion: Alarmanzeige. Abhilfe: Alarm quittieren Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-699 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 700: Simodrive-Alarme
Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. MD DRIVE_LOGIC_NR auf Nummern groesser 15 bzw. auf Luecken in den Maschinenachsindizes kontrollieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-700 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 701 Rahmensteckplatznummer. Das zu diesem Steckplatz gehoerige VSA-Modul bestimmt die Konfiguration im MD 13030 DRIVE_MODULE_TYPE fuer den gleichen Platzindex. Eingabewert 1: 1-Achsmodul, Eingabewert 2: 2-Achsmodul. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-701 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 702: Mindestens 1 Modul Zuviel Am Antriebsbus
NCK-MD 13000 DRIVE_IS_ACTIVE kann ein evtl. noch nicht verwendeter, aber am Bus vorhandener Antrieb als inaktiv deklariert werden. Inaktive Antriebe benoetigen keine Inbetriebnahme- oder Antriebsdaten. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-702 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 703 Maschinendaten 30110 CTRLOUT_MODULE_NR und MD 30220 ENC_MODULE_NR und die logische Antriebsnummer im NCK-MD 13010 DRIVE_LOGIC_NR ueberpruefen und aufeinander abstimmen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-703 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 704 MD 30240 ENC_TYPE [e] mit 1 beschreiben (0 nur bei reinen Simulationsachsen eingeben, die nur in der Istwertanzeige fahren sollen). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-704 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 705 %1 = NC-Achsnummer %2 = Antriebsnummer Erläuterung: Es ist ein altes Spindel-Leistungsteil (sog. 186-HSA) am Antriebsbus angeschlossen. Diese Spindelantriebe werden von SINUMERIK 840D nicht unterstuetzt. Der Hochlauf wird abgebrochen. Reaktion: NC nicht betriebsbereit. NC schaltet in Nachfuehrbetrieb. Kanal nicht betriebsbereit.
Seite 706 Fall ist. Der Test erfolgt nur im zyklischen Betrieb, nicht beim Systemhochlauf). Da bei SINUMERIK 840D die NC-CPU und die Antriebe dieselbe Spannungsversorgung besitzen, tritt dieser Fehler hier nicht auf, da dann auch die NCU spannungslos ist. Bei SINUMERIK FM-NC kann es durch die getrennte Stromversorgung zu diesem Fehler kommen.
Seite 707 - Alle Steckverbindungen vom Antriebsbus zu den Antriebsbaugruppen kontrollieren. - Sonstiger Hardwarefehler Sollten die oben angegebenen Abhilfemassnahmen zu keiner aenderung des Anlaufverhaltens fuehren, wenden Sie sich bitte an die Systembetreuung fuer die A&D MC-Produkte der SIEMENS AG ueber die Hotline (Tel.: siehe Alarm 1000).) Programmfort Steuerung AUS - EIN schalten.
Seite 708 Bitte das Autorisierte Personal/Service benachrichtigen. Ist der Alarm in Verbindung mit einem Spannungsausfall aufgetreten, muss diese Ausfallursache beseitigt werden. Anderenfalls wenden Sie sich bitte an die Systembetreuung fuer die A&D MC-Produkte der SIEMENS AG ueber die Hotline (Tel.: siehe Alarm 1000).
Seite 709 - die Suche nach der genauen Fehlerursache kann nur durch das Entwicklungsteam erfolgen. Dazu ist die angezeigte Zustandskennung unbedingt mit anzugeben. SIEMENS AG, Systembetreuung fuer A&D MC-Produkte, Hotline (Tel.: siehe Alarm 1000). Programmfort Steuerung AUS - EIN schalten.
Seite 710 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline (Tel.: siehe Alarm 1000). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved...
Seite 711 Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Neuinitialisierung des Antriebs. Die Suche nach der genauen Fehlerursache kann nur durch das Entwicklungsteam erfolgen. Dazu sind die angezeigten Fehlerkennungen unbedingt anzugeben. Siemens AG, Systembetreuung fuer A&D MC-Produkte, Hotline (Tel.: siehe Alarm 1000). Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen.
Seite 712 Alarmanzeige. Meldungsanzeige. Abhilfe: Bitte das autorisierte Personal/Service benachrichtigen. Der Alarm kann mit ENABLE_ALARM_MASK Bit 1 == 0 unterdrueckt werden. SIEMENS AG, Systembetreuung fuer A&D MC-Produkte, Hotline (Tel.: siehe Alarm 1000) Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: 300410 Achse %1 Antrieb %2 Fehler beim Speichern einer Datei (%3, %4)
Seite 713: Fehler Beim Speichern Einer Datei (%1, %2)
- Fehlercode = 16: Messung ist noch nicht beendet Reaktion: Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Messung wiederholen. Eventuell Messzeit veraendern. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-713 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 714 Weitergehende Suche nach der genauen Fehlerursache kann nur durch das Entwicklungsteam erfolgen. Dazu sind die angezeigten Fehlerkennungen unbedingt anzugeben. Neuinitialisierung des Antriebs. Bitte das Autorisierte Personal/Service benachrichtigen. Systembetreuung, Siemens A&D MC, Hotline (Tel.: siehe Alarm 1000). Programmfort Steuerung AUS - EIN schalten.
Seite 715 - Reglerdaten ueberpruefen - Leistungsteil- und Motorklemmen (auch Motorschuetz) ueberpruefen - Fehler in Stromistwerterfassung (ggf. 611D-Leistungsmodul oder Regelungseinschub ersetzen) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-715 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 716 - Auf zeitweise Unterbrechungen (Wackelkontakt) - z.B. durch Bewegungen im Kabelschlepp - ueberpruefen. - Schirmauflage der Frontplatte des Regelungseinschubs (obere Schraube) ueberpruefen. - Original Siemens konfektionierte Geberleitung einsetzen (hoher Schirmbedekkungsgrad). - Ggf. Motor, Geber und/oder Kabel tauschen. - Beim Linearmotor Signalpegel ueberpruefen; eventuell ist bei offenem Messsystem das Massband verschmutzt.
Seite 717 Motor, Kabel tauschen - Falscher Kabeltyp - Regelungsbaugruppe defekt oder nicht fuer Endatschnittstelle geeignet (z.B. Regelungseinschub mit EPROM) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-717 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 718 Sollwertuebernahmezeitpunkts) mit Hilfe des Maschinendatums MD10083: $MN_CTRLOUT_LEAD_TIME_MAX (Maximal einstellbare Verschiebung Sollwertuebernahmezeitpunkt) korrekt einstellen. - zu f) MD 1003 $MD_STS_CONFIG ueberpruefen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-718 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 719 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: - Original Siemens konfektionierte Geberleitungen einsetzen (hoher Schirmbedeckungsgrad). - Geber, Geberkabel auf Kabelbruch und Schirmauflage ueberpruefen. - Schirmauflage Frontplatte (obere Schraube) ueberpruefen. - Regelungsbaugruppe tauschen. - MD 1016 $MD_COMMUTATION_ANGLE_OFFSET (Kommutierungswinkeloffset) ueberpruefen.
Seite 720 - Fehler in Stromistwerterfassung (ggf. 611D-Leistungsmodul oder Regelungseinschub ersetzen) - Falsches Leistungsmodul (1/2-Achs) - Kontaktierung Regelungsbaugruppe - Leistungsteil ueberpruefen - Kontaktierung Befestigungsschraube Regelungsbaugruppe pruefen Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-720 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 721 Der Betrieb darf erst nach erfolgreicher Fehlerbehebung wieder aufgenommen werden, da sonst die Gefahr von unkontrollierbaren Bewegungen besteht! - NCK-Reset Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-721 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 722 - Zu hohe Pulsfrequenz (s. Projektierungsanleitung) - Modul defekt - Luefter ausgefallen - Einhaltung des raeumlichen Mindestabstandes ober- und unterhalb des Leistungsteils (s. Projektierungsanleitung) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-722 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 723 NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Den angewaehlten Motordatensatz parametrieren oder Motorumschaltung aendern. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-723 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 724 - Uce-Ueberwachung hat angesprochen (Reset durch Spannungsversorgung aus- und wieder einschalten). - Regelungseinschub ersetzen. - Leistungsteil ersetzen. - Motor ersetzen. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-724 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 725 - Sind bei Parallelschaltung die Motoren richtig angeordnet und elektrisch richtig verschaltet? Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-725 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 726 - Geber, Geberkabel und Schirmauflage auf Wackelkontakt oder Kabelbruch ueberpruefen. - Geber tauschen - 611D Regelungsmodul tauschen Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-726 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 727 - Identifikationsverfahren muss stabil bleiben (P1076 muss verringert werden) - Geber mit hoeherer Aufloesung einsetzen - Geberanbau verbessern (nicht steif genug) - Zu 3. - stoerende aeussere Kraefte beseitigen (z. B. nicht geloeste Achskopplungen) © Siemens AG 2006 All Rights Reserved 2-727 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 728 Bitte das Autorisierte Personal/Service benachrichtigen. Bei aktiver Rotorlageidentifikation MD 1019 ueberpruefen, ggf. reduzieren. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-728 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 729 - MD 1230: $MD_TORQUE_LIMIT (1. Drehmomentengrenzwert) , MD 1235: POWER_LIMIT (1. Leistungsgrenzwert) zu hoch eingestellt. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-729 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 730 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. - Urladen der Motordaten - Sichern BOOT Antrieb - Erneuter Hochlauf Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-730 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 731 - Performance 2-Achs: >= 125 µs - 810D: >= 156.25 µs - MCU: >= 125 µs - Performance 2: >= 31,25 µs Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-731 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 732 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Lagereglertakt an der NC aendern Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-732 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 733 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Stromreglertakt MD 1000: $MD_CURRCTRL_CYCLE_TIME (Stromreglertakt) fuer beide Achsen identisch einstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-733 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 734 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. MD 1002: $MD_MONITOR_CYCLE_TIME (Ueberwachungstakt) fuer beide Achsen identisch einstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-734 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 735 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Geaenderte Maschinendaten (z.B. Reglerdaten) loeschen. Antrieb urloeschen (Bootfile loeschen) und Neuinbetriebnahme durchfuehren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-735 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 736 (Drehmomentenkonstante) einen gueltigen Wert eintragen bzw. das Verhaeltnis von MD1113: $MD_TORQUE_CURRENT_RATIO (Drehmomentenkonstante)/MD1112: $MD_NUM_POLE_PAIRS (Polpaarzahl Motor) ueberpruefen und ggf. korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-736 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 737 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Maschinendaten fuer Motor Dreieck (Motor 2) ueberpruefen bzw. eingeben. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-737 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 738 Bei Fremdmotoren: Die Maschinendaten MD 1103: $MD_MOTOR_NOMINAL_CURRENT (Motornennstrom) und MD 1136: $MD_MOTOR_NOLOAD_CURRENT (Motorleerlaufstrom) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-738 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 739 (Konfiguration STS) kontrollieren und die Bits fuer die beiden Achsen des Moduls gleich einstellen. (Standardeinstellung nicht aendern - sie entspricht der optimalen Konfiguration). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-739 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 740 Bei Standardmotoren: Antrieb urloeschen (Bootfile loeschen) und Neuinbetriebnahme durchfuehren. Bei Fremdmotoren: Das Maschinendatum MD 1114: $MD_EMF_VOLTAGE (Spannungskonstante) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-740 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 741 (Motornennstrom) oder MD 1107: $MD_INVERTER_MAX_CURRENT (Grenzstrom Transistor) oder MD 1113: $MD_TORQUE_CURRENT_RATIO (Drehmomentkonstante) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-741 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 742 16 * P1001 * 0.00003125 * P1138 * 2PI * P1134 / (P1140 + P1141) < 1 SIEMENS AG, SIMODRIVE-Hotline anrufen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-742 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 743 Bei Standardmotoren: Antrieb urloeschen (Bootfile loeschen) und Neuinbetriebnahme durchfuehren. Bei Fremdmotoren: Das Maschinendatum MD 1400: $MD_MOTOR_RATED_SPEED (Motornenndrehzahl) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-743 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 744 Bei Standardmotoren: Antrieb urloeschen (Bootfile loeschen) und Neuinbetriebnahme durchfuehren. Bei Fremdmotoren: Das Maschinendatum MD 1136: $MD_MOTOR_NOLOAD_CURRENT (Motorleerlaufstrom) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-744 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 745 - MD 1144: $MD_LH_CURVE_GAIN (Verstaerkung der Lh-Kennlinie) - MD 1142: $MD_FIELD_WEAKENING_SPEED (Einsatzdrehzahl Feldschwaechung) kontrollieren und ggf. korrigieren. - SIEMENS AG, SIMODRIVE-Hotline anrufen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-745 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 746 Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Konfiguration des direkten Messsystems pruefen. Siehe NC-MD 30220: $MA_ENC_MODULE_NR und NC-MD 30230: $MA_ENC_INPUT_NR. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-746 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 747 Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Konfiguration des direkten Messsystems pruefen. Siehe NC-MD 30220: $MA_ENC_MODULE_NR und NC-MD 30230: $MA_ENC_INPUT_NR. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-747 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 748: Achse %1 Antrieb %2 Asynchronbetrieb: Vorsteuerverstaerkung Nicht Darstellbar
Bitte das Autorisierte Personal/Service benachrichtigen. Maschinendatum MD 1100: $MD_PWM_FREQUENCY (Frequenz Pulsbreitenmodulation) korrigieren oder durch Abwahl des U/f- Betriebs MD 1014: $MD_UF_MODE_ENABLE (U/f-Betrieb aktivieren) das Problem beheben. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-748 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 749 Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Alle sicherheitsrelevanten MDs überprüfen und eventuell korrigieren. Danach POWER ON ausführen. Einen Abnahmetest durchführen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-749 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 750 Bitte das Autorisierte Personal/Service benachrichtigen. Den Überwachungstakt über MD 1300 auf n*NC-Lageregeltakt einstellen, wobei n >= 1 sein muß. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-750 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 751 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Das MD 1300: $MD_SAFETY_CYCLE_TIME (Überwachungstakt) auf allen Antrieben des Moduls gleich einstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-751 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 752 - MD 1322 SAFE_ENC_GEAR_NUMERA (bei Einsatz eines Getriebes) - Der Motorgebertyp bzw. der Achstyp wird über das MD 1302 SAFE_IS_ROT_AX festgelegt. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-752 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 753 P-Verstaerkung MD 1407: $MD_SPEEDCTRL_GAIN_1 (P-Verstaerkung Drehzahlregler) bzw. MD 1408: $MD_SPEEDCTRL_GAIN_2 (P-Verst. obere Adaptionsdrehzahl) eintragen (wirksame Drehzahlregleradaption beruecksichtigen). Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-753 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 754 Linearmotoren) kann durch einen zu geringen Identifizierungsstrom eine Fehlorientierung und somit eine unkontrollierte Bewegung entstehen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-754 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 755 $MD_CURRENT_SMOOTH_HYSTERESIS (Hysterese drehzahlabh. Msoll-Glaett.) oder MD 1245: $MD_CURRENT_SMOOTH_SPEED (Schwelle drehzahlabh. Msoll-Glaett.) ueberpruefen und ggf. korrigieren. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-755 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 756 - MD 1632: $MD_LINK_VOLTAGE_GEN_HYST (Spannungshub fuer Generatorregelung) oder - MD 1633: $MD_LINK_VOLTAGE_GEN_OFF (Abschaltschwelle Generatorachse) aendern. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-756 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 757 Bitte das Autorisierte Personal/Service benachrichtigen. Antriebsmaschinendaten - MD 1639: $MD_RETRACT_SPEED (Notrueckzugsdrehzahl) oder - MD 1146: $MD_MOTOR_MAX_ALLOWED_SPEED (Motormaximaldrehzahl) aendern. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-757 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 758 NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Ueberpruefung der Parametrierung/Maschinendaten. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-758 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 759 In das Maschinendatum MD 1161: $MD_FIXED_LINK_VOLTAGE (ZK-Festspannung) den Wert Null eintragen oder eine neue HW-Version Regelungseinschub einsetzen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-759 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 760 1216 oder 1219 kleiner sein als der Kehrwert von zwei Drehzahlreglertakten MD 1001 : $MD_SPEEDCTRL_CYCLE_TIME (Drehzahlreglertakt) (1/2*MD 1001 *31,25 microsec). Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-760 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 761 - MD 1521: $MD_SPEED_FILTER_2_BS_FREQ (BSP-Eigenfreq. Drehzahlsollwertf. 2) - MD 1517: $MD_SPEED_FILTER_2_SUPPR_FREQ (Sperrfrequenz Drehzahlsollwertf. 2) - MD 1001: $MD_SPEEDCTRL_CYCLE_TIME (Drehzahlreglertakt) Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-761 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 762 - MD 1519: $MD_SPEED_FILTER_2_BW_NUMERATOR (Zaehler Bandbr. Drehzahlsollwertf. 2) - MD 1517: $MD_SPEED_FILTER_2_SUPPR_FREQ (Sperrfrequenz Drehzahlsollwertf. 2) Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-762 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 763 - MD 1220: $MD_CURRENT_FILTER_4_BANDWIDTH (Bandbreite Stromsollwertf. 4) - MD 1219: $MD_CURRENT_FILTER_4_SUPPR_FREQ (Sperrfrequenz Stromsollwertfilter 4) Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-763 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 764: Achse %1 Antrieb %2 Asynchronbetrieb: Umrichterfrequenz Nicht Zulaessig
NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Filtereinstellung aendern. Die Suche nach der genauen Fehlerursache kann durch die Hotline unterstuetzt werden. SIEMENS AG, SIMODRIVE- Hotline anrufen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten.
Seite 765: Achse %1 Antrieb %2 Asynchronbetrieb: Drehzahlreglerverstaerkung Zu Gross
- MD 1004: $MD_CTRL_CONFIG (Konfiguration Struktur) - MD 1465: $MD_SWITCH_SPEED_MSD_AM (Umschaltdrehzahl HSA/AM) - MD 1146: $MD_MOTOR_MAX_ALLOWED_SPEED (Motormaximaldrehzahl) Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-765 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 766: Achse %1 Antrieb %2 Asynchronbetrieb: Umschaltdrehzahl Nicht Zulaessig
Bitte das Autorisierte Personal/Service benachrichtigen. Auf allen Modulachsen die gleiche Festspannung einstellen (MD 1161: $MD_FIXED_LINK_VOLTAGE (ZK-Festspannung)). Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-766 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 767 Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Wert von MD 1019: $MD_CURRENT_ROTORPOS_IDENT (Strom Rotorlageidentifikation) vermindern. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-767 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 768 - Bei HSA zuerst "1. Motor" parametrieren. - Bei Fremdmotoren: Im Maschinendatum MD 1117: $MD_MOTOR_INERTIA (Motortraegheitsmoment) einen gueltigen Wert eintragen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-768 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 769 1. Antrieb urloeschen (Bootfile loeschen) und Neuinbetriebnahme durchfuehren. 2. Projektierung ueberpruefen und das fuer den Motor passende Leistungsteil einbauen. Neuinbetriebnahme durchfuehren. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-769 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 770 16 * P1001 * 0.00003125 * P1138 * 2PI * P1134 / (P1140 + P1141) < 1 SIEMENS AG, SIMODRIVE-Hotline anrufen Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-770 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 771 - Bei Fremdmotoren: Das Maschinendatum MD 1136: $MD_MOTOR_NOLOAD_CURRENT (Motorleerlaufstrom) kontrollieren und ggf. anhand des Motordatenblattes korrigieren. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-771 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 772 - Wahlweise/zusaetzlich: siehe Betrieb mit Geber - Betrieb mit Geber: Drehzahlreglertakt MD 1001: $MD_SPEEDCTRL_CYCLE_TIME (Drehzahlreglertakt) reduzieren Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-772 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 773 Kanal nicht betriebsbereit. Abhilfe: Die nicht anwaehlbare Funktion abschalten oder eine andere Regelungsbaugruppe einsetzen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-773 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 774 Bitte das Autorisierte Personal/Service benachrichtigen. Maschinendaten MD 1412: $MD_SPEEDCTRL_ADAPTSPEED_2 (obere Adaptionsdrehzahl) und MD 1411: $MD_SPEEDCTRL_ADAPTSPEED_1 (untere Adaptionsdrehzahl) ueberpruefen und ggf. korrigieren. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-774 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 775 Bitte das Autorisierte Personal/Service benachrichtigen. - MD 1631: $MD_LINK_VOLTAGE_GEN_ON (Ansprechspannung Generatorachse) oder - MD 1630: $MD_LINK_VOLTAGE_MON_THRESHOLD (Ansprechschwelle nur ZWK-Ueberw.) aendern. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-775 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 776 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Ueberpruefung der Parametrierung (G- Befehl in der NC). Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-776 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 777 Alarmanzeige. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Auf allen Modulachsen die gleiche Festspannung einstellen (MD 1161). Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-777 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 778 Kanal nicht betriebsbereit. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Der Anwender muß die Ursache überprüfen und entsprechende Maßnahmen einleiten. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-778 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 779 Bitte das Autorisierte Personal/Service benachrichtigen. Das Bremsverhalten überprüfen und evtl. die Geschwindigkeitstoleranz im MD 1348: $MD_SAFE_VELO_TOL (Toleranz Istgeschwindigkeit für SBR) anpassen. Ein Wiederanlauf ist nur durch POWER ON möglich. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-779 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 780 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Der Anwender muß die Ursache feststellen und entsprechende Massnahmen einleiten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-780 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 781 NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Der Anwender muß die Ursache feststellen und entsprechende Massnahmen einleiten. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-781 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 782 Bitte das Autorisierte Personal/Service benachrichtigen. Eingabewerte der Maschinendaten überprüfen. Sichere Eingangssignale überprüfen: ist die richtige von vier Geschwindigkeitsgrenzen angewählt? Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-782 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 783 - die sicheren Nocken sind aktiv und noch nicht sicher - die sicheren Endlagen sind noch nicht aktiv Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-783 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 784 Bitte das Autorisierte Personal/Service benachrichtigen. Eingabe im Maschinendatum MD 1331: $MD_SAFE_VELO_LIMIT[n] (Grenzwerte für sichere Geschwindigkeit) überprüfen, evtl. korrigieren und POWER ON durchführen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-784 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 785 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Bitte das Autorisierte Personal/Service benachrichtigen. Geberart muss entsprechend der Motorart parametriert werden. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-785 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 786 Bitte das Autorisierte Personal/Service benachrichtigen. Die MD 1011: $MD_ACTUAL_VALUE_CONFIG (Konfiguration Istwerterfassung IM), 1040, 1041 und 1042 ueberpruefen und ggf. korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-786 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 787 Bitte das Autorisierte Personal/Service benachrichtigen. Parametrierung des Nocken- Modulobereiches in MD 1305 : $MD_SAFE_MODULO_RANGE (Istwertbereich fuer SN bei Rundachsen) verändern. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-787 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 788 - MD 1022 $MD_ENC_ABS_RESOL_MOTOR auf den richtigen Wert setzen: - Drehgeber: Singleturnaufloesung (Inkremente pro Umdrehung) - Lineargeber: Aufloesung eines Inkrements (in Nanometern) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-788 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 789 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MD 1021 $MD_ENC_ABS_TURNS_MOTOR (Aufloesung Anzahl Umdrehung) auf 0 setzen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-789 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 790 - $MD_NO_TRANSMISSION_BITS_DM = 25 - $MD_ENC_ABS_TURNS_DIRECT = 4096 - $MD_ENC_ABS_RESOL_DIRECT = 4096 - $MD_ENC_CONFIG_DIRECT.Bit 14 = 1 - $MD_ENC_CONFIG_DIRECT.Bit 12 = 0 Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-790 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 791 Moeglich sind Uebertragungsraten von 100 kHz, 500 kHz, 1 MHz und 2 MHz. Achtung: Evtl. laesst die Geberkabellaenge keine Erhoehung der Frequenz zu! Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-791 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 792 - MD 1179 $MD_INVERTER_DERATING_ASYN (Deratingfaktor bei 8kHz) - MD 1175 $MD_INVERTER_THERM_CURR_ASYN (Grenzstrom Leistungsteil fuer PE-HSA) eintragen - MD 1177 $MD_INVERTER_RATED_CURR_ASYN (Nennstrom Leistungsteil fuer PE-HSA) eintragen Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-792 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 793 Unterbrechungen Wackelkontakt) - z.B. durch Bewegungen im Kabelschlepp - ueberpruefen, ggf. Motor, Kabel tauschen - Falscher Kabeltyp - Regelungshardware nicht fuer Endatschnittstelle geeignet (z.B. Regelungseinschub mit EPROM) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-793 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 794 - Ventil ohne Ventilschieberrueckmeldung: MD 5530: Bit 2 ruecksetzen - Ventilanschluss pruefen Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-794 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 795 - Maschinendaten MD 5605: SPEEDCTRL_LIMIT_TIME und MD 5606: SPEEDCTRL_LIMIT_THRESHOLD den mechanischen und dynamischen Moeglichkeiten der Achse anpassen. Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-795 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 796 - Kraftbegrenzung ausschalten: MD 5241: Bit 0 ruecksetzen - Reibkompensation ausschalten: MD 5241: Bit 1 ruecksetzen Programmfort Mit RESET-Taste in allen Kanälen dieser BAG Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-796 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 797 Kanal nicht betriebsbereit. NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Lagereglertakt an der NC aendern. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-797 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 798 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MD 5002: MONITOR_CYCLE_TIME (Ueberwachungstakt) fuer beide Achsen identisch einstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-798 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 799 Abhilfe: Geberstrichzahl des Motormesssystems im Antriebs-MD 5005: ENC_RESOL_MOTOR (Geberstrichzahl Motormesssystem) auf den verwendeten Geber abstimmen. (Standardeinstellung Motormesssystem: 2048 Inkr./U). Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-799 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 800 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: Das MD 5011: ACTUAL_VALUE_CONFIG (Konfiguration Istwerterfassung) ueberpruefen und ggf. korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-800 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 801 - oder MD 5407: SPEEDCTRL_GAIN (Verstaerkung bei Kolbenstellung mit niedrigster Eigenfrequenz) - oder MD 5408: SPEEDCTRL_GAIN_B (Verstaerkung am Zylinderrand B-Seite) Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-801 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 802 NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: Die Steigung Reibungskompensation MD 5460: FRICTION_COMP_GRADIENT verringern. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-802 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 803 Kanal nicht betriebsbereit. Abhilfe: Eine gueltige Streckenverstaerkung in das Antriebs-MD 5435 CONTROLLED_SYSTEM_GAIN eintragen (siehe Modelldaten berechnen). Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-803 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 804 - BSP-Eigenfrequenz Antriebs-MD 5520: SPEED_FILTER_1_BS_FREQ - BSP-Sperrfrequenz Antriebs-MD 5514: SPEED_FILTER_1_SUPPR_FREQ - Geschwindigkeitsreglertakt Antriebs-MD 5001: SPEEDCTRL_CYCLE_TIME Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-804 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 805 - BSP-Bandbreite Zaehler Antriebs-MD 5215: OUTPUT_VCTRL_FIL_2_BW_NUM - BSP-Sperrfrequenz Antriebs-MD 5213: OUTPUT_VCTRL_FIL_2_SUP_FREQ, MD 5215 <= 2 * MD 5213 Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-805 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 806 Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Kanal nicht betriebsbereit. Abhilfe: MD 5244: FORCECTRL_INTEGRATOR_TIME aendern. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-806 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 807 - negativer Quadrant: (MD 5467 - MD 5483) / (MD 5468 - 5484) Eine gueltige Kombination in obige Antriebs-MDs eintragen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-807 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 808 - negativer Quadrant: 2 * (1.0 - MD 5487) / (1.0 - MD 5488) - (MD 5487 - MD 5467) / (MD 5488 - 5468) Eine gueltige Kombination in obige Antriebs-MDs eintragen. Programmfort Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-808 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 809 MD 5022 $MD_ENC_ABS_RESOL_MOTOR auf den richtigen Wert setzen: - Drehgeber: Singleturnaufloesung (Inkremente pro Umdrehung) - Lineargeber: Aufloesung eines Inkrements (in Nanometern) Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-809 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 810 NC-Startsperre in diesem Kanal. Nahtstellensignale werden gesetzt. Alarmanzeige. NC-Stop bei Alarm. Abhilfe: MD 5021 $MD_ENC_ABS_TURN_MOTOR (Anzahl darstellbare Umdrehungen) auf 0 setzen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-810 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 811 Moeglich sind Uebertragungsraten von 100 kHz, 500 kHz, 1 MHz und 2 MHz. Achtung: Evtl. laesst die Geberkabellaenge keine Erhoehung der Frequenz zu! Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-811 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 812 - Slotrangierung mit P978 abgleichen 2. Antriebsalarme/-warnungen auswerten Abhilfe zu 23-24 1. Softwaretausch ist erforderlich Abhilfe zu 25 1. Telegrammtyp ändern 2. Slotanzahl reduzieren 3. Slaveanzahl reduzieren © Siemens AG 2006 All Rights Reserved 2-812 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 813 Kann der Fehler nach dieser Vorgehensweise nicht beseitigt werden, wenden Sie sich mit dem Fehlertext an den Steuerungshersteller. Programmfort Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. setzung: © Siemens AG 2006 All Rights Reserved 2-813 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 814: Profibus-Dp: Bus %3 Zugriffskonflikt, Typ %1, Zaehler
- Einstellung von MD11240 überpruefen. - Bei Quelle=100: Verzeichnis _N_SDB_DIR im passiven Filesystem überprüfen. - Bei Quelle=103-106: Verzeichnisse auf CF-Karte überprüfen Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-814 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 815: Profibus-Dp: Projektierung Im Dp Master Bus %1 Wurde Geaendert
Kann der Fehler nach dieser Vorgehensweise nicht beseitigt werden, wenden Sie sich bitte mit dem Fehlertext an den Steuerungshersteller. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-815 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 816 Bei Fehlerursache 03 ist zu pruefen, ob in dem SDB die Aequidistanz eingeschaltet ist (mit Step7 HW- Config). Sollte der Alarm weiterhin auftreten, so wenden Sie sich bitte mit dem Fehlertext an den Steuerungshersteller. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-816 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 817: Profibus-Dp: Mehrfach-Zuordnung Von Eingaengen Auf Adresse
Abhilfe: - MDs nachtragen oder - SDB aendern oder - Slave vom Profibus-DP trennen oder - Alarm quittieren. Programmfort Mit Löschtaste bzw. NC-START Alarm löschen. setzung: © Siemens AG 2006 All Rights Reserved 2-817 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 818 Kann der Fehler nach dieser Vorgehensweise nicht beseitigt werden, wenden Sie sich bitte mit dem Fehlertext an den Steuerungshersteller. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-818 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 819: Profibus Dp: Ausgangs-Slot Basisadresse %1 (Groesse %2) Nicht Erlaubt
%4 = Stoerzeit des Antriebs (P948) Erläuterung: Inhalt des Stoerspeichers des zugeordneten Slaves. Reaktion: Alarmanzeige. Abhilfe: Stoercodes/Stoerwerte siehe Antriebsdokumentation. Programmfort Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung erforderlich. setzung: © Siemens AG 2006 All Rights Reserved 2-819 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 820 Nahtstellensignale werden gesetzt. Alarmanzeige. Abhilfe: Um den Bus mit der neuen Konfiguration betreiben zu können, wird ein zusätzlicher Warmstart benötigt. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-820 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 821: Plc-Alarme
Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-821 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 822 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-822 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 823 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-823 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 824 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-824 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 825 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-825 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 826 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-826 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 827 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-827 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 828 Der vom Grundprogramm erzeugte DB ist unterschiedlich in der Größe vom vorhandenen DB. Reaktion: Alarmanzeige. Abhilfe: Über STEP7 muss angezeigter DB gelöscht werden. Evtl. auch max. Programmgröße des Anwenderprogramms überschritten. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-828 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 829 PLC-STOP wegen DB-laden im RUN: DB%Z Parameter: %Z = Datenbaustein Erläuterung: Ein existierender DB wurde im RUN-Zustand nachgeladen. Reaktion: Alarmanzeige. Abhilfe: Neustart erforderlich. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-829 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 830 NCK2 hat sich im zyklischen Betrieb nicht bei der PLC gemeldet. Timer des FB1 Parameters NCCyclTimeout ist ohne Nachtriggerung abgelaufen. (nur FM-NC). Reaktion: Alarmanzeige. Abhilfe: NCK Neustart Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-830 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 831 Pointer Parameter Maschinensteuertafel 1 falsch Erläuterung: Ein Pointer im Parameterbereich MCP1 ist falsch. Reaktion: Alarmanzeige. Abhilfe: PLC Konfiguration bei FB1 Parametern korrigieren. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-831 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 832 Steuerung AUS - EIN schalten. setzung: 400271 Direkt-Tasten 1 Kommunikationsfehler, interne Fehlernummer: %Z Erläuterung: Kommunikationsfehler zwischen CP und PLC Reaktion: Alarmanzeige. Abhilfe: OpKey-Parameter kontrollieren Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-832 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 833 Peripherie kontrollieren, Peripheriefehler beseitigen Programmfort Intern setzung: 400552 Stoerung am DP-Bus Erläuterung: Fehler am Peripheriebus erkannt Reaktion: Alarmanzeige. Abhilfe: Peripherie kontrollieren, Peripheriefehler beseitigen Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-833 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 834 400903 Parameter IntNo im FC 9 unzulässig Erläuterung: Der parametrierte Interrupt existiert nicht. Reaktion: Alarmanzeige. Abhilfe: Parameter richtigstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-834 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 835 401003 FC 10 Systemfehler 0x8083 Erläuterung: Systemfehler SFC52 aufgetreten. Reaktion: Alarmanzeige. Abhilfe: Neustart, Wenden Sie sich mit dem Fehlertext an Siemens AG A&D MC, Hotline. Programmfort Steuerung AUS - EIN schalten. setzung: 401004 FC 10 Systemfehler 0x8084 Erläuterung: Systemfehler SFC52 aufgetreten.
Seite 836 402501 Parameter BAGNo im FC 25 unzulässig Erläuterung: Der parametrierte BAG, Kanal existiert nicht. Reaktion: Alarmanzeige. Abhilfe: Parameter richtigstellen. Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-836 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 837 Steuerung AUS - EIN schalten. setzung: 410150 Bereich in M-Gruppen Dekodierliste zu gross Erläuterung: Anzahl der M-Gruppen in PLC zu gross. Reaktion: Alarmanzeige. Abhilfe: Gruppenanzahl verkleinern Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-837 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 838 410904 M zu N: HMI 2 geht nicht offline Erläuterung: Der umzuschaltene HMI reagiert nicht Reaktion: Alarmanzeige. Abhilfe: Kanalmenu am HMI nochmals betätigen Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-838 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 839 Steuerung AUS - EIN schalten. setzung: 428221 Diagnosealarm von DiagnoseAdresse %Z Erläuterung: OB82 bzw. OB86 wurde ausgelöst. Reaktion: Alarmanzeige. Abhilfe: angezeigte Fehlerursache beheben Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-839 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 840 428607 Wiederkehr DP-Slave, Fehler bei Parametrierung Erläuterung: OB82 bzw. OB86 wurde ausgelöst. Reaktion: Alarmanzeige. Abhilfe: angezeigte Fehlerursache beheben Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-840 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 841 Erweiterungsgeraet Wiederkehr, Fehler bei Parametrierung, Slave Nummer Erläuterung: OB82 bzw. OB86 wurde ausgelöst. Reaktion: Alarmanzeige. Abhilfe: angezeigte Fehlerursache beheben Programmfort Steuerung AUS - EIN schalten. setzung: © Siemens AG 2006 All Rights Reserved 2-841 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 842 810004 Stopp-/Abbruchereignis, Fehleranalyse über STEP7 notwendig Erläuterung: Reduzierte PLC Fehlermeldung. Zur genauen Analyse ist STEP7 erforderlich. Reaktion: Alarmanzeige. Abhilfe: Mit STEP7 diagnostizieren. Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-842 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 843 Alarmanzeige. Abhilfe: Mit STEP7 diagnostizieren. Programmfort Intern setzung: 830000 Meldung: HiGraph Gruppe Nr. %A Graph Nr. %N Zustand %Z Erläuterung: Reaktion: Alarmanzeige. Abhilfe: Programmfort Intern setzung: © Siemens AG 2006 All Rights Reserved 2-843 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 845: Liste Der Aktionsnummern
Führe Reset aus (VDI-Signal: Reset, BAG-Reset oder nach Power On) Ursache Abhilfe Nr 3 Erklärung Aktiviere Reset-Initsätze (VDI-Signal: Reset) Ursache Abhilfe Nr 4 Erklärung Führe Reset aus, Programmende wurde erkannt (NC-Satz mit M30) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-845 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 846 − Programm mit der Reset-Taste abbrechen oder Programm stoppen (nicht bei Satzsuchlauf, MD Laden) − Programm abrechen mit der Reset-Taste oder warten, bis Interrupt fertig ist − Abwahl von Überspeich./ Digitalisier © Siemens AG 2006 All Rights Reserved 3-846 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 847 − Referenzpunktfahren durchführen oder durch MD "ASUP_START_MASK" diesen Zustand ignorieren − Programm abbrechen Nr 11 Erklärung Führe einen Anwender-Interrupt "ASUP" mit Schnell-Abheben aus (VDI-Signal: Digitale- Analoge Schnittstelle) Ursache siehe Nr 10 Abhilfe © Siemens AG 2006 All Rights Reserved 3-847 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 848: Programm Abbrechen
1. Zu große Schachtelungstiefe 2. Der aktive Satz, nach dem gebremst wird, ist nicht reorganisierbar (tritt auf, wenn über mehrere Sätze gebremst wird) Abhilfe Programm abbrechen © Siemens AG 2006 All Rights Reserved 3-848 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 849 über mehrere Sätze gebremst wird) − Warten, bis vorangegangenes ASUP zuende ist oder Abhilfe − Programm abbrechen Nr 22 Erklärung Aktiviere Hauptprogramm-Einzelsatz (BTSS Variable und VDI-Signal: Einzelsatz aktivieren Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-849 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 850 1. Programmzustand aktiv 2. Eine Alarmreaktion steht an, die einen Start verhindert, oder ein Bremsen erzwingt 3. Referenzpunktfahren noch nicht durchgeführt − Alarmlöschbeding. ausführen Abhilfe − Referenzpunkt fahren © Siemens AG 2006 All Rights Reserved 3-850 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 851 Führe einen Programm-Halt aus (NC-Satz: M0) Erklärung Ursache Abhilfe Nr 31 Erklärung Halte die Jog-Bewegung an (VDI-Signal: NC-Stopp) Ursache Abhilfe Nr 32 Erklärung Halte die Digitalisier-Verarbeitung an (VDI-Signal: NC-Stopp) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-851 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 852 Ursache Abhilfe Nr 38 Stoppe wegen BAG Einzelsatz. VDI-Signal, Einzeltype Type B (beliebige Erklärung Sätze), nach Stopp am Satzende im anderen Kanal dieser BAG. Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-852 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 853 Erklärung Stoppe die Verarbeitung an Satzgrenze (Alarm, VDI-Signal: NC-Stopp an Satzgrenze) Ursache Abhilfe Nr 43 Erklärung Stoppe am ASUP-Ende, falls aus "gestoppt" gestartet wurde Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-853 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 854 Setzt alle Maschinendaten mit dem Attribut (NEW_CONF) auf wirksam (PI-Befehl) Ursache Abhilfe Nr 49 Erklärung Lösche alle Alarme mit der Löschbedingung CANCELCLEAR (PI-Befehl, Taste Alarm quittieren) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-854 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 855 Nr 53 Erklärung Aktiviere Digitalisieren (PI-Befehl) Ursache Abhilfe Nr 54 Erklärung Deaktiviere Digitalisieren (PI-Befehl) Ursache Abhilfe Nr 55 Erklärung Schalte den Funktionsgenerator ein (PI-Befehl) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-855 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 856 Nr 61 Erklärung Aktiviere die Funktion Ausblendsatz (VDI-Signal: Satz ausblenden) Ursache Zu grosse Schachtelungstiefe − Warten, bis vorrangegangenes ASUP zuende ist oder Abhilfe − Programm abbrechen © Siemens AG 2006 All Rights Reserved 3-856 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 857 Abhilfe − Programm abbrechen Nr 65 Erklärung Aktiviere Einlesesperre für Hauptlaufsatz (VDI-Signal: Einlesesperre) Ursache Abhilfe Nr 66 Erklärung Deaktiviere Einlesesperre für Hauptlaufsatz (VDI-Signal: Einlesesperre) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-857 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 858 Stoppe am Ende der Satzvorbereitung mit anschließendem Reorganisieren der Satzbearbeitung (Alarm) Ursache Zu grosse Schachtelungstiefe − Warten, bis vorrangegangenes ASUP zuende ist oder Abhilfe − Programm abbrechen © Siemens AG 2006 All Rights Reserved 3-858 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 859 Rückzugbewegung bei G33 und Stopp Ursache Abhilfe Nr 77 Erklärung Bedingtes Warten auf Programm-Marker (NC-Satz: WAITMC) Ursache Abhilfe Nr 78 Erklärung Setze Marker (NC-Satz: SETM) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-859 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 860 Erklärung Starte ein Programm in der Unterbetriebsart TEACH IN (VDI-Signal: NC-Start) Ursache siehe Nr 33 und 5 Abhilfe Nr 84 Erklärung Reorganisiere die Satzbearbeitung Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-860 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 861 Setze alle Machinendaten mit dem Attribut (NEW_CONF) auf wirksam (NC_Satz: NEW_CONF) Ursache Abhilfe Nr 90 Erklärung Setze alle Maschinendaten mit dem Attribut (NEW_CONF) auf wirksam (NC_Satz: NEW_CONF beim Satzsuchlauf) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-861 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 862 Nr 94 Erklärung Anwender-PLC-Version in das Versions-File schreiben Ursache Abhilfe Nr 95 Erklärung Meßsystem umschalten (PI-Befehl) Ursache Abhilfe Nr 96 Erklärung System abschalten (Vdi-Signal) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-862 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 863 1. Kanal ist nicht in AUTO oder MDA 2. der Kanal ist gestoppt und der aktuelle Satz ist nicht reorganisierbar − Auto oder MDA anwählen Abhilfe − Satzwechsel aktivieren, bis NC-Satz reorganisierbar ist © Siemens AG 2006 All Rights Reserved 3-863 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 864 Die Achse ist nicht vom PLC kontrolliert. Vorerst nicht für alle Achstypen Abhilfe Nr 107 Erklärung Restweglöschen einer Einzelachsebewegung (Vdi-Signal) Ursache Die Achse ist nicht vom PLC kontrolliert. Vorerst nicht für alle Achstypen Abhilfe © Siemens AG 2006 All Rights Reserved 3-864 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 865 Der NCK-Kanalzustand ist nicht in Ready Abhilfe Programm oder Prozess abbrechen mit Reset-Taste oder warten auf Programmende Nr 118 Erklärung Umschaltung der gewunschten Savety-Berenzungen (SGE) (immer erlaubt) Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-865 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 866 Nur zu Testzwecken und nur in Assert-Systeme Ursache Abhilfe Nr 123 Erklärung PI _N_STRTLK Globale Startsperre setzen Ursache Abhilfe Nr 124 Erklärung PI _N_STRTUL Globale Startsperre rücksetzen Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-866 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 867 − Reset drücken Abhilfe − Nach Automatik schalten Nr 129 Erklärung PI-Dienst Syntax-Check anwählen "_N_CHKSEL" ist abgelehnt worden Ursache Der Kanal ist nicht im RESET Abhilfe RESET drücken © Siemens AG 2006 All Rights Reserved 3-867 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 868 PI-Dienst Syntax-Check starten "_N_CHKABO" ist abgelehnt worden Ursache Abhilfe Nr 132 Erklärung PI-Dienst _N_NCKMOD (BIT-1) ist abgelehnt worden Ursache Abhilfe Nr 133 Erklärung PI-Dienst _N_NCKMOD (BIT-1) ist abgelehnt worden Ursache Abhilfe © Siemens AG 2006 All Rights Reserved 3-868 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 869: Fehlercodes Des Alarms 300500
Fehlerhafte Adresse Erläuterung Beim Test des Datenspeichers im Hochlauf wurde festgestellt, daß das geschriebene Bitmuster nicht zurückgelesen werden konnte. Ursache: Hardwarefehler auf der Regelungsbaugruppe Abhilfe Regelungsbaugruppe tauschen © Siemens AG 2006 All Rights Reserved 4-869 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 870 Abständen von mehreren Stunden auftritt. Abhilfe Steckverbindungen überprüfen, Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). NC-Hardware tauschen, Regelungsbau- gruppe tauschen. NC-CPU gegen Version "VB" tauschen, Regelungsbaugruppe tauschen. © Siemens AG 2006 All Rights Reserved 4-870 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 871 Zusatzinfo 2 Bei der Taktsynchronisation zwischen NC und Antrieb wurde von der Hardware Erläuterung ein illegaler Zustand gelesen. Die Synchronisation konnte nicht durchgeführt werden. Abhilfe Regelungsbaugruppe tauschen © Siemens AG 2006 All Rights Reserved 4-871 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 872 Antriebsbus, Hardwarefehler Regelungsbaugruppe. Abhilfe Antriebsbuskabel und Steckverbindungen überprüfen, Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). NC-Hardware tauschen, Regelungsbaugruppe tauschen. Fehlercode 0013H Fehler-Text Clockcycle kam zu früh Zusatzinfo 1 © Siemens AG 2006 All Rights Reserved 4-872 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 873 Zusatzinfo 1 Zusatzinfo 2 Erläuterung Ein unerlaubter Interrupt des Prozessors ist aufgetreten. Ursache ist vermutlich ein Hardwarefehler auf der Regelungsbaugruppe. Abhilfe Antriebsbuskabel und Steckverbinder kontrollieren. Regelungsbaugruppe tauschen. © Siemens AG 2006 All Rights Reserved 4-873 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 874 001BH Stromistwerterfassung im Hochlauf Fehler-Text Zusatzinfo 1 0 : Abweichung zu Strom 0 1 : Modulauswahl stimmt nicht mit der vorhanden HW überein (ab V 2.6) © Siemens AG 2006 All Rights Reserved 4-874 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 875 Bei einem Einachsmodul wurde von NC versucht, zwei Achsen zu aktivieren, Möglicherweise Störungen der Kommunikation über den Antriebsbus oder Regelungsbaugruppe defekt. Regelungsbaugruppe tauschen. Steckverbindungen überprüfen, Abhilfe Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). © Siemens AG 2006 All Rights Reserved 4-875 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 876 (bei 2-Achsmodulen ist nur 0 oder 1 zulässig). Mögliche Ursachen: Defekte Regelungsbaugruppe, EMV-Störungen Abhilfe Regelungsbaugruppe tauschen. Steckverbindungen überprüfen, Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). Fehlercode 0025H unerlaubte physikalische Achsnummer Fehler-Text Zusatzinfo 1 © Siemens AG 2006 All Rights Reserved 4-876 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 877 Für das direkte Meßsystem werden nur bestimmte Submodule zugelassen. Es wurde ein Submodul erkannt, das nicht zugelassen wird. Abhilfe Regelungsbaugruppe tauschen. Steckverbindungen überprüfen, Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). © Siemens AG 2006 All Rights Reserved 4-877 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 878 Die NC hat dem Antrieb nicht zulässige Eckdaten für die Kommunikation über den Antriebsbus übermittelt. Ursache sind vermutlich Störungen am Antriebsbus oder eine defekte Regelungsbaugruppe. Abhilfe Regelungsbaugruppe tauschen. Steckverbindungen überprüfen, Entstörmaßnahmen ergreifen (Schirmung, Masseverbindungen überprüfen). © Siemens AG 2006 All Rights Reserved 4-878 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 879 Beim Laden der Antriebssoftware wurden Fehler festgestellt. Ursache sind entweder Fehler bei der Übertragung am Antriebsbus oder eine defekte Regelungsbaugruppe. Antriebsbuskabel und Steckverbinder kontrollieren, Entstörmaßnahmen Abhilfe ergreifen (Schirmung, Masseverbindungen überprüfen), Regelungsbaugruppe tauschen © Siemens AG 2006 All Rights Reserved 4-879 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 880 Erläuterung Es wurde eine unerlaubte Anzahl von Drehzahlsollwertfiltern (> 2) eingegeben. Abhilfe Anzahl Drehzahlsollwertfilter (MD 1500) korrigieren. Fehlercode 0044H Fehler-Text Differenz GROBSYNC/FEINSYNC zu groß Zusatzinfo 1 © Siemens AG 2006 All Rights Reserved 4-880 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 881 Ab Antriebs-SW 4.02 ist ein Antriebs-Hochlauf nur mit Laden der Antriebs-Software möglich. Abhilfe Antriebs-Software neu laden. Fehlercode 0047H Fehler-Text Es wurde auf Performance 1 oder STandard versucht, zwei Achsen mit HSA zu betreiben. Zusatzinfo 1 © Siemens AG 2006 All Rights Reserved 4-881 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 882 Baugruppe wird von Antriebs-SW nicht unterstüzt. Zusatzinfo 1 Zusatzinfo 2 Erläuterung Die Antriebs-SW ist auf dieser Baugruppe nicht ablauffähig. Abhilfe Zur Baugruppe passende Antriebs-SW laden oder zurAntriebs-SW passende Baugruppe stecken. © Siemens AG 2006 All Rights Reserved 4-882 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 883: Systemreaktionen Bei Alarmen
Auswirkung NCK-Ready off: aktive Schnellbremsung (d.h. mit maximalen Bremsstrom) aller Antriebe Löschen der Reglerfreigabe aller NC Achsen Abfall des NC Ready Relais. − NC nicht betriebsbereit © Siemens AG 2006 All Rights Reserved 5-883 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 884 Alarmanzeige Bezeichner STOPBYALARM Auswirkung Rampenstopp aller Kanal Achsen. − NC-Stopp bei Alarm Bezeichner STOPATENDBYALARM Auswirkung Anhalten am Ende des Satzes. − NC-Stopp bei Alarm am Satzende © Siemens AG 2006 All Rights Reserved 5-884 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 885 Bei Absetzen eines Alarms werden alle Alarmreaktionen um einen Takt verzögert. Diese Funktionalität wurde im Rahmen der ESR Entwicklung erforderlich. − Alle Alarmreaktionen um einen IPO-Takt verzögert bei Alarm. © Siemens AG 2006 All Rights Reserved 5-885 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 886: Löschkriterien Der Alarme
Kanälen ein Reset gemacht ist. − Mit RESET-Taste in allen Kanälen Alarm löschen. Teileprogramm neu starten. Bezeichner NOCLEAR Auswirkung Die Löschinformation wird nur für die interne Pseudo-Alarmnummer EXBSAL_NOMOREALARMS benötigt. © Siemens AG 2006 All Rights Reserved 5-886 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 887: Anhang
Decoding Single Block: Dekodierungseinzelsatz Data Send Ready: Meldung der Betriebsbereitschaft von seriellen Daten-Schnittstellen Datenwort Eingang EIA-Code Spezieller Lochstreifencode, Lochanzahl pro Zeichen stets ungerade EPROM Programmspeicher mit fest eingeschriebenem Programm © Siemens AG 2006 All Rights Reserved A-887 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 888: Abkürzungen
Manual Data Automatic: Handeingabe MLFB Maschinenlesbare Fabrikatbezeichnung Man Machine Communication: Bedienoberfläche der Numerik für Bedienen, Programmieren und Simulieren Main Program File: NC Teileprogramm (Hauptprogramm) Multi Point Interface: Mehrfach-Schnittstelle © Siemens AG 2006 All Rights Reserved A-888 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 889 Testing Data Active: Bezieht sich auf die Maschinendaten Tool Offset: Werkzeugkorrektur Tool Offset Active: Speicherbereich für Werkzeugkorrekturen TRANSMIT Transform Milling into Turning: Koordinatenumrechnung an Drehmaschinen für Fräsbearbeitung Vorschubantrieb (Spindel) © Siemens AG 2006 All Rights Reserved A-889 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 890 Anhang 11/2006 Abkürzungen Werkzeug Werkzeug Werkzeugkorrektur Zero Offset Active: Speicherbereich © Siemens AG 2006 All Rights Reserved A-890 SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 891 Sie, uns diese mit PLZ: Ort : diesem Vordruck mitzuteilen. Telefon : Ebenso dankbar sind wir für Telefax : Anregungen und Verbesserungen. email : Vorschläge und/oder Korrekturen © Siemens AG 2006 All Rights Reserved SINUMERIK, SIMODRIVE Diagnosehandbuch (DA), Ausgabe 11/2006...
Seite 892: Elektronische Dokumentation
Dokumentationsübersicht SINUMERIK 840D/840Di/810D 11/2006) Allgemeine Dokumentation Safety SINUMERIK SINUMERIK Integrated 840D 840Di 810D Werbeschrift Katalog NC 60 *) Safety Integrated Applikationshandbuch Anwender–Dokumentation SINUMERIK SINUMERIK SINUMERIK SINUMERIK SINUMERIK SINUMERIK 840D 840D sl 840D sl 840Di 840D sl 840D sl 840Di 840D...

Diese Anleitung auch für:

Sinumerik 840di Sinumerik 810d

Siemens SINUMERIK 840D Handbuch

1 Übersicht der Systemfehler-Alarme

Quicklinks

Verwandte Anleitungen für Siemens SINUMERIK 840D

Inhaltszusammenfassung für Siemens SINUMERIK 840D
