Funktionsbeschreibung Ausgabe 11/2002
Werkzeugverwaltung
SINUMERIK 840D/840Di/810D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SINUMERIK 810DE

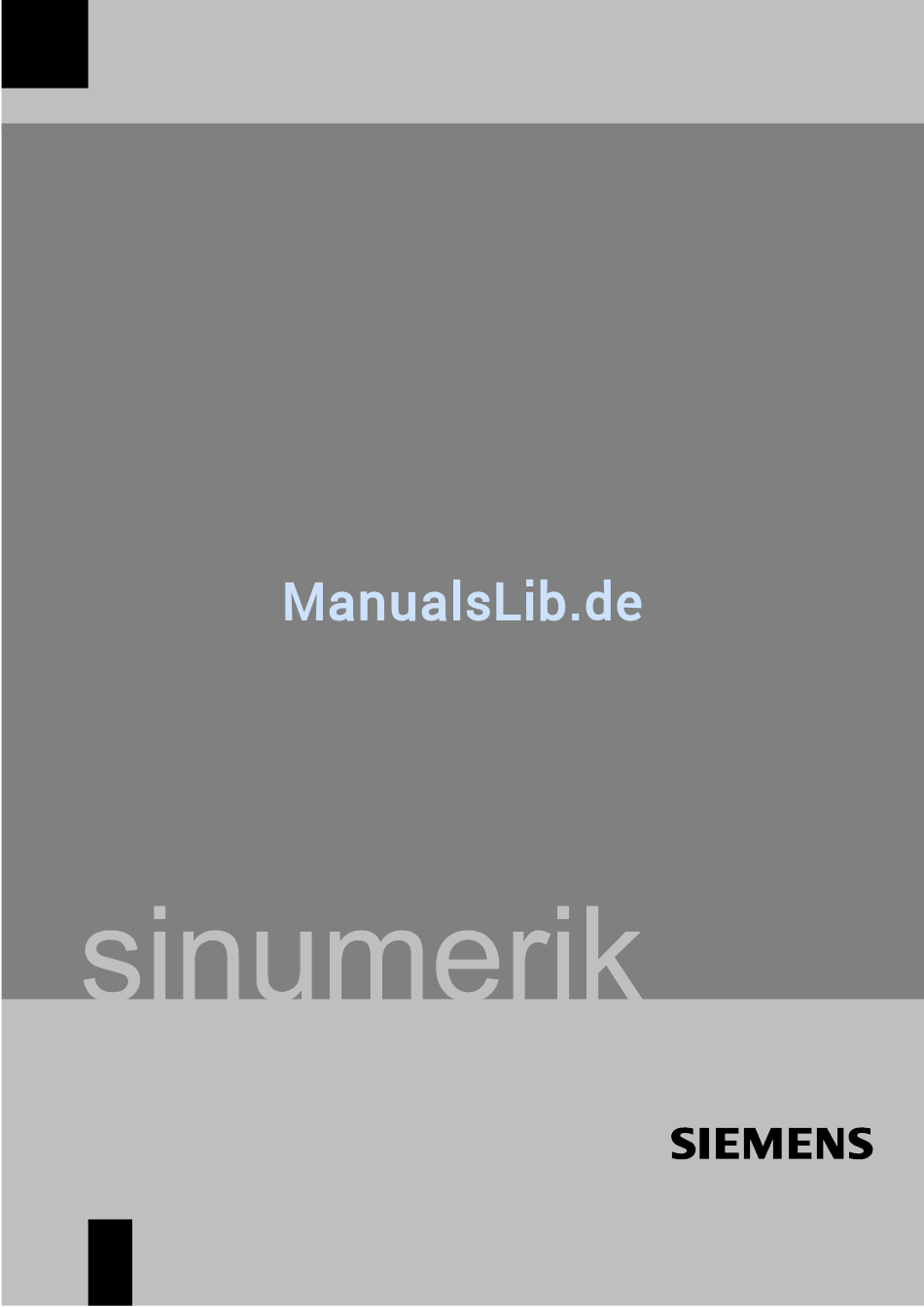

  • Seite 1 Funktionsbeschreibung Ausgabe 11/2002 Werkzeugverwaltung SINUMERIK 840D/840Di/810D...
  • Seite 3: Werkzeugverwaltung

    Randbedingungen Maschinendaten Signalbeschreibung PLC Alarme PLC–Beispielprogramme Gültig für Steuerung Softwarestand SINUMERIK 840D Anhang SINUMERIK 840DE (Exportvariante) 6 SINUMERIK 840Di SINUMERIK 840DiE (Exportvariante) 1 Abkürzungen SINUMERIK 810D SINUMERIK 810DE (Exportvariante) 4 SINUMERIK HMI/MMC 5 und 6 Begriffe Literatur Index Ausgabe 11.02...
  • Seite 4 Marken SIMATICr, SIMATIC HMIr, SIMATIC NETr, SIROTECr, SINUMERIKr und SIMODRIVEr sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Druckschrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen können. Weitere Informationen finden Sie im Internet unter: http://www.ad.siemens.de/sinumerik...
  • Seite 5 S den PLC-Programmierer bei der Erstellung des PLC-Anwenderprogramms mit den aufgelisteten Signalen S den Inbetriebnehmer nach der Projektierung und Aufbau der Anlage S den Servicetechniker zur Überprüfung und Interpretierung der Statusanzeigen und Alarme  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 6 Dabei gilt: Tabelle 1-1 Entsprechung des SW-Standes SW–Stand SINUMERIK 840D SW–Stand SINUMERIK 810D 4.3 (12.97) entspricht 2.3 (12.97) 3.7 (03.97) entspricht 1.7 (03.97)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 7 Vorsichtsmaßnahmen nicht getroffen werden. Vorsicht Dieses Symbol erscheint immer dann, wenn eine leichte Körperverlet- zung oder ein Sachschaden eintreten können, falls die entsprechen- den Vorsichtsmaßnahmen nicht getroffen werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 8 Achtung Dieser Warnhinweis bedeutet, daß ein unerwünschtes Ereignis oder ein unerwünschter Zustand eintreten können, wenn die entpsrechen- den Hinweise nicht beachtet werden.  Siemens AG 2002 All Rights Reserved viii SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 9: Technische Hinweise

    Sind Standardwerte für die Kanäle unterschiedlich, so ist dies durch ” / ” ge- kennzeichnet. Wertebereich Gibt die Eingabegrenzen an. Wenn kein Wertebereich angegeben ist, bestimmt der Datentyp die Eingabegrenzen und das Feld wird mit ”∗∗∗” gekennzeichnet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 10 Die Einheit bezieht sich auf die Standardeinstellung der Maschinendaten SCA- LING_FACTOR_USER_DEF_MASK und SCALING_FACTOR_USER_DEF. Liegt dem MD keine physikalische Einheit zugrunde, so ist das Feld mit ”–” ge- kennzeichnet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 11 S 31 Achsen (zugehörige Signale abgelegt in DB31–61) Die wirklich realisierbare Komponentenanzahl des jeweiligen Softwarestandes ent- nehmen Sie bitte Literatur: /FB/ K1, BAG, Kanal, Programmbetrieb  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 12: Platz Für Notizen

    Vorwort 11.02 Platz für Notizen  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 13: Inhaltsverzeichnis

    ..........3-85  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 14 ..........3-167  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 15 ..4-270 Anzeigenmaschinendaten bei HMI Embedded ....4-273  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 16 ......5-354  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 17 ..........5-417  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 18 ......11-550  Siemens AG 2002 All Rights Reserved xviii SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 19 ............. I-591  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 20 Inhaltsverzeichnis 11.02 Platz für Notizen  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 21: Einleitung

    Mit dem Einsatz von HMI Advanced als komfortabelste Ausbaustufe kann der volle Funktionsumfang der Werkzeugverwaltung genutzt werden. Aber auch mit OP 030 und HMI Embedded stehen die wesentlichen Funktionen aufgabenbezogen zu Ver- fügung.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 1-21...
  • Seite 22: Neue Struktur

    Mehrere Be-/Entladestellen je Magazin Werkzeugschrank und Werkzeugkatalog “Relative” D-Nummer mit freier Nummerierung Adapterdaten Ortsabhängige Korrekturen Be- und Entladen über Codeträgersystem Datensicherung über V.24-Schnittstelle Datensicherung auf Festplatte  Siemens AG 2002 All Rights Reserved 1-22 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 23: Allgemeine Übersicht

    Überwachungsfunktionen werden bei Ablauf der aktivierten Überwachung Werkzeuge gesperrt und nicht mehr verwendet. Für die weitere Bearbeitung wird bei Vorhandensein eines nicht gesperrten gleichartigen Werkzeugs (Duplowerk- zeug) dieses automatisch verwendet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 1-23...
  • Seite 24 Anpassung der Werkzeugverwaltung an die Gegebenheiten von Maschi- nen vorzunehmen. Über die der WZV zugrunde liegenden Datenstrukturen, die in Form von NC-Datenbausteinen abgebildet sind, kann man sich eine gute Übersicht verschaffen.  Siemens AG 2002 All Rights Reserved 1-24 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 25: Eckdaten

    Die Bedienung erfolgt über Systembilder. Es gibt Bilder für die Inbetriebnahme (nur HMI Advanced) und Bilder für die Bedienung der Werkzeugverwaltung (Magazinli- sten, Werkzeuglisten, Be-/Entladen).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 1-25...
  • Seite 26: Programmierung Im Nc-Teileprogramm

    Beladestellen bzw. Beladestationen sind als Magazinart für das Be- und Entladen zu verwenden. Ein Magazinzwischenspeicher faßt alle weiteren Plätze zusammen auf denen Werkzeuge plaziert werden können (Spindel, Greifer,...).  Siemens AG 2002 All Rights Reserved 1-26 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 27: Überwachungen

    (Namen) mit 32 alphanumeri- T = ”Winkelkopffrae- schen Zeichen im NC-Programm ser_32” Duplo-Nr. 1 –32000 Anzahl Schneiden für alle Werkzeuge max. 1500  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 1-27...
  • Seite 28 Zugriff auf WZV-Daten über NC-Pro- Systemvariablen gramm Automatischer Decodierstop, bis Werk- zeug ausgewählt ist. T=Platz-Nr über MD einstellbar Option Die Werkzeugverwaltung ist eine OPTION.  Siemens AG 2002 All Rights Reserved 1-28 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 29: Übersicht

    – Werkzeug suchen – Leerplatz suchen – Werkzeug wechseln – Beladen, Entladen Magazinsteuerung Greifersteuerung Spindelsteuerung Sicherheitsverriegelungen Werkzeugwechsel durchführen Wegeberechnungen sofern nötig gegebenfalls eigene Wechselstrategie  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-29...
  • Seite 30 Magazinplatzdaten Magazindaten Magazin-Verzeichnis TP, $TC_MPPx[y,z] TM, $TC_MAPx[y] WZ-Daten allgemein T=”Bezeichner” Magazin-Nr. Platz-Nr. Anz. Mag. Bezeichner Platzart TD, $TC_TPx[y] T-Nr. Mag.Bez. Mag.Nr. Platztyp Bezeichner Zustand T-Nr. Duplo-Nr. Mag.Nr. Nebenplatzbetr . j/n Mag.Bez. TU, $TC_TPCx[y] Verw. 1- WZ-Größe T-Nr. Zustand Verw. 2- Mag.
  • Seite 31: Schnittstellen Plc - Nck

    Platz WZ alt TM_TRANS Platz WZ neu FC 22 TM_DIR Soll– Pos Richtung Richtungs– Ist– Pos Restweg auswahl Bild 2-2 Datenstruktur und Nahtstelle PLC–NCK  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-31...
  • Seite 32: Magazinkonfiguration

    Kanal bzw. welche Kanäle auf welchen TO-Einheiten arbeiten. Pro TO-Einheit kann immer nur eine Magazinkonfiguration aktiv sein. Sind einer TO-Einheit mehrere Kanäle zugeordnet, gilt die Magazinkonfiguration für alle zuge- ordneten Kanäle.  Siemens AG 2002 All Rights Reserved 2-32 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 33: Magazinliste

    Die Magazinliste, die unter Maglist 1 projektiert wurde, ist das Grundbild der Werk- zeugverwaltung. Von hier aus können alle Bedienoperationen angewählt werden. Für jeden Kanal existiert eine Magazinliste.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-33...
  • Seite 34: Werkzeugliste

    In der Werkzeugliste werden alle Werkzeuge des TO-Bereiches sortiert nach der internen T-Nr. aufgelistet, also auch Werkzeuge die keinem Magazinplatz zugeord- net sind. Das Bild unter dem Softkey ”Toollist 1” wird als Grundbild angezeigt.  Siemens AG 2002 All Rights Reserved 2-34 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 35: Werkzeugbezeichner Und Duplonummer In Den Listen Änderbar

    Werkzeugtyp direkt ändern kann (siehe Kapitel 4.4.1). Standardmäßig ist das MD auf ”0” eingestellt. Der Bediener kann bei dieser Einstellung keine direkte Ände- rung in den Listen vornehmen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-35...
  • Seite 36 Mit Schlüsselschalter ”0” (Zugriffs-Level 7) wird nach einer Bestätigung gefragt. Ab Schlüsselschalter ”1” und höher (Zugriffs-Level 6 und kleiner) unterbleibt die Nach- frage. Beispiel: [ACCESSLEVEL] ChangeT oolTypeWithoutConfirmation=6 ;Wertebereich –1 bis 7  Siemens AG 2002 All Rights Reserved 2-36 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 37: Neue Magazinliste Mit Mehreren Zeilen

    Name, eindeutige Duplo-Nr. (>0) identifiziert. Jedes Einsatzwerkzeug hat somit eine andere Duplo-Nr., auch wenn Technologie, Typ und Werkzeugname gleich sind. Im Werkzeugschrank kann man Werkzeugdaten für Einsatzwerkzeuge speichern bzw. eingeben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-37...
  • Seite 38: Werkzeugkatalog (Nur Hmi Advanced)

    Im Auslieferungszustand ist der Werkzeugkatalog leer. Um ein neues Werkzeug über den Katalog beladen zu können, müssen erst Werkzeugdaten eingegeben werden. Dazu werdenTechnologie und Werkzeugtyp ausgewählt und ein Werk-  Siemens AG 2002 All Rights Reserved 2-38 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 39 Whitworthgewinde Schneidendaten Schneidendaten Reibahle Schruppstahl Schlichtstahl Einstechstahl Drehwerkzeuge Abstechstahl Gewindestahl Sonderwerkzeuge Sonderwerkzeug Spezialwerkzeuge Nutsäge Meßtaster Bild 2-9 Struktur des Werkzeugkatalogs mit Stamm- und Einsatzdaten  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 2-39...
  • Seite 40 S Anzahl der Schneiden (nur Anzeige der definierten Schneiden) S Ersatzwerkzeug-Suchstrategie (nächste Duplo-Nr., kürzester Weg u.a.) Werkzeugschneidendaten: S Schneidenlage S Anzahl der Schneiden (nur Anzeige)  Siemens AG 2002 All Rights Reserved 2-40 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 41: Zugriffsschutz, Schutzstufen

    Steuerung übertragen werden. Zugriffsschutz, Schutzstufen Der Zugriff auf Programme, Daten und Funktionen ist benutzerorientiert über 8 hierarchische Schutzstufen verriegelt. Diese sind unterteilt in S 4 Kennwort-Stufen für Siemens, Maschinenherstellter und Endanwender S 4 Schlüsselschalter-Stellungen für Endanwender Schutzstufe Verriegelt durch: Benutzer...
  • Seite 42: Offenheit Im Hmi

    MM2\HLP beschrieben. Die Hilfedatei BTSS_GR.HLP bzw.BTSS_UK.HLP wird in Verbindung mit dem OEM-Paket ausgeliefert. Weitere Informationen sind in Kapitel 5.12.5 dieser Beschreibung zu finden.  Siemens AG 2002 All Rights Reserved 2-42 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 43: Funktionsbeschreibung

    Beispiel: Belegung der Plätze im Zwischenspeichermagazin Name Index Zuord- Abstän- nung zu de zu Spindeln Magazin Spindel_1 Spindel Greifer_1 Greifer Greifer_2 Greifer Lader_1 Lader  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-43...
  • Seite 44: Belademagazin

    NCK wird erst dann in die Nahtstelle eingetragen, wenn das vorhergehende Kom- mando mit den Statuswerten kleiner 100 (heute 1 ..7) über den FC 8 quittiert  Siemens AG 2002 All Rights Reserved 3-44 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 45: Beispiele Für Werkzeugmaschinen Mit Ketten- Und Flächenmagazinen

    Spindel 1 = Mag 9998, Platz 1 Nr. 9999 Greifer 1 = Mag 9998, Platz 2 Greifer 2 = Mag 9998, Platz 3 Bild 3-1 Werkzeugmaschine mit einem Kettenmagazin  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-45...
  • Seite 46: Revolvermagazin

    Der Programmierbefehl T = Bezeichner löst den Werkzeugwechsel aus. Alternativ kann auch T = Platz programmiert werden. Bei T= Platz ist es zulässig, das sich kein Werkzeug auf diesem Platz befindet.  Siemens AG 2002 All Rights Reserved 3-46 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 47: Andere Magazinarten

    Magazin in mehrere Bereiche unterteilt. Zur Bearbeitung werden dann nur Werkzeuge aus einem der Bereiche verwendet. Die Verschleißverbundnummer für jeden Magazinplatz wird über den Systempara- meter $TC_MPP5[m,p] festgelegt (m: Magazinnummer, p: Platznummer).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-47...
  • Seite 48: Verschleißverbund Aktivieren

    Die Bearbeitung wird durch Aktivieren des nächsten Bereiches und der Suche nach einem geeignetem Ersatzwerkzeug fortgesetzt. Der Verschleißverbund wird ebenfalls gesperrt, wenn einer der Plätze über den Systemparameter $TC_MPP5 (negativer Wert) gesperrt wurde.  Siemens AG 2002 All Rights Reserved 3-48 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 49: Aktivieren (Intern)

    Die Zuordnung ”Spindel zu Magazin” wird über die Systemparameter $TC_MDP2[x,y] eingestellt; die Reihenfolge entspricht der Reihenfolge des Be- schreibens dieser Variable. Auch dies wird über die Magazinkonfiguration vorbe- legt:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-49...
  • Seite 50 ”t” die interne T-Nummer des Werkzeugs ist. Das neue Werk- zeug bekommt man über GETSELT. Das bisherige Vordergrundmagazin muß man sich merken.  Siemens AG 2002 All Rights Reserved 3-50 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 51: Werkzeugwechsel Flächen-, Ketten-, Revolvermagazine

    Dabei werden zwei Kommandos an die PLC übergeben. Tritt ein Fehler in T= ”WZ-Bezeichner” auf, so wird ein Alarm ausgelöst. Falls das MD TOOL_CHANGE_ERROR_MODE (MD 22562) entsprechend gesetzt ist, wird  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-51...
  • Seite 52: Mögliche Probleme Bei Der Programmierung Von T/M06

    Satz T= “WZ-Bezeichner” wird erneut interpretiert, und es wird mit der Program- mabarbeitung fortgefahren, sofern der Bedienereingriff korrekt war. Andernfalls wird der Alarm noch einmal erzeugt.  Siemens AG 2002 All Rights Reserved 3-52 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 53: Allgemeiner Ablauf Wz-Wechsel

    Einlesesperre Ab hier können Bewe- FC 7 Quittierung gungssätze mit aktiver Wechsel ausgeführt Schneide verfahren wer- Bild 3-5 Werkzeug – Wechseln mit T-Befehl  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-53...
  • Seite 54 Werkzeugverwaltung einsetzbar. Hier ist sinngemäß der Begriff ”Spindel” durch ”Werkzeughalter” zu ersetzen. Dies wird im MD 20124 TOOL_MANAGE- MENT_TOOLHOLDER festgelegt. Ist das MD > 0, werden die Spindelnummern $TC_MPP5 als Werkzeughalternummern gesehen.  Siemens AG 2002 All Rights Reserved 3-54 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 55: Platzcodierung Fest

    SPOSA= S0 LF ; Spindelpositionierung N 20 G75 FP=2 X1=0 Y1=0 Z1=0; ;Werkzeugwechselpunkt anfahren N 30 M06 LF ; Werkzeug wechseln N 40 M17 LF  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-55...
  • Seite 56 Damit kann in N 1000 des aufrufenden Hauptprogramms die – neue Werkzeugkorrektur angewählt werden. – die Achsen wieder an die Kontur zurückgeführt werden. – die Spindel beschleunigt werden.  Siemens AG 2002 All Rights Reserved 3-56 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 57: Anwahl Eines Werkzeuges Und Der Schneide

    Will man ein Werkzeug mit T3 aufrufen, muß das Werkzeug den Namen ”3” ha- ben. Ein Werkzeug kann NICHT mit der internen T-Nr. aufgerufen werden, die nur von NCK geführt wird.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-57...
  • Seite 58: Anwahl/Abwahl Der Werkzeugkorrektur Bei Reset

    Spindel befindet, wird bei Programmstart ein Werkzeugwechsel durchgeführt. Bei diesem Werkzeugwechsel kann die PLC, genauso wie beim Satzsuchlauf, die Wahl des Werkzeugs nicht beeinflussen.  Siemens AG 2002 All Rights Reserved 3-58 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 59: Wz-Ablehnung Durch Die Plc

    Die zuletzt angewählte Korrektur bleibt bis zur Programmierung einer D-Nummer erhalten. Hinweis Ausführliche Informationen zu Schneiden- und Korrekturnummern finden Sie in /FB1/ W1 – Werkzeugkorrektur.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-59...
  • Seite 60: Vordecodierung (Vorlauf) Und Satzausführung (Hauptlauf)

    Nach Erhalt der Werkzeugvorbereitungs-Quittung wird der Satz 2 verarbei- tet bzw. vorher die neue T-Nummer in den Satz eingetragen, mit der dann eine neue Konturberechnung stattfinden kann.  Siemens AG 2002 All Rights Reserved 3-60 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 61: Werkzeug Ist Schon In Der Spindel

    Bit5 = 1, siehe auch FC 8-Beschreibung, Kapitel 4.12). 3. Auch bei der Programmierung der Funktion ”GETSELT(...,x)” muß auf die Ent- scheidung über das einzusetzende Werkzeug gewartet werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-61...
  • Seite 62: Werkzeugwechselvorbereitung Einer Nebenspindel

    Der Vorlaufstop wird solange aufrecht erhalten, bis die WZW-Vorbereitung abge- schlossen wurde. Der Hauptlauf wartet bei N35 (D1) bis WZW durchgeführt und quittiert ist.  Siemens AG 2002 All Rights Reserved 3-62 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 63: Werkzeugwechsel In Die Spindel Bei Ketten- Und Flächenmagazinen

    Spindel 1 = Mag 9998, Platz 1 Greifer 1 = Mag 9998, Platz 2 Greifer 2 = Mag 9998, Platz 3 Bild 3-7 Werkzeugwechsel in die Spindel  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-63...
  • Seite 64: Wechsel-Vorbereitung

    Spindel und das neue Werkzeug ist im Magazin. Der Werkzeugtransport wird in diesem Beispiel mit dem Greifer 1 und 2 durchgeführt. Jede Veränderung der  Siemens AG 2002 All Rights Reserved 3-64 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 65: Fc 8-Aufruf Mit Status 105 Vorgang Läuft

    Wechselbefehl (T und M) in einem Satz programmiert, Beim Aufruf des FC 8 muß in einem solchen Fall nur der Wechsel und nicht die Anwahl quittiert werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-65...
  • Seite 66: Fc 8-Aufruf Mit Status 1 Wechsel Beendet

    Ist dies der Fall, kann der Transfer gleichzeitig (am Doppelgreifer in Spindel und Magazinplatz an der Wechselstelle) durchgeführt werden. Der FC 8 ist wie folgt zu parametrieren:  Siemens AG 2002 All Rights Reserved 3-66 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 67: Sonderfälle "T0", Leere Spindel, Mehrfache T-Anwahl

    OldToolMag, OldToolLoc die Werte ”0” haben. Hier sind bei Vorbereitung und Wechsel die Parameter des FC 8, OldToolMag und NewToolLoc, mit ”0” zu besetzen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-67...
  • Seite 68: Werkzeugwechsel Mit Revolver

    Werkzeugs mitgeteilt. FC 8 Parameter Werte Kommentar Start startet Auftrag ChgdRevNo 1. Revolver Ready Rückmeldung von FC 8 Error Rückmeldung von FC 8  Siemens AG 2002 All Rights Reserved 3-68 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 69: Anzahl Der Ersatzwerkzeuge

    Werkzeuges ist der Werkzeugsuche nicht zugänglich (gilt nur bei akti- ver WZV). Das Werkzeug muß “von Hand” nachgeladen werden (z.B. direkt in die Spindel).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-69...
  • Seite 70 Der Programmierfehler (im Beispiel in Satz 100) wird korrigiert, indem die Korrek- tur in den WZ-Wechselsatz eintragen wird: N200 ”T=Bohrer_1” M06 Erfolgt der WZ-Wechsel (mit der M06-Programmierung) über ein Unterprogramm  Siemens AG 2002 All Rights Reserved 3-70 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 71: Handwerkzeuge (Wz-Nachrüstung Während Der Bearbeitung)

    Handwerkzeug eingewechselt werden soll. Zum Einwechseln des Handwerkzeuges sorgt der PLC selbständig für eine gefahrlosen Zustand, damit der Anwender den manuellen Werkzeugwechsel durchführen kann.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-71...
  • Seite 72 Inbetriebnahme eines neuen PLC-Programms an der Maschine auf, nicht in der Produktion der Maschine. Die Funktion Handwerkzeuge wird nur realisiert, wenn TOOL_CHANGE_MODE=1.  Siemens AG 2002 All Rights Reserved 3-72 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 73: Werkzeugwechsel Im Nck Über Synchronaktionen

    Die Variablen sind nur lesbar (Ausnahme $AC_TC_CMDT und $AC_TC_ACKT). Der Quittierungsmechanismus bleibt davon unberührt (nach wie vor quittiert die PLC alle Kommandos der NCK über FC8 bzw. FC7).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-73...
  • Seite 74 R-Parameter abgelegt wird). Später im Programm wird, wenn die Freigaben von PLC da sind (beispielhaft als $A_DBB[x]==5), die Magazinachse auf die abgespeicherte Position (Altplatz=$AC_TC_LTO) verfahren.  Siemens AG 2002 All Rights Reserved 3-74 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 75 Später im Programm wird, wenn die Freigaben von PLC da sind (beispielhaft als $A_DBB[x]==5), der Revolver auf die abgespeicherte Position (Neuplatz=$AC_TC_LFN) geschwenkt. Die Verknüpfung $AC_TC_LFN>0 verhindert eine Bewegung, wenn z.B. T0 pro- grammiert wurde.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-75...
  • Seite 76: Werkzeugwechsel Zyklus (Werkstattgerechte Oberfläche (Shopmill))

    Beispiel L6.BSP zur Verfügung. Dabei wird folgendes vorausgesetzt: S Umdefinition DEFINE M6 AS L6: Diese ist in der Toolbox unter toolbox\cycles\define in der Datei SMAC.DEF ent- halten  Siemens AG 2002 All Rights Reserved 3-76 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 77: Beispiel Für Zyklus T-Funktionsersetzung (Sw 6)

    Voraussetzung ist die kanalspezifische Einstellung Spindel $MC_TOOL_CHANGE_MODE=1). Über die Magazinart in der NCK kann ferner definiert werden, für welche Magazine anzeigemäßig die Spindel unterdrückt wer- den soll.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-77...
  • Seite 78: Allgemein

    Im OB100 wurde bei der Vorbesetzung des DB4 die Magazinart “Revolver” in “Kette” geändert. Adresse im DB4 Wert Bedeutung DBB 64 Maximale Anzahl Magazine DBW 65 Magazin-Nr. DBB 67 1 (3) Art des Magazins  Siemens AG 2002 All Rights Reserved 3-78 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 79 Es wurde die Einstellung Spindel in jedem Kanal aktiviert (Grundeinstellung = Re- volver) und die T-Funktionsersetzung verwendet. MD 22550: $MC_TOOL_CHANGE_MODE = 1 MD 22560: $MC_TOOL_CHANGE_M_CODE = 6 MD 10717: $MN_T_NO_FCT_CYCLE_NAME = T_ZYKLUS  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-79...
  • Seite 80: Plc-Programm

    Bei vorgewähltem Magazin=Revolver wird die Funktion M06 Dxx im Zyklus pro- grammiert, ist ein Werkzeug aus einem Tellermagazin angewählt, wird nur die T- Nummer im Zyklus ausgegeben.  Siemens AG 2002 All Rights Reserved 3-80 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 81 ;nur T-Ausgabe, da WZ in Teller angewählt ENDIF ENDIF ENDIF ;Werkzeugwechsel, da neues WZ in Revolver IF $C_D_PROG==TRUE ;D-Nummer angewählt? DL=$C_DL ;DL-Nummer anwählen ENDIF  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-81...
  • Seite 82 Altes WZ in Magazin ab- newToolMag=2, newToolLoc=..., oldToolMag=9998, oldTool- legen. Wenn kein Loc=4, Status=1 1:1-Tausch, dann wäh- rend WW Leerplatz für neues WZ positionieren Bild 3-9 Ablaufschema T-Funktionsersetzung  Siemens AG 2002 All Rights Reserved 3-82 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 83: Verdeckung Der Spindel An Der Oberfläche

    Werkzeug “Bohrer1” befindet sich auf der Spindel. Das neue Suchlaufziel hat als momentane WZ-Programmierung T=”Bohrer2”. NCK stößt den WZ-Wechsel an. PLC darf nicht eingreifen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-83...
  • Seite 84: Werkzeug Ist Nicht Einsetzbar

    Satzsuchlaufes einzuwechseln, meldet der NCK den Alarm 22067. Das Fortsetzen des Programms wird nicht erlaubt. Ab SW 5.1 kann über die PLC gesteuert wer- den, ob das gesperrte Werkzeug trotzdem eingewechselt wird.  Siemens AG 2002 All Rights Reserved 3-84 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 85: Programmtest

    DB 21 UDT 21 WstSp DB 72 UDT 72 WZW_VAR DB 119 DB 119 Für Test der WZW Alle notwendigen Variablen sind im Instanzdatenbaustein abgelegt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-85...
  • Seite 86: Programmtest - Erweiterung

    PLC” gewählt ist –, daß das während “Programmtest aktiv” auf der Spin- del bzw. dem WZ-Halter befindliche Werkzeug das aktive Werkzeug ist.  Siemens AG 2002 All Rights Reserved 3-86 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 87: Mehrere Spindeln In Einem Kanal Oder To-Einheit

    Entkopplung der Werkzeugverwaltung von der Spindelnummer Damit die Werkzeugverwaltung ein Werkzeug einwechseln kann, muß program- miert werden, an welchem Einsatzort (Spindelnummer bei Fräsmaschinen) der Werkzeugwechsel erfolgen soll.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-87...
  • Seite 88: Arbeiten Mit Spindelnummern

    2 Spindeln in 2 Kanälen und 1 TO-Einheit) Zwei Kanäle arbeiten auf den Daten einer TO-Einheit (mit einem Magazin). Je Ka- nal ist eine Spindel definiert.  Siemens AG 2002 All Rights Reserved 3-88 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 89 Zwei Spindeln eines Kanals arbeiten mit einem Magazin. Spindel 1, wurde mit SPIND_DEF_MASTER_SPIND = 1 zur Masterspindel erklärt. Spindel 2 ist keine Masterspindel (Nebenspindel). Literatur: /PGA/, ”Programmieranleitung Arbeitsvorbereitung” (Beschreibung der Systemparameter)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-89...
  • Seite 90: Beispiel Eines Teileprogrammes (Für Kanal Mit Zwei Spindeln)

    ;Masterspindel wird angesprochen (Spindel 1) ;Wert des Maschinendatums $MC_SPIND_DEF_MA ;STER_SPIND).Der Werkzeugwechsel erfolgt in die ;Spindel 1. ;Die Bahn wird mit den Korrekturen des Werkzeugs ;korrigiert.  Siemens AG 2002 All Rights Reserved 3-90 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 91: Weiteres Beispiel (Vorgaben Wie Oben)

    ;Werkzeuges T3 korrigiert. Hinweis SETMS ändert nicht das aktive Werkzeug. Erst der anschließend programmierte Werkzeugwechsel kann die neue Festlegung bzgl. der Masterspindel berücksichti- gen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-91...
  • Seite 92: Arbeiten Mit Werkzeughalternummern

    Es wird statt “Spindelplatz” der allgemeine Begriff “Werkzeug–Bearbeitungsort” verwendet (Standard ist Spindel). Wenn keine Adreßerweiterung programmiert ist, wird die Adreßerweiterung ergänzt durch den Wert von MD 20124: TOOL_MANA- GEMENT_TOOLHOLDER.  Siemens AG 2002 All Rights Reserved 3-92 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 93 TOOL_MANAGEMENT_TOOLHOLDER = 1 zum Master erklärt. WZ–Halter 2 ist damit Nebenwerkzeughalter. Programmierbeispiel: Um verschiedene Werkzeughalter zum Master-Werkzeughalter zu erklären, wird der Sprachbefehl SETMTH (WZ–Halternummer), verwendet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-93...
  • Seite 94 Programmieranl. Arbeitsvorbereitung (Beschreibung der Systemparameter) Hinweis SETMTH ändert nicht das aktive Werkzeug. Erst der anschließend programmierte Werkzeugwechsel kann die neue Festlegung bzgl. des Masterwerkzeughalters berücksichtigen.  Siemens AG 2002 All Rights Reserved 3-94 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 95: Mehrere Spindeln/Werkzeughalter

    Mehrere Magazine in einem Kanal oder einer TO-Einheit Die NC-Adresse T kann mit einer Adreßerweiterung programmiert werden. Die Funktion Werkzeugverwaltung interpretiert diese programmierte Adreßerweiterung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-95...
  • Seite 96: Reset- Und Startmode

    Ebenso kann der Wechsel eines bestimmten Werkzeugs z.B. bei NC-Start fest vorgegeben werden. Es handelt sich hierbei um folgende Maschinendaten: MD 20310: $MC_TOOL_MANAGEMENT_MASK MD 20110: $MC_RESET_MODE_MASK MD 20112: $MC_START_MODE_MASK  Siemens AG 2002 All Rights Reserved 3-96 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 97 MD 20130 $MC_CUTTING_EDGE_RESET_VALUE Bit 16 =1 MD 20090 $MC_SPIND_DEF_MASTER_SPIND MD 20124 $MC_TOOL_MANAGEMENT_TOOLHOLDER Bit 17 =1 Bild 3-15 Reset- und Startmode MD 20110: $MC_RESET_MODE_MASK Bit 0=0:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-97...
  • Seite 98 D.h. es wird die Korrektur des Werkzeugs, das auf dem im MD $TC_SPIND_DEF_MASTER_SPIND festgelegten Spindeln sitzt aktiv – und zwar mit der Korrektur der kleinsten verfügbaren D-Nr. dieses WZ.  Siemens AG 2002 All Rights Reserved 3-98 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 99 MD $MC_RESET_MODE_MASK eingestellt ist, oder aber mit NC-Start, wenn die entsprechende Einstellung über MD $MC_START_MODE_MASK gemacht wurde. Ist hier nichts eingetragen ($MC_TOOL_RESET_NAME=””) entspricht das “T0”.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-99...
  • Seite 100 Bit 17=0: Die zuletzt angewählte Korrektur bleibt aktiv. Dabei ist es egal, ob die Korrektur im Teileprogramm oder durch Einstellungen im MD $MC_RESET_MODE_MASK angewählt wurde.  Siemens AG 2002 All Rights Reserved 3-100 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 101 Beim nächsten Programmstart ist das WZ ”FRAESER_10” mit der Korrektur D2 aktiv. %MPFxxx2 N10 G90 G00 Z100 ; dieser Satz wird mit der Korrektur D2 abgefahren  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-101...
  • Seite 102 Hier im Bsp. ist es der ”Meßta- ster_1” $MC_CUTTING_EDGE_RESET_VALUE=1 das oben genannte WZ wird mit dieser Korrektur aktiv, hier D1 $MC_RESET_MODE_MASK Bit6=0 ist für dieses Bsp. nicht relevant  Siemens AG 2002 All Rights Reserved 3-102 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 103 ; es ist aktiv: WZ2 mit Korrektur D2 auf Spindel 2 Auf Spindel 1 ist keine Korrektur aktiv, obwohl ”WZ1” auf der Spindel 1 sitzt  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-103...
  • Seite 104: Werkzeug Suchen

    über den Systemparameter $TC_MAMP2 festgelegt. Mit Bit 0,1 und 2 werden die bisherigen Strategien ausgewählt. Über Bit 3, 4 und Bit 5 stehen die zusätzlichen Funktionen zur Verfügung.  Siemens AG 2002 All Rights Reserved 3-104 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 105: Aktivierung

    1. Es wird geprüft, ob sich das aufgerufene Werkzeug bereits auf der Spindel be- findet. 2. Falls Zwischenspeicherplätze mit der Spindel verbunden sind (siehe $TC_MSLR), wird geprüft, ob sich ein passendes Werkzeug auf einem dieser Zwischenspeicherplätze befindet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-105...
  • Seite 106: Suche In Flächenmagazinen

    Der NCK setzt die aktuelle Magazinposition für Flächenmagazine. Da Flächenma- gazine nicht bewegt werden, dient die Magazinpositon als formaler Wert, der für die WZ-Suchstrategie notwendig ist.  Siemens AG 2002 All Rights Reserved 3-106 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 107 Distanz Platz 3 – Platz 9 = 6 Plätze akt. Pos. Distanz Platz 3 – Platz 18 = 15 Plätze Werkzeug von Platz 9 wird gewählt Bild 3-16 Suchstrategien im Flächenmagazin  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-107...
  • Seite 108: Leerplatzsuche Für Ein Werkzeug - Von Spindel Ins Magazin

    ”Platztyp des Platzes” größer ”Platztyp des Werkzeuges”, wobei die ”Größer-Beziehung” durch die Platztyphierarchie definiert ist. Wird in diesem Ma- gazin kein freier Platz gefunden, erfolgt die Suche im nächsten Magazin (Suchstra- tegie).  Siemens AG 2002 All Rights Reserved 3-108 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 109: Suchstrategie Bei Der Leerplatzsuche

    Außerdem über FC8 mit den Parametern TaskIdent = 4, TaskIdentNo = Kanalnr., Status = 5, OldToolMag = 9998, OldToolLoc = 1. In NewToolMag und NewToolLoc wird die aktuelle Position parametriert (Bezug auf Spindel).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-109...
  • Seite 110: Suchvorgang Für Die Leerplatzsuche

    Es muß nur beladen worden sein (könnte sich z.B. auf einem Grei- fer befinden). Wenn dieser Platz für das “alte” Werkzeug nicht geeignet ist, wird ein anderer geeigneter Leerplatz gesucht.  Siemens AG 2002 All Rights Reserved 3-110 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 111: Funktionale Beschreibung

    Die Leerplatzsuch-Strategie wirkt nur innerhalb der im Teileprogramm program- mierten Werkzeugwechsel. Die PI-Dienste (z.B. TMFDPL, TMFPBP) zur Leer- platzsuche können davon keinen Gebrauch machen (siehe Kapitel 5.12.5).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-111...
  • Seite 112: Werkzeugsuche Im Verschleißverbund

    Werkzeuge auf Magazinplätzen mit der Verschleißverbundnummer 0 werden eben- falls auf Einsetzbarkeit geprüft. Sind keine Ersatz-Werkzeuge verfügbar werden alle $TC_MPP5 Parameter des  Siemens AG 2002 All Rights Reserved 3-112 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 113: Suchen In Mehreren Magazinen

    Weiter muß der Systemparameter $TC_MAP9 des auszuwählenden Magazins die Nummer des Verschleißverbundes zugewiesen bekommen, mit dem die Bearbei- tung begonnen werden soll (Wert > 0).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-113...
  • Seite 114: Beispiel: Werkzeugsuche Im Verschleißverbund

    $TC_MPP6[1,4] = 12 ;T=12 hat Bezeichner ”WZ1”/Duplonr.=2 $TC_MPP6[1,5] = 13 ;T=13 hat Bezeichner ”WZ2”/Duplonr.=2 $TC_MPP6[1,6] = 14 ;T=14 hat Bezeichner ”WZ1”/Duplonr.=3 $TC_MPP6[1,1] = 15 ;T=15 hat Bezeichner ”WZ2”/Duplonr.=3  Siemens AG 2002 All Rights Reserved 3-114 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 115 $TC_MPP6[1,4] = 12 ;T=12 habe Bezeichner ”WZ1”/Duplonr.=2 WZ-Zustand “aktiv” $TC_MPP6[1,5] = 13 ;T=13 habe Bezeichner ”WZ2”/Duplonr.=2 WZ-Zustand “aktiv” $TC_MPP6[1,6] = 14 ;T=14 habe Bezeichner ”WZ1”/Duplonr.=3 –  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-115...
  • Seite 116: Steuerungsverhalten

    In diesem Fall werden die Werkzeuge des ge- sperrten Verschleißverbundes erneut geprüft und der Wert $TC_MPP5 des Platzes negiert. Der Status “aktiv’”des enthaltenen Werkzeuges wird zurückgesetzt.  Siemens AG 2002 All Rights Reserved 3-116 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 117: Ablauf Beim Beladen

    Werkzeug eingewechselt werden solll. Geführtes Beladen Beim geführten Beladen über HMI wird der Platz von der Werkzeugverwaltung über Leerplatzsuche ermittelt (siehe Kapitel 3.4.2).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-117...
  • Seite 118 S WZ-Daten direkt in die Magazinliste eingeben (HMI Advanced) S Werkzeug aus der WZ-Liste auswählen (TO-Speicher) S WZ-Daten über ein Codeträgersystem einlesen (siehe Kapitel 4.13)  Siemens AG 2002 All Rights Reserved 3-118 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 119: Hmi Werkzeug Auswählen

    Status 104, 105 Platz–Nr. im Zielmagazin Vorgang läuft noch, Meldungen für Werkzeug auf Zwischenspeicher Bild 3-17 Funktionen von HMI, NCK und PLC beim Beladen  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-119...
  • Seite 120: Magazinplatz Zum Beladen Auswählen

    ;Platz-Nr. Ziel für Beladen 2. Die PLC muß jetzt den ”Platz 5” von ”Magazin-Nr.1” (in das beladen werden soll) zum ”Belademagazin 2” verfahren und den Beladevorgang durchführen.  Siemens AG 2002 All Rights Reserved 3-120 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 121: Beispiel Für Fc 8 Aufruf Beim Beladen

    Die für ein Werkzeug benötigten Daten können auch über ein Teileprogramm gela- den werden. Es gibt zwei Möglichkeiten, die T-Nummer, die die Daten adressiert, zu erhalten. Man kann:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-121...
  • Seite 122: Nachladen Von Werkzeugdaten

    S Die Werkzeuge befinden sich bereits mechanisch und datenmäßig im Magazin, d.h. es hat eine Zuordnung ”Werkzeug <–> Platz” stattgefunden S Es sind keine oder veraltete Werkzeugkorrekturdaten in der NC.  Siemens AG 2002 All Rights Reserved 3-122 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 123: Erstellen Des Nachladeprogrammes

    ;Laenge1 Programm zum Nachladen von Werkzeugkorrekturdaten DEF INT Tnr ;Definition der Variablen TNr wz1: TNr=GETT (”Bohrer 12mm”,1) if TNR==-1 goto wz2 $TC_DP1[TNr,1]=120 ;Werkzeugtyp $TC_DP2[TNr,1]=0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-123...
  • Seite 124 $TC_MOP2[TNr,1]=0 $TC_MOP3[TNr,1]=0 $TC_MOP4[TNr,1]=0 wz2: ;nächstes Werkzeug TNr=GETT (”Fräser23”,2) if TNR==–1 goto Fehler ;mögliche Fehlerroutine, wenn Werkzeug nicht ;vorhanden ist $TC_DP1[TNr,1]=120 $TC_DP3[TNr,1]=4712 $TC_DP6[TNr,1]=25 Fehler: ;Fehler  Siemens AG 2002 All Rights Reserved 3-124 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 125: Datensicherung Beim Entladen

    Weiterhin können die Werkzeugdaten auch ohne Datensicherung gelöscht werden. Hinweis Beim HMI Advanced gibt es folgende Möglichkeiten der Datensicherung: aus der Werkzeugliste dem Werkzeugschrank oder aus dem Werkzeugkatalog  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-125...
  • Seite 126: Funktion Der Plc Beim Entladen

    Entladen = 0 NewToolLoc bei Entladen = 0 OldToolMag 9999 Mag-Nr. 9999 OldToolLoc Platz-Nr. 2 Status Vorgang beendet Ready Rückmeldung von FC 8  Siemens AG 2002 All Rights Reserved 3-126 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 127: Positionieren Zum Entladen (Mit Op030 Und Hmi Advanced)

    Bei Positionieren = 0 Status Vorgang beendet Hinweis Die Funktion Positionieren zum Entladen ist im SW-Stand 3.2 nur von der Bedien- tafel OP 030 startbar.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-127...
  • Seite 128: Umsetzen, Suchen, Positionieren Von Werkzeugen

    Werkzeug im Zwischenspeicher reserviert. Analog zum asynchronen Um- speichern von PLC kann dieser Status nur gesetzt werden, wenn von einem realen Magazinplatz auf einen Platz im Zwischenspeicher umgesetzt wird.  Siemens AG 2002 All Rights Reserved 3-128 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 129: Umsetzen Durch Plc

    Mag-Nr.2, Platz-Nr. 17 umgesetzt werden. Für diesen Vorgang ist der FC8 4mal aufzurufen. Hier werden nur die wichtigen Parameter aufgeführt, alle anderen Parameter wie im Beispiel oben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-129...
  • Seite 130 Platz-Nr. OldToolMag 9998 alte Mag-Nr. OldToolLoc alte Platz-Nr. Status Vorgang beendet 4. vom Greifer 4, Platz-Nr. 5 ins Magazin 2, Platz 17 umgesetzt  Siemens AG 2002 All Rights Reserved 3-130 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 131: Umsetzen Von Plc Mit Platzreservierung Taskident

    Nummer der Schnittstelle. Wenn die PLC den Magazinplatz zum Belademaga- zin gefahren hat, ist der FC 8 aufzurufen und der Vorgang mit Status 5, Positions- änderung, zu quittieren.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-131...
  • Seite 132: Beispiel Aufruf Fc 8 Für Positionieren

    Entladen = 0 OldToolMag 9999 Mag-Nr. 9999 OldToolLoc Platz-Nr. 2 Status Vorgang beendet Ready Rückmeldung von FC 8 Error Rückmeldung von FC 8  Siemens AG 2002 All Rights Reserved 3-132 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 133: Auftragsverarbeitung Von Werkzeugen

    Kommentare entfernt. Sie befinden sich in der Datei paramtm.text. Ausführliche Informationen zu den Einstellungen findet man in Kapitel 4.4.3 und Kapitel 4.6.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-133...
  • Seite 134: Werkzeugüberwachung (Stückzahl, Standzeit, Verschleiß)

    Alle Arten der Überwachung können zur gleichen Zeit der Bearbeitung in verschie- denen Werkzeugen erfolgen. Sind für mehrere Überwachungsarten Werte einge- tragen, werden auch alle Überwachungszähler dekrementiert.  Siemens AG 2002 All Rights Reserved 3-134 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 135: Vorwarngrenze Erreicht

    Datenänderung automatisch. Damit kann der Bediener den durch Erreichen einer Überwachungsgrenze gesetzten Zustand ”gesperrt” gezielt wieder aufheben. Hat das WZ mehrere Schneiden, müssen alle Schneiden außerhalb der Überwa- chungsgrenzen sein.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-135...
  • Seite 136: Alarme Werkzeugüberwachung

    Spindelnummer 1 S Wert = 2 nur Spindelnummer 2 S Wert = 3 Spindelnummer 1 und 2 Zu den Maschinendaten siehe Kapitel 8.  Siemens AG 2002 All Rights Reserved 3-136 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 137: Standzeitüberwachung

    Einsatz des Werkzeuges gesetzt wird, erfaßt werden. Der Wert wird mit dem aktuellen Zeitmaß multipliziert, bevor damit der Zeitwert der Schneide dekremen- tiert wird. Die Schreiboperation wirkt hauptlaufsynchron. Weitere Informationen siehe Kapitel 5.8.30.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-137...
  • Seite 138: Start Und Stop Der Standzeitdekrementierung

    Mit dem Programmbefehl SETPIECE(1) wird der Stückzahlzähler der Werkzeugschneiden, die auf der Hauptspindel zum Einsatz gekommen sind, um 1 dekrementiert. Für jede Spindel kann der Stückzahlzähler einzeln angespro- chen werden.  Siemens AG 2002 All Rights Reserved 3-138 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 139 Zeit = ”Anzahl der Schneiden im TO-Bereich” (= MD) Schneiden auf Stückzahl überwachen. Eine Schneide eines Werkzeugs wird pro Spindel nur einmal gezählt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-139...
  • Seite 140: Verschleißüberwachung

    $TC_DP20 werden nicht berücksichtigt. Zur Bitbelegung siehe Kapitel 5.2.1. Hinweis Die Verschleißüberwachung überwacht nicht jeden einzelnen Wert, sondern nur den größten Betrag des Wertes dieser maximal sieben Verschleißparameter ($TC_DP12, ..., $TC_DP18).  Siemens AG 2002 All Rights Reserved 3-140 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 141 Der Ist-Verschleiß läuft analog zu den anderen Überwachungsgrößen vom positi- ven Sollwert gegen Null. Überwachungsparameter S $TC_MOP15 Verschleißsollwert oder Summenkorrektursollwert S $TC_MOP5 Verschleißvorwarngrenze oder Summenkorrektur-Vorwarn- grenze S $TC_MOP6 Verschleißistwert oder Summenkorrektur-Istwert  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-141...
  • Seite 142: Signale An Die Plc Und Von Der Plc

    Text das betroffene Werkzeug mittels WZ-Bezeichner, Duplonummer und (ab SW 5.3) D-Nummer. In der Kanal-Nahtstelle werden für einen DB1-Zyklus folgende Informationen gelie- fert (jeweils interne T-Nummer): S Vorwarngrenze erreicht S Grenzwert erreicht  Siemens AG 2002 All Rights Reserved 3-142 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 143 Werkzeuggruppe gefunden”. Existiert ein WZ nur einmal (keine Schwester-WZ vorhanden), so ist das ebenfalls eine WZ-Gruppe. Bei Programmierung dieses Werkzeugs würde sofort das Naht-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-143...
  • Seite 144: Sperrung Überwachter Werkzeuge - Plc Gesteuert Über Vdi-Signal

    Dieses Werkzeug erhält also den Status “aktiv” und “gesperrt”. Wenn der gewünschte Bearbeitungsvorgang ohne Werkzeugwechsel beendet wurde, muß der Status aller gesperrten Werkzeuge überprüft werden. Dafür wird  Siemens AG 2002 All Rights Reserved 3-144 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 145: Die Übrigen Wz-Suchstrategien

    – den Sollwert. Der Sollwert wird als Systemparameter und als BTSS-Variable (TS) definiert. $TC_MOP11 $TC_MOP11 ist der Zeit-Sollwert ($TC_MOP1=Vorwarngrenze Zeit) $TC_MOP13 $TC_MOP13 ist der Stückzahl-Sollwert ($TC_MOP3=Vorwarngrenze Stückzahl)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-145...
  • Seite 146: Rücksetzen Auf Sollwerte

    Auswirkung, da neue Verschleißwerte nur während der Bearbeitung einge- tragen werden und nicht während des Programmtests (sofern Verschleißwerte nicht über das Bearbeitungsprogramm selbst geändert werden).  Siemens AG 2002 All Rights Reserved 3-146 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 147: Varianten Von D-Nummern Zuordnungen

    Den Bezug von T-Nummer, Schneide und Korrektur über D-Nummer legt der An- wender fest. Der Bereich der D-Nummern liegt zwischen 1 und 32000. D0 ist die Abwahl der Korrektur.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-147...
  • Seite 148: Freie Wahl Von D-Nummern Bei Jedem T

    Überprüfung auf eindeutige Vergabe von D-Nummern zu T-Nummern bzw. Bezeichner ermöglichen. Für Duplowerkzeuge (gleicher Bezeichner) sind für die Schneiden jeweils gleiche D-Nummern zuzuordnen.  Siemens AG 2002 All Rights Reserved 3-148 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 149: Maschinendaten Für Freie (Eindeutige) Vergabe Von D-Nummern

    $MN_MAX_CUTTING_EDGE_PER_TOOL= Zuweisung Schneiden pro Werkzeug Beispiel: $MN_MAX_CUTTING_EDGE_PER_TOOL=1 Nur Werkzeuge benutzt, die 1 Schneide haben $MN_MAX_CUTTING_EDGE_PER_TOOL=12 Pro Werkzeug bis zu 12 Schnei den (bisher 9).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-149...
  • Seite 150: Prüfung Auf Eindeutigkeit (Chkdno)

    DEF INT DNrAlt, DNrNeu=17 DnAlt=GETDNO (1, 3) ;in DnAlt wird der Wert 2 gelesen SETDNO (1 ,3, DNrNeu) ;die neue D-Nr. wird der Schneide zugeordnet  Siemens AG 2002 All Rights Reserved 3-150 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 151: Einsatzortabhängige Korrekturen (Summenkorrekturen)

    – Summenkorrekturwerte “fein” der Schneiden des WZs werden auf den Wert 0 gesetzt. Die Freischaltung der Funktion erfolgt duch Setzen des Bit8=1 des Maschinenda- tums $MN_MM_TOOL_MANAGEMENT_MASK.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-151...
  • Seite 152: Dl - Programmierung Der Summen-/Einrichtekorrektur

    ;Schneiden-Korrekturen ;d.h. $TC_DP3,...$TC_DP11 + Vershchleiß ($TC_DP12,...$DP29) + Adaptermaß DL=1 ;zusätzlich zu den bisherigen Korrekturen von D2 wird die Sum- menkorrektur 1 assiert ;d.h. $TC_SCP13,...$TC_SCP21  Siemens AG 2002 All Rights Reserved 3-152 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 153 ;zur Korrektur D2 wird nicht mehr Summenkorrektur 1 addiert, sondern Summenkorrektur 2 ;d.h. $TC_ECP23 + $TC_SCP23,... $TC_ECP31 + $TC_SCP31 DL=0 ;Abwahl der Summenkorrektur; nur noch die Daten von D2 sind wirksam  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-153...
  • Seite 154: Verwendungszweck

    Diese Funktion kann alternativ zur bisherigen genutzt werden. Wenn mit Adapter- daten gearbeitet wird, erhalten die Parameter $TC_DP21, $TC_DP22 und $TC_DP23 einen anderen Bezug und sind somit nur formal Bestandteil des Schneidendatensatzes im NCK.  Siemens AG 2002 All Rights Reserved 3-154 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 155: Voraussetzungen

    (kann über HMI oder einen Zyklus automatisiert werden). Damit werden für das Werkzeug, das sich auf dem entsprechenden Magazinplatz befindet, immer die Adapterdaten einschließlich der definierten Transformation be-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-155...
  • Seite 156 Falls der Datensatz n noch nicht existiert und die maximale Anzahl bereits definier- ter Adapterdatensätze kleiner ist als der Wert von MD 18104: MM_NUM_TOOL_ADAPTER, wird der Adapterdatensatz neu angelegt und mit den Vorgabewerten belegt.  Siemens AG 2002 All Rights Reserved 3-156 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 157: Alle Adapterdatensätze Löschen

    Adapterdaten können jederzeit geändert werden, unabhängig davon ob ein Adap- ter einem Magazinplatz zugeordnet ist bzw. sich ein Werkzeug auf dem Magazin- platz mit dem Adapter befindet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-157...
  • Seite 158: Beispiel Für Eine Adaptertransformation

    Es sind weitere Transformationen möglich. Die verfügbaren Transformationen sind jedoch zunächst auf die Drehwerkzeugen ausgerichtet. Diese werden typischer- weise durch Q=I =$TC_DP3 und L=I =$TC_DP4 beschrieben.  Siemens AG 2002 All Rights Reserved 3-158 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 159 Korrekturwerten addiert. Die Transformationsnummer des Adapters bewirkt eine Transformation des Werk- zeuges (der Schneiden), das auf diesem Adapter sitzt (Orientierung entsprechend der Transformationsnummer).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-159...
  • Seite 160 Transformation der Schneidenlage Die Schneidenlage, beschrieben durch den Sysstemparameter $TC_DP2, wird ebenfalls transformiert. Die Transformation der Schneidenlage erfolgt entsprechend der folgenden Tabelle: Transformations- Schneidenlage nummer  Siemens AG 2002 All Rights Reserved 3-160 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 161: Adapter-Transformation Für Werkzeuge Mit Drei Längenkomponenten

    Um z.B. Zyklen kompatibel zu halten, die mit Adapterdaten operieren, wird folgen- des festgelegt: Wenn ein Werkzeug auf einem Magazinplatz mit einem Adapter sitzt und ein Zu-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-161...
  • Seite 162: Transformierte Und Nicht Transformierte Korrekturwerte

    Transformation unterliegen. Dabei wird die Transformation des Adapters dem Werkzeug mitgeteilt (Orientierung, in der es auf dem Adapter sitzt). Die Adapterdaten selbst werden nicht transformiert.  Siemens AG 2002 All Rights Reserved 3-162 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 163: Datentransfer In Den Nck

    Die Funktion “Adapterdaten” wird dem Verwendungszweck eines Adapters eher gerecht, da sie den Adapter als zum Magazinplatz gehörend definiert und nicht als Bestandteil des Werkzeuges oder der Schneide.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-163...
  • Seite 164: Beispiele Zum Zuordnen Von Adapterdaten

    S zwei Greifer, S eine Spindel S eine Be- und Entladestelle. Es gibt hier 4 verschiedene Adaptergeometrien. Nur die Kette soll mit Adaptern versehen werden.  Siemens AG 2002 All Rights Reserved 3-164 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 165: Zuordnung

    Beim Schreiben werden die der Werkzeug-Adapter-Transformation unterliegenden transformierten Parameterwerte entsprechend von NCK zurücktransformiert und in nichttransformierter Form in NCK abgelegt. Nichttransformierte Werte werden wei- terhin mit $P_AD geschrieben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-165...
  • Seite 166: Netzausfall Bei Einem Werkzeugbefehl

    Weitere Strategien können z.B. bei einem unterbrochenen Werkzeugwechsel not- wendig werden. Hierzu sind die Werkzeuge, die sich im Zwischenspeicher befin- den, in das Magazin zurückzutransportieren.  Siemens AG 2002 All Rights Reserved 3-166 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 167: Funktion Des Codeträgersystems

    Zum Anschluß von Codeträgern über PLC gibt es das Funktionbausteinpaket Werkzeugverwaltung-Datenverteiler. Für jedes eingesetzte Codeträgersystem gibt es auf der entsprechenden Installationsdiskette eine Dokumentation, in der spe- zielle Einstellungen beschrieben sind.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-167...
  • Seite 168: Be-/Entladen Von Werkzeugen Über Plc Mit Plc-Wzv- Datenverteiler

    Anwender seine Daten eingeben kann. Diese Daten werden von der WZV nur mitgeführt und sind vom Anwender im Teileprogramm auszuwerten (siehe auch Kapitel 5).  Siemens AG 2002 All Rights Reserved 3-168 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 169: Name Und Einheit Festlegen

    “Anwenderdaten”. Ab SW 6 werden Maschinendaten, Systemparameter festgelegt, mit denen es möglich sein wird, herstellerspezifische (Siemens) Anwenderdaten zu definieren. Diese neue Klasse von Parametern dient dazu, Variablen zu definieren, die von NCK selbst nicht inhaltlich ausgewertet werden, aber trotzdem Systembestandteil sind.
  • Seite 170: Anwenderdaten Mit Typen Versehen

    Typ für einen Anwenderparameter zu vergeben. Die Maschinendaten sind jeweils Arrays, deren definierte Größe durch die Anzahl der jeweiligen, durch die Maschinendaten $MN_MM_NUM_CC_... festgelegten, An- wenderparameter bestimmt wird.  Siemens AG 2002 All Rights Reserved 3-170 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 171: Beispiele

    $MN_MM_TYPE_CCS_MAGLOC_PARAM $MN_MM_TYPE_CCS_TDA_PARAM $MN_MM_TYPE_CCS_TOA_PARAM $MN_MM_TYPE_CCS_MON_PARAM erlauben es, den Typ für einen Siemens-Anwenderparameter zu vergeben. Die Maschinendaten sind jeweils Arrays, deren definierte Größe durch die Anzahl der jeweiligen, durch die Maschinendaten $MN_MM_NUM_CCS_... festgelegten, An- wenderparameter bestimmt wird. Die möglichen Typen, die festgelegt werden können, entsprechen einer Unter-...
  • Seite 172: Freie Anwendervariablen

    Weg von der PLC zur NC ist nicht möglich. Das Format der Werte ist DINT. Ab SW6 werden diese Variablen auch bei dem Wechselbefehl M06 übertragen, sofern $MC_TOOL_CHANGE_MODE=1 eingestellt ist. Siehe auch Kapitel 5.7.  Siemens AG 2002 All Rights Reserved 3-172 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 173: Plc-Beschreibung

    Werkzeugverwaltung) sowie ein weiterer Datenbaustein für die Werkzeugverwaltungs-FCs eingerichtet. Die Längen der Datenbausteine ergeben sich durch die Inbetriebnahme-Parameter der Werkzeugverwaltung (siehe Tabelle unten). Es sind die folgenden Datenbausteine vorgesehen:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-173...
  • Seite 174: Übersicht Datenbausteine

    Der DB 72 ist Schnittstelle für das Wechseln von Werkzeugen in die Spindel. Zu dem Wechselvorgang gehört auch das Bereitstellen des Werkzeugs (Vorberei- tung).  Siemens AG 2002 All Rights Reserved 3-174 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 175: Prinzip Der Schnittstellen Db

    Statusbits einzutragen oder auch das Bit ”Wechsel vorbe- reiten” zu löschen). Bei jeder Veränderung von Werkzeugpositionen und/oder Sta- tusinformationen (Beschreibung der Statusinformationen siehe FC 8) von einem  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-175...
  • Seite 176: Aufträge Von Nck-Werkzeugverwaltung

    Magazin), NeuWZ TaskIdentNo = kommt in Spindel. Status 1 Schnittstellennr. erforderlich, damit Teilepro- grammverarbeitung fortgesetzt wird. NewToolPlace = ZWS (Spindel) OldToolPlace = Platz AltWZ  Siemens AG 2002 All Rights Reserved 3-176 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 177: Positionsveränderungen Von Werkzeugen Ohne Auftrag Von Nck

    Platzreservierung TaskIdentNo = Kanal für bei WZ-Transport in dieses WZ Asynchroner Transfer FC 8, TaskIdent = 4 ohne Platzreservierung bei manuellem Bewegen des WZ-Revolvers  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-177...
  • Seite 178: Weitere Schnittstellen In Den Kanal Nahtstellen Für Die Funktion Wzv

    Hierbei nimmt die Belademagazins-Nummer = 1 eine Sonderstellung ein. Das Belademagazin = 1 (Spindel) ist für das Be-/Entladen von Hand vorgese- hen bzw. auch die Schnittstelle zum Umsetzen eines Werkzeuges.  Siemens AG 2002 All Rights Reserved 3-178 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 179: Transportquittung

    Endequittung Statusrückmeldung der PLC auf ein abgenommenes NCK-Kommando. Das fehler- freie Beenden wird durch den Statuswert=1 und das fehlerhafte Beenden durch den Statuswert=3 angezeigt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-179...
  • Seite 180: Ausgabe Der Kommandos

    Der NCK kann auch Kommandos über die Schnittstelle ausgeben, die nicht aus dem Teileprogramm stammen. Darunter fallen PI-Dienste, die der Teileprogramm- bearbeitung asynchron überlagert werden.  Siemens AG 2002 All Rights Reserved 3-180 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 181: Diagnose Der Nc-Plc-Kommunikation

    Der Bedarf liegt sowohl im SRAM (passives Filesystem), als auch im DRAM bei jeweils ca. 4kB. Im Filesystem darf die maximale Dateianzahl noch nicht erreicht sein.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-181...
  • Seite 182 Das neue WZ mit T-Nr.=1 soll vom Platz 2/1 zum Platz 9998/3 bewegt werden. Ein altes WZ gibt es nicht. Die Magazinadressen dafür sind  Siemens AG 2002 All Rights Reserved 3-182 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 183: Auflistung Der Werte Und Bedeutung Von Cmd Und Ack

    Werkzeugwechsel soll ausgeführt werden (Einstellung MD 22550 = 1) Werkzeugwechsel soll vorbereitet und ausgeführt werden (Einstellung MD 22550 = 0) Werkzeugwechsel soll vorbereitet und ausgeführt werden (Einstellung MD 22550 = 1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-183...
  • Seite 184: Funktionsbausteine

    FC 22 Richtungsauswahl für kürzesten Weg Zyklischer Baustein FC 6 Dieser Baustein ist im Grundprogramm integriert und wird automatisch bei aktivier- ter Werkzeugverwaltung angesprochen.  Siemens AG 2002 All Rights Reserved 3-184 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 185: Transferbaustein Fc 7, Werkzeugwechsel Mit Revolver

    Themenpunkt FB 4 bzw. FB 7 beschrieben. Die Variablen der Werk- zeugverwaltung sind in den Listen im Abschnitt Variable beschrieben. (Siehe auch Hilfe des NC-Var Selektors.)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-185...
  • Seite 186: Werkstattgerechte Oberfläche(Shopmill)

    S Wert 2 wird die WZV ohne den Softkey Be-/Entladen und ohne den Softkey Sortieren eingestellt. S Wert 4 wird die WZV mit den Softkeys eingestellt.  Siemens AG 2002 All Rights Reserved 3-186 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 187: Eckdaten Der Werkstattgerechten Oberfläche (Shopmill)

    1 – 99 Anzahl Schneiden pro Werkzeuge D1 und D2 Definition von Platztypen nein Nebenplatzbetrachtung in Halbplätzen 1-dimensional, 1 Halb- platz Platzcodierung fest oder variabel  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-187...
  • Seite 188 Verschleißüberwachung nach Standzeit Auflösung min Verschleißüberwachung nach Stückzahl Zähler Zugriff auf Daten über NC-Programm Systemvariablen Automatischer Decodierstop, bis Werk- zeug ausgewählt ist. T=Platz-Nr nein  Siemens AG 2002 All Rights Reserved 3-188 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 189: Unterstützter Funktionsumfang

    – Werkzeugzustand: WZ übergroß (rechter und linker Halbplatz) – Werkzeugzustand: Werkzeug auf Festplatz – Verrundungsradius – Winkel für kegelige Fräswerkzeuge Unterstützte Magazinparameter – Magazinplatz gesperrt  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-189...
  • Seite 190: Schnittstelle Von Toolmanagement-Hmi Zu Wizard

    Aktuelle Kanal-Nummer Aktuelles Werkezug in Listen-Sichten (das Werkzeug, in dem die Schreibmarke steht) und in Werkzeugdaten-Bildern für einzelne Werkzeuge: – curToolTNo T-Nummer – curToolIdent Werkzeug-Bezeichnung  Siemens AG 2002 All Rights Reserved 3-190 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 191 (siehe Kapitel 4.5.3). Hinweis Die nachfolgende Einstellung muß als eine einzige Zeile in paramtm.ini stehen: HMICurDataInterface = EnableAllTogetherWriteToNcdde := True, EnableSingleWriteToNcdde := True, WriteChangesWhenStateChanged := False  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 3-191...
  • Seite 192: Platz Für Notizen

    Funktionsbeschreibung 11.02 3.18 Schnittstelle von Toolmanagement–HMI zu WIZARD Platz für Notizen  Siemens AG 2002 All Rights Reserved 3-192 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 193: Eingabe Der Maschinendaten

    Maschinendaten wird dieser Speicherbereich beim nächsten Power On, Restart oder Neustart (Reboot) gelöscht und neu konfiguriert. Entspre- chend müssen die Daten vor diesem Reset bzw. Neustart gesichert werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-193...
  • Seite 194 Anzahl der zusätzlichen werkzeugspezifischen Daten pro Werk- zeug $TC_TPPCx[t] werden erzeugt MD 18095: MM_TYPE_CC_TDA_PARAM Typfestlegung für werkzeugbezogene Anwenderdaten MD 18096: MM_NUM_CC_TOA_PARAM Anzahl der zusätzlichen Daten pro Werkzeugschneide $TC_DPCx[t,d] werden erzeugt  Siemens AG 2002 All Rights Reserved 4-194 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 195: Kanalspezifische Maschinendaten

    Festlegung des Werkzeuges mit dem beim Hochlauf und Reset in Anhängigkeit von MD 20110 und MD 20112 die Werkzeugkorrektur angewählt werden soll MD 20122: TOOL_RESET_NAME Festlegung für die Anwahl der Werkzeuglängenkorrektur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-195...
  • Seite 196 Festlegung der Steuerungs-Grundeinstellung. Jeweiliges Bit = 0: Der aktuelle Wert bleibt erhalten. Hinweis Bei den Maschinendaten 20310: TOOL_MANAGEMENT_MASK und 18080: MM_TOOL_MANAGEMENT_MASK müssen die Bits 0–3 immer gleich gesetzt werden.  Siemens AG 2002 All Rights Reserved 4-196 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 197: Erstellen Einer Konfiguration (Hmi Advanced)

    Name Name des realen Magazins eingeben (Neu) oder auswählen. Anzeigetext Landessprachabhängiger Name des Magazins (siehe Kapitel 4.5.4) Nummer Anzeige der laufenden Magazin-Nr.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-197...
  • Seite 198: Anlegen Eines Neuen Magazins

    Anzahl der Spalten falsch. Der Wert ”Anzahl der Plätze ” muß durch die ”Anzahl Spalten” teilbar sein. Beispiel: 20 Plätze sind auf 3 Spalten nicht aufzuteilen, 21 Plätze in 3 Spalten ist möglich.  Siemens AG 2002 All Rights Reserved 4-198 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 199: Magazin Löschen

    Beim nächsten Hochlauf der PLC kann die Meldung “DB xx in PLC löschen...” auf- treten. In diesem Fall ist der angegebene DB über Step7 zu löschen. Alternativ kann auch ein passendes PLC-Archiv geladen werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-199...
  • Seite 200 Auswahl einerZwischenspeicher-Art (Spindel/Werkzeughalter, Greifer, Übergabeplatz, Lader) Index Der Index zählt die Plätze einer Art Nummer Anzeige der fortlaufenden internen Nummer, unter welcher der Platz adressiert wird  Siemens AG 2002 All Rights Reserved 4-200 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 201: Erzeugen Eines Zwischenspeicherplatzes

    Nachdem ein Magazin ausgewählt wurde, muß der Abstand zur Wechselstelle ein- getragen werden. Es muß mindestens eine “0” eingetragen werden, da ansonsten zu diesem Zwischenspeicherplatz kein Werkzeugtransport stattfinden kann. Mit  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-201...
  • Seite 202 Greifer_1 Magazin_1 , Abstand : 0 Greifer_2 Magazin_1 , Abstand : 0 Greifer_3 Magazin_2 , Abstand : 0 Greifer_4 Magazin_2 , Abstand : 0  Siemens AG 2002 All Rights Reserved 4-202 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 203: Beladeplätze

    Anzeige der fortlaufenden internen Nummer, unter welcher der Platz adressiert wird Übersicht Hier wird die Anzahl aller Beladeplätze grafisch angezeigt. Die Nummern der angewählten Beladestelle bzw. Beladestation sind farblich markiert.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-203...
  • Seite 204: Eingabe Der Beladeplätze

    (siehe Kapitel 4.5.3). 3. Art auswählen: z.B. Beladestelle 4. Mit wird der Beladeplatz erzeugt. Die Platz-Nummer und der Index werden intern vergeben und hochgezählt.  Siemens AG 2002 All Rights Reserved 4-204 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 205: Zuordnen Von Beladeplätzen Zu Den Magazinen / Trennen

    Magazin_2 , Abstand : 11 Beide Magazine können über die Spindel_1 beladen werden. Die Beladestation_1 ist nur Magazin_1 und die Beladestation_2 ist nur Magazin_2 zugeordnet.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-205...
  • Seite 206 Parametrierung Festlegen von Höhe und Breite sowie der nicht belegten Halb- plätze (links, rechts, oben, unten) (siehe Beispiele). Nebenplatz- Diese Information wird magazinplatzspezifisch abgelegt (Maga- betrachtung zinkonfiguration) und ist für die Leerplatzsuche relevant.  Siemens AG 2002 All Rights Reserved 4-206 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 207: Parametrierung Eines Platztyps

    Bild 4-7 Normaler Platztyp Parametrierung des passenden Platztyps: Höhe (h): 2 Breite (b): 2 links (l): rechts (r): 0 oben (o): 0 unten (u): 0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-207...
  • Seite 208 Übergroßer Platztyp für Flächenmagazine Parametrierung des passenden Platztyps: Höhe (h): 4 Breite (b): 4 links (l): rechts (r): 0 oben (o): 0 unten (u): 0  Siemens AG 2002 All Rights Reserved 4-208 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 209: Hierarchie Der Platztypen

    Es wird zuerst geprüft, ob es im zu durchsuchenden Magazin einen Platz miz dem Typ A gibt. Wenn nicht, wird mit der Suche nach einem Platz vom Typ B oder C fortgefahren.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-209...
  • Seite 210: Neuen Platztyp Eingeben

    Hierarchie erstellt. Der Name der Hierarchie im Bild 4-6 entspricht dem Namen des größeren Platztyps und wird im Feld Hierar- chie angezeigt (im Beispiel B).  Siemens AG 2002 All Rights Reserved 4-210 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 211: Hierarchie Löschen

    In diesem Bild werden die für die Magazinkonfiguration notwendigen Daten defi- niert (Neu) oder bereits vorhandene angezeigt. Konfigurationen Name Name der Magazinkonfiguration (max. 32 Zeichen). Werkzeugsuche aktives Werkzeug oder kürzester Weg  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-211...
  • Seite 212: Neue Magazinkonfiguration Erstellen (Grundeinstellungen)

    (Erstellen der Magazinkonfiguration) Hinweis Die Softkeys “Zuordnen” und “Trennen” beziehen sich immer auf das Auswahlfeld auf dem der Cursor steht: – Magazin – Platztyp  Siemens AG 2002 All Rights Reserved 4-212 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 213: Reale Magazine Zuordnen / Trennen

    Tragen Sie den neuen Namen ein und bestätigen Sie mit dem Softkey Magazinkonfiguration löschen Steht der Cursor auf dem Auswahlfeld für die Konfiguration, so wird mit en Softkey Löschen die angewählte Konfiguration gelöscht.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-213...
  • Seite 214 (D.h. ist die TO-Einheit 1 den Kanälen 1, 2, 3 und 6 zugeordnet, gilt die Konfigura- tion, die im Kanal 1 geladen wurde automatisch auch für die Kanäle 2, 3 und 6.)  Siemens AG 2002 All Rights Reserved 4-214...
  • Seite 215: Aufbau Des Inbetriebnahmefiles Für Hmi Embedded

    S Abstände (Offset) zu Magazinen festlegen (welche Spindel, Greifer, Belade- stelle gehört zu welchem Magazin) Teileprogramm Das Inbetriebnahmefile ist ein Teileprogramm z.B. %_N_MAGKONF_MPF. Das Beispielprogramm %_N_MAGKONF_MPF wird auf der Tool-Box-Diskette mitgelie- fert.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-215...
  • Seite 216 Wert 0. Nebenplatzbetrachtung $TC_MPP3 $TC_MPP3[Magazinnr, Platznr]=Nebenplatzbetrachtung ein/aus Zur Nebenplatzbetrachtung siehe Kapitel LEERER MERKER Platzzustand $TC_MPP4 $TC_MPP4[Magazinnr, Platznr]=Platzzustand (Bitmaske) Standard=2 Platz frei  Siemens AG 2002 All Rights Reserved 4-216 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 217: Abstand Einer Wechselstelle, Beladestelle Zum Nullpunkt

    Ï Ï Ï Ï Wechselstelle Ï Ï Wechselstelle Magazin 1 Magazin 2 $TC_MAP8[1]=6 $TC_MAP8[2]=2 $TC_MDP2[1,1]=0 $TC_MDP2[2,2]=0 Beladestelle Beladestelle $TC_MDP1[1,1]=6 $TC_MDP1[2,1]=11 Bild 4-13 Wechselstelle, Beladestelle, aktuelle Position; Magazindistanz  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-217...
  • Seite 218: Zuordnung Von Magazinplätzen Zu Spindeln

    N40 ; –––––––––––––––––––––––––––––––––– N50 ; Magazin–Konfiguration: MMC100 –––––––––––––––––––––––––––––––––– N60 ; N70 ; N80 ; Loesche alte Daten N90 ; N100 $TC_MAP1[0]=0 N110 $TC_DP1[0,0]=0 N120 ;  Siemens AG 2002 All Rights Reserved 4-218 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 219 N490 $TC_MPP4[1,2]=2 N500 $TC_MPP5[1,2]=2 N510 ; N520 $TC_MPP1[1,3]=1 N530 $TC_MPP2[1,3]=2 N540 $TC_MPP3[1,3]=1 N550 $TC_MPP4[1,3]=2 N560 $TC_MPP5[1,3]=3 N570 ; N580 $TC_MPP1[1,4]=1 N590 $TC_MPP2[1,4]=2 N600 $TC_MPP3[1,4]=1  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-219...
  • Seite 220 N3450 ; N3460 $TC_MPP1[9998,2]=3 ; Greifer 1 N3470 $TC_MPP2[9998,2]=0 N3480 $TC_MPP3[9998,2]=0 N3490 $TC_MPP4[9998,2]=2 N3500 $TC_MPP5[9998,2]=1 N3510 ; N3520 $TC_MPP1[9998,3]=3 ; Greifer 2 N3530 $TC_MPP2[9998,3]=0  Siemens AG 2002 All Rights Reserved 4-220 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 221: Laden Und Aktivieren Des Inbetriebnahmefiles

    Um das IBN-File in der NC zu aktivieren, muß es als Teileprogramm gestartet und folgendermaßen behandelt werden: S Anwahl des Teileprogramms z.B. _N_MAGKONF_MPF.MPF S Abarbeiten des Programms mit NC-Start.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-221...
  • Seite 222: Plc-Daten Erzeugen Mit Hmi Embedded

    71 bis DB 74) verwendet. Beim Anlauf werden alle vor dem letzten Ausschalten aktivierten Schnittstellen gelöscht. Das Löschen erfolgt in der Anwenderschnitt- stelle und in dem DB 74. Der Anlauf ist Bestandteil des Grundprogramms.  Siemens AG 2002 All Rights Reserved 4-222 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 223: Aktivieren Der Wzv-Bilder

    Ab SW6 erfolgt die Aktivierung der Werkzeugverwaltung automatisch. Der oben beschriebene Eintrag Task1=name:=paramtm darf nicht mehr vorhanden sein. 4.4.2 Projektierung Alle Angaben die die Bedienoberfläche der WZV beschreiben, sind im File  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-223...
  • Seite 224 Codeträger geschrieben wurde, erhält CODECARRIER_TOOL- STATE_MASK den Default-Wert 92. Wird der Wert für CODECARRIER_TOOL- STATE_MASK erweitert, muß die Größe der Dialogvariabeln T9 in wkonvert.txt entsprechend angepaßt werden.  Siemens AG 2002 All Rights Reserved 4-224 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 225: Aufbau Der Datei Paramtm.ini

    ; (einschließlich der Werkzeug-Ident.-Nr.) DEFAULT_WITHOUT_CONFIRM=0 ; Halbplätze: von 1 bis 7 TOOLSIZE_LEFT=1 ; Halbplätze: von 1 bis 7 TOOLSIZE_RIGHT=1 ; Halbplätze: von 1 bis 7 TOOLSIZE_UPPER=1  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-225...
  • Seite 226 ; 1=Werkzeug automatisch löschen, wenn es entladen ist (nur ; Magazinliste) DELETE_TOOL_ON_UNLOAD=0 ; 0=Schneidenparameter nicht außerhalb des Werkzeugtyps ; behandeln (Default) ; 1=Schneidenparameter außerhalb des Werkzeugtyps behandeln ; (wenn ungleich 0)  Siemens AG 2002 All Rights Reserved 4-226 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 227 ; False=”Werkzeug-Details” bleibt aktiv (Default) ; True=”Daten-Verwaltung” ist aktiviert ACTIVATE_EDGE_MANAGEMENT_IN_LISTS=False ; Wenn die Adapterdaten in der NCK aktiviert sind, dann ; kann die Magazinliste entweder als  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-227...
  • Seite 228 ; ”WriteChangesWhenStateChanged := True”: die Daten werden bei ; jeder Softkey–Betätigung ; geschrieben, nicht nur bei WIZARD–Softkeys. HMICurDataInterface = EnableAllTogetherWriteToNcdde := True, EnableSingleWriteToNcdde := True,  Siemens AG 2002 All Rights Reserved 4-228 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 229 ; Breite eines Zeichens in “twips”. Die ungefähre Spaltenbreite wird ; berechnet durch Multiplikation des hier eingetragenen Wertes mit ; der Anzahl von Zeichen aus der Spaltenparametrierung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-229...
  • Seite 230 ; Bis P4.3.8 hat der Wert 7 gut funktioniert. ; Breite des Bitmap–Bildes für das aktuelle Werkzeug und des ; aktuellen Werkzeugmagazinplatzes in den Listenbildern.  Siemens AG 2002 All Rights Reserved 4-230 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 231 ShowMagFreeLocked = False ;ShowMagFreeLocked = True ; Name der Bitmap-Datei zu Anzeige, ob das aktuelle Magazin frei zum ; Be-/Entladen von Werkzeugen ist MagFreeBitmap = magfree.bmp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-231...
  • Seite 232 ; sprachabhängigen Datei gelesen; siehe Abschnitt ; ”[FormTitles]”. [SearchOfMagPlaces] ; legt fest, wie die Leerplatzsuche erfolgen soll [ToolParams] ; Beispiel für die Syntax der Zeilen im OEM–Datenformat: ; ”[ToolParams]”  Siemens AG 2002 All Rights Reserved 4-232 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 233 Die Anzahl der Stellen hinter dem Komma hängt von $MM_DISPLAY_RESOLUTION in mmc.ini ab und von ”Aufl.” in dieser Parameterzeile. ”Int”: Integer (Bereich: –999999999 bis 999999999) ”Res:=2”: Auflösung, Genauigkeit: Anzahl der  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-233...
  • Seite 234 Darstellung aktiv ist, wird der Wert von EdgeParamName... als Zugriffs- schlüssel verwendet, um den Text aus der landessprachabhängigen INI–Datei zu lesen (language\patm_xx.ini, Abschnitt [ToolEdgeParams],Zugriffsschlüssel ”TC_DP3” in diesem Beispiel).  Siemens AG 2002 All Rights Reserved 4-234 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 235 ; Parameterwert und ”,” erlaubt. ; Beispiel für die Syntax der Zeilen im OEM–Datenformat: ; ”[CuttEdgeSupervisionOEM]” ; ”UserDataParamIO5=Min:=–9999, Max:=9999 ;Kommentar” ; ”5”: Nummer des OEM-Datums  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-235...
  • Seite 236: Parametrierung Der Einzelnen Magazin-, Werkzeug- Und Arbeitskorrekturlisten

    ; angegeben werden. Das erhöht die Geschwindigkeit beim Einlesen der ; INI-Dateien nach dem Start der Werkzeugverwaltung. ; Beispiel für die Syntax einer Spalten-Definitionszeile: ; ”2=TC_TP2,11,TC_TP2 ;WzIdent”  Siemens AG 2002 All Rights Reserved 4-236 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 237 Einträge ”ColumnWidthTwipsPer- AlphaCharacter” und ”ColumnWidthTwipsPerNumericCharacter” ; zweites ”TC_TP2” Spalten-Überschrift-Text oder Schlüssel für Text. Wenn im Abschnitt ”[General]” der Eintrag ”ReadLanguageIni”=”1” ist, dann wird der  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-237...
  • Seite 238 [2_MagList] Einstellungen Magazinliste 2 [3_MagList] Einstellungen Magazinliste 3 [1_ToolList] Einstellungen der Werkzeugliste 1 [2_ToolList] Einstellungen der Werkzeugliste 2 [3_ToolList] Einstellungen der Werkzeugliste 3 [1_ActList]  Siemens AG 2002 All Rights Reserved 4-238 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 239 ; Die Datei ...user\paramini.out enthält Fehlermeldungen ; zu den Fehlern, die beim Einlesen der Parameter gefunden worden ; sind. Zur ausführlichen Beschreibung von [BatchTools] siehe Kapitel 4.6.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-239...
  • Seite 240: Projektieren Der Wzv-Bilder In Der Datei Paramtm.ini

    Normalbetrieb gesperrt. SLTOOLCAB=2 Der WZkatalog und -schrank SKTOOLCAT=2 werden nur mit Herstellerkennwort aktiviert sind also im Normalbetrieb gesperrt .. Siemens AG 2002 All Rights Reserved 4-240 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 241 Funktion kann nicht aufgerufen werden. Dies gilt für alle Funktionen. Soll z.B. die Funktion ”Werkzeugschrank” nicht aufruf- bar sein, so werden die entsprechenden Softkeys nicht angezeigt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-241...
  • Seite 242: Parametrierung Von Bitmaps In Den Listen

    Ganz oben liegt die Markierung für das aktuelle Werkzeug, da- runter die des programmierten Werkzeuges und ganz unten die Markierung des aktuellen Platzes. Verdeckte Bitmaps werden nicht ausgegeben.  Siemens AG 2002 All Rights Reserved 4-242 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 243 ; Name des Bitmaps für das programmierte Werkzeug /DNr./DL, ; wenn die aktuelle DL=0 ist. ProgToolZeroDLBitmap=paptdl0.bmp ; Dateiname des Bitmaps für den aktuellen Magazinplatz ActPlaceBitmap=paap.bmp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-243...
  • Seite 244: Eingabe Der Softkeytexte Für Die Listen

    Die Bilder, die sich hinter den Softkeys 1–3 in der Magazin- und Werkzeugliste be- finden, werden im File paramtm.ini definiert. Als Grundstellung bei Anwahl der WZV kommen die Bilder, die bei [1_MagList] und [1_ToolList] projektiert wurden.  Siemens AG 2002 All Rights Reserved 4-244 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 245: Darstellung Der Bilder

    MD und der Anzahl der definierten Parameter ab. [ToolParams] Werkzeug-Anwenderdaten [ToolEdgeParams] Schneiden-Anwenderdaten Sonderzeichen Sonderzeichen wie ü, ä, ö, ß werden im ANSI-CODE eingegeben, um sie in den Masken anzuzeigen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-245...
  • Seite 246 Mit dem Wahl eines Magazins über die vertikalen Softkeys wird die Maga- zinliste sofort auf das neue Magazin umgeschaltet. Mit dem vertikalen Softkey 8 “<<” erfolgt die Rückkehr in den normalen Magazin–  Siemens AG 2002 All Rights Reserved 4-246 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 247 ;”ShortKeyNummer”: Number of shortcut, value 1 to 5 ;”AutoReturn”: stay in magazine selection state or ;return automatically to magazin list state ;Values “NoAuto<<” and “Auto<<”.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-247...
  • Seite 248 ;revolver20 = “2–Rev20 <<” // Soft key text ;kette10 = ”3–Kette10 <<” // Soft key text ;revolver15 = ”4–Rev15” // Soft key text ;kette20 = ”5–Kette20” // Soft key text  Siemens AG 2002 All Rights Reserved 4-248 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 249: Landessprachabhängige Namen Für Magazinplatztypen

    S Im Bild Platztypen des Inbetriebnahme–Tools der Werkzeugverwaltung (IW) wird für den Platztyp “normal” auch in der Auswahlbox Name der sprachabhän- gige Text aus patm_xx.ini angezeigt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-249...
  • Seite 250: Einträge In Den Landessprachabhängigen Ini-Dateien

    In den Bildern von Werkzeugkatalog/ –schrank wird für den Platztyp der landes- sprachabhängige Name angezeigt. Existiert dieser nicht wird der Standardname aus der Werkzeugdatenbank verwendet.  Siemens AG 2002 All Rights Reserved 4-250 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 251: Landessprachabhängige Namen Für Zwischenspeicher

    Standardname aus der Datenbank angezeigt. Das Inbetriebnahmetool der Werkzeugverwaltung wertet den Eintrag NameOfBufferPlaceFrom nicht aus und verwendet immer die Namen aus der Werkzeugdatenbank und den landessprachabhängigen ini–Dateien.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-251...
  • Seite 252: Anzeige Der Zwischenspeichernamen In Den Bildern Der Hmi-Werkzeugverwaltung

    Sind keine Einträge in den entsprechenden ini–Dateien vorhanden, so werden die Standardnamen aus der Werkzeugdatenbank angezeigt. Betroffene Bilder/ Funktionen: Werkzeugverwaltung: Magazinliste, bei Anzeige des Zwischenspeichers Inbetriebnahme WZV: Zwischenspeicher  Siemens AG 2002 All Rights Reserved 4-252 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 253: Landessprachabhängige Namen Für Beladeplätze

    Wird dies beim ersten Starten der Werkzeugverwaltung bzw. des zugehörigen In- betriebnahme–Tools (IW), mit der hier beschriebenen Funktionalität erkannt, so wird der vorhandene Name in der Datenbank durch ”FirstLoadingPoint” ersetzt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-253...
  • Seite 254: Anzeige Der Beladeplätze In Den Bildern Der Hmi-Werkzeugverwaltung

    Sind keine Einträge in den entsprechenden ini–Dateien vorhan- den, so werden die Standardnamen aus der Werkzeugdatenbank angezeigt. Betroffene Bilder/ Funktionen: Werkzeugverwaltung: Beladen Entladen Leerplatzsuche Positionieren Inbetriebnahme WZV: Beladeplätze  Siemens AG 2002 All Rights Reserved 4-254 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 255: Landessprachabhängige Namen Für Magazine

    Um neu eingetragene Texte aus den ini–Dateien zur Anzeige zu bringen muß ent- weder eine Sprachumschaltung durchgeführt werden oder HMI_ADV neu gestar- tet werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-255...
  • Seite 256: Anzeige Der Magazinnamen In Den Bildern Der Hmi-Werkzeugverwaltung

    NCK (in der Werkzeugverwaltung) bzw. aus der Werkzeugda- tenbank (im Inbetriebnahmetool) angezeigt. Betroffene Bilder/ Funktionen: Werkzeugverwaltung: Magazinliste Magazinauswahl Inbetriebnahme WZV: Magazine Zwischenspeicher Beladeplätze Magazinkonfiguration  Siemens AG 2002 All Rights Reserved 4-256 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 257: Auftragsverarbeitung Von Werkzeugen

    Filter 1 filtert Werkzeuge in der NC, die folgende Bedingung erfüllen: ( (Vorwarn-Bit gesetzt (Bit5 von Bit1 bis 16 (2hoch(5–1)=16)))) ODER (Gesperrt-Bit gesetzt (Bit3 (2hoch(3–1)=4))) ( (Magazin-Nummer > 0 bedeutet “beladenes Werkzeug”))  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-257...
  • Seite 258 Nummern müssen auf der NC zulässig sein. Werkzeug-Schneiden-Überwachungs-OEM-Daten TC_MOPC1 bis TC_MOPC10 Die Werkzeug-Schneiden-Überwachungs-OEM Daten müssen auf der NC aktiviert sein und die Nummern müssen auf der NC zulässig sein.  Siemens AG 2002 All Rights Reserved 4-258 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 259 Folgende Wertebereiche gelten: String bei TC_TP2, maximal 32 Zeichen, keine Blanks vorher oder nachher 0 ... 65535 bei den anderen TC_TP-Daten Double bei allen anderen Daten  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-259...
  • Seite 260: Zusatzdaten

    R1AddCol=”Zusatz-Daten Suche1” n_FindResultAddColumnBtss: Zusatzdaten, Btss-Item laut BTSS-Dokumentation (mmc2\btss_gr.hlp) Beispiel 1 ”/Tool/User/data[u#TOA#,c2,#TNO#](l”!d%.#RES#lf”)” Werkzeug-OEM-Parameter2, Gleitpunkt-Darstellung, Standard-Nachkommastel- len-Anzahl Beispiel 2 ”/Tool/User/data[u#TOA#,c3,#TNO#](l”!l%ld”)” Werkzeug-OEM-Parameter3, Ganzzahl-Darstellung Beispiel 3 ”/Tool/MagazineDescription/userData[u#TOA#,c#MAG,1](l)” Magazin-OEM-Parameter 1  Siemens AG 2002 All Rights Reserved 4-260 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 261: Filter-Überschrift Und Softkey-Text

    Stelle für den Zeilenumbruch) Beispiel Paramtm.ini, [BatchTools]: 1_FindResultHeaderText = R1HL 1_FindSoftkeyText = F1SK language\patm_gr.ini, [BatchTools]: R1HL = “Vorwarngrenze erreicht oder gesperrt” F1SK = “vorwarn. o. gesperrt”  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-261...
  • Seite 262: Positionieren Beim Reaktivieren

    – n_ReactivatePositioningMode Positionieren beim Reaktivieren, Wertebereich: nicht Positionieren Bediener pro Gesamtauftrag fragen, ob Positionieren erfolgen soll (default) immer Positionieren Beispiel Paramtm.ini, [BatchTools]: 1_ReactivatePositioningMode=2 ;immer  Siemens AG 2002 All Rights Reserved 4-262 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 263 Setzt man im 8. Parameter den Wert gleich “2”, so werden Filterkriterien bei schneidenspezifischen Daten auch bei mehrschneidigen Werkzeugen richtig angewendet (ab NCK-Version NCK.P6_43 und NCK.P5_20.4). Beispiel Paramtm.ini, [BatchTools]: 1_FindPiSearchPar=”#Mag#,–0001,#Mag#,–0001,00000,00001,1,2”  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-263...
  • Seite 264: Allgemeine Einstellungen, Die Für Alle Filter Gemeinsam Gelten

    S 0000FF00 grün S 00FF8000 blaugrün Beispiele für die Einstellung von Farben, siehe [BatchTools], “General settings which apply to all filters” in paramtm.txt.  Siemens AG 2002 All Rights Reserved 4-264 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 265: Bitmaps Für Die Zustands-Anzeige Der Einzelnen Auftragselemente

    Spaltenbreite der Werkzeug-Bezeichnung Die Spaltenbreite der Werkzeug-Bezeichnung kann eingestellt werden, da in der Regel die volle Anzahl von 32 Zeichen nicht benutzt wird. Beispiel Paramtm.ini,[BatchTools]: ResultDisplayedNumberOfToolnameCharacters=18  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-265...
  • Seite 266: Werkzeug-Status-Bits

    ; SK Filter4 SKFILTER5=7 ; SK Filter5 SKFILTER6=7 ; SK Filter6 SKBMAGFILTER=7 ; SK Magazin-Auswahl SKBATREACT=7 ; SK Batch-Funktion ’Reaktivieren’ SKBATTOCABIN=7 ; SK Batch-Funktion ’in Schrank’  Siemens AG 2002 All Rights Reserved 4-266 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 267 ; SK Batch-Funktion ’Loeschen’ SKBATUNLOAD=7 ; SK Batch-Funktion ’Entladen’ SKBFILTERACT=7 ; SK Batch-Funktion aktualisieren SKBATLOAD=7 ; SK Batch-Funktion ’Beladen’ SKBATLIST=7 ; Softkeys zum Steuern der Auftragsbearbeitung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-267...
  • Seite 268: Parametrierung Der Defaultwerte

    ;1050629 binaer: 0000 0000 0001 0000 0000 1000 0000 0101 ;Bit0 =1 = Typ ;Bit2 =1 = Geo-L1 ;Bit11 =1 = Wear-L1 ;Bit20 =1 = Base-L1 minimaler Scheibenradius (wie $TC_TPG3)  Siemens AG 2002 All Rights Reserved 4-268 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 269 ändert. Somit werden auch bei Schleifwerkzeugen beim Ändern des Werkzeug- typs die meisten Werkzeugdaten durch HMI auf ”0” gesetzt. Die schleifspezifischen Werkzeugdaten werden nicht auf ”0” gesetzt, sondern durch NCK behandelt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-269...
  • Seite 270 Werkzeugdaten in der Datenbank in der Einheit inch vorliegen. Bei künftigen Datentransfers zwischen Datenbank und NCK wird dies entsprechend berücksichtigt. DATABASE_LENGTH_UNIT=–1  Siemens AG 2002 All Rights Reserved 4-270 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 271: Werkzeugverwaltung Aktiv

    S Werkzeug-Details-Bider: es erfolgt ein Rücksprung in das zugehörige Listen- bild S Listenbilder: Die Daten werden entsprechend aktualisert. Falls nötig (wegen Reset) findet ein Bildwechsel statt  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-271...
  • Seite 272 $MN_COVERT_SCALING_SYSTEM=0, so arbeitet NCK ohne inch/metrisch-Konvertierungen. Daher finden bzgl. Werkzeugdatenbank keine Konvertierungen statt. Codeträger Zur Einstellung von inch/metrisch bei Codeträgern siehe Kapitel 4.13.3.  Siemens AG 2002 All Rights Reserved 4-272 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 273: Anzeigenmaschinendaten Bei Hmi Embedded

    Name des Textes Anwendertext T_EDGE_TEXT_1 T_TM_OEM_CUT_TM_OEM_CUT 47” 72 TT_EDGE_TEXT_1” T_10 T_TM_OEM_CUTT_EDGE_TEXT_10” T_TM_OEM_CUTT_EDGE_TEXT_10” ” Anwenderwerkzeugdaten, Texte Name des Textes Anwendertext T_TM_OEM_TOOL_TEXT_1 ”T_TM_OEM_TOOL _TEXT_1” T_TM_OEM_TOOL _TEXT_10 ”T_TM_OEM_TOOL_TEXT_10”  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-273...
  • Seite 274: Bitzuordnung Für Md 9449

    Verschleißparameter der Schneiden aus. Ab dem Soft- warestand 5.2 wirken die beiden Maschienendaten in der Werkzeugverwaltung für HMI Advanced auch nur noch auf die Verschleißparameter der Schneiden.  Siemens AG 2002 All Rights Reserved 4-274 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 275: Besonderheiten Bei Der Inbetriebnahme Der Werkstattgerechten Oberfläche (Shopmill)

    HMI Embedded Standard-WZV. In folgender Tabelle sind nur die Abweichun- gen dokumentiert: NC-MD Name Wert 18082 MM_NUM_TOOL max. 250 18100 MM_NUM_CUTTING_EDGES max. 2 MM_NUM_TOOL Die zugehörigen Maschinendaten sind in Kapitel 8.1.1.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-275...
  • Seite 276 Bei der Installation wird darauf hingewiesen. Bei der Installation wird zwischen der System Software und dem Screen-Kit unter- schieden. Screen-Kit bedeutet dabei die OEM Variante oder auch Developement Kit.  Siemens AG 2002 All Rights Reserved 4-276 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 277: Übersicht

    Softkey werden die Daten zur PLC übertragen. Sollte dabei die Meldung : ”Fehler bei Aufruf des NCDDE-Servers” erscheinen, wird die Übertra- gung wiederholt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-277...
  • Seite 278 Werkzeugverwaltung) sowie ein weiterer Datenbaustein für die Werkzeugverwaltungs-FCs eingerichtet. Die Längen der Datenbausteine ergeben sich durch die Inbetriebnahme-Parameter der Werkzeugverwaltung (Softkey PLC- Daten erzeugen).  Siemens AG 2002 All Rights Reserved 4-278 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 279: Beispiel Kettenmagazin

    Mit Ausgabe des M06 Befehls werden keine neuen Positionen der Werkzeuge in die Schnittstelle eingetragen. Diese können gegebenenfalls vom Anwender- programm bei Positionsveränderungen nachgezogen werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-279...
  • Seite 280: Beschreibung Der Testbausteine

    Auftrag aktiv ist DB 62 Daten für aktive Auf- träge Steuerparameter DB 63 Daten für FC 22 DB 64 Daten für asynchronen Transfer  Siemens AG 2002 All Rights Reserved 4-280 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 281: Testbausteine Für Die Werkzeugverwaltung

    4. Wird im ersten Kanal H9003 programmiert (entsprechend Datenbaustein DB 62. DBX 15.6 gesetzt), wird der unter Punkt 3. beschriebene Transfer erst nach Betätigung der MSTT-Taste oberhalb der Minus-Richtungstaste durchge-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-281...
  • Seite 282 Magazin sitzt, automatisch für die Quittierung zu berücksichtigen. Folgender Ablauf ist hierbei realisiert (nur bei Spindel als Wechselstelle, Einstel- lung M06 als Wechselkommando):  Siemens AG 2002 All Rights Reserved 4-282 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 283 Stop der PLC abgesetzt, die entweder über HMI angezeigt werden bzw. im Diagnosepuffer der PLC eingetragen sind. Alarm 400604: Bei Funktion 4 ist das angegebene Magazin kein Revolver. Abhilfe: Maschinendatum (Wechsel mit M06-Befehl).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-283...
  • Seite 284: Anstehende Aufträge Löschen

    Beachten Sie, daß die Datenkonsistenz in der NC gewahrt bleibt. Randbedingung Die Funktion “Lösche anstehenden Auftrag” kann nur aktiviert werden, wenn die NC im Zustand “Kanal nicht aktiv” ist.  Siemens AG 2002 All Rights Reserved 4-284 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 285 Die Datenbausteine DB 71/72 und 74 weden automatisch eingerichtet. Die Längen der Datenbausteine ergeben sich durch die Parameter für die Werkzeugverwaltung im DB 4. Diese werden vom Anwenderprogramm (FC 100) beschrieben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-285...
  • Seite 286: Beschreibung Der Bausteine

    FB 110 Der Baustein FB 110 steuert den Datentransfer der Werkzeugverwaltung im Stan- dard-Betrieb. Dieser Baustein muß im OB 1 aufgerufen werden. Der Datenbau-  Siemens AG 2002 All Rights Reserved 4-286 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 287 (Beladestelle 2) freigeben Reset_IF BOOL TRUE Abbruch für eine der oben genannten Funktionen Hinweis Das Maschinendatum 9673: CMM_TOOL_STATION legt fest, welche Schnittstelle be- bzw. entladen wird.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-287...
  • Seite 288 Nachstehende Tabelle zeigt eine Übersicht über die Datenbausteine, die bei der Werkzeugverwaltung verwendet werden. DB 71 für Be-/Entladestellen DB 72 für Spindel als Wechselstelle  Siemens AG 2002 All Rights Reserved 4-288 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 289: Beispiel 1: Maschine Mit Tellermagazin

    $TC_MAP3[1]=17 ;Magazinzustand (17: aktives Magazin, zum Beladen freigegeben) $TC_MAP6[1]=1 ;Anzahl Zeilen des Magazins $TC_MAP7[1]=16 ;Anzahl Magazinpöaetze ;Zwischenspeichermagazin $TC_MAP1[9998]=7 ;Magazinart (7: Zwischenspeicher) $TC_MAP3[9998]=17 $TC_MAP6[9998]=1 $TC_MAP7[9998]=1 ;Anzahl Zwischenspeicherplaetze (^: Spindel) ;Belademagazin  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-289...
  • Seite 290 ;Platzart (7: Beladestelle) $TC_MPP2[9999,2]=0 ;Platztyp $TC_MPP3[9999,2]=0 ;Nebenplatzbetrachtung $TC_MPP4[9999,2]=2 ;Platzzustand (2: Platz frei) $TC_MPP5[9999,2]=2 ;Platzartindex (2: Platz–Nr 2) ;–––––––––––––––––––––––––––––––––––––––––––––––––– ;Abstaende der Beladestellen/Zwischenspeicher zum realen Magazin ;––––––––––––––––––––––––––––––––––––––––––––––––––  Siemens AG 2002 All Rights Reserved 4-290 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 291 Anschließend die erzeugten Bausteine FC 100, FB 110, DB 110 in die PLC laden und in OB1 und OB 100 aufrufen. FB 110 in OB 1 aufrufen ORGANIZATION_BLOCK OB 1 VERSION: 4.4 VAR_TEMP OB1_EV_CLASS: BYTE;  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-291...
  • Seite 292: Beschreibung Der Codeträger-Dateien

    File”. In diesem ”ini-File” werden herstellerspezifische Angaben über das Codeträ- gersystem eingetragen. Die Beschreibung der darin enthaltenen Parameter steht im Handbuch des Codeträgerherstellers bzw. der entsprechenden Funktionsbe- schreibung zum Werkzeug Ident-System.  Siemens AG 2002 All Rights Reserved 4-292 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 293: Anpassen Der Datei Paramtm.ini

    Enthält paramtm.ini bzw. paramtm.txt des installierten Softwarestandes einen der folgenden Einträge (Varaiante 1 oder Variante 2), so kann die Funktion durch einen Eintrag in ...\user\paramtm.ini entsprechend der Beschreibung genutzt werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-293...
  • Seite 294 ;1 = inch. Alle betroffenen Daten werden kuenftig als inch-Wert auf den Codetraeger geschrieben. Bei kuenftigen Datentransers zwischen Codetraeger und NC wird  Siemens AG 2002 All Rights Reserved 4-294 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 295: Einstellung Für Werkzeugstatus

    ; 2048=in (load) ; 4096=regular tool (permanent in NCK) ; 8192= ; 16384= ; default is 4828 (4+8+16+64+128+512+4096) ; default for codecarrier 92 (4+8+16+64) CODECARRIER_TOOLSTATE_MASK=92  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-295...
  • Seite 296: Aufbau Der Beschreibungsdatei

    Werkzeugname, max. 32 Stellen $TC_TP2 Integer Duplonummer $TC_TP1 Integer Anzahl Schneiden $P_TOOLND[tnr] tnr=Werkzeugnum- Integer Werkzeuggröße links in Halbplätzen $TC_TP3 Integer Werkzeuggröße rechts in Halbplätzen $TC_TP4  Siemens AG 2002 All Rights Reserved 4-296 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 297 Mit Änderung der Konvertierungsdatei sind alte Codeträger nicht mehr lesbar ! Schneiden-Dialogdaten Dialog- Datentyp Bezeichnung Zuordnung $TC... Variable Integer Subtyp $TC_DP1 Integer Schneidenlage $TC_DP2 Geometrie-Werkzeuglängenkorrektur Double Länge 1 $TC_DP3 Double Länge 2 $TC_DP4  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-297...
  • Seite 298 Anzahl noch zu fertigender Stücke $TC_MOP4 Integer Vorwarngrenze Anzahl noch zu fertigen- $TC_MOP3 der Stücke Double Soll Standzeit in Minuten $TC_MOP11 Integer Soll-Stückzahl $TC_MOP13 Double Vorwarngrenze Verschleiß $TC_MOP5  Siemens AG 2002 All Rights Reserved 4-298 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 299 Zeile durch eines der folgenden Schlüsselworte eingeleitet wird: Hochkomma Das ’ (Hochkomma) ist ein Kommentarbeginn. Die nachfolgenden Zeichen bis Zei- lenende werden überlesen. Beispiel: ’ Dies ist ein Kommentar  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-299...
  • Seite 300 <dialogvariable> : Zuordnung Codetäger- zu Dialogdatum Wenn unmittelbar vor Item<n> ein Anwender-Schlüsselwort keyword definiert wurde, hat <dialogvariable> den Wert <keyword> Konvertierungsvorschrift für Codeträgerdatum <n> Beispiel:  Siemens AG 2002 All Rights Reserved 4-300 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 301 ’ Block1 so oft schreiben, wie es dem Wert der ’ BItem1 zugeordneten Dialogvariable entspricht. End_Block<n> End_Block Endekennung für einen mit Block<n> definierten Datenblock  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-301...
  • Seite 302: Zuordnung Zwischen Codeträgerdaten Und Dialogdaten

    := <(max.) Länge in bytes><codeträgerdatenformat><dialogvaria ble> <n> lfd.Nr. <line>:=<länge in bytes><codeträgerdatenformat><dialogvariable> Item 1 ASCII ’ Bezeichner Kommentar Codeträger– Codeträger– variable datenformat Länge in Bytes Dialogvariable Bild 4-18 Konvertierungsvorschrift  Siemens AG 2002 All Rights Reserved 4-302 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 303 Tetn := n. Tetrade in Bytefolge Byte1, = Tet1 und Tet2 Byte2, = Tet3 und Tet4 Aufteilung der Tetraden der Codeträgervariablen (im BCD-Format) auf Dialogvaria-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-303...
  • Seite 304 Dialogvariable C1 wird mit (–1) multipliziert. Ist der Wert kleiner 0, erhält die Code- trägervariable den Wert von C1, sonst den von C2. Hinweis Eine Umsetzvorschrift wird nur für eine Dialogvariable vom Datentyp ”Integer” aus- gewertet.  Siemens AG 2002 All Rights Reserved 4-304 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 305: Konvertierungsbeispiel / Aufbau Eines Datenstrings

    T7=(Tet4)) T7 Integer WZ–Groesse: unten 6E6F726D616C20202020 “normal” 10 ASCII T8 T8 String Platztyp, Text zu $TC_TP7 1 BCD T3 Integer Anz. Schneiden, $P_TOOLND[tnr] tnr=WZ-Nummer  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-305...
  • Seite 306: Beispiel Einer Beschreibungsdatei

    Item5 ’ Status Item6 ’ Anz. Schneiden Item7 ’ Art der WZ-Ueberwachung Item8 ’ Art der WZ-Suche ’Anwender-Werkzeugdaten Item9 ’ Werkzeug-OEM1 Item10 ’ Werkzeug-OEM2  Siemens AG 2002 All Rights Reserved 4-306 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 307 ’ Basis-Länge 2 Bltem23 ’ Basis-Länge 3 Bltem24 ’ Freischneidewinkel Bltem25 ’ Ueberkopfeinsatz Bltem26 ’ Standzeit in Minuten Bltem27 ’ Vorwarngrenze Standzeit Bltem28 ’ Stueckzahl  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 4-307...
  • Seite 308 Dialog- Kommentar Variable (Bytes) Format Variable Bltem29 ’ Vorwarngrenze Standzeit ’Anwender-Schneidendaten BItem30 ’ Schneiden-OEM1 BItem31 ’ Schneiden-OEM2 ’Anwender-Überwachungsdaten BItem32 ’ Überwachungs-OEM1 BItem10 ’ Überwachungs-OEM2  Siemens AG 2002 All Rights Reserved 4-308 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 309: Programmierung

    Das Bild 5-1 zeigt eine Übersicht aller Schneiden-, Werkzeug- und Magazindaten ($TC_...) bei aktiver Werkzeugverwaltung. Bemerkung: Die dargestellte Reihenfolge der Systemvariablen entspricht der BTSS Reihenfolge bezüglich der Numerierung.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-309...
  • Seite 310 1 Magazinbeschreibungsdaten Bild 5-1 Übersicht Schneiden-, Werkzeug- und Magazindaten Die Bezeichner (DP,...TP,...MAP,...) sind aus der NC-Sprache entlehnt. Sie sind Namensbestandteile der Systemparameter $TC_DP,...  Siemens AG 2002 All Rights Reserved 5-310 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 311 Schraffierte Datenfelder sind auch ohne WZV, aber mit Überwachungsfunktion vorhanden. Weiße Datenfelder sind auch ohne aktive WZV vorhanden. ADAPTERDATEN ADPT Bild 5-2 Adapterdaten WERKZEUGTRÄGERDATEN CARR Korrekturkomponenten von Werkzeugträgern Bild 5-3 Werkzeugträgerdaten  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-311...
  • Seite 312 Pro Werkzeugschneide können abhängig vom Werkzeugtyp bis zu 25 Schneiden- parameter programmiert werden. Literatur: /FB1/ W1, Werkzeugkorrektur Parameter 1...25 T-Nummer 1...32000 Schneidennummer 1...12 D-Nummer  Siemens AG 2002 All Rights Reserved 5-312 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 313 Adapter – Länge 1 edgeData REAL $TC_DP22 Double Adapter – Länge 2 edgeData REAL $TC_DP23 Double Adapter – Länge 3 edgeData REAL $TC_DP24 Double Freiwinkel edgeData REAL  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-313...
  • Seite 314 $P_ADT[ n ] – n=11, die speziellen Werte 1,2,3,4 der Werkzeug-Adaptertransfor- mation unterwirft, falls WZMG und Unterfunktion “Werkzeug-Adapter” aktiv sind. Diese Systemparametereigenschaft tritt auch beim analogen BTSS-Baustein TOT zutage.  Siemens AG 2002 All Rights Reserved 5-314 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 315 REAL parameter10 Hinweis Die Daten werden in der Werkzeugverwaltung angezeigt. Hier könnten z.B. “max. Schnittgeschwindigkeit” abgelegt werden, die dann im Teileprogramm ausgewertet wird.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-315...
  • Seite 316: Schneidenbezogene Werkzeugüberwachung

    Korrektur fein-Vorwarn- grenze $TC_MOP6 Double Verschleißistwert – oder data REAL ortsabhängige Korrektur fein- Istwert $TC_MOP15 Double Verschleißsollwert – oder data REAL ortsabhängige Korrektur fein- Sollwert  Siemens AG 2002 All Rights Reserved 5-316 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 317: Anwender-Schneidenüberwachung

    Berechnung der Spalte: T-Nummer Anwenderdaten Werkzeugüberwachung (schneidenbezogen) NCK- Bezeichnung BTSS- Vorbe- Bezeichner Variablen legung $TC_MOPC1 CC-Überwachungs- userdata REAL parameter userdata REAL $TC_MOPC10 CC-Überwachungs- userdata REAL parameter  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-317...
  • Seite 318: Einsatzortabhängige Korrekturen Fein (Summenkorrekturen)

    Double aktivierbar mit DL=5 edgeSCData REAL x = 63–71 Double aktivierbar mit DL=6 edgeSCData REAL Transformierte ortsabhän- edgeSCData REAL gige Korrekturen fein, Bau- stein TOST  Siemens AG 2002 All Rights Reserved 5-318 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 319: Ortsabhängige Korrekturen Grob (Einrichtekorrekturen)

    = 53–61 Double aktivierbar mit DL=5 edgeECData REAL x = 63–71 Double aktivierbar mit DL=6 edgeECData REAL Transformierte Einrichtekor- edgeECData REAL rekturen, Baustein TOET  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-319...
  • Seite 320: Werkzeugbezogene Daten

    Berechnung der Spalte: entfällt Werkzeugbezogene Daten WZV NCK- Bezeichnung BTSS- Vorbe- Bezeichner Variable legung $TC_TP2 Strin Werkzeugbezeichner toolldent String ”T-Nr.” $TC_TP1 Duplo-Nummer duploNo WORD T-Nr.  Siemens AG 2002 All Rights Reserved 5-320 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 321 Damit können WZ-Gruppen in Untergruppen aufgeteilt werden. Werkzeug-Anwahl nur mit Werk- zeugen der Untergruppe (ab SW $A_TOOLMN Magazinzuordnung Werkzeug toolInMag WORD $A_TOOLMLN Platzzuordnung Werkzeug toolInPlace WORD  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-321...
  • Seite 322 NCK bei der Werkzeuganwahl auf den Zustand Bit 0=1 (“aktiv”) gesetzt. Ein Werkzeug kann nicht eingewechselt werden, wenn es den Zustand Bit 2=4 hat. Der Zustand wird von der Werkzeug-Überwachungsfunktion automatisch ge-  Siemens AG 2002 All Rights Reserved 5-322 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 323 Werkzeug, welches sicha uf einem Zwischenspeicher befindet und nicht für den nächsten Bearbeitungseinsatz bestimmt ist, wieder in das reale Magazin zurück transportiert wird. Siehe auch Kapitel 3.2.2.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-323...
  • Seite 324 Vorsicht bei “manuellem” Ändern des Werkzeugzustandes über BTSS während der Bearbeitung. Dies könnte erforderliche interne Zustandsänderungen durch den NCK rückgängig machen und Fehlbearbeitungen zur Folge haben.  Siemens AG 2002 All Rights Reserved 5-324 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 325 übernommen”). Beim Übergang auf ein Ersatz-WZ (und nur da) werden nur solche Werkzeuge berücksichtigt, die im Parameter $TC_TP11 eines die- ser Bits gesetzt haben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-325...
  • Seite 326: Werkzeugbezogene Schleifdaten

    $TC_TPG 7 Double maximale Umfangsge- maxTipSpeed REAL schwindigkeit $TC_TPG 8 Double Neigungswinkel schräge inclAngle REAL Scheibe $TC_TPG 9 Parameternummer für Radi- paramNrCCV REAL usberechnung  Siemens AG 2002 All Rights Reserved 5-326 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 327: Werkzeugbezogenen Anwenderdaten

    REAL Double data REAL $TC_TPC10 Double data REAL Hinweis Die Daten werden in der Werkzeugverwaltung angezeigt. Hier könnten z.B. zu- sätzlich Werkzeugstati abgelegt werden  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-327...
  • Seite 328 Berechnung der Spalte: entfällt Magazinbeschreibungsdaten Werkzeugverwaltung NCK-Bezeichner Bezeichnung BTSS- Vorbe- Variable legung Magazinnummer magNo WORD $TC_MAP2 String Bezeichner des Magazins magIdent String ” ”  Siemens AG 2002 All Rights Reserved 5-328 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 329 WORD gen auf die Wechselposition – magCmd WORD – magCmdState WORD – magCmdPar1 WORD – magCmdPar2 WORD $TC_MAP9 Aktuelle Verschleißverbundnum- magWearCom- DINT poundNo  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-329...
  • Seite 330 Die Bit-Einstellungen entsprechen exakt dem Parameter $TC_MAMP2. Für Zwischenspeichermagazine gilt grundsätzlich die Defaulteinstellung ”0”. Ausnahme: Ab SW6.3.23 und 5.3.35 kann für interne Magazine der 1:1-Tausch eingestellt werden.  Siemens AG 2002 All Rights Reserved 5-330 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 331 Parameter 1..7 Physikalische Magazinnummer 1..30, 9998, 9999 Physikalische Platznummer 1...32000 Der maximale Wert von x ist in der BTSS-Variablen numMagPlaceParams im Bau- stein Y enthalten.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-331...
  • Seite 332 WZ paßt auf diesen Platz 9999: nicht definiert $TC_MPP6 T-Nr. des Werkzeugs auf diesem placeData WORD Platz $TC_MPP3 BOOL Nebenplatzbetrachtung ein/aus placeData WORD FALSE  Siemens AG 2002 All Rights Reserved 5-332 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 333: Schreiben Von Magazinplatzdaten

    Magazinparameter definierten Magazinplätze mit ihren Defaultwerten angelegt (der Speicher für die Plätze wird damit ”verbraucht”). D.h. zu diesem Zeit- punkt muß die Definition des Magazins ($TC_MAP..–Parameter) erfolgt sein.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-333...
  • Seite 334 WZ” eines Platzes werden automatisch zurückgesetzt, wenn ein WZ auf diesen Platz gesetzt wird. S Die Zustände “reserviert für WZ aus Zwischenspeicher” und “reserviert für neu  Siemens AG 2002 All Rights Reserved 5-334 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 335 Magazinplatz kommen, wenn der Platz nicht bereits ein Werkzeug enthält. Das alte Werkzeug muß gegebenfalls mit $TC_MPP6 = 0 erst entfernt werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-335...
  • Seite 336 Berechnung der Zeile: (m–1)*numMagLocParams_u+Parameternr. Berechnung der Spalte: Magazinnummer Magazinplatzdaten OEM-Anwender NCK-Bezeichner Bezeichnung BTSS- Vorbe- Variable legung $TC_MPPC1 userplaceData DINT userplaceData DINT $TC_MPPC10 userplaceData DINT  Siemens AG 2002 All Rights Reserved 5-336 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 337 Platztyp_124< Platztyp_3<Platztyp_15< Platztyp_1080< Platztyp_5<Platztyp_18 Definitionen: Magazin: $TC_MPP2[Magazinnr, Platz] $TC_MPP2[1,1...6] = 124 $TC_MPP2[1,7...12] = 3 $TC_MPP2[1,13...18] = 15 $TC_MPP2[1,19...24] = 1080 $TC_MPP2[1,25...30] = 5  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-337...
  • Seite 338: Abstand Zur Wechselstelle

    Magazins n zum Platz m des 1.internen Magazins (Belademagazin, 9999) $TC_MDP2 Abstand zur Wechselstelle multiPlace WORD des Magazins n zum Platz m des 2.internen Magazins (Belademagazin, 9998)  Siemens AG 2002 All Rights Reserved 5-338 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 339: Beschreibung

    Suche erfolgt. Bei Suchaufträgen wird NCK-intern immer mitangegeben, bezogen auf welche Wechselstelle, Beladestelle gesucht werden soll. Hinweis Mit dem Befehl $TC_MDP2[n,m]=9999 kann die Beziehung Spindel zu Magazin gelöst werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-339...
  • Seite 340 Abstand von Platz 1 des 2. internen Magazins zur Nullpunktpositon von Magazin 1 $TC_MDP2[2,2] = 0 Abstand von Platz 2 des 2. internen Magazins zur Nullpunktpositon von Magazin 2  Siemens AG 2002 All Rights Reserved 5-340 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 341: Magazinbausteine

    Gruppe, mit dem kleinsten Istwert der überwachten Größe Bit 4 Suche das Werkzeug in der Gruppe, mit dem größten Istwert der überwachten Größe  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-341...
  • Seite 342 Tausch der Magazin- plätze zwischen neuem und altem Werkzeug möglich ist, erfolgt die Leerplatzsuche, indem Bit 13zusätzlich zu einem der Bits 8–12 gesetzt wird.  Siemens AG 2002 All Rights Reserved 5-342 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 343 Bit 12=0 kleinste mögliche Du- plonummer Bit 12=1 kleinste mögliche Ma- gazinplatznummer Bit 13...15 reserviert Hinweis Die bisher vorgegebene Suchstrategie gilt auch weiterhin als Voreinstellung (Bit14=0).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-343...
  • Seite 344: Zuordnung Von Zwischenspeichern Zu Spindeln

    WZ-Wechsel beim Ausschalten unterbrochen wurde und auf welchem Zwischenspeicherplatz sich das WZ aktuell befindet. Hinweis Einer Spindel können nicht mehr als 16 Magazine bzw. Zwischenspeicherplätze zugeordnet werden.  Siemens AG 2002 All Rights Reserved 5-344 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 345 Der Parameter ist nur bei aktiver Werkzeugverwaltung verfügbar. $TC_MPP7[m,p] Nummer des dem Magazinplatz zugeordneten Adapters Wert=0 kein Adapter dem Platz zugeordnet Wert>0 Nummer des zugeordneten Magazins  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-345...
  • Seite 346: Werkzeugträgerdaten

    OffsetVektor L1 $TC_CARR3 Double Nr. des Werkzeugträgers TcCarr3 REAL z-Komponente des OffsetVektor L1 $TC_CARR4 Double Nr. des Werkzeugträgers TcCarr4 REAL x-Komponente des OffsetVektor L2  Siemens AG 2002 All Rights Reserved 5-346 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 347 Nr. des Werkzeugträgers TcCarr25 REAL Offset der 2. Drehachse in Grad $TC_CARR26 Double Nr. des Werkzeugträgers TcCarr26 REAL Offset der Hirth-Verzahnung in Grad der 1. Drehachse  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-347...
  • Seite 348 Maximalposition der 1. Drehachse $TC_CARR33 Double Nr. des Werkzeugträgers TcCarr33 REAL Maximalposition der 2. Drehachse Weiterführende Literatur: /FB1/ Funktionsbeschreibung Grundmaschine, Werkzeugkorrektur (W1) und /PGA/ Programmieranleitung Arbeitsvorbereitung  Siemens AG 2002 All Rights Reserved 5-348 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 349: Freie Anwendervariablen

    DB72.DBD(n+12) =2000 T=”Werkzeug” Im Teileprogramm müssen die Variablen vor dem T-Aufruf gesetzt werden, wenn sie für ein Werkzeug mit an die PLC übergeben werden sollen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-349...
  • Seite 350: Programmierung

    Ab SW 6 erfolgt die Ausgabe des programmierten Wertes auch mit der Program- mierung von M6, d.h. die Ausgabe kann nun auch mit der Kommandonummer 3 erfolgen, sofern $MC_CHANGE_MODE=1 eingestellt ist.  Siemens AG 2002 All Rights Reserved 5-350 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 351: Chkdno - Prüfung Der Eindeutigkeit Der D-Nummer

    S T-Nr. = 12 mit den D-Nummern 1, 2, 3 (Ersatz) Aktives Werkzeug und Ersatzwerkzeuge für T=”Bohrer_3mm”: S T-Nr. = 20 mit den D-Nummern 1, 2, 3 (aktiv)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-351...
  • Seite 352: Chkdm - Prüfung Der Eindeutigkeit Innerhalb Eines Magazins

    Magazine geprüft werden sollen Weglassen des Parameters bedeutet, daß sich die Magazine für die Prüfung aus der Distanztabelle des Spindelplatzes für die Masterspindel oder den Mastertoolholder ergeben.  Siemens AG 2002 All Rights Reserved 5-352 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 353 Die Syntaxregeln verletzenden Parameter erzeu- gen einen Alarm. Der Befehl ist nur verfügbar, wenn $MN_MAX_CUTTING_EDGE_NO > $MN_MAX_CUTTING_EDGE_PER_TOOL. $MN_MAX_CUTTING_EDGE_NO <= $MN_MAX_CUTTING_EDGE_PER_TOOL liefert GETDNO d=ce als D-Nummer.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-353...
  • Seite 354: Deldl - Additive Korrekturen Löschen

    Das Löschen wurde nicht durchgeführt (wenn die Parametrie- rung genau eine Schneide bezeichnet) oder das Löschen er- folgte nicht vollständig (wenn die Parametrierung mehrere Schneiden bezeichnet)  Siemens AG 2002 All Rights Reserved 5-354 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 355: Newt - Neues Werkzeug Anlegen

    $TC_TPCE[1,47] = 2 ;sen ;die übrigen Daten des Werkzeugs / der Schneide ;zuweisen Die Funktion dient zum Anlegen von Werkzeugen in einem Beladeprogramm (Be- ladezyklus).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-355...
  • Seite 356: Delt - Werkzeug Löschen

    Die Funktion dient in der Regel zur Programmierung am Ende des NC-Teileprogramms zum Dekrementieren der Stückzahl aller Werkzeuge, die an der Stückzahl-Überwachung beteiligt sind.  Siemens AG 2002 All Rights Reserved 5-356 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 357: Beispiele Für Setpiece Mit Wechselbefehl M06

    ;T2 wird gewechselt ;D1 von T2 wird aktiv ;T3 wird vorangewählt ;Bearbeitungsprogramm ;Vorbereitung zum Leerräumen der Spindel ;Spindel leerräumen SETPIECE(1) ;SETPIECE auf alle Werkzeuge  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-357...
  • Seite 358: Je Werkzeug Soll Eine Dekrementierung Erfolgen

    ;Bearbeitungsbefehle :N1100 M06 N1200 D1 N1300 setpiece(0) ;Löschbefehl der gemerkten Werkzeuge N1400 T3 ;in diesem Satz wird T2 als ”aktives” Werkzeug ermittelt und in  Siemens AG 2002 All Rights Reserved 5-358 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 359 S 0 = erfogreich durchgeführt; Tnr. enthält gewünschten Wert S –1 = zum angegebenen Bezeichner existiert kein WZ; TNr. enthält den Wert = 0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-359...
  • Seite 360: Setms - Spindel Kann Zur Mastespindel Erklärt Werden

    Die programmierten Werte von SETMS können über Programmende/RESET/ START hinweg aktiv bleiben. Mit SETMS ohne Spindelangabe wird auf die im Maschinendatum festgelegte Spindel zurückgeschaltet.  Siemens AG 2002 All Rights Reserved 5-360 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 361: Setmth - Masterwerkzeughalternummer Setzen

    Hinweis SETMTH ändert nicht das aktive Werkzeug. Erst der anschließende program- mierte Werkzeugwechsel kann die neue Festlegung in Bezug auf den Master-WZ- Halter berücksichtigen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-361...
  • Seite 362 Spindelnr. = 1 die Master-Spindel und ein WZ = “Fraeser” mit Korrektur D1 (das auf der Spindel mit Nr. = 3 ist) be- stimmt die Bahnkorrektur.  Siemens AG 2002 All Rights Reserved 5-362 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 363: Posm - Magazin Positionieren

    Das Magazin (Nummer m) muß über eine Distanzbeziehung mit dem ausgewähl- ten Belade- bzw. Zwischenspeichermagazinplatz verbunden sein. Bei Angabe fal- scher Parameter werden Alarme erzeugt (z.B. bei nicht definierten Platznummern).  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-363...
  • Seite 364: Beispiel Parametrierung

    Der Magazinnullpunkt befindet sich hier im Platz vor dem WZ-Halter 1. Er wird de- finiert durch den Parameter $TC_MDP2. Der WZ-Halter 1 ist der Masterspindel des Kanals zugeordnet.  Siemens AG 2002 All Rights Reserved 5-364 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 365: Settia - Werkzeug Aus Verschleißverbund Inaktiv Setzen

    Funktion konnte aus anderem Grund nicht ausgeführt werden. SETTIA führt bei entsprechender Parametrierung zu dem gleichen Ergebnis wie ein Wechsel des Verschleißverbundes beim Werkzeugwechsel mit $TC_MAMP3, Bit1=1.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-365...
  • Seite 366: Setta - Werkzeug Aus Verschleißverbund Aktiv Setzen

    Überwachungsfunktion ist im NCK nicht aktiv geschaltet, d.h. der Befehl kam nicht zur Ausführung. Interne T-Nummer t = 0 Es werden alle Werkzeuge behandelt.  Siemens AG 2002 All Rights Reserved 5-366 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 367 Istwerte von Verschleiß- und Summenkorrektur- Überwachungswerten möglich. Hinweis Es werden explizit keine Alarme erzeugt. Über den Parameter state kann der An- wender selbst die Fehlerbehandlung durchführen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-367...
  • Seite 368 Werkzeug-Trägerdatensätze enthalten. Anderenfalls wird die Program- mierung mit Alarm abgelehnt. Ist die Funktion ”Werkzeug-Trägerdaten” nicht aktiviert ($MN_MM_NUM_TOOL_CARRIER 0 0) erzeugt DELTC ebenfalls einen Alarm.  Siemens AG 2002 All Rights Reserved 5-368 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 369 Korrektur beim Werkzeugwechsel aktiv bzw. es wird die D-Korrektur aktiv, die im Satz, der TCA bzw. M6 enthält, programmiert ist. Der Befehl kann nicht zusammen mit T in einem NC-Satz programmiert werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-369...
  • Seite 370 Werkzeug-Vorbereitung + Werkzeugwechsel mit TCA Es gelte: $MC_TOOL_CHANGE_MODE = 0 Dann wird mit TCA(”FRAESER”,1,1) dieses Werkzeug auf die Masterspindel eingewechselt und die Korrektur D=2 wird aktiv.  Siemens AG 2002 All Rights Reserved 5-370 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 371: Wzmo Mit Oder Ohne Aktive Wzmg

    Ersatz-WZ” werden nicht an PLC gegeben. Dementsprechend werden auch die zugehörigen T-Nummern nicht ausgegeben. Die Zustände bzw. Signale sind bei der Programmierung von TCA nicht definiert.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-371...
  • Seite 372 Magazinen, die in der Distanztabelle (definiert durch $TC_MDP2) des Zwischenplatzspeichers locNo oder des Werkzeughalters defi- niert sind. Haben sowohl der Zwischenplatzspeicher locNo als auch der Werkzeug-  Siemens AG 2002 All Rights Reserved 5-372 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 373 Der Anwender bestimmt durch seine Programmierung die Reihenfolge der Entsor- gung der Zwischenspeicherplätze. TCI wird in der PLC wie bei Programmierung von T0 M06 abgewickelt. Die im DB72 übergebene Zwischenspeichernummer muß ausgewertet werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-373...
  • Seite 374 –4 = ungültige T–Nummer angegeben –5 = ungültiger Buchstabe für “refMag” –6 = falls “refMag” = = “S”, ungültige WZ–Halternummer “refLoc” ange-  Siemens AG 2002 All Rights Reserved 5-374 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 375: Beispiele

    Beladeplätze. Beide Magazine sind mit den Spindeln und Beladeplätzen über die Distanzbeziehung verbunden. def int magNo=0, locNo=0 def int tNo=4 ; Werkzeug mit T-Nummer = 4 sei definiert GETFREELOC(magNo,locNo,tNo,”S”)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-375...
  • Seite 376: P_Usekt - Werkzeugwechsel Nur Mit Werkzeugen Der Untergruppe (Ab Sw 6)

    Der Index gibt die T-Nummer an 1–32000 Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileproramm chronaktion Synchronakt. – – Impliziter – – vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-376 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 377 T_Nr. 4 TP11=8 %MPF T=”Fraeser_25” Jedes WZ dieser Gruppe kann eingewechselt werden, da noch keine Selektion getroffen wurde $P_USEKT=2 T=”Fraeser_25” “Fraeser_25”, Duplo 2 eingewechselt  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-377...
  • Seite 378: Verschleißverbund - Explizite Definition Für Setta, Settia

    Die Nichtangabe des Parameters ist gleichbedeutend mit ”betrachte alle Werk- zeuge der Werkzeuggruppe” und stellt somit die Kompatibilität zu alten SW-Stän- den her.  Siemens AG 2002 All Rights Reserved 5-378 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 379 $P_USEKT = 2 ;nur Werkzeuge benutzt werden, die in $TC_TP11 ;den Wert 0, oder 2 enthalten ;je nach Suchstrategie und Werkzeugzustand wird N70 T = ”wz”  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-379...
  • Seite 380 Für die Funktion “flache D-Nummern” gilt: für den Wert t = 1 wird “TRUE” zurück- gegeben; für alle anderen Werte von t wird “FALSE” zurückgegeben.  Siemens AG 2002 All Rights Reserved 5-380 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 381 Der Index gibt die T-Nummer an 1–32000 Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileproramm chronaktion Synchronakt. – – Impliziter – vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-381...
  • Seite 382 Schreiben in leprogramm Teileproramm chronaktion Synchronakt. – – Impliziter – vorlaufstopp Anmerkung: Es ist nicht möglich, daß gilt $A_TOOLMLN[t]==0 und $A_TOOLMN[t]>0, oder $A_TOOLMLN[t]>0 und $A_TOOLMN[t]==0.  Siemens AG 2002 All Rights Reserved 5-382 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 383: Funktion "Flache D-Nummern" (Nur Ohne Aktive Wzv)

    Mit dem Parameter t=1 erhält man die Gesamtzahl der Korrekturda- tensätze der TOA-Einheit. Andere Werte für t liefern –1 zurück. Ist kein Korrektur- datensatz in der TOA-Einheit definiert, so wird –1 zurückgegeben.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-383...
  • Seite 384: Standzeitzähler Auf Dem Monitor

    Echtzeit. Dabei werden die Zeitwerte des BTSS-Bausteines TS an der Schnittstelle gewandelt (siehe Kapitel 5.8.48). NCK-intern bleiben die Werte erhalten wie bisher. Diese Werte sind Echtzeitwerte.  Siemens AG 2002 All Rights Reserved 5-384 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 385: Definition Kleinster/Größter Istwert

    Werkzeug-Überwachungsarten in $TC_TP9 definiert haben. D.h. ein Werkzeug kann zeit-, das andere WZ kann stückzahlüberwacht sein. Ein drittes könnte sowohl Verschleiß- als auch zeitüberwacht sein.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-385...
  • Seite 386: Kleinster/Größter Istwert Bei Genau Einer Überwachungsart

    Q(T2) = $TC_MOP4[2,1] / $TC_MOP13[2,1] sei = 0,9 D.h. T1 hat den kleineren Istwert. Beispiel 2: Es sei eine Werkzeuggruppe “WZ1” definiert. Es gelte z.B. $TC_MAMP2=”H108” – kleinster Istwert:  Siemens AG 2002 All Rights Reserved 5-386 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 387 REAL ab SW 6 Wertebereich 0–1 Indizes Bedeutung Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-387...
  • Seite 388 $TC_TP9) – $AC_MONMIN kann zusätzlich im Teileprogramm programmiert werden. Der programmierte Wert kommt sinnvoll zum Tragen, falls Punkte 1, 2, 3 erfüllt sind.  Siemens AG 2002 All Rights Reserved 5-388 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 389 (nur reales Magazin), auf den das dabei angegebene Werkzeug be- laden wurde bzw. von dem ein in einem internen Magazin befindliches Werkzeug eingewechselt wurde.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-389...
  • Seite 390 $A_MYMLN = $A_TOOLMLN >0 Für festplatzcodierte Werkzeuge in Zwischenspeichern geben die beiden Parame- ter an, wohin das jeweilige Werkzeug beim Rücktransport in das Magazin gebracht wird.  Siemens AG 2002 All Rights Reserved 5-390 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 391 Der Parameter $P_TOOLT liefert für den Index i=1 den Wert 1, falls mindestens eine D-Korrektur definiert ist, für andere Werte von i den Wert 0.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 392 Wert eines nichtdefinierten Werkzeugs –3 d ist der Wert einer nichtdefinierten D-Korrektur Datentyp ab SW 6 Wertebereich 1–32000 Indizes Bedeutung Wertebereich t = T-Nummer d = D-Nummer  Siemens AG 2002 All Rights Reserved 5-392 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 393 Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp Beispiele siehe Kapitel 5.8.38.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-393...
  • Seite 394: A_Usedt - Stückzahlzählung

    = 1, .., $A_USEDND Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-394 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 395: Beispiele

    ;wurde setpiece programmiert. Damit wurde die ;Liste der eingesetzten Werkzeuge gelöscht und ;zum genannten Index1 gibt es momentan keinen ;Eintrag in der Liste der eingesetzten Werkzeuge.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-395...
  • Seite 396: A_Usedd - Stückzahlzählung

    = 1, .., $A_USEDND Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-396 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 397 Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp Beispiel Siehe Kapitel 5.8.44.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-397...
  • Seite 398 Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp Beispiel Siehe Kapitel 5.8.44.  Siemens AG 2002 All Rights Reserved 5-398 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 399 Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp Beispiel Siehe Kapitel 5.8.44.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-399...
  • Seite 400 Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp Beispiel Siehe Kapitel 5.8.44.  Siemens AG 2002 All Rights Reserved 5-400 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 401: Beispiel Zu Den Magazinkonfigurations-Systemparametern

    Magazin2 $TC_MDP2[2,2} = 11 $TC_MAP8[1]=13 ist der Magazinnullpunkt Bild 5-9 Magazinkonfiguration N10 def int noOfMag=0, noOfLoc=0, noOfDist=0, noOfRel=0, noOfSpindles=0, spindeleNo=0 N20 def int i=0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-401...
  • Seite 402 N620 for i=1 to noOfSpindles N640 MSG (”Magazinnr.=”<< $P_MAGS[i]) ;zeige die Nummer 1 an N660 endfor ; Gesamtanzahl der der Spindel 1 zugeordneten Zwischenspeicherplätze (=Greifer im Beispiel)  Siemens AG 2002 All Rights Reserved 5-402 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 403 = 1, .., $P_MAGNHLT Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-403...
  • Seite 404 Weiter wollen wir wissen, welche Magazinplatztypen in der 2. Hierarchie definiert sind N220 for i=1 to noOfTypes[1] N240 MSG (”Magazinnr.=”<<$P_MAGHLT[2, i]) ;zeige die Werte 7, 8 N260 endfor  Siemens AG 2002 All Rights Reserved 5-404 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 405: Weitere Sprachbefehle

    Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-405...
  • Seite 406 Bedeutung Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-406 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 407 Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-407...
  • Seite 408 Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-408 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 409 Bedeutung Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-409...
  • Seite 410 Indizes Bedeutung Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – Impliziter – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-410 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 411 Indizes Bedeutung Wertebereich Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – Impliziter – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-411...
  • Seite 412: Variablen Für Unterprogrammersetzungstechnik

    Adreßerweiterung des T-Wortes $C_D Nummer des D-Speichers $C_D_PROG Bool Variable ob Inhalt in $C_D $C_DL Nummer des DL-Speichers $C_DL_PROG Bool Variable ob Inhalt in $C_DL  Siemens AG 2002 All Rights Reserved 5-412 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 413: Variablen Für Wz-Wechsel In Synchronaktion

    Wird für einen IPO-Takt gesetzt, wenn NCK ein neues Kommando ausgibt. $AC_TC_CMDC Counter für die Kommandoausgabe der NCK Mit jeder NCK-Kommandoausgabe wird diese Variable um 1 hochgezählt. Kann auch geschrieben (Null-setzen) werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-413...
  • Seite 414 Kann auch geschrieben (Null-setzen) werden. Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – Impliziter – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 5-414 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 415: Festlegungen Bei Der Programmierung Von Daten

    Wird der WZ-Typ vom aktuellen Wert aus dem Bereich 400–499 auf einen Wert außerhalb dieses Bereichs gesetzt, so wird der Speicher für die Schleifdaten wie- der freigegeben; d.h. die schleifspezifischen Daten sind damit verloren.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-415...
  • Seite 416 Speicher wird freigegeben. $TC_DP1[0,0] = 0; Mit Werkzeugverwaltung: Beim Löschen der Werkzeuge müssen auch die Einträge der Platzdaten korri- $TC_TP1[0,0]; giert werden.  Siemens AG 2002 All Rights Reserved 5-416 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 417: Reihenfolge Der Datendefinition

    Vorgang in die Steuerung geladen werden, und während der Verarbeitung die strukturbestimmenden Definitionen nicht mehr geändert werden dürfen (das sind z.B. Magazindimension, Magazinplatztyp, Duplo-Nr., Werkzeug-Name, ...). Das sind nicht: Schneidendaten, Magazinplatz-, Werkzeug-Zustand, ...  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-417...
  • Seite 418: Daten Laden

    (siehe MD zur Anwahl von Werkzeugen über das Programmende hinaus) sichergestellt werden, daß nach Beenden des Teileprogramms kein Werk- zeug mehr angewählt ist.  Siemens AG 2002 All Rights Reserved 5-418 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 419 D.h. der Platz ”x” wird beim Werkzeugsuchen nicht mehr ”gesehen”. $TC_MLSR[0,0]= 0; Lösche alle definierten Zuordnungen von Zwi- schenspeichern der TO-Einheit zu Spindeln Setzen der Magazinbau- $TC_MAMPx = Wert; steindaten  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-419...
  • Seite 420: Programmierung Der Werkzeuganwahl

    Am Ende eines Werkzeugwechsels gibt es folgende Anwahlmöglichkeiten für die Werkzeugschneide 1. Die Korrekturnummer D wird programmiert. 2. Die Korrekturnummer D wird nicht programmiert und durch MD20270 CUT-  Siemens AG 2002 All Rights Reserved 5-420 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 421 T1 = x; Anwahl eines Werkzeugs für eine Nebenspindel M2 = 06 Werkzeugwechsel Alternativ könnte auch M06 angegeben werden Schneidenanwahl eines Werkzeugs mit dem Bezeichner ”BOHRER”  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-421...
  • Seite 422: Werkzeugübernahme Aus Programmtest

    Über die Systemvariable $P_ISTEST kann aus dem Teileprogramm geprüft wer- den, ob ein Programmtest aktiv ist. Die Systemvariable liefert bei aktivem Pro- grammtest den Wert TRUE.  Siemens AG 2002 All Rights Reserved 5-422 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 423: Programmierung T=Platznummer

    Platznummer auf das Magazin, das als erstes in der Abstandstabelle defi- niert ist. Liegen die Werkzeuge der WZ-Gruppe in verschiedenen Magazinen des Werk-  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-423...
  • Seite 424: Mehrere Revolver Mit "T=Platznummer" Aufrufen

    S NC-Adresse T kann mit Adreßerweiterung T1= ... programmiert werden. S WZV interpretiert dies dann als Spindel-Nummer bzw. als Werkzeughalternum- mer. S T ohne Adreßerweiterung bezieht sich dann auf die Hauptspindel.  Siemens AG 2002 All Rights Reserved 5-424 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 425 Aufruf mit T-Nr. z.B. T1,T2,T3,..Werkzeug löschen $TC_TP1[T_NR,0]=0 Werkzeug mit T_NR wird gelöschtWerk- zeug ”BOHRER”, oder DUPLO_NR wird gelöscht DELT ( ”BOHRER”, DUPLO_NR) $TC_TP1[GETT(”BOHRER”),0]=0 oder alternativ: DELT(”BOHRER”)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-425...
  • Seite 426: Übersicht Der Übrigen Btss-Bausteine Der Wzv

    WZV T-Nummer toolNo[ ] WORD Werkzeug-Bezeichner toolIdent[ ] String Duplo-Nummer nrDuplo[ ] WORD Anzahl Schneiden numCuttEdges[ ] WORD aktuelles Magazin toolInMag[ ] WORD  Siemens AG 2002 All Rights Reserved 5-426 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 427: Parametrierung, Rückgabeparameter Tmgett, Tsearc

    BTSS-Bausteins TO dex von Bau- stein TO Vergleichswert für PI TSEARCH von Varia- parDataTO Parameterin- REAL blen des BTSS-Bausteins TO dex von Bau- stein TO  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-427...
  • Seite 428 WORD stein D-Nummern Dno[...] WORD interne T-Nummer toolNo[...] WORD Schneidennummer cuttEdgeNo[...] WORD Werkzeugbezeichner toolIdent[...] STRING Duplo-Nummer duploNo[...] WORD Magazin toolInMag[...] WORD Platz toolInPlace[...] WORD  Siemens AG 2002 All Rights Reserved 5-428 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 429: Pi-Dienste Und Sprachbefehle Für Wzv

    Rücksetzen des Aktiv-Status SW 5 TMGETT (nicht in Best. T-Nummer z. vorgeg. GETT(”WZ”, Duplo) PLC verfügbar) WZ-Bezeichner m. Duplonr. Lesen der vorgewählten GETSELT(SpinNo) T-Nummer  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-429...
  • Seite 430 Prüfung der eindeutigen D-Nr. im CHKDM(m) SW 5 PLC verfügbar) Magazin; m=Magazin Wert des MD Werkzeug-Halternr. setzen SETMTH(h) manipulierbar (h=Halternr.) Masterspindel setzen SETMS(s) (s=Spindelnr.)  Siemens AG 2002 All Rights Reserved 5-430 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 431 Quittierstatus von PLC FC 8 $AC_TC_STATUS SW 5 Toolholder oder Spindelnummer $AC_TC_THNO SW 5 Neues Werkzeug von Magazin $AC_TC_MFN SW 5 Neues Werkzeug von Platz $AC_TC_LFN SW 5  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-431...
  • Seite 432 Werkzeug-Halternummern n der zugeordneten Zwischenspeicher m-te Zwischenspeichernummer der n-ten $P_MAGREL[n,m] SW 6 Spindelnummer, Werkzeug-Halternummer Anzahl der Spindelplätze, Werkzeug- $P_MAGNS SW 6 Halterplätze im Zwischenspeichermagazin  Siemens AG 2002 All Rights Reserved 5-432 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 433 SW 6 Es wird eine Untermenge der Werkzeug $P_USEKT, SW 6 der Werkzeuggruppe benannt, die einem $TC_TP11 anschließenden Werkzeugwechsel zugänglich ist. Erläuterungen siehe Kapitel 3.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 5-433...
  • Seite 434: Platz Für Notizen

    Programmierung 11.02 5.12 Übersicht der übrigen BTSS-Bausteine der WZV Platz für Notizen  Siemens AG 2002 All Rights Reserved 5-434 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 435: Datensicherung

    Datensicherung wiederholen”. Die Daten werden korrekt gesichert, es ist nur unbedingt darauf zu achten, daß diese Sicherung ausschließlich an dieser Maschine benutzt wird, da die momentanen Zustände abgespeichert wurden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 6-435...
  • Seite 436 Schleifen (nur existent für Werkzeuge vom Typ ’Schleifwerkzeug’ ohne/mit WZV) $TC_TPG9[ i ] $TC_TP1[ i+1 ] Werkzeugdaten $TC_TP11[ i+1 ] $TC_TPG1[ i+1 ] Schleifen $TC_TPG9[ i+1 ]  Siemens AG 2002 All Rights Reserved 6-436 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 437 $TC_MPP6[ i, j +1 ] $TC_MPP6[ i, j +J ] $TC_MPP6[ i+1, j ] $TC_MPP6[ i+1, j +1 ] $TC_MPP6[ i+1 j +J ] $TC_MPP6[ i+I, j ]  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 6-437...
  • Seite 438 WZV-Funktionsausprägung auf NCK erzeugt wurden, auf anderen SINUMERIK 840D Steurungen eingespielt werden, die eine davon abweichende WZV-Funkti- onsausprägung haben. Die erlaubten Daten werden dann ”ausgefiltert”.  Siemens AG 2002 All Rights Reserved 6-438 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 439: Sichern Der Plc-Daten

    Werkzeug im Zwischenspeicher den (Eigentümer-)Platz im Magazin bekannt zu machen. Damit wird es möglich, festplatzcodierte Werkzeuge gezielt auf ihren Platz im Magazin zurückzuwechseln.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 6-439...
  • Seite 440 = Platznummer Zugriff Lesen im Tei- Schreiben im Lesen in Syn- Schreiben in leprogramm Teileprogramm chronaktion Synchronakt. – – Impliziter – – – Vorlaufstopp  Siemens AG 2002 All Rights Reserved 6-440 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 441: M06- Und T-Befehl

    Bei aktiver Werkzeugverwaltung werden die T-Nummer und der M06-Befehl nicht als Hilfsfunktionen an die PLC übergeben, sondern in die Werkzeugverwaltungs- Nahtstelle DB71 bis DB73 in der PLC.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 7-441...
  • Seite 442 Randbedingungen 11.02 Platz für Notizen  Siemens AG 2002 All Rights Reserved 7-442 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 443: Anzeigemaschinendaten Bei Hmi

    Anzeige der WZ-Liste (waagrecht) 9252 SKTOOLLOAD Zugriffsrecht für Beladen 9253 SKTOOLUNLOAD Zugriffsrecht für Entladen 9254 TOOL_MOVE Zugriffsrecht für Umladen 9255 SKMGLREPR1 Anzeige der 1. Magazinliste (waagrecht)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-443...
  • Seite 444 Anzeige-MD für werkstattgerechte Oberfläche (ShopMill) MD-Bezeichner Kommentar Standard 9410 LOAD_PLACE Nummer Beladeplatz (HMI Embedded, OP 030) 9411 NUM_MAG Nummer Arbeitsmagazin (HMI Embedded, OP 030)  Siemens AG 2002 All Rights Reserved 8-444 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 445 9652 CMM_TOOL_LIFE_CONTROL Werkzeugüberwachung 9663 CMM_TOOL_DISPLAY_IN_DIAM Anzeige Radius/Durch- messer für WZe 9672 CMM_FIXED_TOOL_PLACE Feste Platzcodierung 9673 CMM_TOOL_LOAD_STATION Nummer der Beladestation 9674 CMM_ENABLE_TOOL_MAGAZINE Anzeigen der Magazinliste  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-445...
  • Seite 446: Speichereinstellungen Für Die Wzv

    MM_TOOL_MANAGEMENT_MASK = 3 (Bit 0 + 1=1) bedeutet WZV und WZ-Überwa- chungsdaten sind bereitgestellt MM_TOOL_MANAGEMENT_MASK = 1 bedeutet WZV ohne WZ-Überwachungs- funktionsdaten Sonderfälle, Fehler,...  Siemens AG 2002 All Rights Reserved 8-446 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 447: Nc-Spezifische Maschinendaten

    Es wird gepufferter Speicher für die Anzahl der Werkzeuge reserviert. Sonderfälle, Fehler,...: korrespondierend mit... MD 18100: MM_NUM_CUTTING_EDGES_IN_TOA Weiterführende Literatur: Funktionsbeschreibung: Speicherkonfiguration (S7), Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-447...
  • Seite 448 Wert = 0: DieWZ-Verwaltung kann nicht aktiv werden, weil keine Daten angelegt werden können. Sonderfälle, Fehler,...: korrespondierend mit... Weiterführende Literatur: Funktionsbeschreibung: Speicherkonfiguration (S7)  Siemens AG 2002 All Rights Reserved 8-448 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 449 Verfügung stehen. Mit diesem Maschinendatum erhöht sich der Bedarf an gepuffertem Speicher um sizeof(int)∗max. Anzahl Magazine. Sonderfälle, Fehler,...: korrespondierend mit... MD 18084: MM_NUM_MAGAZINE Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-449...
  • Seite 450 Mit diesem MD erhöht sich der Bedarf an gepuffertem Speicher um sizeof(int) ∗ max. An- zahl Magazinplätze. Sonderfälle, Fehler,...: korrespondierend mit... MD 18086: MM_NUM_MAGAZINE_LOCATION Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved 8-450 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 451 Mit diesem MD erhöht sich der Bedarf an gepuffertem Speicher um sizeof(double) ∗ max. Anzahl Werkzeuge. Sonderfälle, Fehler,...: korrespondierend mit... MD 18082: MM_NUM_TOOL Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-451...
  • Seite 452 Mit diesem MD erhöht sich der Bedarf an gepuffertem Speicher um sizeof(double) ∗ max. Anzahl Schneiden. Sonderfälle, Fehler,...: korrespondierend mit... MD 18100: MM_NUM_CUTTING_EDGES_IN_TOA Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved 8-452 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 453 Anwender oder Compilezyklus zur Verfügung stehen. Mit diesem MD erhöht sich der Bedarf an gepuffertem Speicher um sizeof(int) ∗ max. An- zahl Schneiden. Sonderfälle, Fehler,...: korrespondierend mit... Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-453...
  • Seite 454 MM_NUM_CUTTING_EDGES_IN_T OA = 20 Siehe auch MM_NUM_TOOL Sonderfälle, Fehler,...: Die gepufferten Daten gehen mit Änderung des Maschinendatums verloren! korrespondierend mit... Weiterführende Literatur: Funktionsbeschreibung: Speicherkonfiguration (S7)  Siemens AG 2002 All Rights Reserved 8-454 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 455 Ein zusätzlicher Schritt nach der Definition der Daten ordnet die Adapter den Magazinplätze zu. korrespondierend mit... MD 18080: MM_TOOL_MANAGEMENT_MASK MD 20310: TOOL_MANAGEMENT_MASK MD 18084: MM_NUM_MAGAZINE MD 18086: MM_NUM_MAGAZINE_LOCATION Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-455...
  • Seite 456 Daten definiert werden. Es wird gepufferter Speicher reserviert. korrespondierend mit... MD 18100: MM_NUM_CUTTING_EDGE_IN_TOA MD 18110: MM_MAX_SUMCORR_PER_CUTTEDGE Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved 8-456 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 457 MD 18100: MM_NUM_CUTTING_EDGES_IN_TOA MD 18108: MM_NUM_SUMCORR MD 18110: MM_MAX_SUMCORR_PER_CUTTEDGE MD 18080: MM_TOOL_MANAGEMENT_MASK MD 20310: MC_TOOL_MANAGEMENT_MASK MD 18086: MM_NUM_MAGAZINE_LOCATION MD 18104: MM_NUM_TOOL_ADAPTER Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-457...
  • Seite 458 Abhängigkeit vom MD $MC_START_MODE_MASK. Dieses Datum ist nur gültig mit aktiver Werkzeugverwaltung (WZMG) und/oder aktiver Werkzeug-Überwachungsfunktion. korrespondierend mit... MD 20110: RESET_MODE_MASK MD 20112: START_MODE_MASK Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved 8-458 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 459 2. Aufruf zu kontrollieren, ob sich das Werkzeug auf dem richtigen Wechselplatz befindet. ( z.B. vor Wechselstation ) Bit 11=0 Der Vorbereitungsbefehl kann für ein Werkzeug nur einmal ausgegeben werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-459...
  • Seite 460 Hauptlauf bei der Korrekturanwahl nötig. Die Folge ist eine we- sentlich schnellere Satzbearbeitung, die vor allem z.B. Shop–Shop An- wendungen (zeitintensive Rechenzyklen) zugute kommt.  Siemens AG 2002 All Rights Reserved 8-460 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 461 Kanalspezifische Aktivierung der Werkzeugverwaltungsfunktionen korrespondierend mit... MD 18080: MM_TOOL_MANAGEMENT_MASK MD 20320: TOOL_TIME_MONITOR_MASK MD 20122: MC_TOOL_RESET_NAME MD 20110: MC_RESET_MODE_MASK MD 20124: MC_TOOL_MANAGEMENT_TOOLHOLDER MD 22560: TOOL_CHANGE_M_CODE Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-461...
  • Seite 462 MD 20150: GCODE_RESET_VALUES MD 20152: GCODE_RESET_MODE MD 20140: TRAFO_RESET_VALUE MD 20112: START_MODE_MASK MD 20121: TOOL_PRESEL_RESET_V ALUE MD 20118: GEOAX_CHANGE_RESET Weiterführende Literatur: Funktionsbeschreibung: Koordinatensysteme (K2)  Siemens AG 2002 All Rights Reserved 8-462 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 463 Abhängigkeit vom MD 20110 und bei Teileprogrammstart in Abhängigkeit vom MD 20112 die Werkzeuglängenkorrektur angewählt wird. korrespondierend mit... MD 20110 und 20112 Weiterführende Literatur: Funktionsbeschreibung: Koordinatensysteme (K2)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-463...
  • Seite 464 MD 20112 START_MODE_MASK die Werkzeuglängenkorrektur ange- wählt wird. korrespondierend mit... MD 20110: RESET_MODE_MASK, MD 20112: START_MODE_MASK MD 20124: TOOL_MANAGEMENT_TOOLHOLDER MD 20130: CUTTING_EDGE_RESET_VALUE Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved 8-464 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 465 Abhängigkeit von Maschinendatum $MC_RESET_MODE_MASK und bei Teileprogrammstart in Abhängigkeit vom Maschinendatum $MC_START_MODE_MASK die Werkzeuglängenkorrektur angewählt wird. korrespondierend mit... MD 20110: RESET_MODE_MASK MD 20112: START_MODE_MASK Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-465...
  • Seite 466 Werkzeugs – in der Regel das WZ auf der Spindel – wirksam korrespondierend mit... MD 20110: RESET_MODE_MASK MD 20112: START_MODE_MASK Weiterführende Literatur: Funktionsbeschreibung: Koordinatensysteme (K2)  Siemens AG 2002 All Rights Reserved 8-466 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 467 Als Vorbesetzungswert muß der in coenum.hh definierte Index der G-Codes in den jeweili- gen Gruppen angegeben werden. korrespondierend mit... MD 20110: RESET_MODE_MASK MD 20112: START_MODE_MASK Weiterführende Literatur: (K1, G2)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-467...
  • Seite 468 Keine Summenkorrektur aktiv bei D-Programmierung = –1 Die Summenkorrekturnummer zum vorher progrramierten D wird verwendet. korrespondierend mit... MD 20270: CUTTING_EDGE_DEFAULT Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved 8-468 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 469 Wird mit M kein D im Satz programmiert, so wird die WZ–Korrektur wirksam, die durch $MC_CUTTING_EDGE_DEF AULT vorgegeben ist. korrespondierend mit... MD 22560: TOOL_CHANGE_M_CODE Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-469...
  • Seite 470 Verhalten bei Fehlern im Werkzeugwechsel Standardvorbesetzung: 0x0 min. Eingabegrenze: 0 max. Eingabegrenze: 0x1F Änderung gültig nach: POWER ON Schutzstufe: 2/7 Einheit: – Datentype: DWORD gültig ab SW-Stand: 5.1  Siemens AG 2002 All Rights Reserved 8-470 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 471 Ein T0 wird bei gesperrtem Werkzeug in Spindel bei NC-Start automatisch generiert 1 / 1: keine Aussage Bit 5 reserviert Bit 6=0 korrespondierend mit... Weiterführende Literatur: Funktionsbeschreibung: Werkzeugkorrektur (W1)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-471...
  • Seite 472 NCK erkennt diesen Konfliktfall bei Power On, bei Warmstart und reagiert darauf mit dem selbständigen Ändern des (falschen) Wertes auf den voreingestellten Wert des MD. korrespondierend mit... Weiterführende Literatur: Funktionsbeschreibung: Speicherkonfiguration (S7)  Siemens AG 2002 All Rights Reserved 8-472 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 473: Maschinendaten Für Funktionsersetzung

    Wird die M-Funktion im Unterprogramm nochmals programmiert, findet keine Ersetzung durch einen Unterprogrammaufruf mehr statt. $MN_M_NO_FCT_CYCLE wirkt sowohl im Siemens-Mode G290, als auch im externen Sprach-Mode G291. M-Funktionen mit fester Bedeutung dürfen nicht mit einem Unterprogrammaufruf überlagert werden.
  • Seite 474 M-Funktion aus dem Maschinendatum $MN_M_NO_FCT_CYCLE programmiert wurde. Ist die M-Funktion in einem Bewegungssatz programmiert, so wird der Zyklus nach der Bewegung ausgeführt. $MN_M_NO_FCT_CYCLE wirkt sowohl im Siemens-Mode G290, als auch im externe Sprach-Mode G291. Ist im Aufrufsatz eine T-Nummer programmiert, so kann die programmierte T-Nummer im Zyklus unter der Variablen $P_TOOL abgefragt werden.
  • Seite 475 WZ–Parameter $TC_TP11 bleibt unverändert “H8” WZ–Parameter $TC_TP11 wird auf den Wert 0 gesetzt. D.H. die Zuordnung zur WZ–Untergruppe wird aufgelöst korrespondierend mit... Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-475...
  • Seite 476 TMMG: Defaultwert von Platztyp ($TC_TP7)=1 und damit verbunden Defaultwert von Maga- zinplatztyp (TC_MPP2)=1. Damit können alle Magazin- plätze alle WZe aufnehmen. korrespondierend mit... Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved 8-476 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 477 Werteänderungen, die durch interne Vorgänge in der NC bewirkt werden, als auch auf Werteänderungen, die durch Schreiben der entsprechenden System- variablen verursacht werden. korrespondierend mit... Weiterführende Literatur:  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 8-477...
  • Seite 478: Maschinendaten Der Siemens-Anwenderdaten

    11.02 8.1 Maschinendaten 8.1.6 Maschinendaten der Siemens-Anwenderdaten Im folgenden werden die Nummern der Siemens-Maschinendaten aufgelistet. Diese Daten werden von Siemens festgelegt und sollen vom Anwender nicht ver- wendet werden. Daher wird auf eine nähere Beschreibung verzichtet. 18200 18201 18202 18203...
  • Seite 479: Signalbeschreibung Plc Nahtstelle

    (HMI Avanced) oder die Belegung des DB 4 im PLC-Programm zu ändern und 2. die Datenbausteine DB 71 bis DB 74 zu löschen und ein Neustart der PLC aus- zulösen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-479...
  • Seite 480: Nahtstelle Für Magazin Be-/Entladen

    Adresse für Magazin-Nr. Ziel der 2. Beladestelle ist DBW 58. Die Beladestelle 1 ist vorgesehen für das Be-/Entladen in alle Spindeln. Dies muß bei der Beladeschnittstellen-Zuordnung beachtet werden (gilt bei HMI Embedded;  Siemens AG 2002 All Rights Reserved 9-480 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 481: Aktiv-Status Der Schnittstelle

    DBW (n+20) und DBW (n+22). Die Nummer der Entladestelle steht im DBW (n+18). korrespondierend mit... DB71 DBW(n+16) und (n+18) bzw (n+20) und (n+22) weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-481...
  • Seite 482 DB71. zugeordneter Kanal DBB(n+2) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung Nummer des Kanals, für den die aktive Schnittstelle gilt korrespondierend mit...  Siemens AG 2002 All Rights Reserved 9-482 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 483: Kennung Für Be-/Entladestelle (Fester Wert 9999)

    Magazin aus dem Enladen werden soll Umsetzen: Magazin aus dem das WZ kommt Positionieren: Magazin, das positioniert werden soll korrespondierend mit... DBW(n + 22)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-483...
  • Seite 484 Nur bei Schnittstelle 1 von Bedeutung. Wenn hier andere Werte als 0 eingetragen sind, dann steht in den Daten das Magazins bzw. der Platz zu dem positioniert werden solll (Sprachbefehl POSM). korrespondierend mit... DBW(n+24)  Siemens AG 2002 All Rights Reserved 9-484 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 485: Nahtstelle Für Spindel Als Wechselstelle

    DBW n + 42 Wenn DBX (n+0.4) = 1, dann ist hier Zwischenspeicherplatz des AltWZs eingetragen DBW n + 44 Ursprungs–Magazin des neuen Werkzeugs (ab SW 6.4)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-485...
  • Seite 486 Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Signalzustand 1 Das neue Werkzeug ist festplatzcodiert Signalzustand 0 korrespondierend mit... Position der beteiligten Werkzeuge weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-486 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 487 Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Signalzustand 1 Die Zwischenspeichernummer des auszuwechselnden Werkzeugs steht in DB72.DBW (n+42) Signalzustand 0 korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-487...
  • Seite 488 Kanal DBB(n+2) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung Nummer des Kanals, für den die aktive Schnittstelle gilt korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-488 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 489 Signal(e) gültig ab SW-Stand: Bedeutung Soll über das Teileprogramm ein Wert zur PLC übergeben werden, kann dies durch Programmierung von $P_VDITCP[2]=(Wert); erfol- gen. korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-489...
  • Seite 490: Platz Im Zwischenspeichermagazin (Spindel)

    DBW(n+22) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung Platz-Nr. des Magazins, aus dem das neue Spindelwerkzeug kommt korrespondierend mit... DBW(n+20) weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-490 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 491: Werkzeug Neu: Platztyp

    Werkzeug neu: Größe rechts DBW(n+32) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung Angabe der Werkzeuggröße rechts in Halbplätzen für das neue Spin- delwerkzeug.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-491...
  • Seite 492: Werkzeug Neu: Größe Oben

    Werkzeug gesperrt Bit 3: Werkzeug vermessen Bit 4: Vorwarngrenze erreicht Bit 6: Werkzeug ist festplatzcodiert Bit 7: Werkzeug war im Einsatz korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-492 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 493: Werkzeug Neu: Interne T-Nr. Des Nck

    Signal(e) gültig ab SW-Stand: weiterführende Literatur DB72. Ursprungsplatz des neuen Werkzeugs (ab SW 6.4) DBW(n+46) Flankenauswertung Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-493...
  • Seite 494: Nahtstelle Für Revolver Als Wechselstelle

    DBW n + Werkzeug neu: Größe links (Int) DBW n + Werkzeug neu: Größe rechts (Int) Werkzeug neu: Größe oben (Int) Werkzeug neu: Größe unten (Int)  Siemens AG 2002 All Rights Reserved 9-494 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 495 DB73. Kommando-Code: Wechselpflicht DBX(n+0).0 Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Signalzustand 1 Signalzustand 0 korrespondierend mit.. Positon der beteiligten Werkzeuge weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-495...
  • Seite 496 System zurückgesetzt. Sie sind nur aktuell, wenn das entsprechende Schnitt- stellenbit im DBB0 auf “1” steht. Der Anwender kann die Bits bei Bedarf aber zu- rücksetzen.  Siemens AG 2002 All Rights Reserved 9-496 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 497 DB73. reserviert DBW(n+16) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung DB73. reserviert DBW(n+18) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-497...
  • Seite 498 Literatur DB73. Werkzeug neu: Platztyp DBW(n+28) Bedeutung Hier wird der Platztyp des neuen Werkzeuges eingetragen. korrespondierend mit... Werkzeuggröße: links, rechts, oben, unten weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-498 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 499 DBW(n+36) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: Bedeutung Angabe der Werkzeuggröße unten in Halbplätzen für das neue Werkzeug. korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-499...
  • Seite 500 Literatur DB73. Ursprungsplatz des neuen Werkzeugs in diesem DBW(n+42) Revolvermagazin (ab SW 6.4) Flankenauswertung bedingt Signal(e) aktualisiert: Signal(e) gültig ab SW-Stand: weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-500 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 501: Nahtstelle Nc-Kanäle

    Anwender gestartet und gestoppt werden. Die Wirksamkeit dieser Steuerung wird über DBX 1.3 das MD 20310 Bit 17 eingestellt. DB21. Schaltet die Stückzahlüberwachung ein / aus DBX 29.5  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-501...
  • Seite 502: Änderungssignale Der Wzv-Funktionen

    Änderungssignal zu Beginn eines OB1-Zy- klus auf die Nahtstelle ausgegeben. Dabei zeigt das Änderungssignal an, daß der entsprechende Wert gültig ist. korrespondierend mit... weiterführende Literatur  Siemens AG 2002 All Rights Reserved 9-502 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 503: Nahtstelle Magazinkonfiguration

    DBW 65 (70, 75, ...) Magazin-Nummer DBB 67 (...) Magazinart BYTE DBW 68 (...) Anzahl Plätze > Wiederholschleife Ende Adresse = Anzahl Spindeln BYTE (Inhalt DBB64*5) + 65  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 9-503...
  • Seite 504 Signalbeschreibung PLC Nahtstelle 11.02 9.5 Nahtstelle Magazinkonfiguration Platz für Notizen  Siemens AG 2002 All Rights Reserved 9-504 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 505 6453 Keine Bezeihung zwischen Werkzeughalternummer/Spindelnummer zum Zwi- schenspeichermagazin definiert. 6454 Weder Spindel noch Zwischenspeicher verfügen über eine Distanzbeziehung. 16924 Veränderung der Werkzeugdaten beim Programmtest  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-505...
  • Seite 506 Wechseln mit M06 in Maschinendaten einstellen 410151 Magazindaten für Werkzeugverwaltung fehlen in PLC Mit dem Maschinendatum MD 11410 SUPPRESS_ALARM_MASK kann bitweise festgelegt werden, welche Alarme unterdrückt werden sollen.  Siemens AG 2002 All Rights Reserved 10-506 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 507: Alarmbeschreibung

    Nahtstellensignale werden gesetzt NC-Startsperre NC-Stop bei Alarm Abhilfe – Prüfen, ob die Magazindaten korrekt definiert sind Programm- Mit RESET-Taste Alarm löschen, Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-507...
  • Seite 508 – Prüfen, ob die Werkzeugdaten korrekt definiert sind – Prüfen, ob zum genannten Werkzeug ein einsetzbares Ersatzwerkzeug existiert Programm- Mit RESET-Taste Alarm löschen, Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved 10-508 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 509 Nahtstellensignale werden gesetzt NC-Startsperre NC-Stop bei Alarm Abhilfe Autorisiertes Personal / Service benachrichtigen Fehlerhafte PLC-Kommunikation: PLC-Programm korrigieren Programm- Mit RESET-Taste Alarm löschen, Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-509...
  • Seite 510 – Prüfen, ob die Magazindaten korrekt definiert sind (speziell der Platztyp) – Prüfen, ob die Werkzeugdaten korrekt definiert sind (speziell der Platztyp) Programm- Mit RESET-Taste Alarm löschen, Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved 10-510 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 511 Nahtstellensignale werden gesetzt Abhilfe Dient nur der Information. Anwender entscheidet, was zu tun ist. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-511...
  • Seite 512 Werkzeug mit dem Typ ”A” auf einen freien Platz mit dem Typ ”B” gesetzt werden kann. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved 10-512 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 513 Alarmanzeige Nahtstellensignale werden gesetzt NC-Startsperre Abhilfe – Prüfen, ob die Magazindaten korrekt definiert sind. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-513...
  • Seite 514 Werkzeug mit dem Typ ”A” auf eien freien Platz mit dem Typ ”B” gesetzt werden kann. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved 10-514 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 515 Speicher für Werkzeugschneiden über das Masschinendatum $MM_NUM_CUTTING_EDGES_IN_TOA eingestellt werden (nur möglich für Zugriffsberechtigte). Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-515...
  • Seite 516 Nahtstellensignale werden gesetzt Abhilfe – Andere Funktion wählen, andere Spindel wählen, Werkzeug auf Spindel bringen. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved 10-516 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 517 – Vergewissern, wie die NC-Steuerung konfiguriert sein soll (Bit 16 und Nit 22 in TOOL_MANAGEMENT_MASK) – Teileprogramm auf dazu passender NC-Stuerung laufen lassen oder Teilepro- gramm ändern. Programm- CANCELCLEAR fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-517...
  • Seite 518 Die Werkzeughalternummer/Spindelnummer ist nicht definiert. Reaktion Alarmanzeige Nahtstellensignale werden gesetzt Abhilfe Prüfen, ob WZ-Halternr./Spindelnr. und die Magazindaten korrekt definiert sind. (Siehe $TC_MPP1, $TC_MPP5 Programm- fortsetzung  Siemens AG 2002 All Rights Reserved 10-518 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 519 Nahtstellensignale werden gesetzt Abhilfe Prüfen, ob die Magazindaten ($TC_MDP”) korrekt definiert sind. Prüfen, ob der verursachende Programmbefehl (z.B. TCI) korrekt parametriert ist. Programm- fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-519...
  • Seite 520 D-Nummer (Schneidennummer) $P_TOOLL[n] aktive Werkzeuglänge (n: 1 – 3) $P_TOOLR aktiver Werkzeugradius auf die aktuellen Werkzeugkorrekturdaten zuzugreifen, obwohl zuvor kein Werkzeug angewählt wurde.  Siemens AG 2002 All Rights Reserved 10-520 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 521 Die Abmessungen der Werkzeugschneide müssen vorab entweder über die Bedientafeleingabe oder über die V.24-Schnittstelle eingegeben worden sein. Programm- Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-521...
  • Seite 522 Zugriff auf Summenkorrekturspeicher mittels $TC_SCP, $TC_ECP, Summen- korrekturanwahl DLx bzw. Werkzeuganwahl Ty bzw. Korrekturanwahl Dz über- prüfen. Programm- Mit NC-START Alarm löschen und Bearbeitung fortsetzen. fortsetzung  Siemens AG 2002 All Rights Reserved 10-522 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 523 Der Alarm ist ein Hinweisalarm. Er kann durch Setzen des MD 11410 SUP- PRESS_ALARM_MASK Bit 4 unterbunden werden. Programm- Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung not- fortsetzung wendig.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-523...
  • Seite 524 Durch die Namensvergabe für das Werkzeug findet eine neue Zuordnung bzw. Umordnung des Werkzeugs in eine Werkzeuggruppe statt, die bereits die maxi- male an dieser Maschine erlaubte Anzahl Ersatzwerkzeuge hat.  Siemens AG 2002 All Rights Reserved 10-524 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 525 – Es wurde versucht, auf eine nicht definiertes Werkzeug zuzugreifen – Das spezifizierte Werkzeug läßt keinen Zugriff zu – Ein Werkzeug mit den gewünschten Eigenschaften ist nicht verfügbar  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-525...
  • Seite 526 Scheitert der Löschversuch eines Werkzeugadapters, muß er zuvor daten- mäßig vom Magazinplatz bzw. den Magazinplätzen gelöst werden. Programm- Mit NC-START Alarm löschen und Bearbeitung fortsetzen. fortsetzung  Siemens AG 2002 All Rights Reserved 10-526 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 527 Mit Handwerkzeugen kann nur effizient gearbeitet werden, wenn dies über das PLC-Programm ensprechend unterstützt wird. Programm- Alarmanzeige verschwindet mit Alarmursache. Keine weitere Bedienung not- fortsetzung wendig.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-527...
  • Seite 528 Werkzeug definiert worden ist. Reaktion Alarmanzeige Nahtstellensignale werden gesetzt Interpreterstop NC-Startsperre Abhilfe – NC-Programm korrigieren Programm- Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved 10-528 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 529 Definition führen würde. Reaktion Alarmanzeige Nahtstellensignale werden gesetzt Interpreterstop NC-Startsperre Abhilfe – NC-Programm korrigieren Programm- Mit RESET-Taste Alarm löschen. Teileprogramm neu starten. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-529...
  • Seite 530 Adapter nicht durch eine Schreiboperation auf einen noch nicht definierten Adapter erzeugt werden. Mit diesem Wert des Maschinendatums können nur Adapterdaten beschrieben werden, die bereits (automatisch) Magazinplätzen zugeordnet wurden.  Siemens AG 2002 All Rights Reserved 10-530 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 531 ”reset” ist (dann gibt es nichts abzubrechen). Reaktion Alarmanzeige Nahtstellensignale werden gesetzt Abhilfe Dient nur der Information Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-531...
  • Seite 532 Der Alarm 22067 wird in einer Situation erzeugt, zu der es nicht mehr möglich ist, korrigierend einzugreifen Reaktion NC-Startsperrre Alarmanzeige Nahtstellensignale werden gesetzt NC-Stop bei Alarm  Siemens AG 2002 All Rights Reserved 10-532 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 533 Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung Alarm-Nr. 22069 Kanal %1 Satz %2 Werkzeugverwaltung: Kein einsatzbereites Werkzeug in Werkzeuggruppe %3, Programm %4  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-533...
  • Seite 534 Bei Werkzeugen mit Festplatzcodierung ist der Verlust der Informationen über ihren Platz im Magazin gleichbedeutend mit einer allgemeinen Leerplatzsuche beim folgenden Rückwechsel in das Maggazin. Reaktion Nahtstellensignale werden gesetzt. Alarmanzeige.  Siemens AG 2002 All Rights Reserved 10-534 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 535 Sicherstellen, daß sich vor der Datensicherung keine Werkzeuge im Zwischen- speichermagazin befinden. Datensicherung nach Entfernen der Werkzeuge aus dem Zwischenspeichermagazin wiederholen. Programm- Mit Löschtaste Alarm löschen. Keine weitere Bedienung notwendig. fortsetzung  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 10-535...
  • Seite 536 Über HMI Advanced ist bei der Inbetriebnahme der Werkzeugverwaltung der Softkey PLC Daten erzeugen zu betätigen. Daten im Datenbaustein DB4 ab DBB64 sind bei HMI Embedded einzustellen.  Siemens AG 2002 All Rights Reserved 10-536 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 537: Plc-Beispielprogramme

    Im einzelnen müssen in der Sprungleiste für jede Anwenderschnittstelle folgende Variablen versorgt werden: – TaskIdent – TaskIdentNo – NewToolMag – NewToolLoc – OldToolMag – OldToolLoc – Status  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-537...
  • Seite 538: Fb 90: Quit_Wzv Quittierungen An Wzv

    Die Bytes 47 – 64 sind interne Variablen des FB QUIT_WZV die bei der Inbetrieb- nahme eventuell zur Unterstützung ausgelesen werden können. Die Variablen ASS_alt, ASS_Aenderung und ASS_aktiv haben dieselbe Belegung wie ASS_neu (DBB 0 – DBB 3).  Siemens AG 2002 All Rights Reserved 11-538 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 539 DWI 32 NewToolLoc_Wechsel_S1 OldToolMag_Wechsel_S1 DWI 34 OldToolMag_Wechsel_S1 DWI 36 OldToolLoc_Wechsel_S1 DWI 38 NewToolMag_Wechsel_S2 DWI 40 DWI 42 NewToolLoc_Wechsel_S2 DWI 44 OldToolMag_Wechsel_S2 OldToolLoc_Wechsel_S2 DWI 46  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-539...
  • Seite 540 11.1 FB 90: QUIT_WZV Quittierungen an WZV Anwenderschnittstelle Instanz ASS_alt DID 48 DID 52 ASS_Aenderung ASS_aktiv DID 56 DIB 60 Ready Start – DIB 61  Siemens AG 2002 All Rights Reserved 11-540 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 541 // Start und Ready FC 8 Ab der Version 2.0 des FB90 werden die Variable im FB90 bei Neustart gelöscht. Der Anweisungsteil kann im OB100 entfallen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-541...
  • Seite 542: Beispielprogramme

    Der FB QUIT_WZV ist als FB 90 in QIUT_1.awl für folgende Magazikonfiguration programmiert: Magazin-Nr.c Platz-Nr. Bedeutung 9999 Beladestelle Spindel 9999 Beladestelle Magazin 9998 Spindel Magazinplatz 1 Magazinplatz 2 Magazinplatz .  Siemens AG 2002 All Rights Reserved 11-542 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 543 Status-Änderung Magazin → Spindel Werkzeugwechsel Abbruch/Reset Wechsel – Quittung Umladen (von HMI) Asynchrones umspeichern Spindel → Magazin Asynchrones umspeichern Magazin → Spindel – – Istpositionsänderung Magazinplatz Wechselstelle –  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-543...
  • Seite 544: Kettenmagazin Mit Doppelgreifer Und Einer Spindel

    Magazin-Nr. Platz-Nr. Bedeutung 9999 Beladestelle Spindel 9999 Beladestelle Magazin 9998 Spindel 9998 Doppelgreifer, Greifer 1 9998 Doppelgreifer, Greifer 2 Magazinplatz 1 Magazinplatz 2  Siemens AG 2002 All Rights Reserved 11-544 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 545 Abbruch/Reset Wechsel – Quittung Umladen (von HMI) Asynchrones umspeichern Greifer 1 → Spindelv Asynchrones umspeichern Greifer 1 → Magazin Asynchrones umspeichern Greifer 2 → Spindel  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-545...
  • Seite 546: Kettenmagazin Mit Zwei Greifern Und Einer Spindel

    Magazin-Nr. Platz-Nr. Bedeutung 9999 Beladestelle Spindel 9999 Beladestelle Magazin 9998 Spindel 9998 Greifer 1 9998 Greifer 2 Magazinplatz 1 Magazinplatz 2 Magazinplatz .  Siemens AG 2002 All Rights Reserved 11-546 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 547 Asynchrones umspeichern Greifer 1 → Spindel Asynchrones umspeichern Greifer 2 → Spindel Asynchrones umspeichern Spindel → Greifer 1 Asynchrones umspeichern Spindel → Greifer 2 Istpositionsänderung Magazinplatz Wechselstelle  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-547...
  • Seite 548: Zwei Kettenmagazine Mit Einer Spindel Als Pick-Up-Magazin

    Der FB QUIT_WZV ist als FB 90 in QUIT_4.awl für folgende Magazinkonfiguration programmiert: Magazin-Nr. Platz-Nr. Bedeutung 9999 Beladestelle Spindel 9999 Beladestelle Magazin 9998 Spindel Magazinplatz 1 Magazinplatz 2  Siemens AG 2002 All Rights Reserved 11-548 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 549 Quittung Wechsel vorbereiten beendet Abbruch/Reset Wechsel vorbereiten Status-Änderung Spindel → Magazin Werkzeugwechsel Status-Änderung Magazin → Spindel Werkzeugwechsel Abbruch/Reset Wechsel – Quittung Umladen (von HMI)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-549...
  • Seite 550: Kettenmagazin Mit Zwei Spindeln

    Der FB QUIT_WZV ist als FB 90 in QUIT_5.awl für folgende Magazinkonfiguration programmiert: Magazin-Nr. Platz-Nr. Bedeutung 9999 Beladestelle Spindel 1 9999 Beladestelle Spindel 2 9999 Beladestelle Magazin 9998 Spindel 1  Siemens AG 2002 All Rights Reserved 11-550 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 551 Abbruch/Reset Wechsel vorbereiten Spindel 2 Status-Änderung Spindel 1 → Magazin Status-Änderung Magazin → Spindel 1 Abbruch/Reset Wechsel Spindel 1 Status-Änderung Spindel 2 → Magazin  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-551...
  • Seite 552 Das Löschen bzw. Setzen von ”Z” muß dann hier mit dem FB 3 ( NC-Variable schreiben ) erfolgen. Ab NC-SW 3.2 wird mit Task-Ident 5 der Magazinplatzzustand ”Z” beim asynchro- nen Umspeichern mitgeführt.  Siemens AG 2002 All Rights Reserved 11-552 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 553: Fb 91: Le_Such Leerplatz Suchen Für Werkzeug In Zwischenspeicher

    FUNCTION_BLOCK FB 91 VAR_INPUT Start : BOOL; MagNr_ZW : INT; LocNr_ZW : INT; MagNr : INT; END_VAR VAR_OUTPUT Activ: BOOL; Done : BOOL; Error : BOOL;  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-553...
  • Seite 554 Konnte ein Auftrag bei der Leerplatzsuche nicht ausgeführt werden, wird dies am Zustandsparameter Error mit ”logisch 1” angezeigt. Die Fehlerursache ist am Bau- steinausgang State kodiert:  Siemens AG 2002 All Rights Reserved 11-554 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 555 Fehler bei Variable Neustart erforderlich. numMagPlaceParams lesen mit FB 2. Fehler FB4 PI-Dienst MMCSEM Semaphor für PI-Dienst TMFDPL auf 1. Eventuell anderweitiger Auftrag aktiv (HMI)  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-555...
  • Seite 556: Aufrufbeispiel

    // Leerplatz gefunden O M 150.3; // Fehler bei Leerplatzsuche R M 150.0; // Start Leerplatzsuche U M 150.3; S M 160.0; // Fehler Leerplatzsuche  Siemens AG 2002 All Rights Reserved 11-556 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 557 Baustein kann nur im zyklischen Betrieb aufgerufen werden. Hinweis Im FB 92 wird zweimal der FB 2 aufgerufen. Diese Bausteine werden mit Multiin- stanz-DB im FB92 aufgerufen.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-557...
  • Seite 558 TNr_write = 1: Die T-Nummer des WZ für WZ-Daten lesen liegt in TNr (DIW28). MagNr/LocNr werden nicht ausgewertet. Es werden nur WZ-Daten gelesen.  Siemens AG 2002 All Rights Reserved 11-558 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 559: Datenschnittstelle

    Größe nach rechts in Halbplätzen DIW 36 Größe nach oben in Halbplätzen DIW 38 Größe nach unten in Halbplätzen DIW 40 Magazinplatztyp DIW 42 Werkzeugstatus  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-559...
  • Seite 560 // Fehler beim Lesen M 160.0; // Start Leerplatzsuche M 160.2; M 160.7; // Fehler bei WZ-Daten lesen Zu ladende Bausteine FB92, FB2, DB92, DB119  Siemens AG 2002 All Rights Reserved 11-560 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 561: Fb 93: Put_Loc Magazinplatz- Und Werkzeugdaten Schreiben

    Parameter NCKomm auf “1” gesetzt wurde (in OB100: FB 1, DB 7). Deklaration FUNCTION_BLOCK FB 93 VAR_INPUT Req : BOOL; PutWkz: BOOL; MagNr : INT; LocNr : INT; END_VAR  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-561...
  • Seite 562 (FB 2). Variable StateFB2_TNrGesp. im In- stanz-DB abgelegt. Die logische T-Nummer des Prüfen ob ein Werkzeug im angege- Magazinplatzes ist Null. ben Magazinplatz ist.  Siemens AG 2002 All Rights Reserved 11-562 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 563 5. wird Funktionsanstoß vor Erhalt der Quitttung rückgesetzt, werden die Ausgangssignale nicht aktualisiert ohne Einfluß ab Ablauf der angestoßenen Funktion 6. negative Quittung: Fehler aufgetreten. Fehler-Code im Ausg.- Parameter State  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 11-563...
  • Seite 564 // Fehler beim Lesen M 164.0; // Start Leerplatzsuche M 164.2; M 164.7; // Fehler bei WZ-Daten lesen Zu ladende Bausteine FB93, FB2, DB93, DB119  Siemens AG 2002 All Rights Reserved 11-564 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 565: Abkürzungen

    Initializing Data: Initialisierungsdaten ISO–Code Spezieller Lochstreifencode, Lochanzahl pro Zeichen stets gerade K1 .. K4 Kanal 1 bis Kanal 4 K–Bus Kommunikationsbus Maschinendatum Manual Data Automatic: Handeingabe  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 A-565...
  • Seite 566 Serielle Schnittstelle (Definition der Austauschleitungen zwischen DEE und DÜE) Werkstückkoordinatensystem Werkzeug Werkzeuglängenkorrektur Werkzeug–Radius–Korrektur Werkzeugkorrektur WZBF Werkzeug-Grundfunktion (Basisfunktion) WZFD Werkzeug-Flache D-Nummern WZMO Werkzeug-Überwachungsfunktion bzw. –Monitor WZMG Werkzeug-Magazinverwaltung Werkzeugverwaltung  Siemens AG 2002 All Rights Reserved A-566 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 567 Der Anwender kann für beliebige Nutzung im –> Teileprogramm oder Datenbau- stein (globale Anwenderdaten) Variable vereinbaren. Eine Definition enthält eine Datentypangabe und den Variablennamen. Siehe auch –> Systemvariable.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-567...
  • Seite 568 Die Bedienoberfläche (BOF) ist das Anzeigemedium einer CNC–Steuerung in Ge- stalt eines Bildschirms. Sie ist mit je acht horizontalen und vertikalen Softkeys ge- staltet.  Siemens AG 2002 All Rights Reserved B-568 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 569 Schwester–Werkzeuge zum Einsatz – das Ersatzwerkzeug. –> Schwesterwerkzeug Festpunkt–Anfahren Werkzeugmaschinen können feste Punkte wie Werkzeugwechselpunkt, Belade- punkt, Palettenwechselpunkt etc. definiert anfahren. Die Koordinaten dieser  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-569...
  • Seite 570 Überlastung des Antriebes ergeben. In diesem Fall kommt es zu einem Alarm und die Achsen werden stillgesetzt. Korrekturspeicher Datenbereich in der Steuerung, in dem Werkzeugkorrekturdaten hinterlegt sind.  Siemens AG 2002 All Rights Reserved B-570 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 571 Fester Punkt der Werkzeugmaschine, auf den sich alle (abgeleiteten) Meßsysteme zurückführen lassen. Maschinensteuertafel Bedientafel der Werkzeugmaschine mit den Bedienelementen Tasten, Drehschal- ter usw. und einfachen Anzeigeelementen wie LEDs. Sie dient der unmittelbaren  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-571...
  • Seite 572 Halt der Werkstückspindel in vorgegebener Winkellage, z.B., um an bestimmter Stelle eine Zusatzbearbeitung vorzunehmen. Orientierter Werkzeugrückzug RETTOOL: Bei Bearbeitungsunterbrechungen (z. B. bei Werkzeugbruch) kann das  Siemens AG 2002 All Rights Reserved B-572 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 573 Satzendpunktes, Anfahren eines Bahnpunktes zwischen Satzanfang und Unterbrechung R–Parameter Rechenparameter, kann vom Programmierer des –> Teileprogramms für beliebige Zwecke im Programm gesetzt oder abgefragt werden.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-573...
  • Seite 574 Tasten 10, 100, 1000, 10 000 gewählt werden. Schwesterwerkzeug, Werkzeuggruppe Schwesterwerkzeuge tragen denselben Bezeichner und unterscheiden sich in der Duplonummer. Die Schwesterwerkzeuge zu einem Bezeichner werden auch als WZ–Gruppe bezeichnet.  Siemens AG 2002 All Rights Reserved B-574 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 575 In der Steuerung verfügbar und anwählbar sind jeweils zwei der genannten Spra- chen (Bedienbereich IBN). Standardzyklen Für häufig wiederkehrende Bearbeitungsaufgaben stehen Standardzyklen zur Ver- fügung: S für die Technologie Bohren/Fräsen S für die Technologie Drehen  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-575...
  • Seite 576 Unterprogramm Folge von Anweisungen eines –> Teileprogramms, die mit unterschiedlichen Ver- sorgungsparametern wiederholt aufgerufen werden kann. –> Zyklen sind eine Form von Unterprogrammen.  Siemens AG 2002 All Rights Reserved B-576 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 577 Im Bedienbereich “Programm” werden unter dem Menü “Zyklenunterstützung” die zur Verfügung stehenden Zyklen aufgelistet. Nach Anwahl des gewünschten Bear- beitungszyklus werden die notwendigen Parameter für die Wertzuweisung im Klar- text angezeigt.  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 B-577...
  • Seite 578 Begriffe 11.02 Zyklus Unterprogramm zur Ausführung eines wiederholt auftretenden Bearbeitungsvor- ganges am Werkstück.  Siemens AG 2002 All Rights Reserved B-578 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 579 Bestellnummer: E86060–K4490–A001–A8 –7600 (englisch) Elektronische Dokumentation /CD1/ Das SINUMERIK–System (Ausgabe 11.02) DOC ON CD (mit allen SINUMERIK 840D/840Di/810D/802– und SIMODRIVE– Schriften) Bestellnummer: 6FC5 298–6CA00–0AG3  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-579...
  • Seite 580 Bestellnummer: 6FC5 298–6AD50–0AP2 /BNM/ SINUMERIK 840D/840Di/810D Benutzerhandbuch Meßzyklen (Ausgabe 11.02) Bestellnummer: 6FC5 298–6AA70–0AP2 /CAD/ SINUMERIK 840D/840Di/810D Bedienungsanleitung CAD–Reader (Ausgabe 03.02) Bestellnummer: (ist Bestandteil der Online–Hilfe)  Siemens AG 2002 All Rights Reserved C-580 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 581 Software zur Datenübertragung an/von MMC–Modul Bestellnummer: 6FX2 060 4AA00–4XB0 (dt., engl., frz.) Bestellort: WK Fürth /SYI/ SINUMERIK 840Di Systemüberblick (Ausgabe 02.01) Bestellnummer: 6FC5 298–6AE40–0AP0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-581...
  • Seite 582 Funktionsbeschreibung Grundmaschine (Teil 1) – (Ausgabe 11.02) – (im folgenden sind die enthaltenen Bücher aufgeführt) Bestellnummer: 6FC5 297–6AC20–0AP2 Diverse Nahtstellensignale Achsüberwachungen Schutzbereiche Bahnsteuerbetrieb, Genauhalt und Look Ahead Beschleunigung  Siemens AG 2002 All Rights Reserved C-582 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 583 FM–NC lokaler Bus Kinematische Transformation Messen Softwarenocken, Wegschaltsignale Stanzen und Nibbeln Positionierachsen Pendeln Rundachsen Synchronspindel Synchronaktionen (bis SW 3) Schrittmotorsteuerung Speicherkonfiguration Teilungsachsen Werkzeugwechsel Schleifen  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-583...
  • Seite 584 Funktionsbeschreibung ANA–Modul (Ausgabe 02.00) Bestellnummer: 6SN1 197–0AB80–0AP0 /FBD/ SINUMERIK 840D Funktionsbeschreibung Digitalisieren (Ausgabe 07.99) Bestellnummer: 6FC5 297–4AC50–0AP0 Inbetriebnahme Scan mit taktilem Sensor (scancad scan)  Siemens AG 2002 All Rights Reserved C-584 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 585 Online: Projektiersyntax (Projektierpaket) Einführung in die Projektierung der Bedienoberfläche Installationspaket: Softwareupdate und Konfiguration /FBP/ SINUMERIK 840D Funktionsbeschreibung C–PLC–Programmierung (Ausgabe 03.96) Bestellnummer: 6FC5 297–3AB60–0AP0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-585...
  • Seite 586 Bestellnummer: 6SN1 197–0AB20–0AP5 /FBW/ SINUMERIK 840D/840Di/810D Funktionsbeschreibung Werkzeugverwaltung (Ausgabe 10.02) Bestellnummer: 6FC5 297–6AC60–0AP1 /FBWI/ SINUMERIK 840D/840Di/810D Funktionsbeschreibung WinTPM (Ausgabe 02.02) Bestellnummer: Dokument ist Bestandteil der Software  Siemens AG 2002 All Rights Reserved C-586 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 587 /PJM/ SIMODRIVE Projektierungsanleitung Motoren (Ausgabe 11.00) Drehstrommotoren für Vorschub– und Hauptspindelantriebe Bestellnummer: 6SN1 197–0AA20–0AP5 /PJTM/ SIMODRIVE Projektierungsanleitung Einbau–Torquemotoren 1FW6 (Ausgabe 08.02) Bestellnummer: 6SN1 197–0AD00–0AP0  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-587...
  • Seite 588 Handbuch: STEP 7, Referenzhandbücher, V. 3.1 Bestellnummer: 6ES7 810–4CA02–8AR0 /S7S/ SIMATIC S7–300 (Ausgabe 04.97) Positionierbaugruppe FM 353 für Schrittantrieb Bestellung zusammen mit dem Projektierpaket  Siemens AG 2002 All Rights Reserved C-588 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 589 Mehrachsbaugruppe FM 357.2 für Servo– bzw. Schrittantrieb Bestellung zusammen mit dem Projektierpaket /SP/ SIMODRIVE 611–A/611–D, SimoPro 3.1 Programm zur Projektierung von Werkzeugmaschinen–Antrieben Bestellnummer: 6SC6 111–6PC00–0AAj Bestellort: WK Fürth  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 C-589...
  • Seite 590 Bestellnummer: 6FC5 297–6AB10–0AP2 /IAM/ SINUMERIK 840D/840Di/810D Inbetriebnahmeanleitung HMI/MMC (Ausgabe 11.02) Bestellnummer: 6FC5 297–6AE20–0AP2 Aktualisierungen/Ergänzungen Bedienoberfläche ergänzen Online–Hilfe Inbetriebnahme HMI Embedded Inbetriebnahme HMI Advanced Fremdsprachentexte erstellen  Siemens AG 2002 All Rights Reserved C-590 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 591 $P_TOOLNO, 5-405, 5-410 Alarm 17192, 10-524 $P_TOOLNT, 5-391 17193, 10-525 $P_TOOLP, 5-406 Alarm 17194, 10-525 $P_TOOLR, 5-407 Alarm 17202, 10-526 $P_TOOLT, 5-391 Alarm 17212, 10-527  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 I-591...
  • Seite 592 Adapterdaten (ab SW 5.1), 3-154 Alarm 20160, 10-531 Adaptertransformation, 3-154 MD 20270, 8-468 Beispiel, 3-158 MD 20272, 8-468 Additive Korrekturen löschen, 5-354 MD 20310, 8-459  Siemens AG 2002 All Rights Reserved I-592 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 593 BTSS–Baustein TOE, TOET, 5-319 DELETO, 5-429 BTSS–Baustein TOS, 5-318 DELT, 5-356 BTSS–Baustein TP, 5-332 DELTC, 5-368 BTSS–Baustein TPM, 5-338 Diagnose der NC–PLC–Kommunikation, 3-181 BTSS–Baustein TS, 5-316  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 I-593...
  • Seite 594 Inbetriebnahmefile, HMI Embedded, 4-215 Filter–Überschrift, 4-261 inch/metrisch, 4-270 Filterkriterium, 4-258 Ini–File, 4-225 Filterlisten, 3-133 intern vergebene T–Nummer, 1-24 Flache D–Nr., 3-147 internes Magazin, B-571 Flächen–, Kettenmagazine, 3-44  Siemens AG 2002 All Rights Reserved I-594 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 595 Magazinplatz zum Beladen, 3-120 MM_TYPE_CC_MAGLOG_PARAM[n], 8-451 Magazinplatz– und Werkzeugdaten lesen, MM_TYPE_CC_MON_PARAM[n], 8-454 10-557 MM_TYPE_CC_TDA_PARAM[n], 8-452 Magazinplatz– und Werkzeugdaten schreiben, MM_TYPE_CC_TOA_PARAM[n], 8-453 10-561 MM_TYPE_OF_CUTTING_EDGE, 8-455 Magazinplatz–Anwenderdaten, 5-336  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 I-595...
  • Seite 596 PLC, Übersicht, 2-29 PLC beim Beladen, 3-120 PLC beim Entladen, 3-126 PLC im Testbetrieb, 3-85 PLC Nahtstelle, 9-479 Satzausführung, 3-60 PLC–Beschreibung, 3-173 Satzsplitting, 3-60  Siemens AG 2002 All Rights Reserved I-596 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 597 TMPOSM, 5-429 Standzeit, 3-134 TMRASS, 5-429 Standzeitdekrementierung, 3-138 TOA–Bereich, 2-31 Standzeitüberwachung, 3-137 TOOL_CARRIER_RESET_VALUE, 8-465 Sprachbefehl, 5-384 TOOL_CHANGE_ERROR_MODE, 8-470 START_MODE_MASK, 8-463 TOOL_CHANGE_M_CODE, 8-470 Startmode, 3-97  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 I-597...
  • Seite 598 Werkzeugwechsel, Programmierung, 5-420 Werkzeugwechsel der Hauptspindel, 3-61 Werkzeugwechsel der Nebenspindel, 3-61 Werkzeugwechsel Flächen–, Ketten–, Revol- Werkstattgerechte Oberfläche, 3-186 vermagazine, 3-51 werkstattgerechten Oberfläche, 4-275 Werkzeug, Anwahl, 3-57  Siemens AG 2002 All Rights Reserved I-598 SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02...
  • Seite 599 WZ–Nachrüstung während der Bearbeitung, Pick–Up–Magazin, 10-548 3-71 Zwischenspeicher, 3-43, 4-200 WZBF, 1-22 landessprachabhängig, 4-251 WZFD, 1-22 Sprachbefehl, 5-400 WZMG, 1-22 Zyklus T–Funktionsersetzung, Beispiel, 3-77 WZMO, 1-22  Siemens AG 2002 All Rights Reserved SINUMERIK 840D/840Di/810D FB Werkzeugverwaltung (FBW) – Ausgabe 11.02 I-599...
  • Seite 600 Vorschläge SIEMENS AG Korrekturen A&D MC BMS für Druckschrift: Postfach 3180 SINUMERIK 840D/840Di/810D D–91050 Erlangen Funktionsbeschreibung Werkzeugverwaltung (Tel. 0180 / 5050 - 222 [Hotline] Fax 09131 / 98 – 2176 Hersteller–Dokumentation email: motioncontrol.docu@erlf.siemens.de) Funktionsbeschreibung Absender Bestell–Nr.:6FC5297–6AC60–0AP1 Name Ausgabe: 11.02 Anschrift Ihrer Firma/Dienststelle...
  • Seite 602 Dokumentationsübersicht SINUMERIK 840D/840Di/810D (11.2002) Allgemeine Dokumentation Anwender–Dokumentation SINUMERIK SIROTEC SINUMERIK SINUMERIK SINUMERIK SINUMERIK SINUMERIK SINUMERIK SIMODRIVE 840D/810D Zubehör 840D/810D/ 840D/840Di 840D/840Di/ 840D/840Di/ 840D/840Di/ FM–NC 810D 810D 810D 810D/ Werbeschrift Katalog Katalog AutoTurn Bedienungsanl. Diagnose– Bedienungsanl. *) Bestellu. NC 60 *) Zubehör NC–Z –...
  • Seite 603 Siemens AG Automatisierungs- und Antriebstechnik Motion Control Systems © Siemens AG 2002 Postfach 3180, D – 91050 Erlangen Änderungen vorbehalten Bundesrepublik Deutschland Bestell-Nr.: 6FC5297-6AC60-0AP1 Gedruckt in der Bundesrepublik Deutschland www.ad.siemens.de...

Inhaltsverzeichnis
