Projektierung eines Wendestarters
2.5 Erweiterung des Wendestarters mit Steuerstelle über PROFINET
Zusätzliche interne Komponenten des Grundgeräts
Die Steuerstelle Vor-Ort [VO] ist bereits verdrahtet, die externen Komponenten sind
angeschlossen und die internen Verbindungen dafür sind hergestellt. Folgende zusätzliche
interne Komponenten werden jetzt noch benötigt, die bereits werkseitig verbunden sind und
nicht parametriert werden müssen:
● Zykl. Steuern Bit 0.0, Bit 0.1 und Bit 0.2 für die Kommandos "LINKS", "AUS" und
"RECHTS"
● Zykl. Steuern Bit 0.5 für die Umschaltung der Steuerstellen Vor-Ort [VO] (lokal) und
SPS/PLS [DP] (fern)
– Bit 0.5=0: Steuerstelle Vor-Ort [VO] aktiv
– Bit 0.5=1: Steuerstelle SPS/PLS [PN] aktiv.
Die Steuerstelle SPS/PLS [PN] und die Umschaltung (Stecker S1) sind werkseitig schon mit
den Bits (Buchsen) der zyklischen Steuerdaten verbunden. Die Belegungen finden Sie in
SIMOCODE ES unter "Geräteparameter → Motorsteuerung → Steuerstellen".

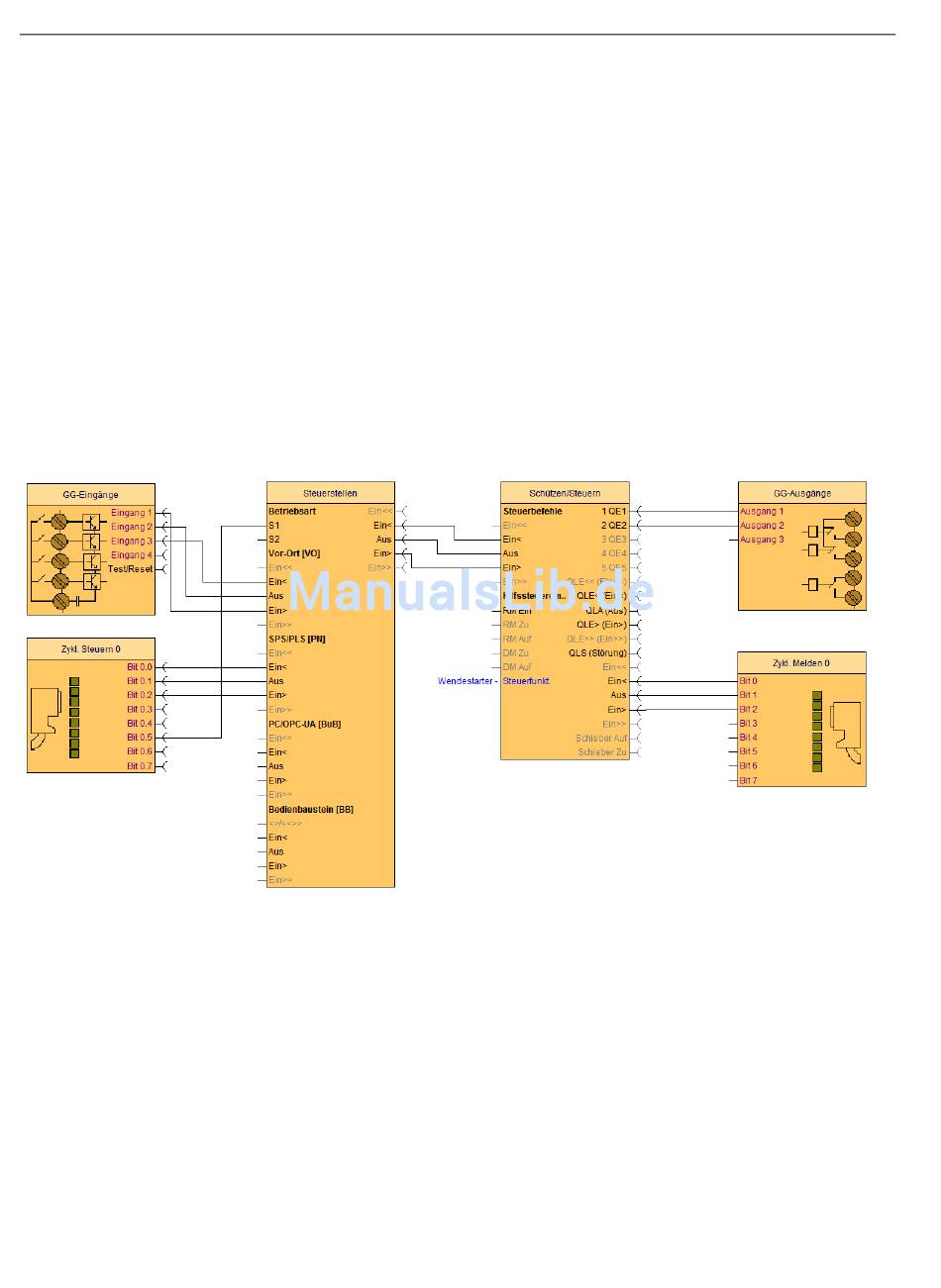

Bild 2-6 Funktionsschaltbild Wendestarter
Nicht dargestellt sind hier alle vorbelegten zyklischen Meldedaten. Die Belegungen finden
Sie in SIMOCODE ES im Funktionskatalog unter
"Funktionsbausteine → Ausgänge → Zykl. Melden".
Damit ist die Projektierung mit SIMOCODE pro beendet. Sie verfügen jetzt über einen
Wendestarter mit zusätzlicher Steuerstelle über PROFINET.
Die Schütze für Rechtslauf und Linkslauf werden durch Setzen der entsprechenden Bits
angesteuert.
