Kommunikation
2.1 Kommunikation PROFIBUS

Prinzip der Kommunikation

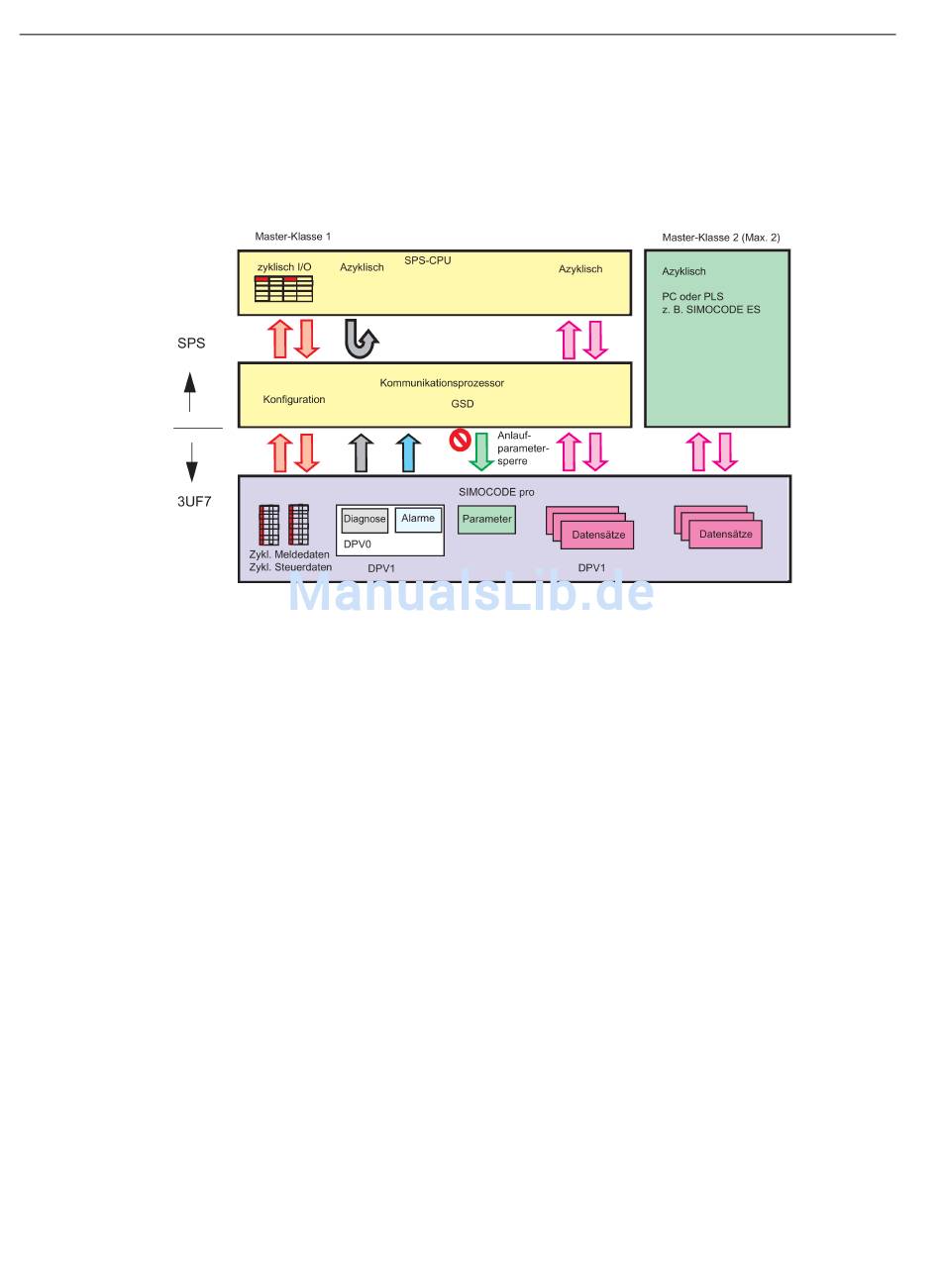

Folgendes Bild zeigt das Prinzip der Kommunikation, bei der je nach Master und Slave-
Betriebsart unterschiedliche Daten übertragen werden:
Bild 2-2
2.1.3 Fehlersichere Datenübertragung über PROFIBUS / PROFIsafe
SIMOCODE pro V unterstützt ab Erzeugnisstand *E07* in Verbindung mit einer
fehlersicheren Steuerung (F-CPU) und dem SIMOCODE pro-Erweiterungsmodul DM-
F PROFIsafe die fehlersichere Abschaltung von Motoren mittels Datenübertragung über das
PROFIsafe-Profil.
Weiterführende Informationen zur Nutzung dieser Funktion finden Sie im Systemhandbuch
"Fehlersichere Digitalmodule SIMOCODE pro Safety".
16
Prinzip der Kommunikation
SIMOCODE pro - Kommunikation
Funktionshandbuch, 04/2017, A5E40508495001A/RS-AA/001
