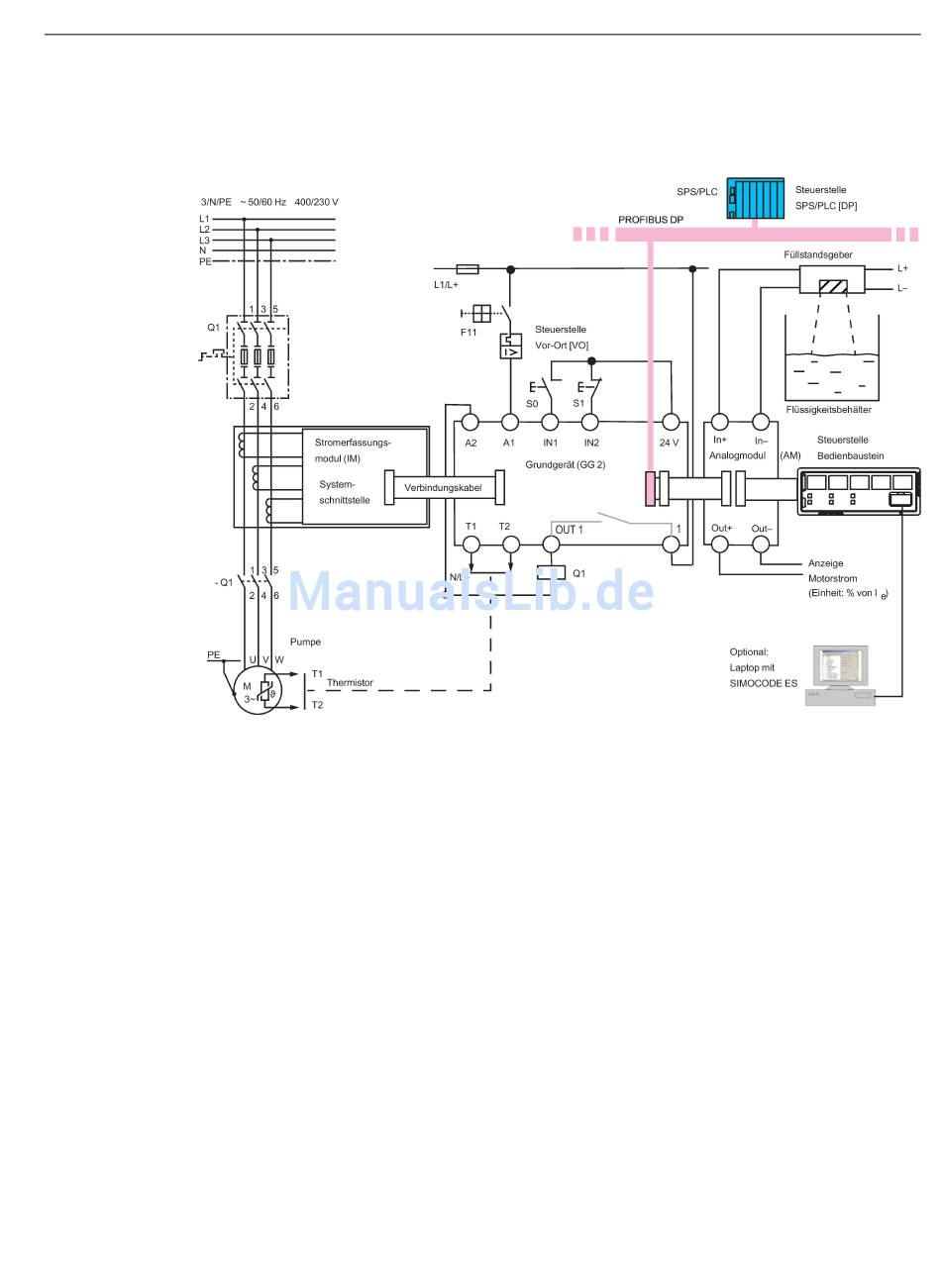

Schema
Bild 2-1

Messwerte erfassen, anzeigen und auswerten

Zur Überwachung des Prozesses werden folgende Messwerte benötigt:
● Motorstrom der Pumpe, wird vom Stromerfassungsmodul erfasst.
● Analogwert des Füllstandsgebers, wird vom Analogmodul erfasst.
Die Messwerte werden von SIMOCODE pro direkt ausgewertet und / oder über
PROFIBUS DP an die SPS / PLS übermittelt.
Über das Analogmodul kann ein beliebiger Messwert ausgegeben werden, z. B. der aktuelle
Motorstrom auf ein angeschlossenes Zeigerinstrument.
Optional kann z. B. ein Laptop mit der Software SIMOCODE ES am Bedienbaustein
angeschlossen werden, um weitere Prozessdaten vor Ort auswerten zu können.
SIMOCODE pro - Anwendungsbeispiele
Applikationshandbuch, 04/2017, A5E40508055001A/RS-AA/001
Schema eines typischen Anwendungsbeispiels
Anwendungsbeispiel
2.1 Fülstandsüberwachung
13
