9.5 Inbetriebnahme und Service Fachidentifikation
Anschluss des Y-Verbindungskabels an das Grundgerät und an das Stromerfassungsmodul
oder das Strom-/Spannungserfassungsmodul
● Schließen Sie den Stecker in der Mitte des Y-Verbindungskabels (1) am Grundgerät an
● Schließen Sie den Stecker am Ende des Y-Verbindungskabels (2) an einem
Stromerfassungsmodul oder Strom-/Spannungserfassungsmodul an
● Falls Sie ein Entkoppelmodul verwenden:
– Schließen Sie den Stecker am Ende des Initialisierungskabels (2) am Entkoppelmodul
– Verbinden Sie das Entkoppelmodul mit einem Systemschnittstellen-Verbindungskabel

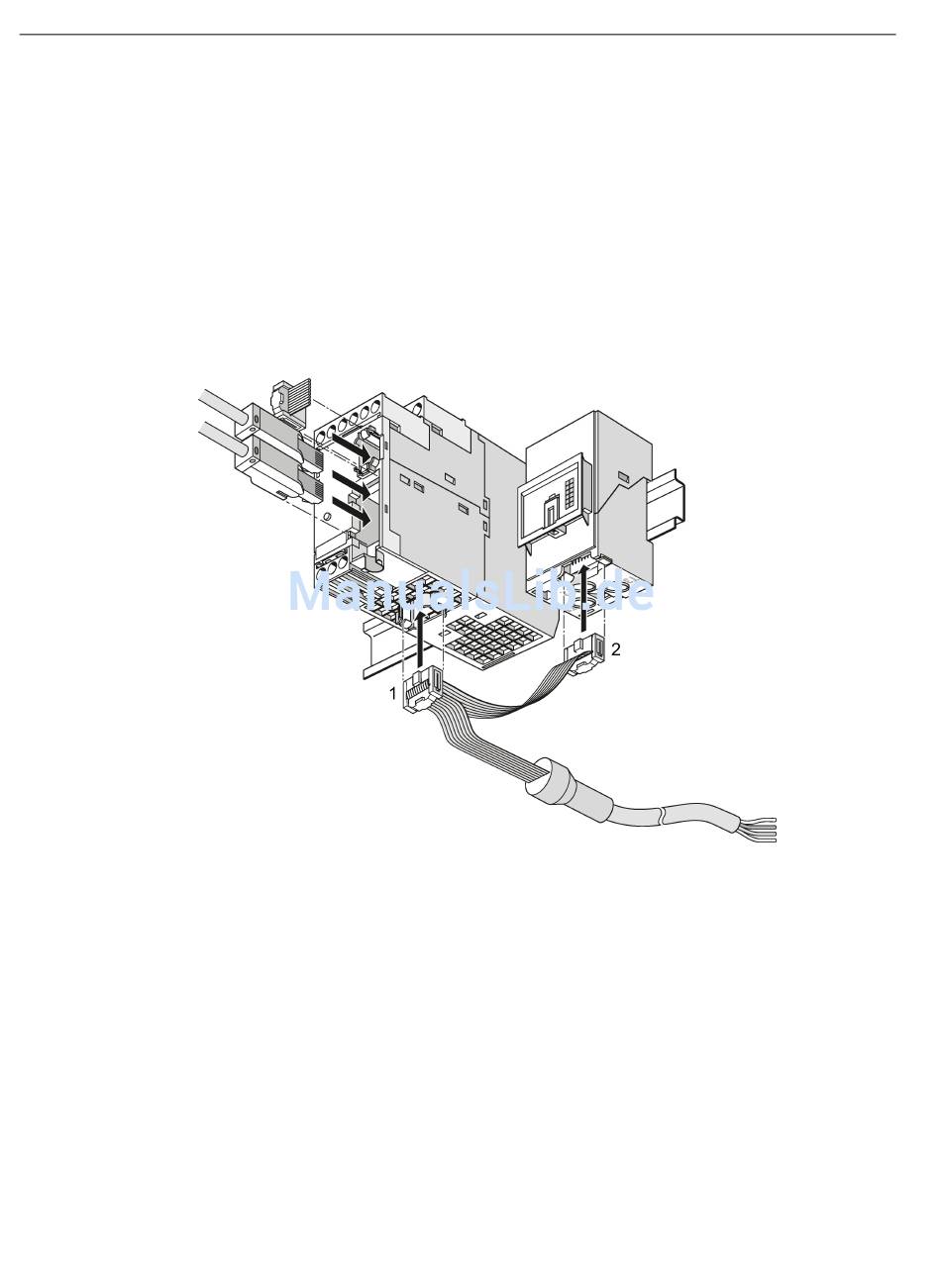

Bild 9-4
138
an.
mit dem Strom-/Spannungserfassungsmodul.
Anschluss des Y-Verbindungskabels an das Grundgerät und an das
Stromerfassungsmodul oder das Strom-/Spannungserfassungsmodul
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
