4.5.7
Zyklisch Steuern
Beschreibung
Mit den Funktionsbausteinen "Zyklisch Steuern" können Sie selbst festlegen, welche
zyklischen Daten vom Automatisierungssystem in SIMOCODE pro weiterverarbeitet werden
sollen. Typischerweise handelt es sich hierbei um binäre Steuerbefehle der SPS / PLS.
Durch Verknüpfung mit dem Funktionsbaustein "Steuerstellen" in SIMOCODE pro kann so
der Motor über PROFIBUS DP / PROFINET / EtherNet/IP steuerbar gemacht werden. Die
direkte Verknüpfung des Analogwerts mit dem Funktionsbaustein "AM-Ausgang" bewirkt
beispielsweise die zyklische Ausgabe des über den Kommunikationsbus gesendeten Werts
am Ausgang des Analogmoduls.
Die Funktionsbausteine "Zyklisch Steuern" bestehen aus:
● 16 Bit (Byte 0 und Byte 1 für binäre Informationen)
● einem Wort (= zwei Byte, Byte 2 bis 3 für einen analogen Wert, frei programmierbar) bei
Basistyp 1.
Insgesamt stehen vier Funktionsbausteine "Zyklisch Steuern" (0, 1, 2/3, 4/5) zur Verfügung.
Schema

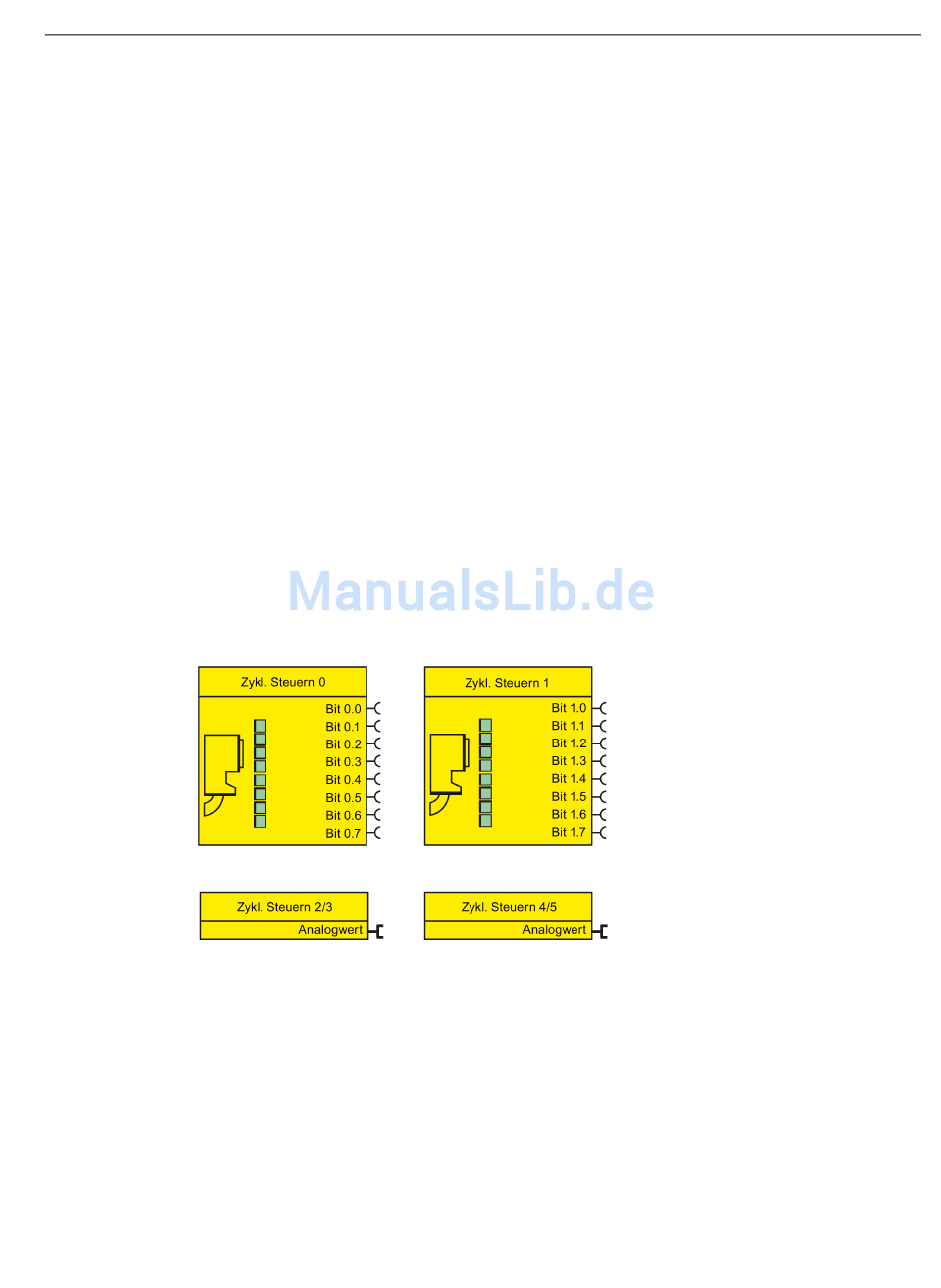

Folgendes Schema zeigt die Funktionsbausteine "Zyklisch Steuern":
Bild 4-69
Zyklische Dienste
Die zyklischen Daten werden in jedem Kommunikationszyklus einmal zwischen Master und
Slave ausgetauscht. Der Master sendet dabei jeweils die zyklischen Steuerdaten (Zyklisch
Steuern) an SIMOCODE pro, als Antwort sendet SIMOCODE pro die zyklischen Meldedaten
(Zyklisch Melden) an den Master.
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
Funktionsschema Zyklische Steuerdaten
Parameter
4.5 Eingänge
199
