Parameter
4.4 Ausgänge
4.4.5
Analogmodul-Ausgang
Beschreibung
Mithilfe der Analogmodule 1 und 2 können Sie das Grundgerät pro V um einen analogen
Ausgang erweitern. Die hierzu korrespondierenden Funktionsbausteine "AM1-Ausgang" und
"AM2-Ausgang" (AM2-Ausgang nur in Verbindung mit den Grundgeräten SIMOCODE
pro V PN und pro V EIP) ermöglichen die Ausgabe jedes in SIMOCODE pro vorhandenen
analogen Werts (2 Byte / 1 Wort) als 0/4 - 20 mA-Signal beispielsweise auf ein
angeschlossenes Zeigerinstrument. Durch die Ansteuerung des Funktionsbausteins über
den Stecker "zugeordneter Analogausgabewert" mit einem beliebigen ganzzahligen Wert
zwischen 0 und 65535 wird ein hierzu äquivalentes Analogsignal 0 bis 20 mA bzw. 4 bis
20 mA an den Ausgangsklemmen des Analogmoduls ausgegeben.
Hinweis
Die Funktionsbausteine "AM1-Ausgang" und "AM2-Ausgang" können nur genutzt werden,
wenn das Analogmodul (AM) angeschlossen und in der Gerätekonfiguration projektiert ist!
Schema

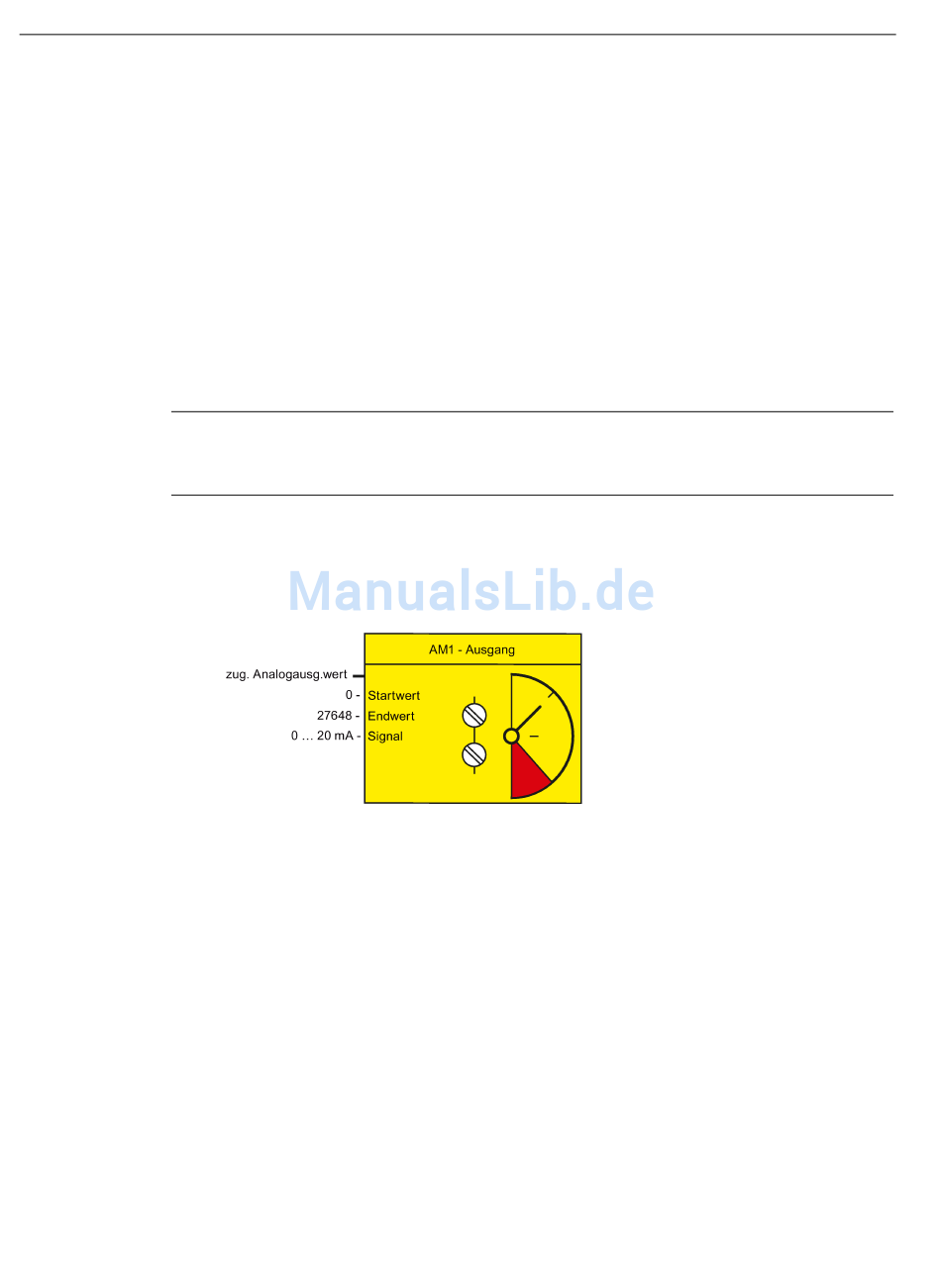

Folgendes Schema zeigt den Funktionsbaustein "AM1-Ausgang":
Bild 4-50
172
Funktionsbaustein "AM1-Ausgang"
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
