Zusätzliche interne Komponenten des Grundgeräts
Die Steuerstelle Vor-Ort [VO] ist bereits verdrahtet, die externen Komponenten sind
angeschlossen und die internen Verbindungen dafür sind hergestellt. Folgende zusätzliche
interne Komponenten werden jetzt noch benötigt, die bereits werkseitig verbunden sind und
nicht parametriert werden müssen:
● PROFIBUS DP Bit 0.0, Bit 0.1 und Bit 0.2 für die Kommandos "LINKS", "AUS" und
"RECHTS"
● PROFIBUS DP Bit 0.5 für die Umschaltung der Steuerstellen Vor-Ort [VO] (lokal) und
SPS / PLS [DP] (fern)
– Bit 0.5=0: Steuerstelle Vor-Ort [VO] aktiv
– Bit 0.5=1: Steuerstelle SPS/PLS [DP] aktiv.
Die Steuerstelle SPS/PLS [DP] und die Umschaltung (Stecker S1) sind werkseitig schon mit
den Bits (Buchsen) der zyklischen Meldedaten vom PROFIBUS DP verbunden. Die
Belegungen finden Sie in SIMOCODE ES unter
"Parameter → Motorsteuerung → Steuerstellen".

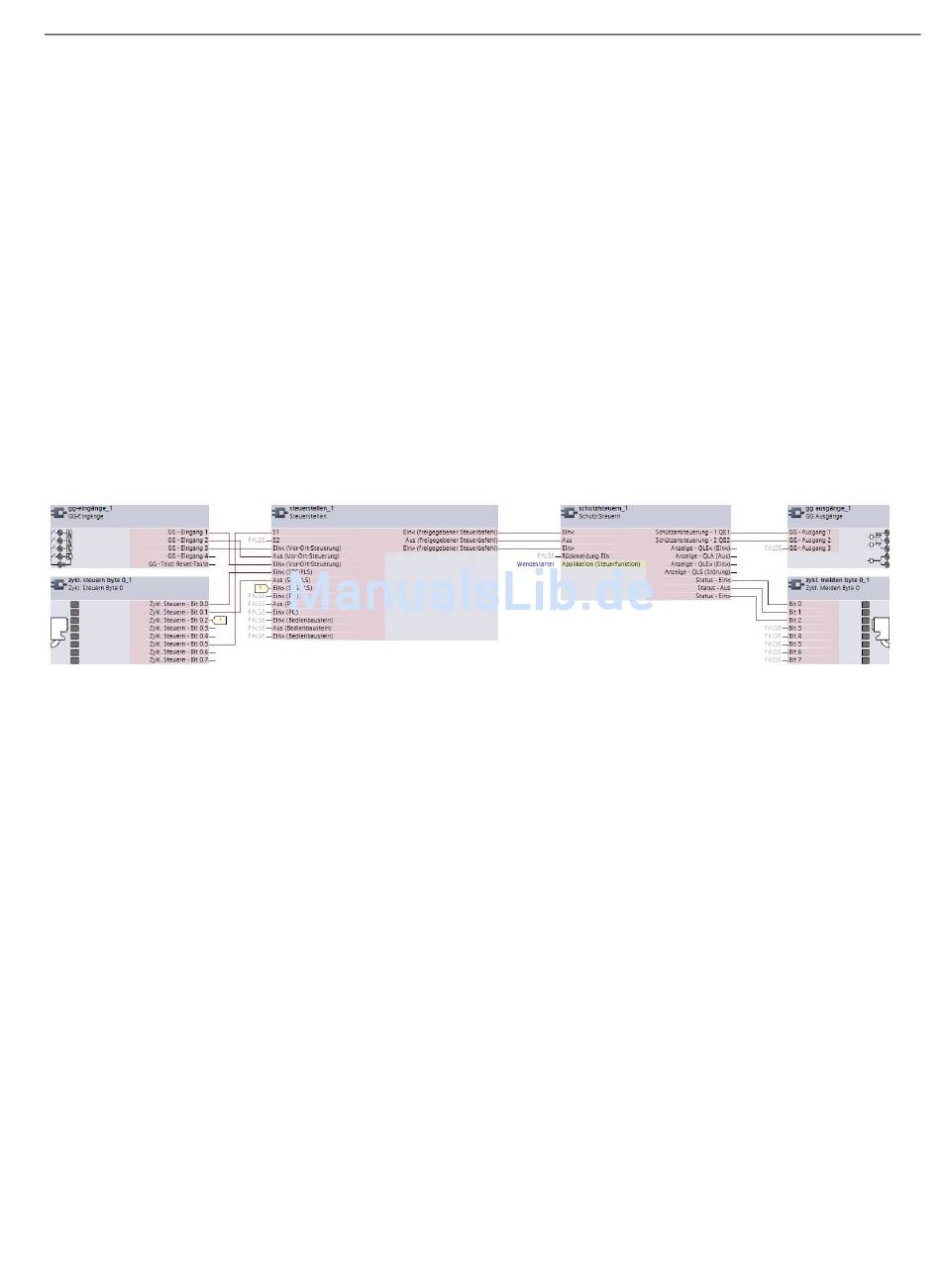

Bild 2-4 Funktionsschaltbild Wendestarter
Nicht dargestellt sind hier alle vorbelegten zyklischen Meldedaten. Die Belegungen finden
Sie in SIMOCODE ES im Funktionskatalog unter
"Funktionsbausteine → Ausgänge → Zykl. Melden".
Projektierung mit Steuerstelle SPS/PLS [DP] beendet
Damit ist die Projektierung mit SIMOCODE pro beendet. Sie verfügen jetzt über einen
Wendestarter mit zusätzlicher Steuerstelle über PROFIBUS DP. Die Schütze für Rechtslauf
und Linkslauf werden durch Setzen der entsprechenden Bits angesteuert.
