Parameter
4.8 Logikbausteine
4.8.14
Analoger Multiplexer
Beschreibung
Der analoge Multiplexer (nur für Grundgeräte SIMOCODE pro V PN / pro V EIP) gibt,
abhängig von den Steuersignalen S1 und S2, einen von 4 möglichen analogen Werten an
den Eingängen 1 bis 4 am Ausgang aus.
Falls Sie den Eingang auf "Fester Pegelwert" verschalten, wird der Eingang mit der
Konstanten "Konst x" belegt (x = 1 ... 4). In diesem Fall wird das jeweilige Editierfeld für die
Konstante aktiviert. Sie können einen Wert zwischen 0 ... 65535 eintragen.
Der Funktionsbaustein "Analoger Multiplexer" besteht aus:
● zwei digitalen Steckern (Steuersignal 1 und 2)
● vier analogen Steckern (Eingang 1 bis 4)
● einer analoger Buchse
● Logik.
Schema

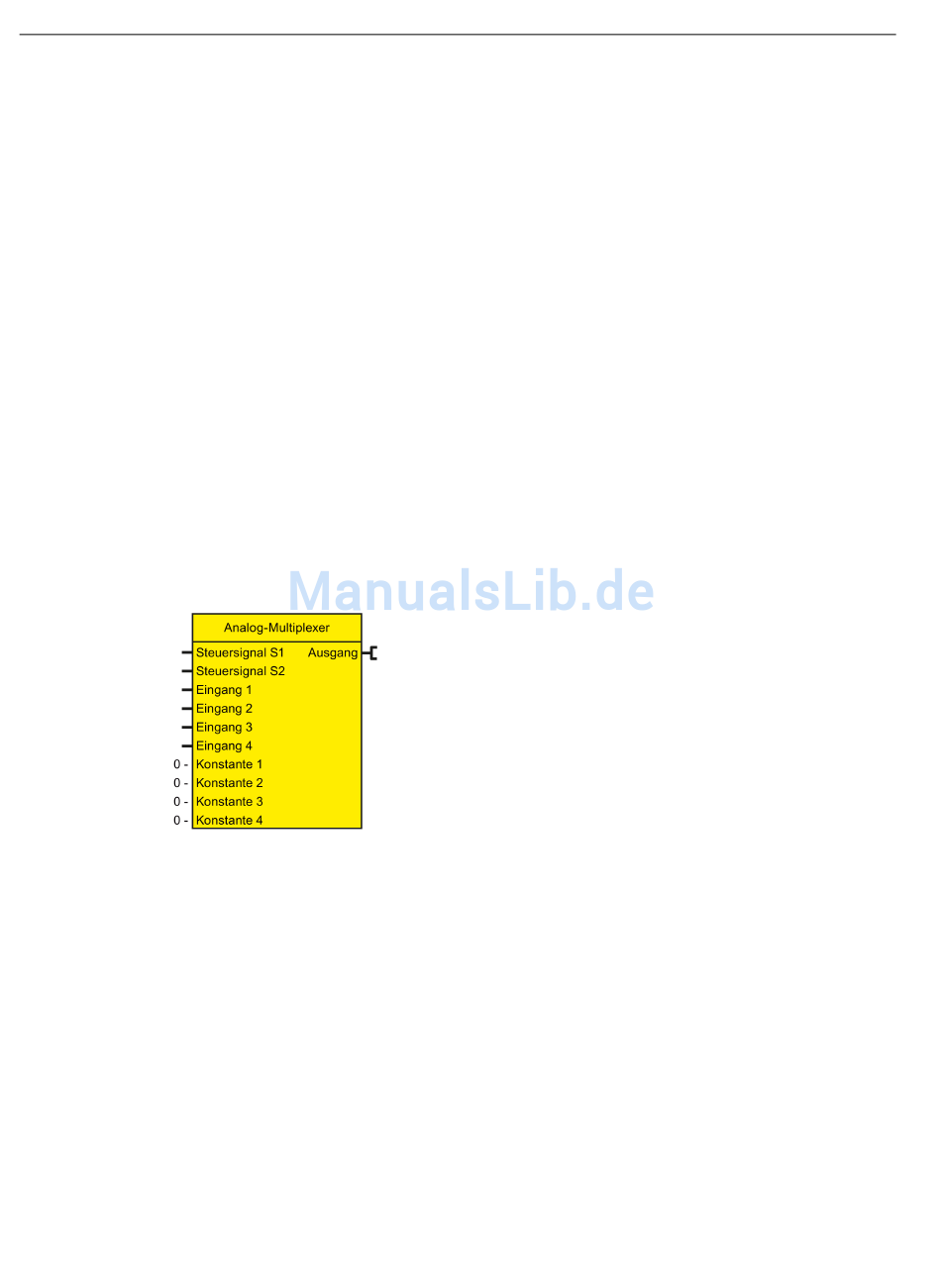

Folgendes Schema zeigt den Logikbaustein "Analoger Multiplexer":
Bild 4-113
268
Funktionsbaustein "Analoger Multiplexer"
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
