8.3 Bedienbaustein mit Display

Bedienelemente des Bedienbausteins mit Display

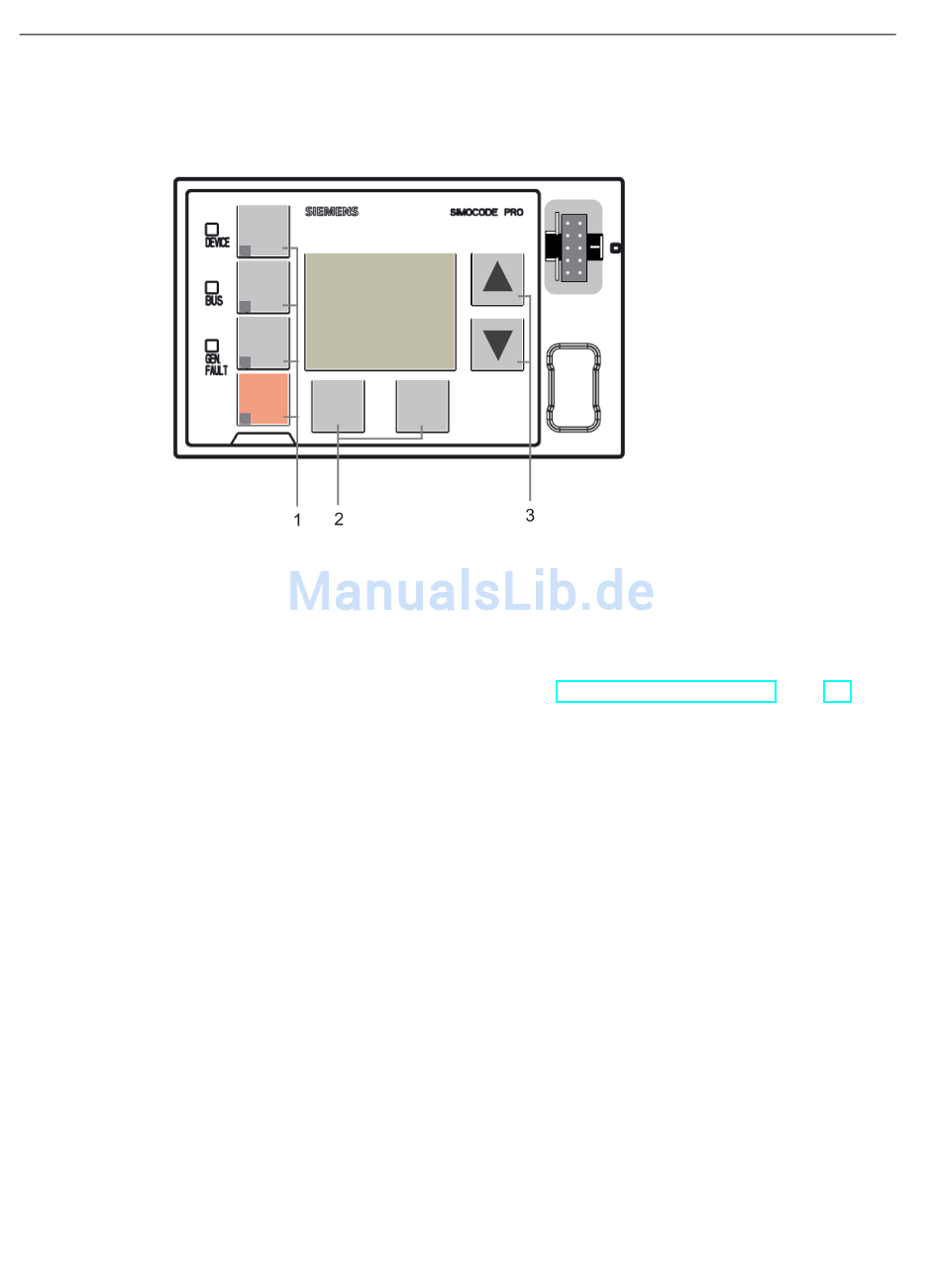

Bild 8-11
1
Vier frei parametrierbare Bedientasten mit Status-LED. Sie dienen zur Steuerung des Motors
mit integrierten Status-LEDs für beliebige Statusrückmeldungen. Die Funktionen können
anwenderspezifisch zugeordnet werden. Die Beschriftung ist beliebig oder über beigelegte
Beschriftungsstreifen möglich (siehe auch Kapitel Bedienbaustein mit Display (Seite 65)
sowie Kapitel "Bedienbaustein-LED" und Kapitel "Bedienbaustein-Tasten" im Handbuch
"SIMOCODE parametrieren").
2
Zwei Softkeys. Diese können, abhängig vom dargestellten Menü, unterschiedliche
Funktionen haben (z. B. Menü öffnen, Menü verlassen, TEST/RESET). Die aktuell
zugeordneten Funktionen werden am unteren linken bzw. rechten Rand des Displays
angezeigt.
3
Zwei Pfeiltasten (nach oben und nach unten). Sie dienen zur Navigation durch das Menü
oder zur Veränderung von Displayeinstellungen, z. B. Anpassung der Kontrasteinstellung
oder Auswahl des Profils für die Betriebsanzeige.
