Aufbau mit SIMOCODE pro vereinfachen

Aufbau in konventioneller Technik ohne SIMOCODE pro

Für die komplette Steuerung, Überwachung und Signalvorverarbeitung werden einzelne
Komponenten verwendet. Dabei müssen folgende Komponenten eingesetzt bzw.
Verdrahtungen durchgeführt werden:
● Überlastrelais, Thermistor-Auswertegeräte, Stromwandler, Analog- /Digitalwandler
einsetzen und verdrahten
● Steuerstromkreis verdrahten
● Befehlsgeräte für Start / Stopp anschließen
● über Hilfsschalter das Schütz in Selbsthaltung bringen
● Verriegelungen verdrahten

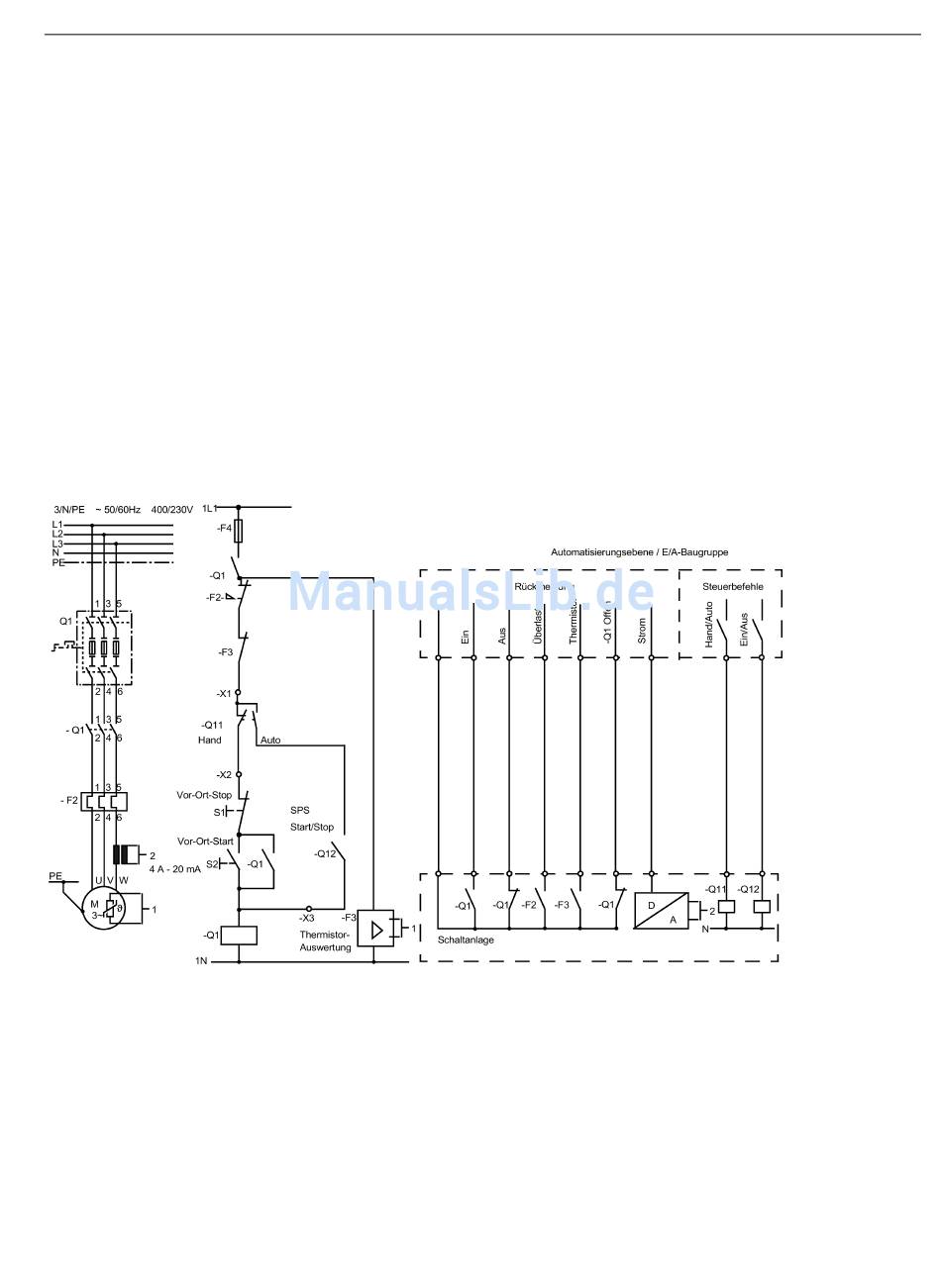

Folgendes Bild zeigt den Aufbau eines Direktstarters in konventioneller Technik:
Bild 2-3 Aufbau eines Motorabzweigs (Direktstarters) in konventioneller Technik
