Zyklisch Melden - Siemens simcode pro Handbuch

4.4.6

Zyklisch Melden

Beschreibung
Mit den Funktionsbausteinen "Zyklisch Melden" können Sie selbst festlegen, welche
Informationen zyklisch über den Kommunikationsbus an das Automatisierungssystem
übertragen werden sollen.
Die Funktionsbausteine "Zyklisch Melden" bestehen aus
● 16 Bit (zwei Byte, Byte 0 und Byte 1 für binäre Informationen)
● bis zu neun Worten (= 18 Byte, für bis zu neun analoge Werte, frei parametrierbar)
Insgesamt stehen fünf Funktionsbausteine "Zyklisch Melden" (0, 1, 2/3, 4/9, 10/19) zur
Verfügung.

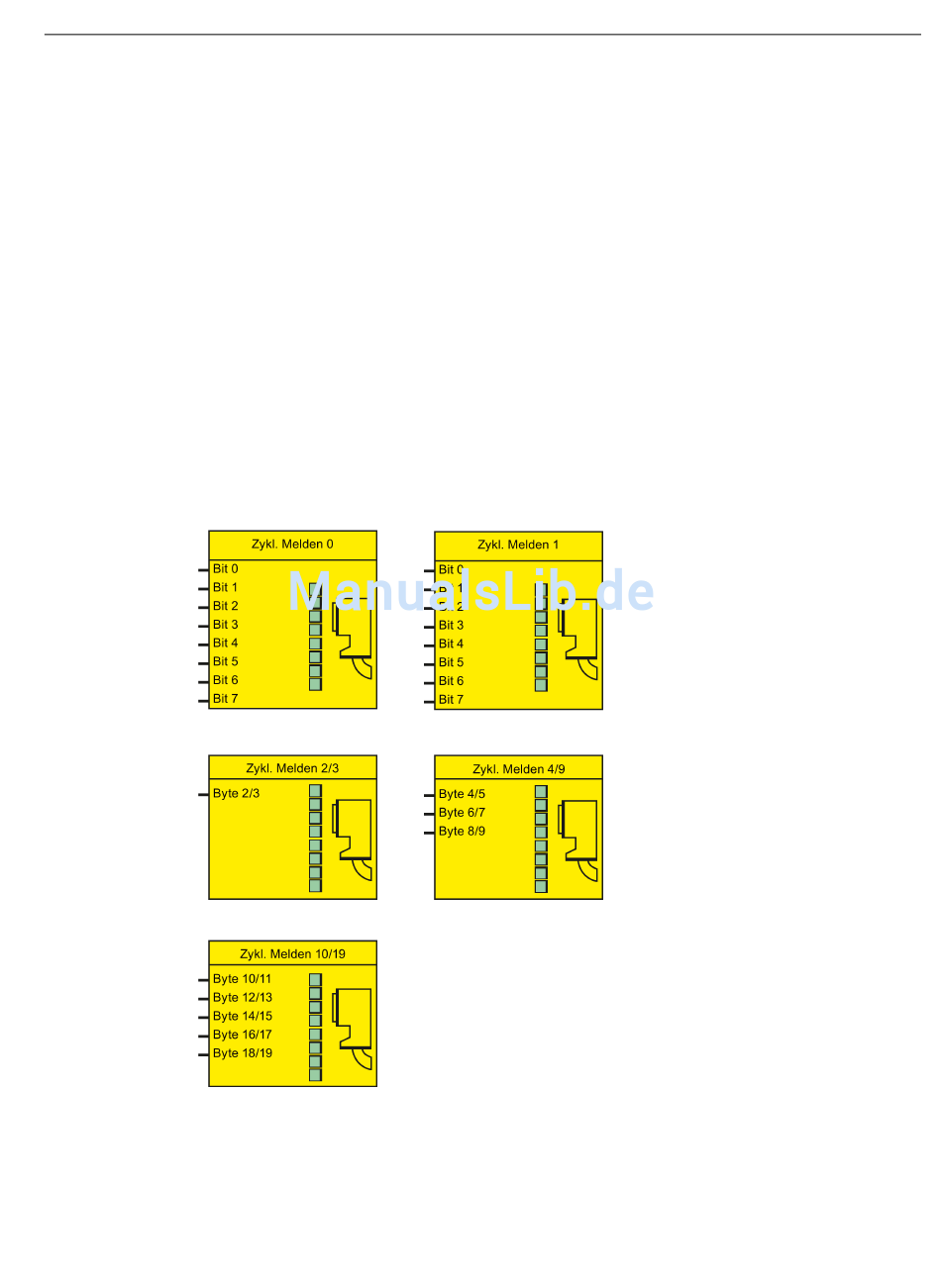

Schema
Folgendes Schema zeigt die Funktionsbausteine "Zyklisch Melden":
Bild 4-56
SIMOCODE pro - Parametrieren
Bedienhandbuch, 04/2017, A5E40507630001A/RS-AA/001
Schema Funktionsbausteine "Zyklisch Melden"
Parameter
4.4 Ausgänge
179
