Beschreibung der Systemkomponenten
8.7 Spektrum der Erweiterungsmodule
8.7
Spektrum der Erweiterungsmodule
Erweiterungsmodule sind vorgesehen als optionale Ergänzungen für die Gerätereihen
SIMOCODE pro S und pro V. Es sind folgende Erweiterungsmodule erhältlich:
● Digitalmodule (DM) (Seite 119)
● Fehlersicheres Digitalmodul Local (DM-F Local) (Seite 120)
● Fehlersicheres Digitalmodul PROFIsafe (DM-F PROFIsafe) (Seite 120)
● Analogmodul (AM) (Seite 122)
● Erdschlussmodul (EM) (Seite 123)
● Temperaturmodul (TM) (Seite 124)
● Multifunktionsmodul (Seite 125) (für die Gerätereihe SIMOCODE pro S)
Alle Erweiterungsmodule besitzen eine Gehäusebreite von 22,5 mm bzw. 45 mm. Sie haben
frontseitig 2 Systemschnittstellen (eingehend / abgehend) und abnehmbare Klemmen. Über
die erste Systemschnittstelle erfolgt die Ankopplung des Erweiterungsmoduls mithilfe eines
Verbindungskabels z. B. an die Systemschnittstelle des Grundgeräts. Über die zweite
Systemschnittstelle können beispielsweise weitere Erweiterungsmodule oder der
Bedienbaustein angeschlossen werden.
Alle Erweiterungsmodule sind für die Hutschienenmontage geeignet oder können über
zusätzliche Einstecklaschen direkt auf einer Montageplatte befestigt werden.

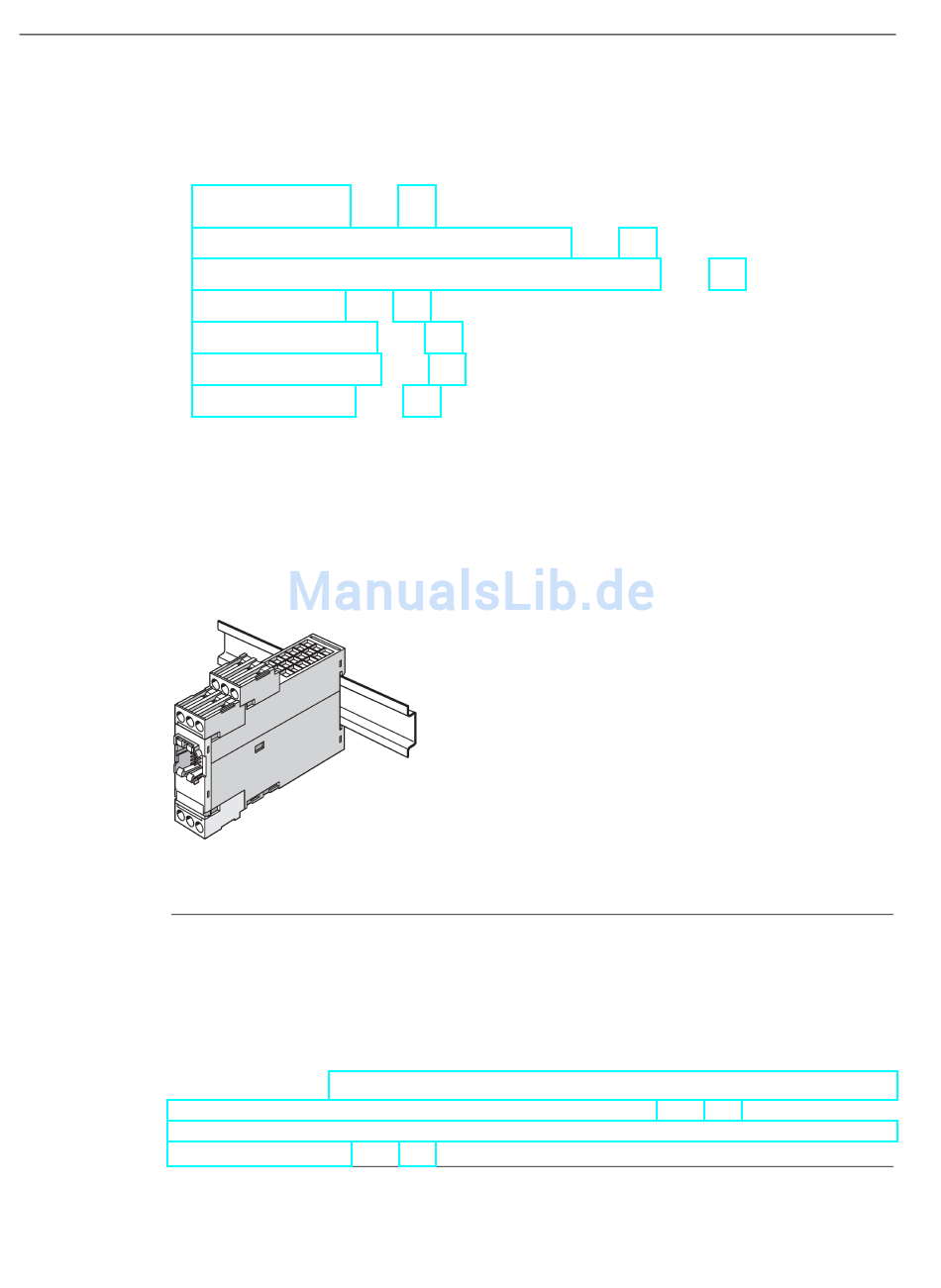

Bild 8-33
Hinweis
Bis zu 5 Erweiterungsmodule können in beliebiger Reihenfolge an ein Grundgerät
angeschlossen werden.
Bei der Verwendung eines Bedienbausteins mit Display und/oder eines Entkoppelmoduls
sind weitere Einschränkungen bei der Menge der anschaltbaren Erweiterungsmodule pro
Grundgerät zu beachten!
Siehe hierzu Kapitel Konfigurationshinweise für SIMOCODE pro V bei Verwendung eines
Bedienbausteins mit Display und/oder eines Entkoppelmoduls (Seite 126) und
Konfigurationshinweise bei Verwendung eines Grundgeräts SIMOCODE pro V MB RTU und
SIMOCODE pro V EIP (Seite 128)
