12.4 Aufbaurichtlinien
Bild 12-42
Bild 12-43
Für die Verbindung von Modbus RTU mit der Sub-D-Schnittstelle können, durch die
identische Pin-Belegung zu PROFIBUS DP, die RS485-Stecker 6ES7972* von SIMATIC
Industrial Communication verwendet werden (siehe Busanschlussstecker RS485
(https://mall.industry.siemens.com/mall/de/WW/Catalog/Products/9300041?tree=CatalogTree)
in der Industry Mall).
ACHTUNG
Verwendung der PROFIBUS DP-Stecker
Bei Verwendung der PROFIBUS-DP-Stecker entspricht der Busabschluss nicht der
Modbus-Spezifikation.
Mögliche Funktionseinschränkungen, die sich aus der Verwendung des Busabschlusses
von PROFIBUS DP an einem Modbus RTU ergeben, obliegen dem Anwender.
210

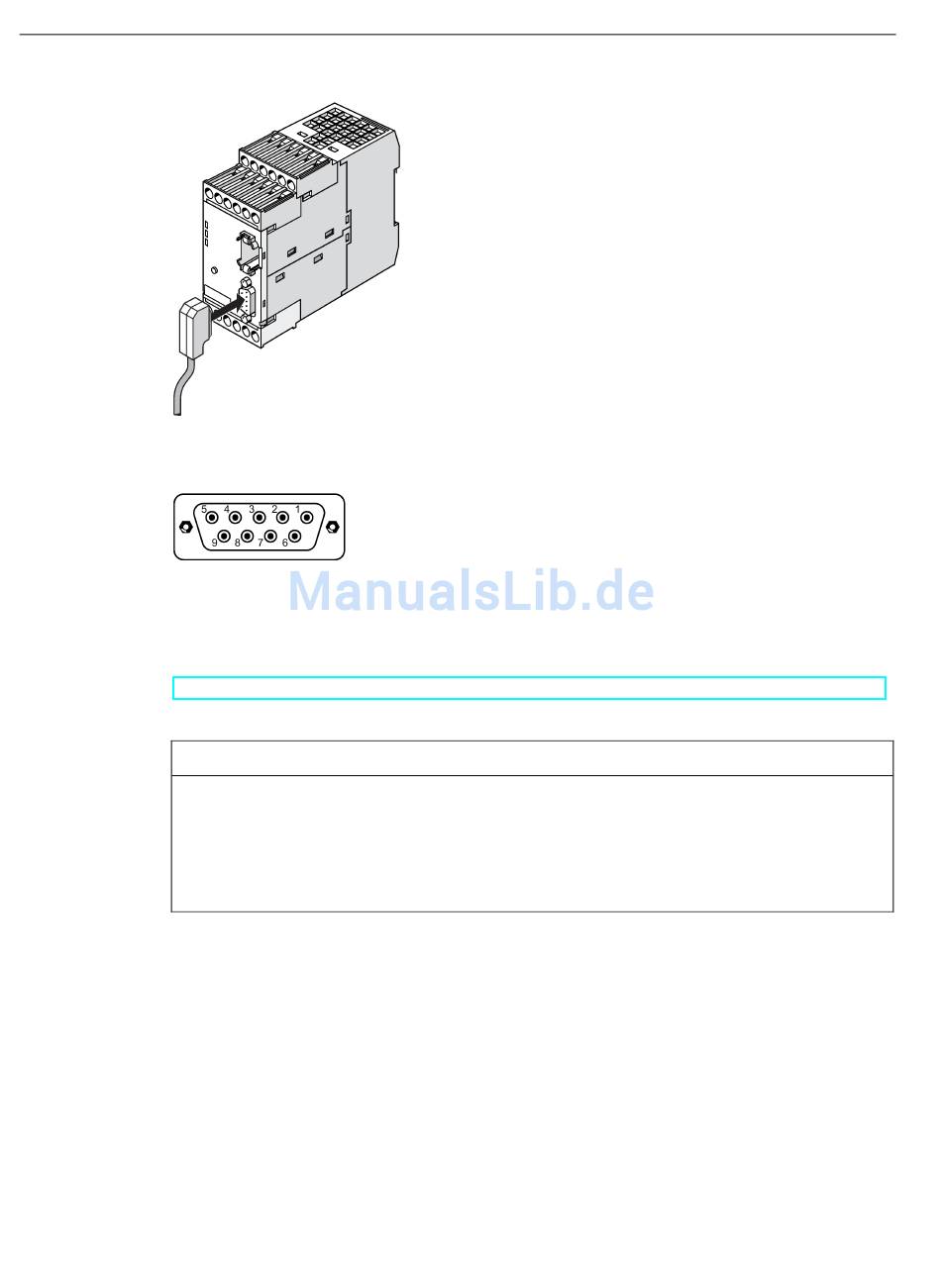

Anschluss des 9-poligen Sub-D-Steckers an das Grundgerät
SIMOCODE pro V Modbus RTU
PIN-Belegung 9-polige SUB-D-Buchse
Systemhandbuch, 04/2017, A5E40507475001A/RS-AA/001
